Notor 36 pendel Opal

Armatur för pendlat utförande med Opal bländskydd. Montage som singel eller i system. Välj mellan linjära moduler och formerna X, T, L, tak till vägg och spotmoduler och skapa fritt det system som passar ditt projekt bäst.

Anpassa och optimera Notor 36 genom att använda Fagerhult Configure. Välj till exempel bland färgtemperaturer, optik, ljusflöden och olika tillbehör. De linjära armaturerna kan göras som singelarmaturer eller i system. De övriga formerna hittas i systemkonfigureringen. Alla val sparas i ett produktdatablad som kan laddas ner tillsammans med unika ljusdatafiler. Artiklarna redovisade nedan är exempel.

Montage

Singel- eller systemmontage i wireupphäng. Kan även monteras på vägg via väggfäste. Wirefäste och friktionslås ingår i leverans. Använd Configure för alternativ på wireupphäng och montage.

Anslutning

För fast anslutning med 230 V, inbyggt LED-driftdon i armatur. Singel- och startarmatur i system är försedd med 1,5 m anslutningsledning 5x0,75 mm². Systemenheter är försedda med överkopplingsledning (5x1,5 mm²) och snabbkoppling mellan armaturenheter.

Utförande

Stomme lackerad i vitt (RAL 9016), silver (RAL 7035 metallic) eller svart (RAL 9005). Gavlar ingår i start/singel-armatur.

Bländskydd

Opal – skiva i frostad akryl (PMMA).
Spotmodul – 3 spotlights med aluminiumreflektor.

Ljusfördelning

Direkt.

Ljusstyrning

CLO (Constant Light Output) och DALI/faspulskontroll som standard. CLO innebär att armaturen ger samma ljusmängd under hela dess livslängd.
e-Sense Active – PIR-sensor med närvaro- och dagsljusstyrning via DALI. Monterad i separat enhet.
Organic Response – PIR-sensor med närvaro- och dagsljusstyrning. Monterad i separat enhet. Alla armaturer agerar master/slav med IR-kommunikation. Antingen cont. eller end. En sensor hanterar upp till 4 armaturer. Se montageanvisning för mer information.

LED-information

Dioderna är beröringsskyddade.

Notor 36

Notor 36, en armatur med kvadratisk profil och skandinavisk stilsäkerhet. Endast 36x36 mm stor, smälter den in i rummet och ger dig möjlighet att skapa symmetri och mönster. Ett självklart val när du vill framhäva ljuset och...

Mer om familjen Notor 36

Dokument

Anpassa med Fagerhult Configure

Anpassa och optimera armaturen i Fagerhults konfigurator. Välj till exempel enkelt bland CRI, färgtemperaturer, optik, ljusflöden, styrning och olika anslutningsalternativ. Alla dina val sparas i ett produktdatablad som du kan ladda ner tillsammans med unika ljusdatafiler.

  • Anpassa och optimera armaturen
  • Ladda ned unika datablad och ljusdatafiler
  • Kontakta din säljare för orderläggning
Konfigurera singel Konfigurera system

Specifikation

Laddar...

Filter

Namn Beskrivning Best. nr.
Namn Beskrivning Best. nr.
Wireupphäng för rampmontage L: 1,4mRund liten takkopp/st96382
Wireupphäng för rampmontage L: 1,4mRund liten takkopp för bärprofil 25 mm/st96384
Wireupphäng för rampmontage L: 1,4mKvadratisk liten takkopp för bärprofil 25 mm/st96372
Wireupphäng för rampmontage L: 1,4mKvadratisk liten takkopp/st96370
VäggfästeVäggfäste Notor 36/par, alugrå.92726
VäggfästeVäggfäste Notor 36/par, vit.92727
VäggfästeVäggfäste Notor 36, svart.92728
Takkopp med wireupphängRund stor takkopp med wire 1,5 m för bärprofil 25 mm utan anslutningsledning.95345
Takkopp med wireupphängRund stor takkopp med wire 1,5 m utan anslutningsledning.95346
Takkopp med wireupphängKvadratisk stor takkopp med wire 1,5 m för bärprofil 25 mm utan anslutningsledning.95347
Takkopp med wireupphängKvadratisk stor takkopp med wire 1,5 m utan anslutningsledning.95348
Reservdel Wirefäste inkl. friktionslåsWirefäste inkl. friktionslås, silver/st.92752
Reservdel Wirefäste inkl. friktionslåsWirefäste inkl. friktionslås, vit/st.92753
Reservdel Wirefäste inkl. friktionslåsWirefäste inkl. friktionslås, svart/st.92754
Organic Response sensor Notor 36Enhet med PIR-sensor för närvaro och dagsljusstyrning. För ihopkoppling av max 4 Notor 36 DALI-armaturer. Kopplar DALI åt vänster och bryter DALI åt höger. Vitlackerad, 400 mm, för pendel Opal, avslut.16085-20271
e-Sense Active sensor Notor 36Enhet med PIR-sensor för närvaro och dagsljusstyrning. För ihopkoppling av max 5 Notor 36 armaturer i rampmontage. Max en sensor per ramp. Vitlackerad, 400 mm, för pendel Opal, ramp.16085-20365
Organic Response sensor Notor 36Enhet med PIR-sensor för närvaro och dagsljusstyrning. För ihopkoppling av max 4 Notor 36 DALI-armaturer. Kopplar DALI åt båda håll. Vitlackerad, 400 mm, för pendel Opal, ramp.16085-20422
Organic Response sensor Notor 36Enhet med PIR-sensor för närvaro och dagsljusstyrning. För ihopkoppling av max 4 Notor 36 DALI-armaturer. Kopplar DALI åt höger och bryter DALI åt vänster. Vitlackerad, 400 mm, för pendel Opal, ramp.16085-20423
Organic Response sensor Notor 36Enhet med PIR-sensor för närvaro och dagsljusstyrning. För ihopkoppling av max 4 Notor 36 DALI-armaturer. Kopplar DALI åt vänster och bryter DALI åt höger. Vitlackerad, 400 mm, för pendel Opal, ramp.16085-20446

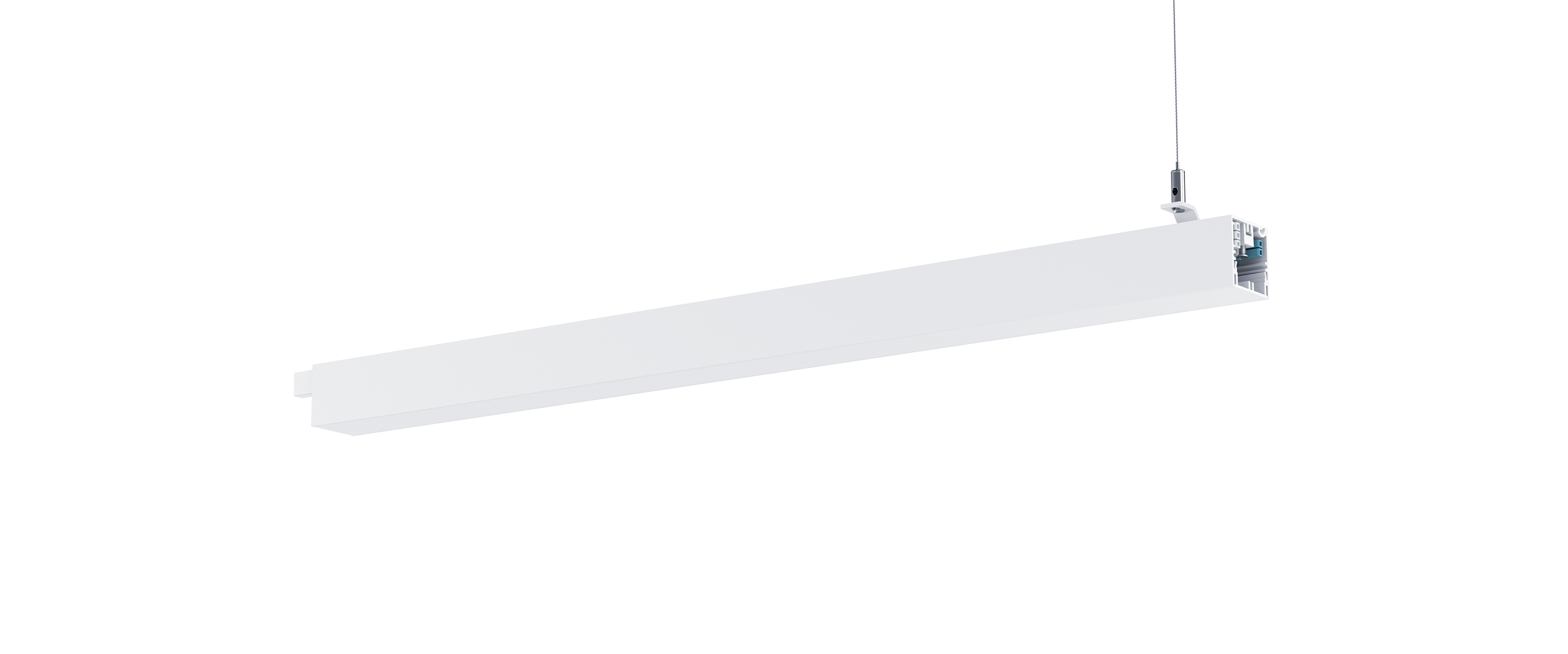

Passbit inkl. överkoppling Notor 36Passbit 200 mm, pendel, Opal, ramp.16085-20447
Passbit inkl. överkoppling Notor 36Passbit 400 mm, pendel, Opal, ramp.16085-20448
Passbit inkl. överkoppling Notor 36Passbit 600 mm, pendel, Opal, ramp.16085-20449
Passbit inkl. överkoppling Notor 36Passbit 800 mm, pendel, Opal, ramp.16085-20450
Passbit inkl. överkoppling Notor 36Passbit 1000 mm, pendel, Opal, ramp.16085-20451
Passbit inkl. överkoppling Notor 36Passbit 1200 mm, pendel, Opal, ramp.16085-20452
Passbit inkl. överkoppling Notor 36Passbit 1200 mm, pendel, Opal, avslut.16085-20453
e-Sense Active sensor Notor 36Enhet med PIR-sensor för närvaro och dagsljusstyrning. För ihopkoppling av max 5 Notor 36 armaturer i rampmontage. Max en sensor per ramp. Vitlackerad, 400 mm, för pendel Opal, avslut.16085-20454

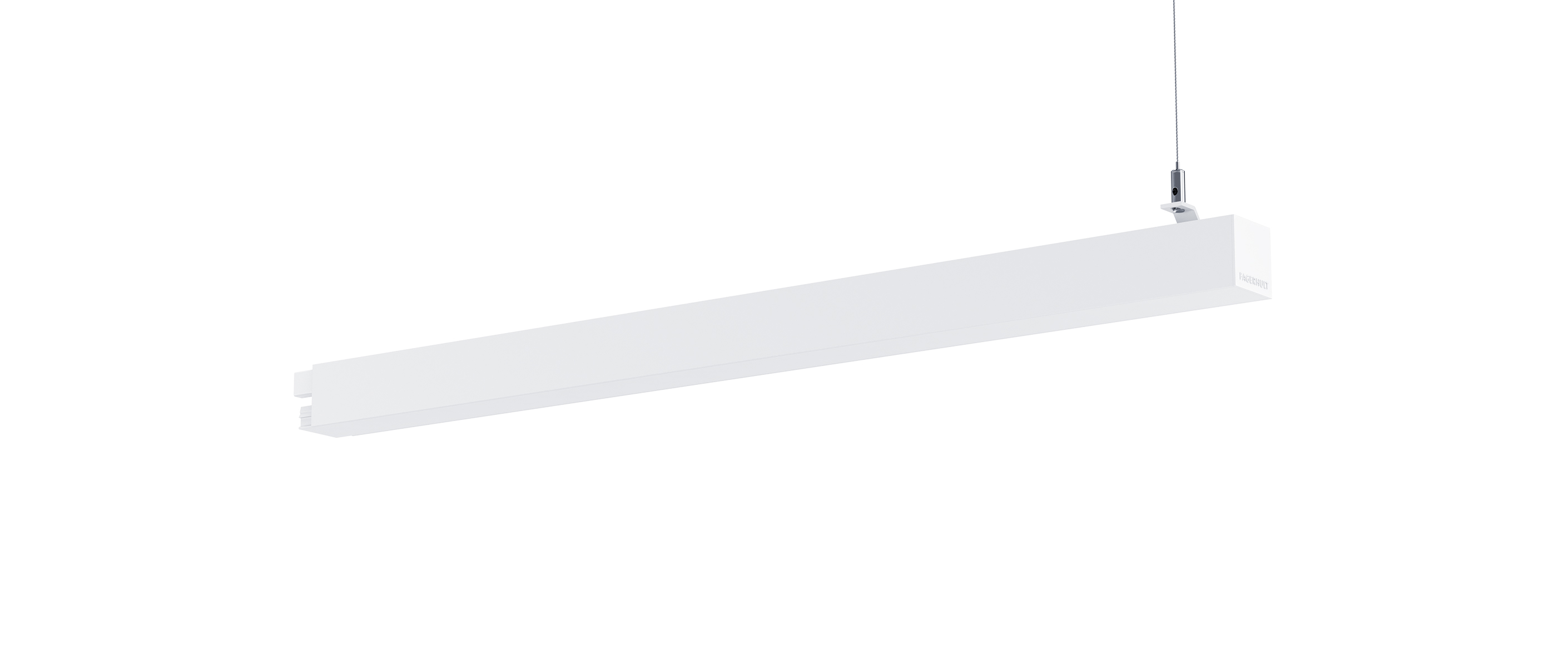

Passbit inkl. överkoppling Notor 36Passbit 200 mm, pendel, Opal, avslut.16085-20455
Passbit inkl. överkoppling Notor 36Passbit 400 mm, pendel, Opal, avslut.16085-20456
Passbit inkl. överkoppling Notor 36Passbit 600 mm, pendel, Opal, avslut.16085-20457
Passbit inkl. överkoppling Notor 36Passbit 800 mm, pendel, Opal, avslut.16085-20458
Passbit inkl. överkoppling Notor 36Passbit 1000 mm, pendel, Opal, avslut.16085-20459
