Belysningsguider

Dersom du leter etter et sted å starte, litt veiledning eller bare litt inspirasjon, er dette stedet for deg.

Fra kontorer, klasserom, butikker og veier til kjøpesentra, inngangspartier og idrettshaller, klikk på linken under for vår guide for ulike belysningsapplikasjoner.

Kontor | Retail | Fasade og nærmiljø | Park & by | Skole
Health & Care | IndustriIdrett





Kunnskapssenter

EN12464-1

Den europeiske standarden for arbeidsplassbelysning. Finn alt du trenger å vite med vår detaljerte forklaring samt samsvarende flytskjema.

Les mer



Design tips

Tekniske råd om energieffektivitet og vedlikeholdsfaktorer ved hjelp av en enkel “visuell evalueringsmetode”.

 Les mer



e-Learning

En serie av korte videosnutter som forklarer noen viktige temaer innen belysning. Du mottar et diplom etter at du er ferdig.

Les mer



LED

Den nye normalen for belysning- les om LEDèns effektivitet, levetid, flicker, drivere, fargetemperatur og MacAdams.

 Les mer

Lys og helse

At lyset påvirker hvordan vi føler oss, forstår alle. Men hvordan går det til? Og hvordan kan vi skape et bedre lysmiljø for dem som bruker vår belysning på arbeidsplassen sin?

Les mer

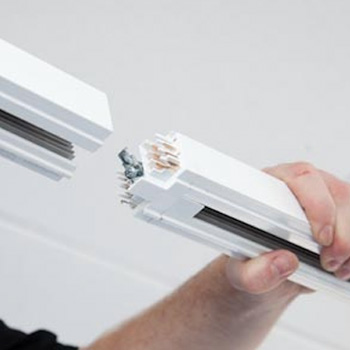

Hurtigkoblingssystem

For å forenkle tilkobling av armaturer, benyttes i dag hurtigkoblinger av ulike fabrikat. Her er en oversikt over deler av Wago sitt sortiment av diverse kabler og skjøtestykker.

 Les mer



Automatsikring LED

Se maksimalt antall LED-drivere som kan kobles til en automatsikring (MCB)

 Les mer



Spørsmål og svar om belysning



Hvordan leser jeg av den forventede levetiden til en LED-armatur?

Ifølge standarden EN 62717 skrives forventet levetid på en LED-armatur med L- og B-verdi etterfulgt av en bestemt tid angitt i timer. L-verdien beskriver hvor høy lysmengde i prosent som er forventet generert i løpet av den angitte tidsperioden. B-verdien viser prosentandelen av forventet bortfall i samme periode. Det betyr ikke at lysdiodene slutter å lyse fullstendig, men at de gir fra seg mindre lys enn først oppgitt. L-verdien er den viktigste indikatoren ved belysningsplanlegging fordi B-verdien ikke er regnet inn i det trinnet.

Eksempel:
L90 B10 50,000h = etter 50 000 timer produserer armaturen en lysstrøm som tilsvarer 90 % av nyverdien, med risikoen for at 10 % av lysdiodene produserer en lavere lysstrøm.

Påvirker bruken av Constant Light Output vedlikeholdsfaktoren?

En armatur med Constant Light Output (CLO) har alltid L-verdien 100 % ( L100 ) fordi strømtilførselen er forhåndsprogrammert og reguleres i hele armaturens levetid. Når man regner ut armaturens vedlikeholdsfaktor, er verdien for ”Lamp Lumen Maintenance Factor” (LLMF) 1,0. Hvis en armatur for eksempel har L-verdien 70, blir vedlikeholdsfaktoren 0,7.

På individuelle armaturer er ikke forskjellen så merkbar, men på større installasjoner kan det være mer markant.

Hvordan vet jeg hvilke ”BINs” lysdiodene mine kommer fra?

En LED-modul består av lysdioder valgt på bakgrunn av tre ulike kategorier av "Bins": Lysstrøm, fremspenning og farge. Utvalget definerer prisen, tilgjengeligheten, effektiviteten og fargekvaliteten. Det er sjelden at produsenten angir hvilke “Bins” lysdiodene kommer fra på produktnivå. Hvis du vil forsikre deg om å få riktig kvalitet, bør du se etter en god kombinasjon av lysstrøm (lm), effektivitet (lm/w) og spredningen i lysfarge (SDCM), i stedet for å se på et enkelt element.

Hvilken SDCM MacAdam bør jeg bruke i prosjektet?

Det avhenger av applikasjonen og hva som skal belyses. Samtidig som skalaen er forholdsvis begrenset, er forskjellen på spredningen i lysfarge mellom for eksempel 3 SDCM og 4 SDCM relativt avgjørende. MacAdam-verdiene nedenfor kan brukes som en retningslinje:

  • MacAdam 2 SDCM: Museer, gallerier
  • MacAdam 3 SDCM: Butikker, kontorer, skoler, sykehus
  • MacAdam 5 SDCM: Utendørs

Les mer om MacAdams

Hva er forskjellen mellom CRI og TM30?

Forskjellen er påfallende selv om begge brukes til å måle hvor godt lyset gjengir farger. Colour Rendering Index (CRI) legger 8 forskjellige farger til grunn for tolkningen sin, mens TM30 er basert på 99 forskjellige farger og en rekke forskjellige teksturer.

Tm30 er en teknisk norm, opprinnelig fra USA, som er tatt i bruk i en rekke ulike land over hele verden. Det anses imidlertid ikke som den globale normen eller standarden nå. I Europa er CRI fortsatt den metoden som brukes for å fastslå hvor godt lyset gjengir farge.

Kan man spesifisere flimmerfrie LED-armaturer?

Lysdioder i seg selv avgir ikke flimmer. Mengden flimmer påvirkes av kvaliteten på forkoblingen og dets ”rippel-effekt” eller variasjoner i utgangsstrømmen fra forkoblingen. Flimmer deles opp i fire forskjellige kategorier: Synlig flimmer, stroboskopisk effekt, flimmer som kan påvirke kameraer og strekkodelesere. Den beste metoden for å unngå synlig flimmer fra LED-armaturer er derfor å benytte en forkobling av høy kvalitet. Flimmeret ligger deretter på 1-2 %, noe som er sammenlignbart med en T5-armatur som har elektroniske forkoblinger.

Finnes det et LED-alternativ til lysstyring med 1-10 V?

De store fordelene med et 1-10 V-system er at det er enkelt og kan oppgraderes ved å bruke eksisterende ledninger. Antall tilgjengelige 1-10 V-dimmere på markedet går ned, men det finnes omformere fra Tridonic som konverterer et analogt signal til digitalt, noe som gjør det mulig å bruke armaturer med DSI i et eksisterende 1-10 V-system. Hvis det er et vripotensiometer som er interessant, tilbyr Osram et DALI-kontrollpanel MCU. Til dette kan du koble alle DALI-utstyrte armaturer.

Hvilket overspenningsvern trenger jeg?

For de fleste armaturer er 6/8 kV vanligvis nok. I områder der det er vanlig med tordenvær, kan man øke beskyttelsen opp til 10 kV ved å legge til et ekstra overspenningsvern (SPD, Surge Protection Device) mellom armaturens koblingsstykke og forkoblingen. De obligatoriske sikkerhetskravene for armaturer angis i europastandard EN60598-1 og relevante delstandarder. Standarden sier: ”Anordninger for overspenningsvern som er eksterne for kontroll og tilkobling til jord, skal bare brukes i faste armaturer og bare kobles til vernejord.” Innenfor disse kravene er det ikke tillatt for en klasse II-armatur med metallstamme å ha et overspenningsvern koblet til stammen. Grunnen til at det ikke er tillatt i en klasse II-armatur, er at isolasjonsavstanden er mindre og ikke oppfyller kravene, og derfor kan være usikker. For å sikre at den overholder standarden, bør man bruke en klasse I-armatur.
