En mastearmatur med AGC-linser som gir ypperlige lysegenskaper og visuell komfort. Velegnet til gater, gangveier, sykkelveier og mindre parkeringsanlegg. CLO er standard. Dette sikrer konstant lysmengde gjennom hele levetiden.

Montering

Mastearmatur som i standard design kan monteres på Ø 48-60 mm mastetopp eller stolpearm. Tilbehør for øvrige montasjemuligheter bestilles separat, se Tilbehør. Tiltefunksjon ±15º. Stolpehøyde 3–8m.

Tilkobling

Tilkoblingskabel 2x1,5 mm² av typen H07RN-F. 4- og 6-LED versjoner leveres med 6m kabel. 8-LED verjsoner leveres med 8m kabel. 10- og 12-LED verjsoner leveres med 10m kabel. På forespørsel finnes DALI versjoner med 4-polet kabel. Andre kabelvarianter på forespørsel.

Design

Armaturhus og mastefeste i støpt aluminium. Aluminium-sink belagde skruer. Forkobling innebygd i armaturen. Screentrykt planglass.

Optikk

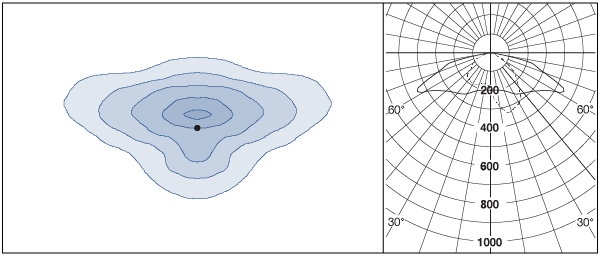

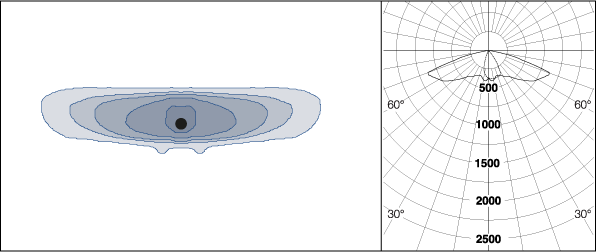

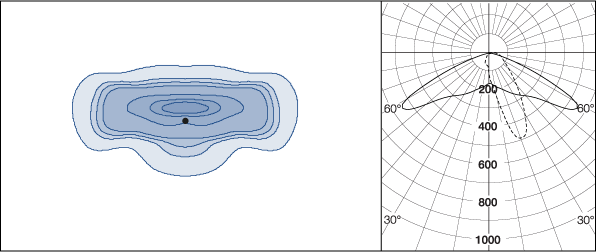

AGC-linser (Advanced Glare Control). E-linsene er utviklet med fokus på belysningsstyrke, mens L-linsene er det naturlige valget ved luminansberegninger på vei.

Lysregulering

e-Sense Motion – PIR-sensor for nærværsdeteksjon. Trådløs kommunikasjon via radioprotokoll.
Nattsenk 1 – dimmer ned i 6 timer.
Nattsenk 2 – dimmer ned i 8 timer.
DALI variant på forespørsel.

Standard farge

Alugrå (RAL 9006, glans 50).

LED-informasjon

DALI versjon er utstyrt med NTC, overtemperaturkontroll.
Driver med integrert overspenningsvern (6 kV, DM).

Annet

Zhaga og NEMA adapter på forespørsel.

CLO (Constant Light Output) betyr at armaturen gir samme lysmengde under hele levetiden.

Media

Evolume 1 har extra stora linser för att minska bländningsrisken.

Evolume 1 sett nedenfra.

Evolume

Teknologisk perfeksjon for gater og veier Evolume kombinerer topp lysegenskaper og visuell komfort med en moderne og kostnadseffektiv design. Takket være det flate utseendet glir mastearmaturen fint inn i mange ulike miljøer. ...

Les mer om produktfamilien Evolume

Dokumenter

Monteringsanvisning

Produktbrosjyre

Cleaning instruction

Manual e-Sense Motion

Revit

3Ds

DWG

MAX

Tilpass med Fagerhult Configure

Tilpass og optimaliser armaturen med Fagerhults konfigurator. Velg f.eks enkelt mellom CRI, fargetemperatur, optikk, lysfluks, styring og ulike tilkoblingsalternativer. Alle dine valg lagres i et produktblad som du kan laste ned sammen med unike lysdatafiler.

Tilpass og optimaliser armaturen
Last ned unike produktblad og lysdatafiler
Kontakt din salgsrepresentant for bestillinger

Start konfigurering

Spesifikasjon

Laster...

Accessories Notor G2 Ripustettava suora/epäsuora Lamell

Filter tilbehør

Navn	Beskrivelse	Best.nr.
Navn	Beskrivelse	Best.nr.
2-armet toppstykke til Evolume 1	2-armet toppstykke for Ø 76 mm mastetopp. Alugrå.	303598
2-armet toppstykke til Evolume 1	2-armet toppstykke for Ø 60 mm mastetopp. Alugrå.	303597
Mastefeste til Evolume	Mastefeste for Ø 76 mm mastetopp. Alugrå.	303596
Utfyllingsring til Evolume 1	Utfyllingsring til 303596 for montering på Ø 48mm utliggerarm.	303599
Dongle e-Sense Motion	Dongle e-Sense Motion	86400
Gateway e-Sense Motion	Gateway e-Sense Motion med 1,5 m kabel	86401
Gateway e-Sense Motion	Gateway e-Sense Motion, monteringssett for on pole med 8 m kabel	86405
Utfyllingsring til Evolume 1	Utfyllingsring til 303595 for montering på Ø 48mm utliggerarm.	303594
