Notor 65 Asymmetrisk
35632 Notor 35632
Nedpendlet eller loftsmonteret med asymmetrisk lys og Opal-afskærmning. Enkeltmontering eller sammenbygning. Kan også monteres på væg eller reol med konsol.
Installation
Enkeltmontering eller sammenbygning i wireophæng eller fast loft. Til montering via wireophæng kræves et wirebeslag, der giver fleksibel c/c, se tilbehør. Kan også monteres på væg eller reol med konsol, se tilbehør.
Tilslutning
Armaturet er udstyret med indføringshuller på oversiden. Til udvendig ledning anvendes en speciel gavl med indføringshuller, se tilbehør. Armaturenheden er udstyret med gennemfortrådningsledning (5 x 1,5 mm²) og lynkobling i hver gavl. Ved eventuel sammenbygning skal armaturrækken altid indledes med startarmatur
Udførelse
Armaturhus lakeret i hvid (RAL 9016) eller sort (RAL 9005) eller naturelokseret ekstruderet aluminium. Gavle er en del af startarmatur/enkeltstående armatur.
Afskærmning
Reflektor i mirometal, plade i matteret akryl (PMMA).
Reflektor
Metalliseret aluminium med meget gode reflektionsegenskaber (> 92%).
Lysfordeling
Asymmetrisk.
Lysregulering
CLO (Constant Light Output) og DALI/fasestyring som standard.
Organic Response – PIR-sensor med bevægelses- og dagslysstyring. Alle armaturer agerer master/slave med IR-kommunikation. Startarmatur med Organic Response skal tilsluttes til sammenbygningsarmatur, se monteringsanvisning for antal og koblingsskema.
Øvrigt
Ra (CRI) 90 på forespørgsel.

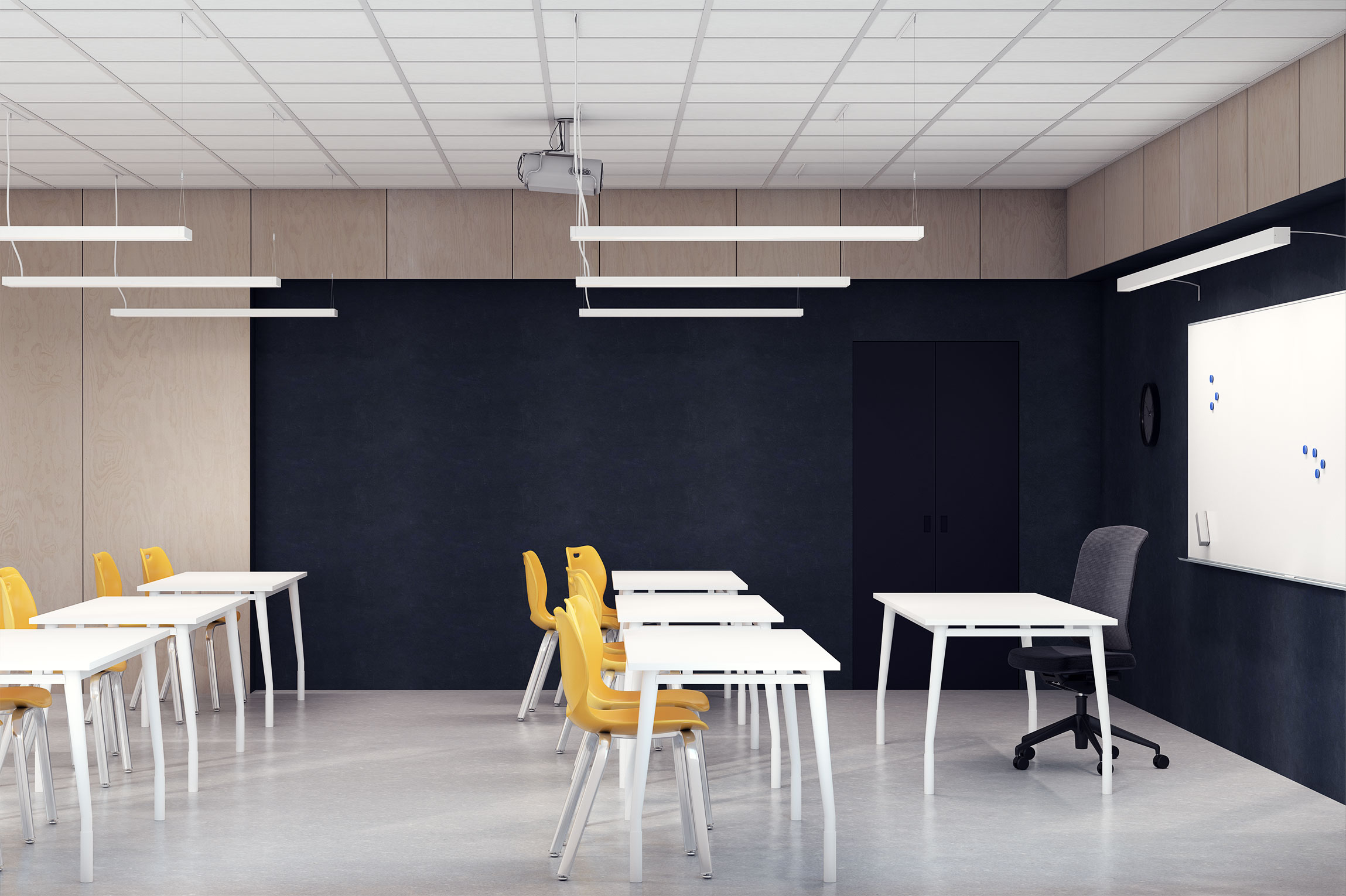

Billeder
Notor
Fagerhults klassiske armatur Notor fås i flere versioner og kan monteres nedpendlet, påbygget eller indbygget. Notor er det naturlige valg de steder, hvor man vil skabe lange, ubrudte lysbånd. Diskret eller effektfuldt –...
Se mere om familien Notor
Dokumenter
Specifikationer
Indlæser...
Accessories Notor G2 Ripustettava suora/epäsuora Lamell
Filter Tilbehør
| Navn | Beskrivelse | Best.nr. | |
|---|---|---|---|
| Navn | Beskrivelse | Best.nr. | |
 | emLED-enhed | Rækkearmatur emLED-enhed, 270 mm | 92678 |
 | Mellemstykke | Mellemstykke 600 mm | 92665 |
|
| Mellemstykke | Mellemstykke 200 mm | 92661 |
 | Mellemstykke | Mellemstykke 600 mm | 92664 |
|
| Mellemstykke | Mellemstykke 200 mm | 92660 |
|
| Mellemstykke | Mellemstykke 1200 mm | 92671 |
|
| Mellemstykke | Mellemstykke 400 mm | 92663 |
 | Gavl Notor 65 | Gavl med kabelindgang for udenpåliggende ledning/stk. Hvid. | 92677 |
|
| Mellemstykke | Mellemstykke 1200 mm | 92670 |
|
| Mellemstykke | Mellemstykke 800 mm | 92666 |
 | Gavl Notor 65 | Gavl med kabelindgang for udenpåliggende ledning/stk. Elokseret. | 92676 |
 | emLED-enhed | Rækkearmatur emLED-enhed, 270 mm | 92679 |
|
| Mellemstykke | Mellemstykke 1000 mm | 92669 |
 | Vægkonsol Notor 65 | Vægkonsol 1 stk med klemrække, 200 mm. Hvid. | 92686 |
|
| Mellemstykke | Mellemstykke 1000 mm | 92668 |
 | Vægkonsol Notor 65 | Vægkonsol 1 stk med klemrække, 200 mm. Elokseret. | 92685 |
|
| Mellemstykke | Mellemstykke 800 mm | 92667 |
|
| Vægkonsol Notor 65 | Vægkonsol 1 stk, 200 mm. Hvid. | 92675 |
|
| Mellemstykke | Mellemstykke 400 mm | 92662 |
|
| Vægkonsol Notor 65 | Vægkonsol 1 stk, 200 mm. Elokseret. | 92674 |
 | Bæreskinne inkl clips og beslag | L=600/650, bæreprofil: 15, maxlast: 75N/par | 90015 |
|
| Bæreskinne inkl clips og beslag | L=600/625, bæreprofil: 25, maxlast: 75N/par | 94067 |
 | Wireophæng til bæreskinne L: 1,5m | Wireophæng til bæreskinne 90015, 90016, 90017, 94052, 94067, 94068. | 91426 |
|
| Bæreskinne inkl clips og beslag | L=1200/1250, bæreprofil: 15, maxlast: 120/30N/par | 90016 |
|
| Bæreskinne inkl clips og beslag | L=1200/1250, bæreprofil: 25, maxlast: 120/30N/par | 94068 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – lille + stor, transparent tilslutningsledning (96382+96390) | 95355 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Rund stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk. | 96388 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – lille + stor, til bæreprofil 25 mm, hvid tilslutningsledning (96384+96388) | 95356 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Kvadratisk stor baldakin, hvid tilslutningsledning/stk. | 96374 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, hvid tilslutningsledning (96372+96376) | 95364 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Kvadratisk stor baldakin, transparent tilslutningsledning/stk. | 96378 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, transparent tilslutningsledning (96372+96379) | 95365 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Kvadratisk stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk. | 96379 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – lille + stor, hvid tilslutningsledning (96370+96374) | 95362 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Kvadratisk stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk. | 96376 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96385+96391) | 95353 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Rund stor baldakin, hvid tilslutningsledning/stk. | 96386 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96373+96379) | 95361 |
 | Wireophæng til sammenbygning L: 1,4m | Rund stor baldakin til bæreprofil 25 mm/stk. | 96385 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – lille + stor, transparent tilslutningsledning (96370+96378) | 95363 |
 | Wireophæng til sammenbygning L: 1,4m | Kvadratisk stor baldakin til bæreprofil 25 mm/stk. | 96373 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96373+96376) | 95360 |
 | Wireophæng til sammenbygning L: 1,4m | Rund lille baldakin/stk. | 96382 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – store, transparent tilslutningsledning (96371+96378) | 95359 |
 | Wireophæng til sammenbygning L: 1,4m | Kvadratisk stor baldakin/stk. | 96371 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Kvadratiske baldakiner – store, hvid tilslutningsledning (96371+96374) | 95358 |
 | Wireophæng til sammenbygning L: 1,4m | Rund lille baldakin til bæreprofil 25 mm/stk. | 96384 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – lille + stor, til bæreprofil 25 mm, transparent tilslutningsledning (96384+96391) | 95357 |
 | Wireophæng til sammenbygning L: 1,4m | Kvadratisk lille baldakin til bæreprofil 25 mm/stk. | 96372 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96385+96388) | 95352 |
 | Wireophæng til sammenbygning L: 1,4m | Kvadratisk lille baldakin/stk. | 96370 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – store, hvid tilslutningsledning (96383+96386) | 95350 |
 | Wireophæng til sammenbygning L: 1,4m | Rund stor baldakin/stk. | 96383 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Rund stor baldakin, transparent tilslutningsledning/stk. | 96390 |
 | Wireophæng til sammenbygning, 3x0,75 mm². L: 1,4m | Rund stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk. | 96391 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – store, transparent tilslutningsledning (96383+96390) | 95351 |
 | Wireophæng til enkeltmontering, 3x0,75 mm² L: 1,4m | Runde baldakiner – lille + stor, hvid tilslutningsledning (96382+96386) | 95354 |
 | Vægbeslag, par | Vægbeslag Notor 65/par | 92673 |
 | IR-dongle til Organic Response | IR dongle – i forbindelse med armaturer udstyret med Organic Response. | 86279 |
 | Wirebeslag inkl. friktionslås | Wirebeslag/par | 92683 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – lille + stor, til bæreprofil 25 mm, hvid tilslutningsledning (96384+96389) | 95372 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Rund stor baldakin, hvid tilslutningsledning/stk. | 96387 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, transparent tilslutningsledning (96372+96381) | 95381 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Rund stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk. | 96393 |
 | Wirebeslag inkl. friktionslås | Wirebeslag/par | 92682 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, hvid tilslutningsledning (96372+96377) | 95380 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Rund stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk. | 96389 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – lille + stor, transparent tilslutningsledning (96370+96380) | 95379 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Kvadratisk stor baldakin, hvid tilslutningsledning/stk. | 96375 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – lille + stor, hvid tilslutningsledning (96370+96375) | 95378 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Kvadratisk stor baldakin, transparent tilslutningsledning/stk. | 96380 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Kvadratisk stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk. | 96381 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96373+96381) | 95377 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Kvadratisk stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk. | 96377 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96373+96377) | 95376 |
|
| Wireophæng til sammenbygning, 5x0,75 mm². L: 1,4m | Rund stor baldakin, transparent tilslutningsledning/stk. | 96392 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – store, transparent tilslutningsledning (96371+96380) | 95375 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Kvadratiske baldakiner – store, hvid tilslutningsledning (96371+96375) | 95374 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96385+96389) | 95368 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – lille + stor, til bæreprofil 25 mm, transparent tilslutningsledning (96384+96393) | 95373 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – lille + stor, hvid tilslutningsledning (96382+96387) | 95370 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – store, transparent tilslutningsledning (96383+96392) | 95367 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – lille + stor, transparent tilslutningsledning (96382+96392) | 95371 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – store, hvid tilslutningsledning (96383+96387) | 95366 |
|
| Wireophæng til enkeltmontering, 5x0,75 mm². L: 1,4m | Runde baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96385+96393) | 95369 |
 | Loftbeslag i krom med wireophæng | Wireophæng L=1,5 m, loftbeslag i krom/par | 91696 |
 | Hultang | Hultang/stk. | 94248 |
 | Organic Response I/O box | I/O-boks med potentialfrit 16A relæ for styring af eksterne enheder. | 86413 |
 | Organic Response-enhed Notor 65 | Organic Response-enhed, alu. For sammenkobling af max. 4 Notor 65 DALI-armaturer der sammenbygges. DALI tilslutning både til højre og venstre. 200 mm. | 92688 |
|
| Organic Response-enhed Notor 65 | Organic Response-enhed, alu. For sammenkobling af max. 4 Notor 65 DALI-armaturer der sammenbygges. DALI tilslutning til venstre. 200 mm. | 92690 |
 | Organic Response-enhed Notor 65 | Organic Response-enhed, hvid. For sammenkobling af max. 4 Notor 65 DALI-armaturer der sammenbygges. DALI tilslutning til venstre. 200 mm. | 92693 |
|
| Organic Response-enhed Notor 65 | Organic Response-enhed, hvid. For sammenkobling af max. 4 Notor 65 DALI-armaturer der sammenbygges. DALI tilslutning til højre. 200mm | 92692 |
|
| Organic Response-enhed Notor 65 | Organic Response-enhed, alu. For sammenkobling af max. 4 Notor 65 DALI-armaturer der sammenbygges. DALI tilslutning til højre. 200 mm. | 92689 |
|
| Organic Response-enhed Notor 65 | Organic Response-enhed, hvid. For sammenkobling af max. 4 Notor 65 DALI-armaturer der sammenbygges. DALI tilslutning både til højre og venstre. 200 mm. | 92691 |
 | Organic Response IoT Gateway | Gateway for opkobling mod Organic Response Portal. Inkl. strømadapter og vægbeslag. Kontrollerer max. 150 sensorer. | 86296 |
 | Organic Response EnOcean trådløs trykknap panel | EnOcean 2 funktions trykknap panel, hvid | 86416 |
 | Organic Response EnOcean trådløs trykknap panel | EnOcean 4 funktions trykknap panel, hvid | 86417 |
 | Organic Response EnOcean trådløs trykknap panel | EnOcean 4 funktions trykknap panel, mærket, hvid | 86437 |
 | Organic Response EnOcean trådløs trykknap panel | EnOcean 2 funktions trykknap panel, mærket, hvid | 86436 |
 | Hyldebeslag til Notor 65 | Hyldebeslag til Notor 65, 200 mm. Alugrå. 2 stk. | 92776 |
 | Hyldebeslag til Notor 65 | Hyldebeslag til Notor 65, 200 mm. Hvid. 2 stk. | 92777 |
 | Hyldebeslag til Notor 65 | Hyldebeslag til Notor 65, 200 mm. Sort. 2 stk. | 92778 |
|
| Organic Response I/O box | I/O-boks med potentialfrit 8A relæ for styring af eksterne enheder. | 86433 |
 | Vægkonsol Notor 65 | Vægkonsol til Notor 65. 1 stk, 400 mm. Hvid. | 92779 |
