Notor inbouw LED Asymmetrisch

Een inbouwarmatuur voor alle soorten systeemplafonds. Asymmetrische lichtverdeling. Singel of railmontage. Kan gecombineerd worden met Opal flush.

Installatie

Inbouw in systeemplafonds. Montage in systeemplafonds of vaste plafonds. Wordt gemonteerd in systeemplafond met zichtbaar draagprofiel, VTB (15 of 24 mm) of vast systeemplafond. Voor montage in verborgen draagprofielen (HB) met symmetrisch geplaatste plafondplaten zijn accessoires verkrijgbaar. Voor continue installatie met combinaties van Asymmetrische/Control Track Unit en Delta/Opal flush, zie onderstaande documenten.

Aansluiting

Aansluiting in aansluitdoos aan de bovenkant van het armatuur. Wieland Chassisconnector 3-polig (GST 18i3), met lichtregeling 5-polig (GST 18i5). Bij railmontage moet de armatuurlijn altijd beginnen met het startarmatuur en worden de armaturen op elkaar aangesloten met een verlengsnoer in de aansluitdoos.

Uitvoering

Armatuurframe van naturel geanodiseerd, geëxtrudeerd aluminium of witgelakt (RAL 9016). Bij railmontage wordt een ononderbroken lichtlijn gerealiseerd, geldt ook voor de L-koppeling.

Afscherming

De lichtopening wordt beschermd door een licht matte opaalkleurige acrylplaat (PMMA).

Reflector

Gemetalliseerd aluminium met zeer goede reflectie-eigenschappen (>92 %). Asymmetrische lichtverdeling voor de belichting van verticale vlakken.

Accessoires

Eindkappen moeten separaat besteld worden (worden niet meegeleverd).

Overige eigenschappen

Accessoires en kabels: zie accessoires.

Om te berekenen hoeveel armaturen en accessoires u nodig heeft voor een complete lijn kunt u gebruik maken van onze configurator.

Let op! Combineer geen Low lumen (LL)-, Medium Lumen (ML) en High Lumen (HL)-armaturen bij railmontage. Bij railmontage, zie instructies, montage-instructies.

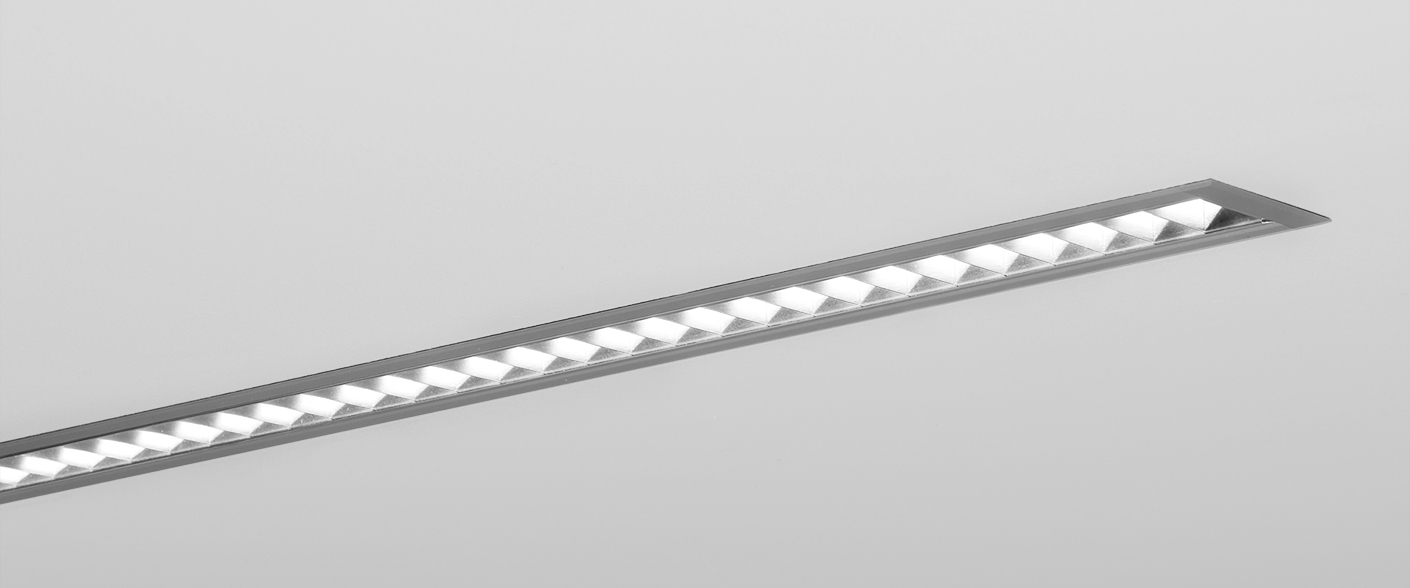

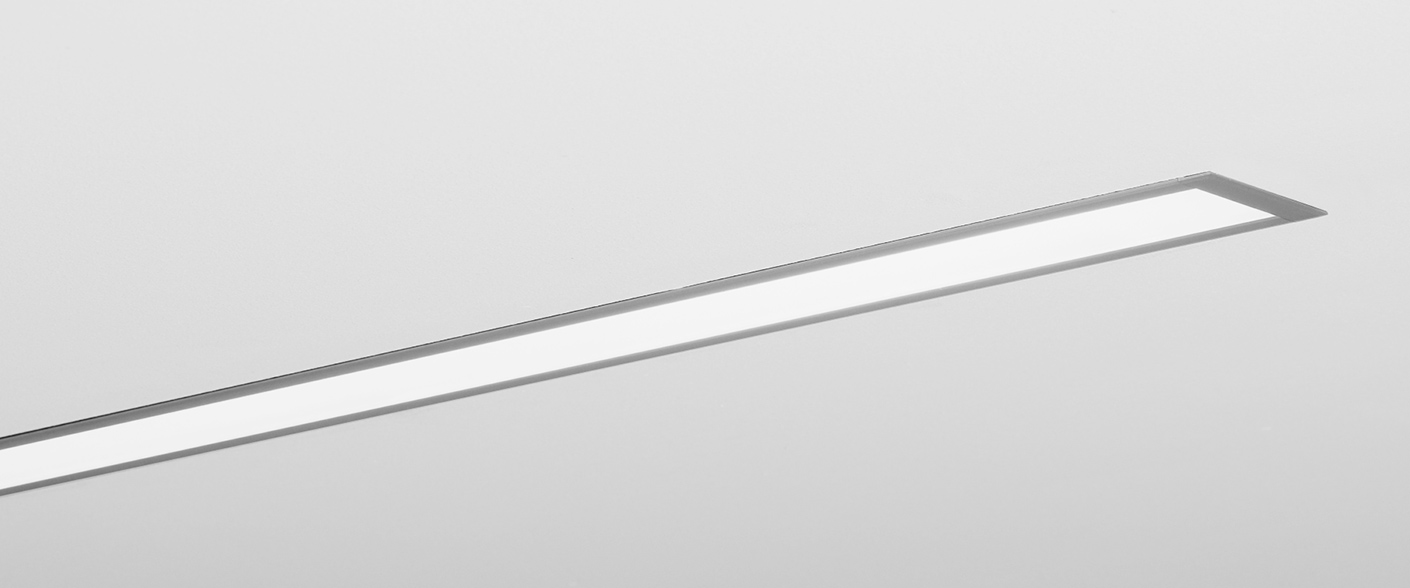

Notor inbouw

Fagerhults klassieke interieurarmatuur Notor is verkrijgbaar in meerdere uitvoeringen als pendel, als plafond- of inbouwmodel. Notor is een vanzelfsprekende keuze in situaties waarin je lange, doorlopende lichtlijnen wilt...

Meer over deze familie Notor inbouw

Documenten

Specificaties

Bezig met laden...

Filter

Naam Omschrijving Bestelnr.
Naam Omschrijving Bestelnr.

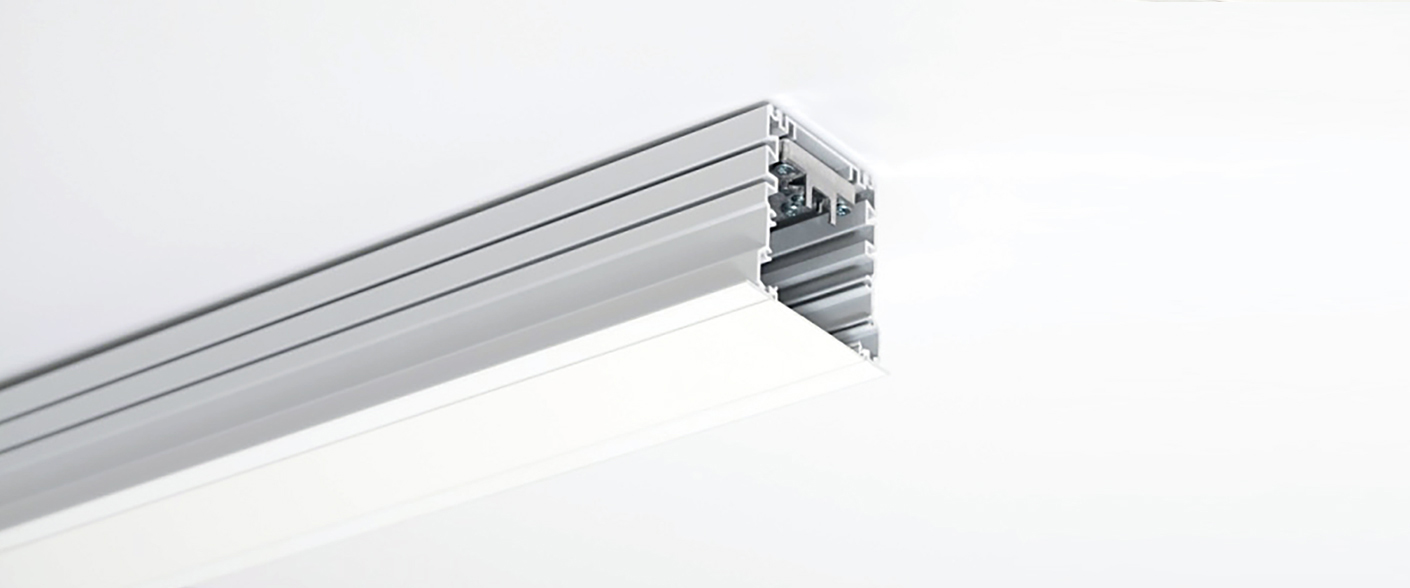

VulprofielVulprofiel 600 mm, Opaal flush, Delta, Beta Opti – wit91127

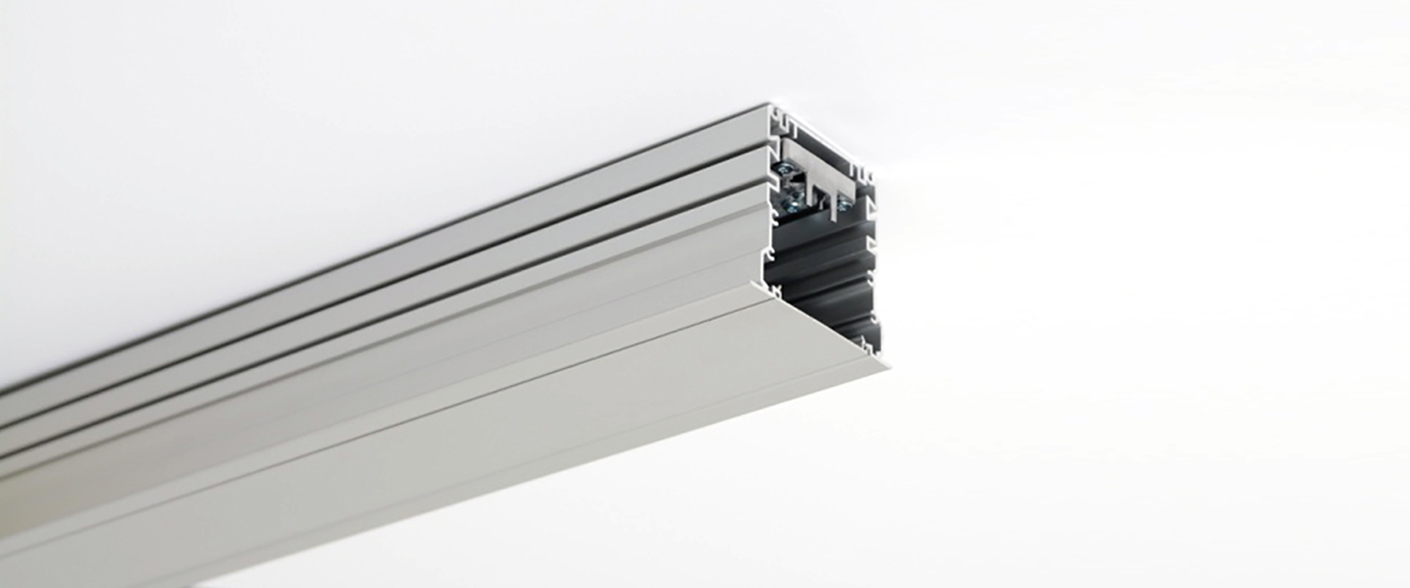

VulprofielVulprofiel 600 mm, Opaal flush, Delta, Beta Opti – geanodiseerd91125
Carrier railCarrier rail/pair. L=600 mm.91148
EindkapEindkap/paar, Gladde aluzink voor 600 mm behuizing voor VTB plafond91043
no-image placeholder EindkapEindkap/paar, Delta, Beta Opti, Opaal flush, Wit91128
EindkapEindkap/paar, Delta, Lamel, Beta, Opaal flush, Geanodiseerd91053

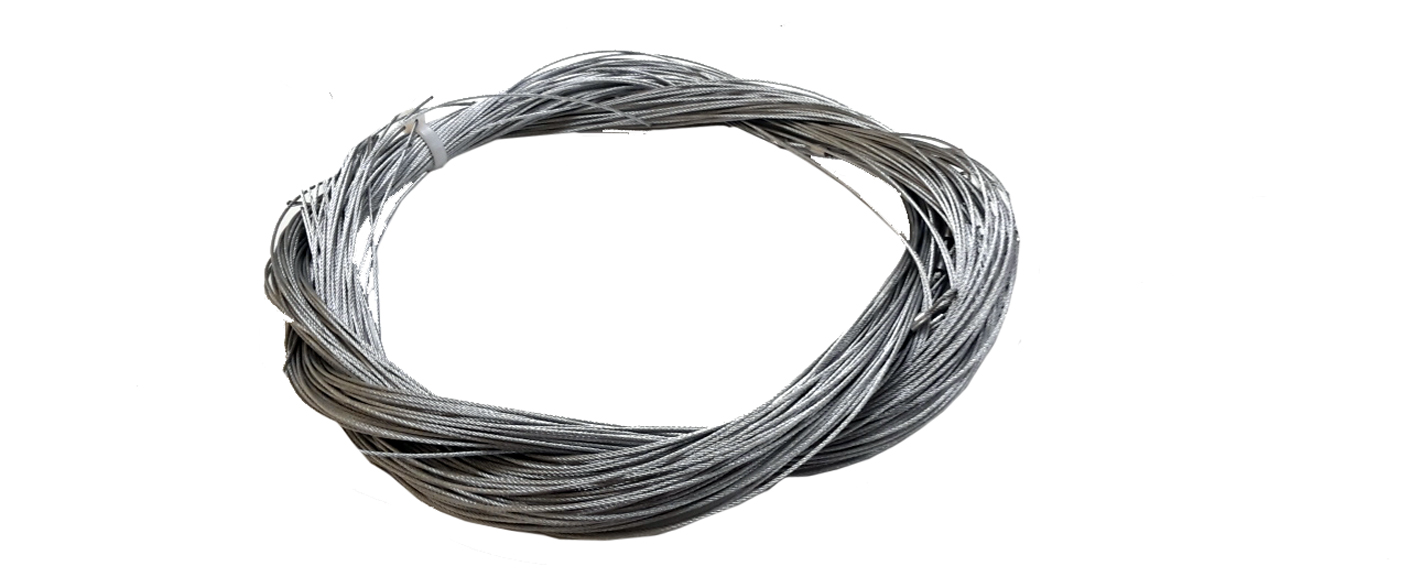

Staaldraad50,0 m staaldraad91496

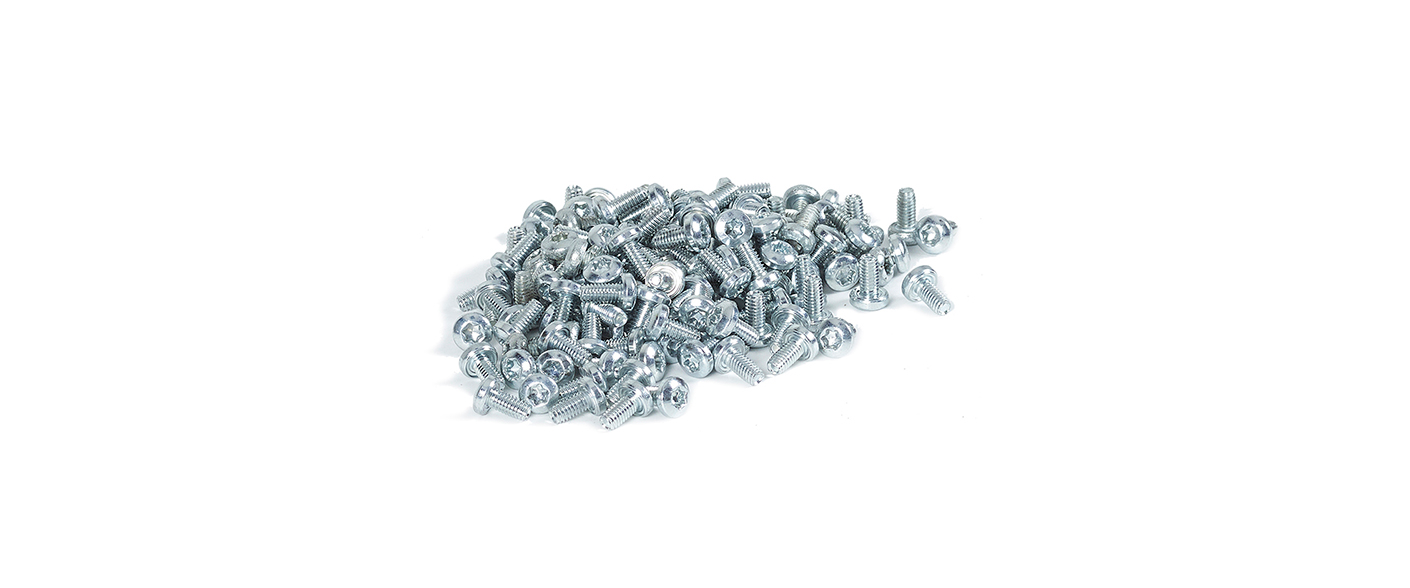

ScrewsScrews 500 pcs B8x6,5. (10 pcs/m needed).91142
Luminaire railNotor rail L=1800/each, excl. screws91141
Luminaire railNotor rail L=1120/pair, inkl. screws91144
Luminaire railNotor rail L=520/pair, inkl. screws91145
Suspension bracket, EcophonSuspension bracket/pair, Ecophon excl. friction lock91149
Suspension bracket, RockfonSuspension bracket/pair, Rockfon, with friction lock.91146
Suspension bracketSuspension bracket/pair91147
Wieland koppelsnoer, 3-poligLengte 1.0 m, man + vrouw, 3x1,5 mm².91791
Wieland koppelsnoer, 3-poligLengte 3.0 m, man + vrouw, 3x1,5 mm².91793
Wieland koppelsnoer, 3-poligLengte 2.5 m, man + vrouw, 3x1,5 mm².91074
Wieland koppelsnoer, 3-poligLengte 2.0 m, man + vrouw, 3x1,5 mm².91792
Wieland koppelsnoer, 5-poligLengte 3.0 m, man + vrouw, 5x1,5 mm².91031
Wieland koppelsnoer, 5-poligLengte 2.5 m, man + vrouw, 5x1,5 mm².91077
Wieland koppelsnoer, 5-poligLengte 2.0 m, man + vrouw, 5x1,5 mm².91076
AansluitsnoerenAansluitsnoer, connector (vrouw) + geaarde steker, lengte 2,0 m91790

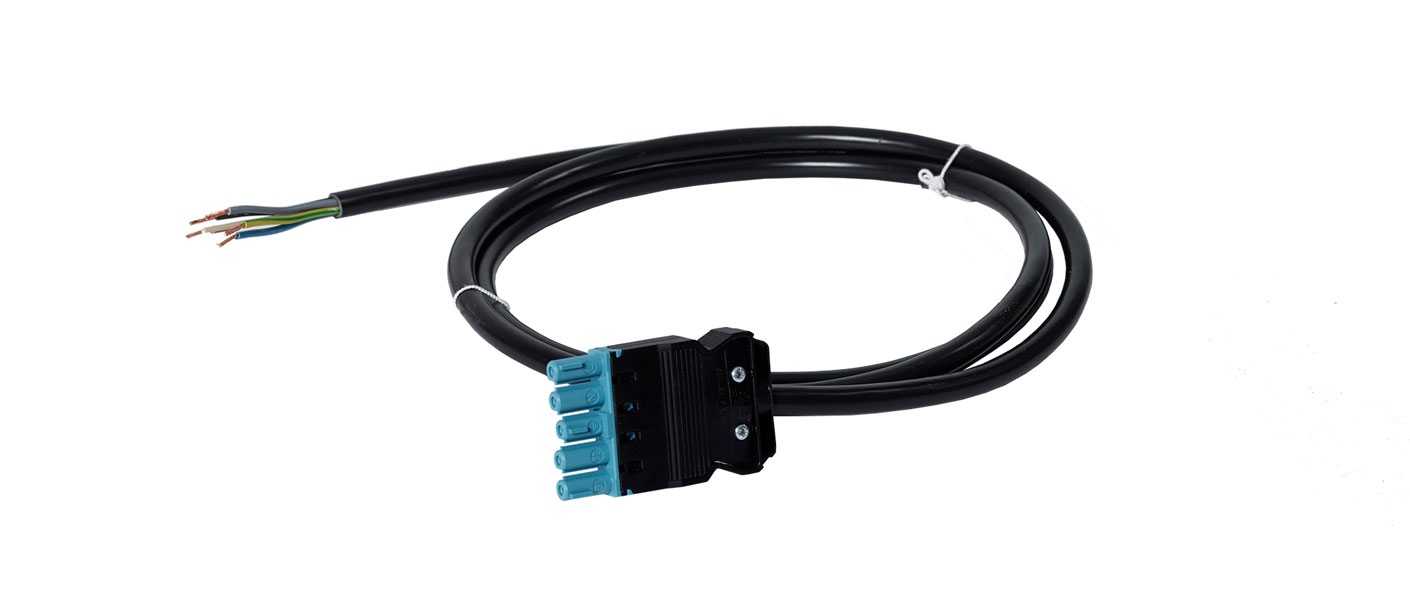

Aansluitsnoeren1-fase systeem + lichtregeling (Switchdim/DSI, DALI), 5 polige contacten. Zwarte kabel met pastelblauwe Wieland GST91022

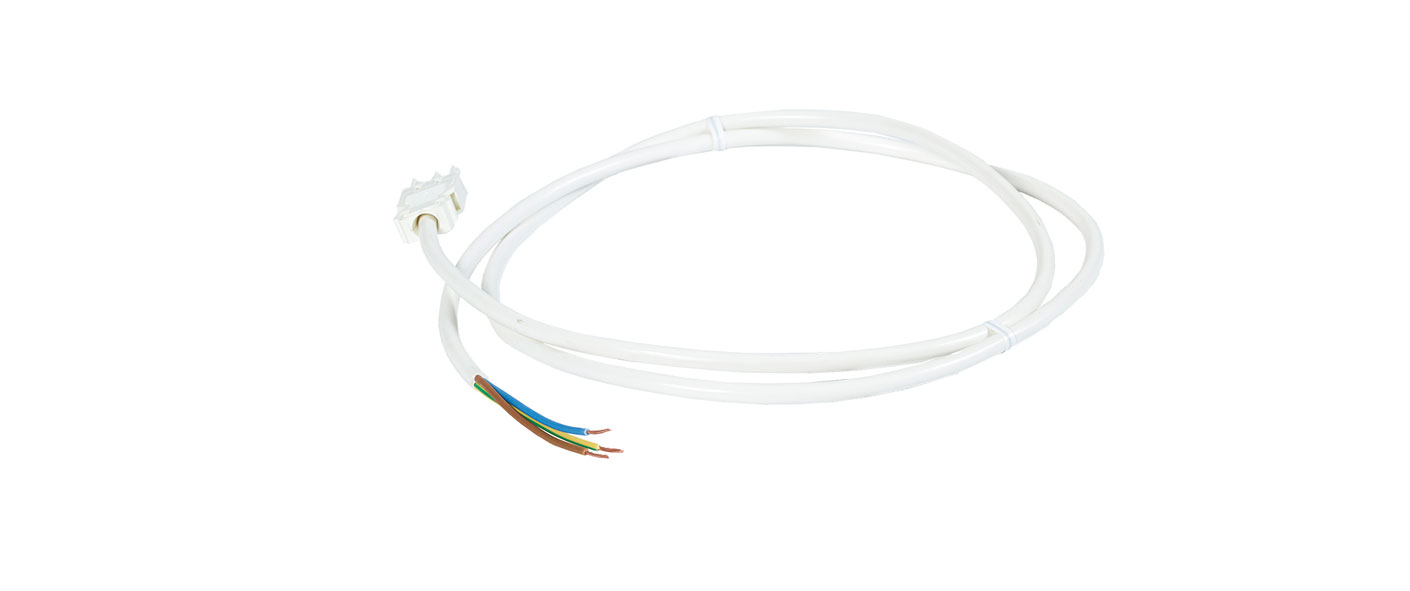

AansluitsnoerenAansluitsnoer, connector (vrouw), lengte 2,0 m91789
Wieland koppelsnoer, 5-poligLengte 1.0 m, man + vrouw, 5x1,5 mm².91030
BevestigingsbeugelsBevestigingsbeugels/paar91045

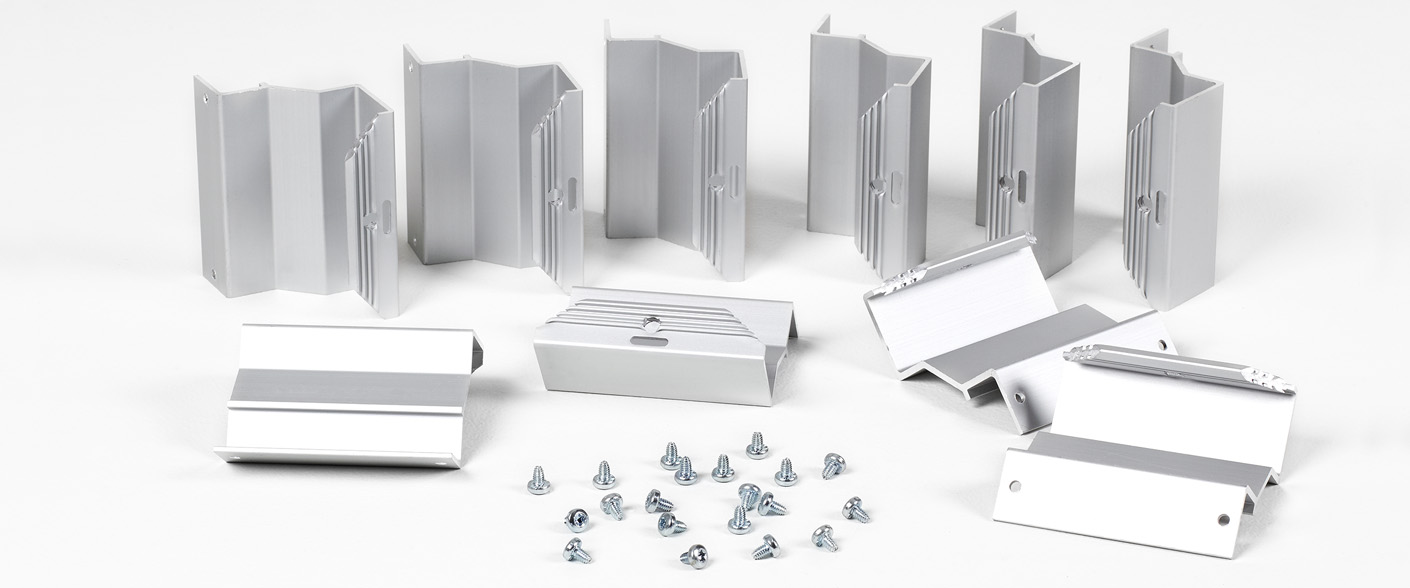

Connect space bar bracket, EcophoneBevestiging voor Ecophone Connect space bar, 10-stuks91963
