emLED-s5

emLED-s5 is een 3 h noodverlichtingsarmatuur met zelftest voor inbouw of opbouw. Gedecentraliseerde verzorging met batterij. Bewaking via DALI.

Installatie

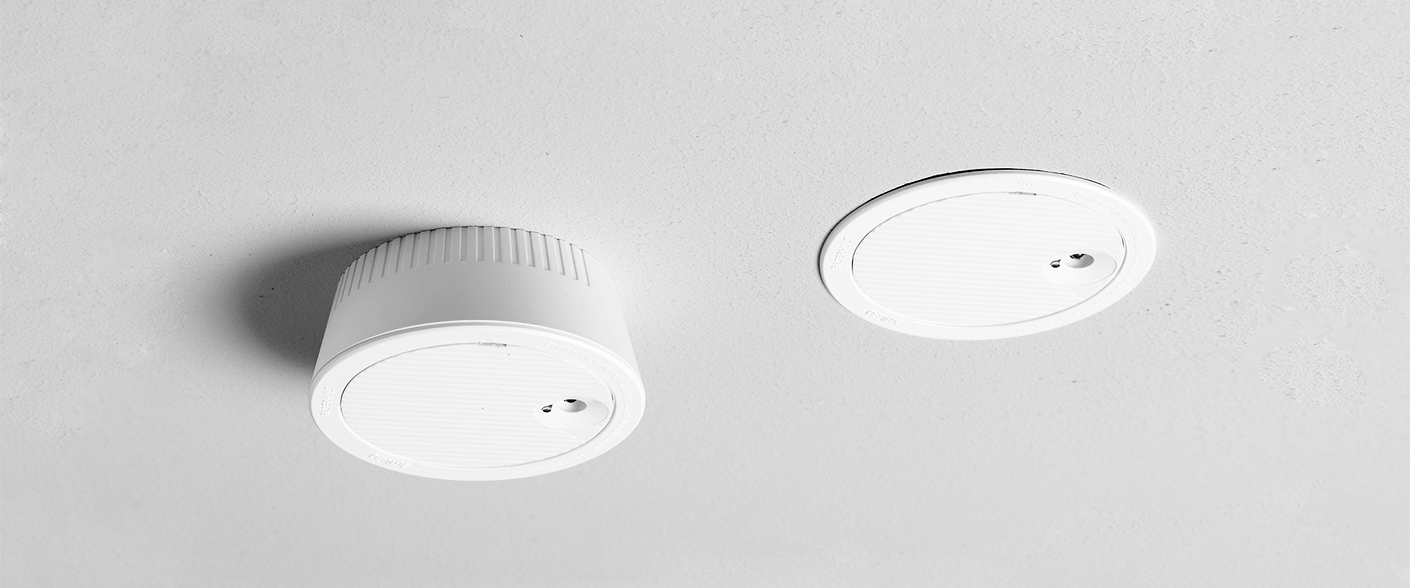

Naar keuze als in- of opbouw noodverlichtingsarmatuur (vluchtweg of anti-paniek). H-o-h tussen bevestigingsgaten is naar keuze resp. 38, 55, 60, 67 en 78 mm. Bij inbouw is het product berekend op plafonddiktes van 5 tot 25 mm. Veren voor inbouwen zijn meegeleverd.

Aansluiting

Fase, 0 en aarde en controlekabel. Alle aansluitingen zitten op de armatuurbehuizing bijeen op een 6-polige geveerde aansluitklem. Het afneembare onderdeel met de elektronica en een evt. batterij worden via een “plug-in”-functie aangesloten op de klem van de armatuurbehuizing. Doorvoerbedrading 2,5 mm² mogelijk (alle polen). 4 st. 16 mm kabelinvoeropeningen met doorvoertule aan de bovenzijde. Trekontlasting in geval van niet-vaste aansluiting bij inbouw wordt meegeleverd. De sierring voor opbouw (meegeleverd) is voorbereid voor zijwaartse kabelinvoer.

Uitvoering

Voor 230 V AC 50/60 Hz. Beschermingsgraad IP 40, beschermingsklasse I. Onderdelen van PC/ABS-kunststof. Inbouwveren van roestvrij veerstaal. NiMH-batterij en een tweekleurige (groen/rood) LED. Standaard voorzien van zelftest (Autotest IV, zie hoofdstuk Technische Informatie) corresponderend met norm EN 62034 en met de mogelijkheid voor externe monitoring via DALI. Voorzien van een testknop voor handmatig initiëren van de korte functietest.

Overige eigenschappen

Gedecentraliseerde noodverlichtingsfunctie, werkt 3 uur in noodverlichtingsstand. Witte LED functioneert alleen bij noodverlichting (zgn. non-maintained). Voldoet aan de eisen uit IEC 60068-2-6 test FC, IEC 60068-2-64 test Fh en DNC Cert. Notes No.2.4 april 2006, eisen die o.a. gesteld worden aan producten bedoeld voor maritiem gebruik of andere omgevingen waar kans op trillingen bestaat.

Media

Met emLED worden 2 lenzen voor een lichtverdeling naar keuze meegeleverd. De lens voor een symmetrische lichtverdeling is bestemd voor gebruik bij anti-paniekverlichting en de lens met een ovale lichtverdeling werkt optimaal voor het verlichten van gangen/vluchtwegen.

emLED

Het emLED-concept van Fagerhult is gebaseerd op een hoogintensieve lichtdiode die alleen wordt gebruikt voor noodverlichting. De lichtdiode is nagenoeg onverslijtbaar omdat hij alleen in geval van nood en gedurende het testen...

Meer over deze familie emLED

Documenten

Specificaties

Bezig met laden...

Filter

Naam Omschrijving Bestelnr.
Naam Omschrijving Bestelnr.
MontageplaatMontageplaat voor zacht plafondmateriaal, Ø 75, Ø 95, Ø 10741982

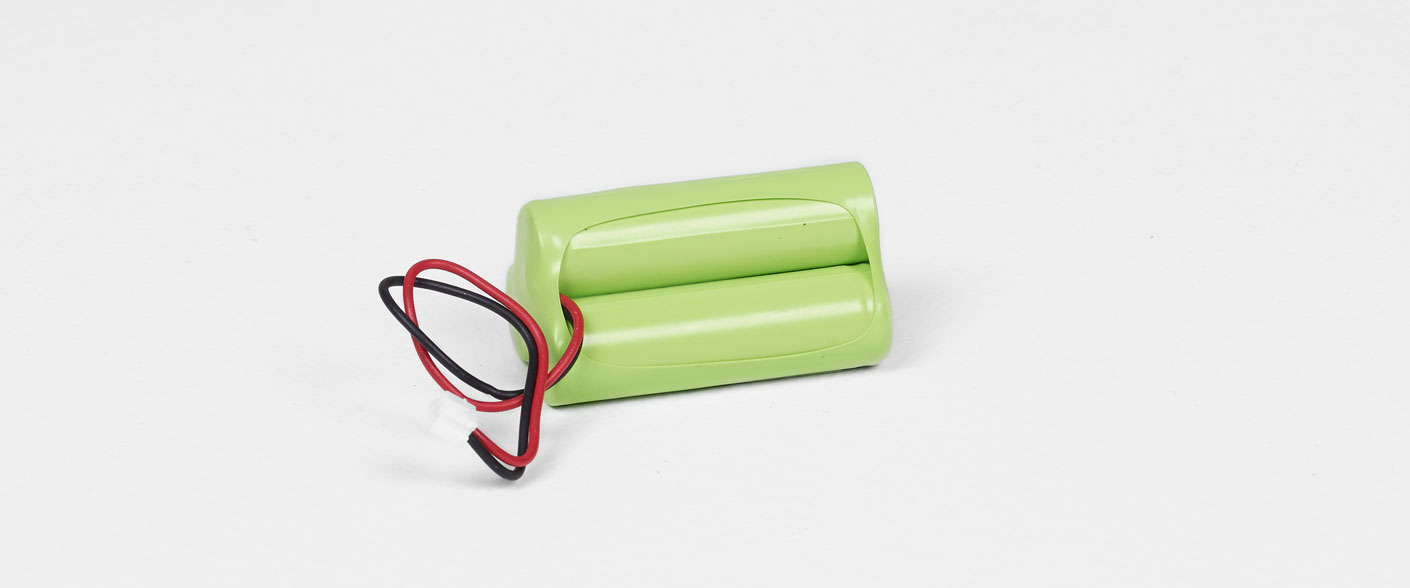

Reserve batterijen-setReserve batterijen-set voor 9815098152
