Dwide inbouw

Inbouwarmatuur in drie maten. De Delta-afscherming biedt efficiëntie en optimaal lichtcomfort. De lichtverdeler van acryl verdeelt en verspreidt het licht in de reflector.

Installatie

Inbouw in systeemplafonds. Montage in systeemplafonds of vaste plafonds.
VTB – voor plafonds met zichtbare draagprofielen (15 of 24 mm).

HB – met inbouwframe kan 600x600 gemonteerd worden voor plafonds met verborgen draagprofiel en symmetrisch bevestigde plafondplaat (dikte 20-22 mm).

Aansluiting

Aansluiting in afzonderlijke vsa. Snelkoppelingsklem 3 x 1,5 mm² (x2), doorverbinden mogelijk. 5 x 1,5 mm² (x2) bij lichtregeling. Kan ook worden geleverd met een op het frame gemonteerde snelkoppeling in de vsa, waar ruimte is voor een T-splitter of een geaarde aansluitkabel en stekker.Armatuurframe en driver worden op elkaar aangesloten met een snelkoppeling.

Uitvoering

Behuizing van wit gelakt staalplaat (RAL 9016).

Afscherming

Delta – microprisma-afscherming van acrylaat (PMMA) met een dunne opalen diffusor van acrylaat (PMMA) aan de binnenkant. Light divider van acrylaat (PMMA).

Lichtregeling

Organic Response – PIR-sensor met aanwezigheids- en daglichtregeling. Alle armaturen werken als master/slave met infraroodcommunicatie.

Overige eigenschappen

Class III (Klasse III) is alleen van toepassing op de body van het armatuur. De meegeleverde driver moet worden aangesloten op aardleiding. Meerdere varianten van e-Sense Organic G3 zijn beschikbaar op aanvraag.
Ra (CRI) 90 op aanvraag.

Media

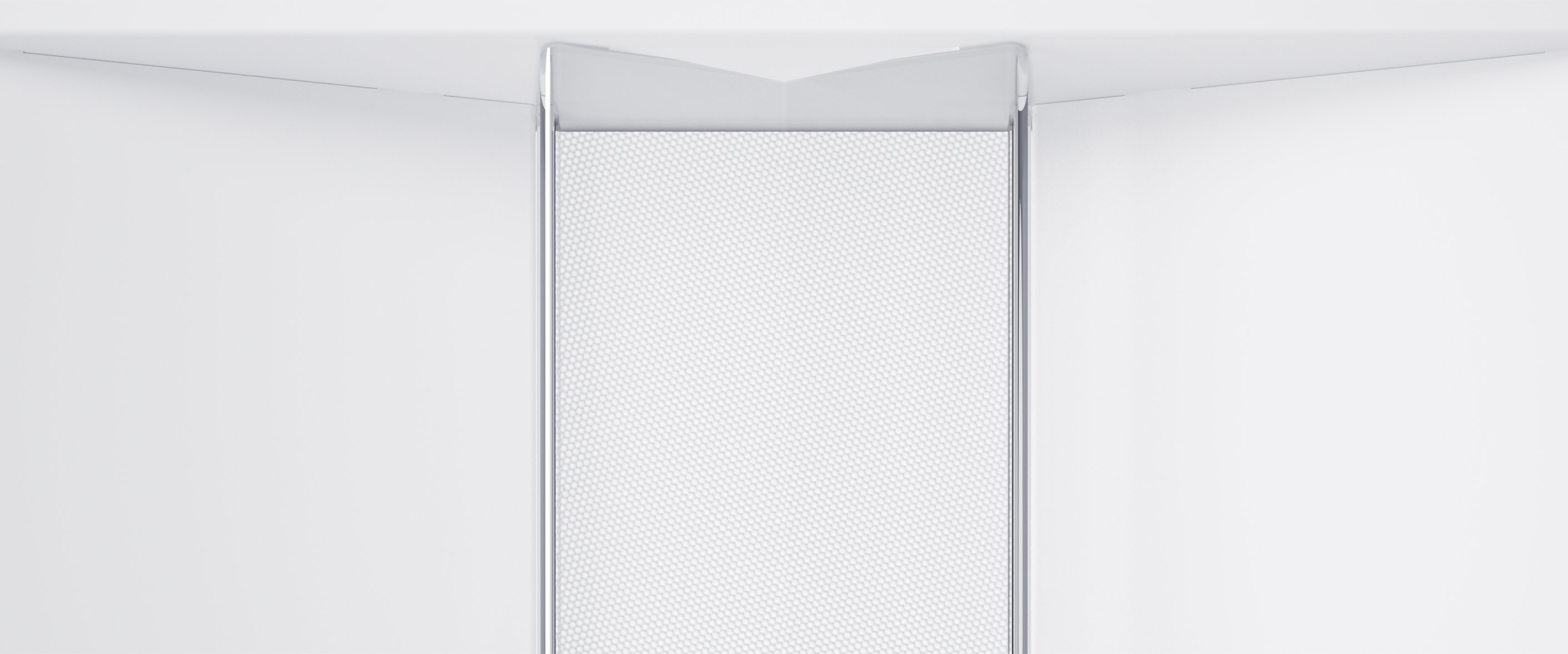

De Delta-afscherming biedt efficiëntie en optimaal lichtcomfort. De lichtverdeler van acryl verdeelt en verspreidt het licht in de reflector.

Organic Response – How it works

Dwide

Dwide is een complete productfamilie die voldoet aan alle mogelijke wensen rond verlichtingsprojecten. Ongeacht of het gaat om toepassingen voor kantoren, scholen of ziekenhuizen. Dwide biedt u zowel verzonken, aan het plafond...

Meer over deze familie Dwide

Documenten

Specificaties

Bezig met laden...

Filter

Naam Omschrijving Bestelnr.
Naam Omschrijving Bestelnr.
Wieland T-splitterWieland T-splitter, 5-polig, blauw91026
Wieland T-splitterWieland T-splitter, 3-polig, wit91025
Frame voor opbouwFrame voor opbouw, H=100 (600x600). Geschikt voor Multilume Flat (slechts standaard en DALI), Dwide evenals Multilume Slim met Organic Response.41026
WAGO koppelsnoer, 3-poligLengte 3 m, man + vrouw, 3x1,5 mm². Halogeenvrij.91244
WAGO koppelsnoer, 5-poligLengte 3 m, man + vrouw. 5x1,5 mm². Halogeenvrij.91243
Wieland koppelsnoer, 3-poligLengte 3.0 m, man + vrouw, 3x1,5 mm². Halogeenvrij.92793
WAGO T-splitterWAGO T-splitter, 3-polig, wit91067
WAGO T-splitterWAGO T-connector, 5-polig, 2 vergrendelingshendels, blauw88228
Wieland koppelsnoer, 5-poligLengte 3.0 m, man + vrouw, 5x1,5 mm². Halogeenvrij.92799

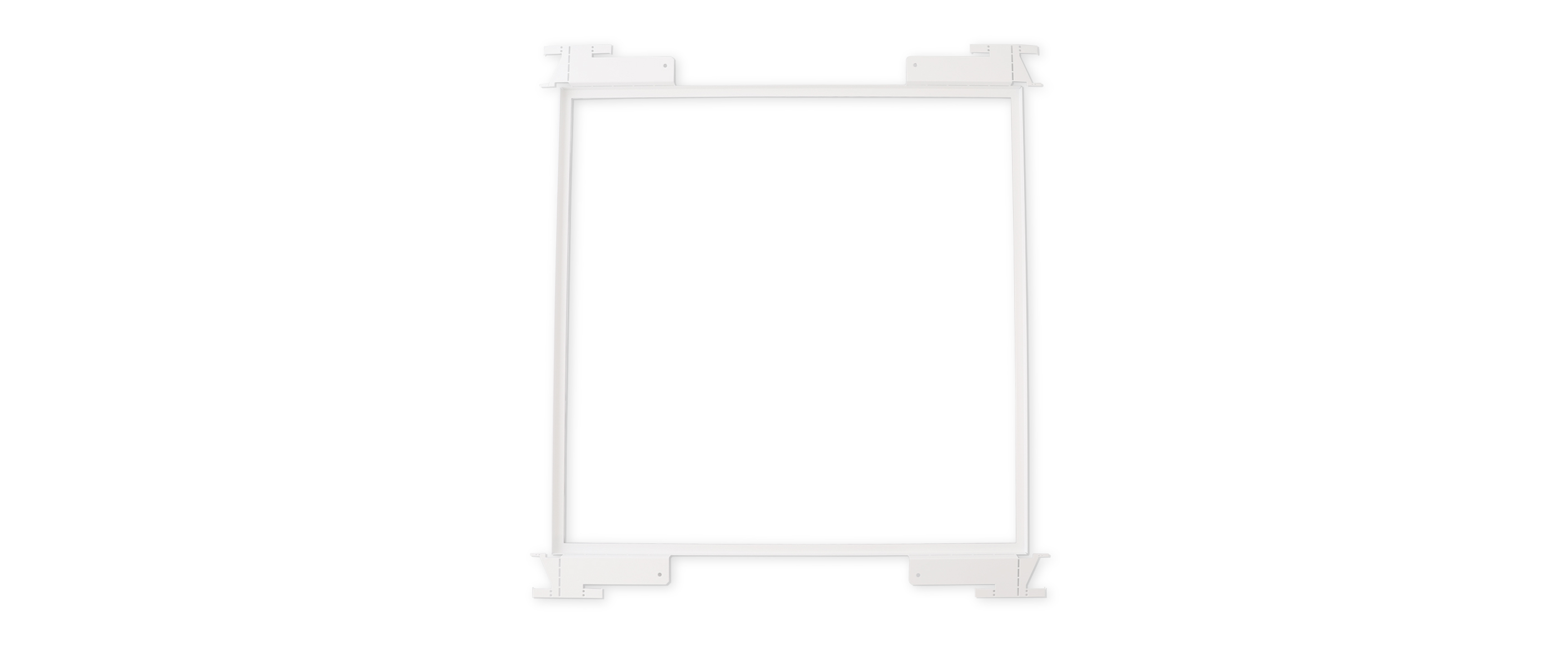

Inbouwframe Inbouwframe voor Dwide 600x600 VTB voor montage in plafonds met verborgen draagprofiel en symmetrisch bevestigde plafondplaat (dikte 20-22 mm).41050

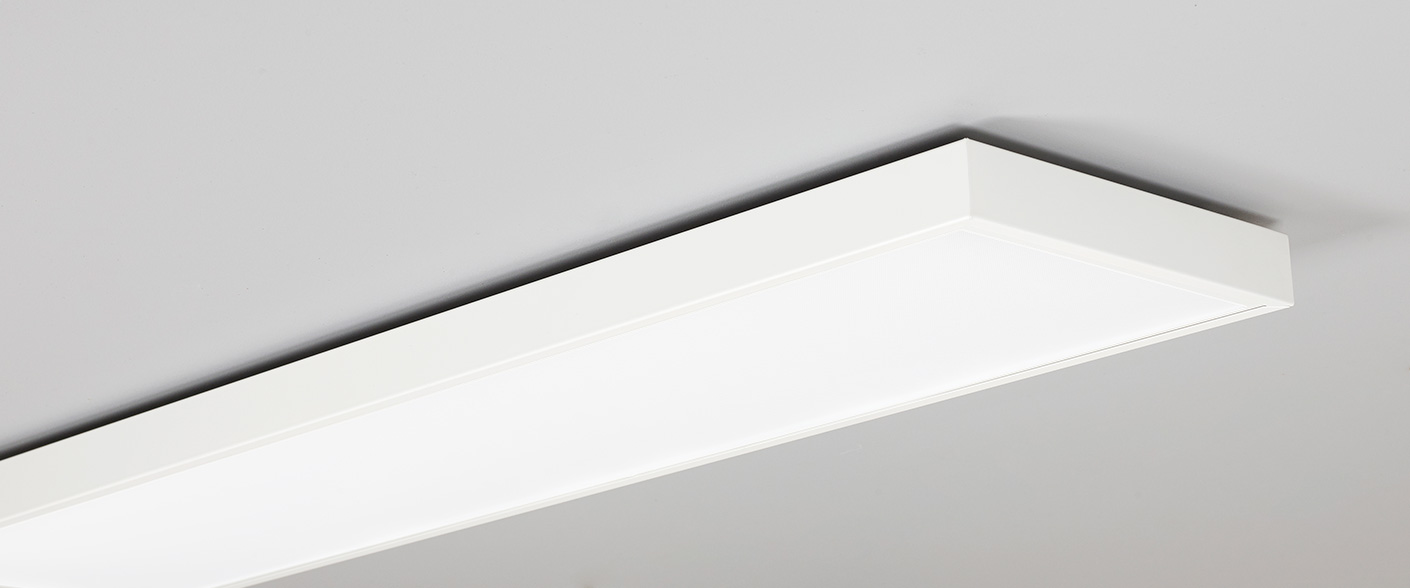

Frame voor opbouwFrame voor opbouw, H=100 (300x1200 VTB). Geschikt voor Multilume Flat, Dwide, (slechts standaard en DALI), evenals Multilume Slim met DALI en Organic Response.41027
Organic Response I/O boxI/O unit met potentiaalvrij 16A relais voor het regelen van externe units.86413
External Organic Response sensor incl. DALI PSUExtern sensor incl. DALI PSU, recessed, 1 m cable86407
Organic Response IoT GatewayGateway voor verbinding met de Organic Response Portal. Inclusief lichtnetadapter en muurbeugel. Controleert een maximum van 150 sensoren.86296
External Organic Response sensor incl. DALI PSUExtern sensor incl. DALI PSU, surface mounted, 1 m cable86408
External Organic Response sensor incl. DALI PSUExternal sensor incl. DALI PSU, suspended pipe conduit installation, 1 m cable. pipe not included.86409
External Organic Response sensor incl. DALI PSUExtern sensor incl. DALI PSU, suspended pipe conduit installation, 3.2 m cable. Pipe not included.86412
External Organic Response sensor incl. DALI PSUExtern sensor incl. DALI PSU, opbouw, 3.2 m cable86411
External Organic Response sensor incl. DALI PSUExtern sensor incl. DALI PSU, recessed, 3.2 m cable86410
Organic Response EnOcean draadloos drukknop paneelEnOcean 2 drukknop functiepaneel, wit86416
Organic Response EnOcean draadloos drukknop paneelEnOcean 4 drukknop functiepaneel, wit86417
Organic Response EnOcean draadloos drukknop paneelEnOcean 4 drukknop functiepaneel, geëtiketteerd, wit86437
Organic Response EnOcean draadloos drukknop paneelEnOcean 2 drukknop functiepaneel, geëtiketteerd, wit86436
Frame voor 600x600 armaturenOpbouw frame om Dwide & Multilume Slim inlegpanelen op te bouwen41033

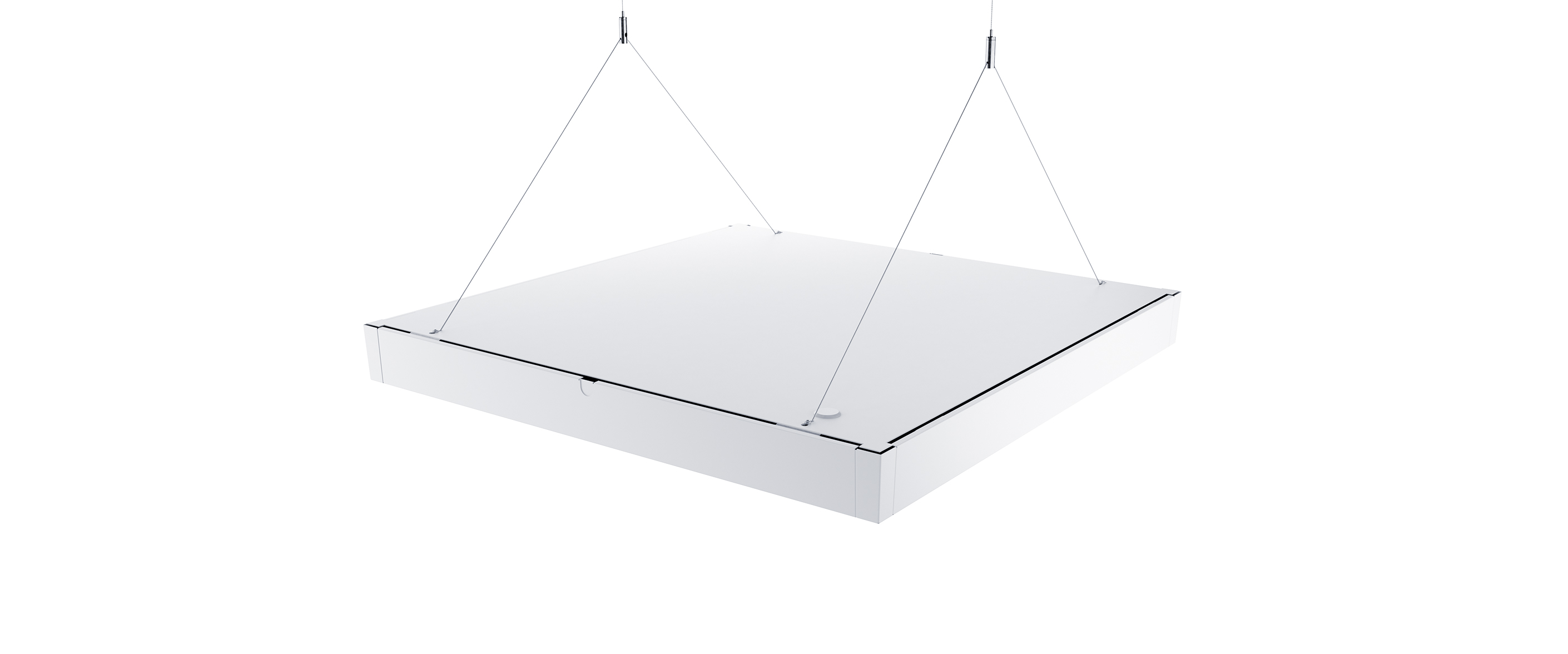

Frame voor 600x600 armaturenGependeld frame incl. staaldraad om Dwide & Multilume Slim inlegpanelen af te pendelen41034
Organic Response I/O boxI/O unit met potentiaalvrij 8A relais voor het regelen van externe units.86433
