Pleiad G4Einbau
Pleiad G4 ist eine klassische Leuchte von Fagerhult, die ständig weiterentwickelt wird. Das Einbau-Downlight bietet vielseitige Einsatzmöglichkeiten und hohen Lichtkomfort für unterschiedliche Umgebungen. Mit ihrer hohen Energieeffizienz und der patentierten Schnellmontage ist Pleiad eine kostengünstige Wahl.
Pleiad G4Einbau
Pleiad G4 ist eine klassische Leuchte von Fagerhult, die ständig weiterentwickelt wird. Das Einbau-Downlight bietet vielseitige Einsatzmöglichkeiten und hohen Lichtkomfort für unterschiedliche Umgebungen. Mit ihrer hohen Energieeffizienz und der patentierten Schnellmontage ist Pleiad eine kostengünstige Wahl.

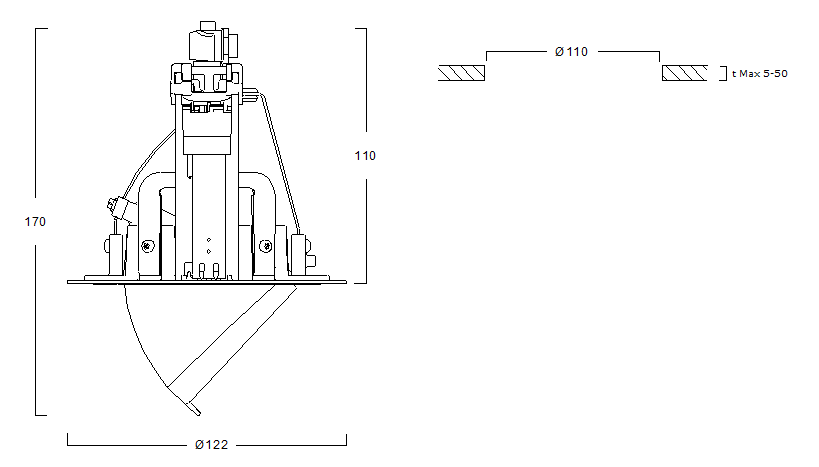

Montage
Leuchte zur Einbaumontage in Unterdecken. Nicht belüftete oder belüftete Unterdecken. IP64 unter einer Unterdecke, IP20 über einer Unterdecke. Bei der Montage an weichen Deckenplatten ist eine Montageplatte zu verwenden. Für die Lasten in Unterdeckensystemen die Empfehlungen des ausgewählten Deckensystemlieferanten befolgen. Ausführliche Informationen sind der Installationsanleitung zu entnehmen.
Siehe Installationsvideo Pleiad G4Anschluss
Anschluss in separatem Treiber. Snap-in-Klemmleiste 3x2,5 mm² (x2), Durchgangsverdrahtung möglich. 5x2,5 mm² (x2) für Dimmung. Kann auch mit gehäusemontiertem Snap-in-Verbinder im Treiber geliefert werden, wenn ein T-Splitter oder ein geerdetes Netzkabel und ein Stecker möglich sind. Das Leuchtengehäuse und der Treiber sind mit einem Schnellverbindersystem verbunden. Leuchtengehäuse Klasse III. Der mitgelieferte Treiber muss an die Schutzerde angeschlossen werden. CLO (Constant Light Output).
Ausführung
Leuchtengehäuse aus Aluminium, hergestellt aus 100 % PCR-Material (Post Consumer Recycled Material). Bei der Wallwasher-Ausführung besteht das Leuchtengehäuse aus Aluminiumguss und PBT-Kunststoff. Sichtbarer Aluminium-Reflektorring. Lackierung in Weiß (RAL 9003).
Lichtverteilung
Direkt asymmetrisch. Enger, mittel, weiter Abstrahlwinkel oder extra-weiter Abstrahlwinkel.
Lichtdaten
Optik
Reflektor aus mattem, metallisiertem Aluminium mit Einbrennlackierung in Weiß (RAL 9003) oder Schwarz (RAL 9005). Abdeckung aus klarem Acryl.
Klimawirkung (GWP fossil) A1–A3 basierend auf den Ergebnissen der EPD.
Hohe Effizienz & geringerer Energieverbrauch
Die Modelle der Produktserie bieten sehr hohe Effizienz – und das bei einem äußerst angenehmen Lichterlebnis. Hohe Effizienz verringert den Energieverbrauch, die Klimabelastung und die Betriebskosten. Der gute Lichtkomfort der Leuchte führt auch dazu, dass weniger Leuchten benötigt werden, um die gewünschte Lichtstärke zu erreichen.
Hergestellt aus recyceltem Aluminium
Das Produkt enthält Aluminiumdruckguss, der in unseren Produkten zu etwa 85 % aus recyceltem Material besteht. Durch den Einsatz von recyceltem Aluminium wird der Energieverbrauch im Vergleich zu neuem Aluminium um bis zu 95 % gesenkt (Quelle: European Aluminium). Dies führt zu einer deutlich besseren Ökobilanz.
Twin Dual Driver
Das Produkt eignet sich für den Twin Dual Driver: ein Treiber, der zwei Leuchten versorgt. Mit einer optimierten Elektronik und einer aktualisierten Materialzusammensetzung haben wir die Gesamtumweltbelastung des Treibers um 49 % reduziert – und das bei gleichbleibender Sicherheit, schnellerer Installation und höherer Benutzerfreundlichkeit.
DALI-/Phasenimpulssteuerung
Kombiniert die digitale DALI-Steuerung mit herkömmlicher Phasensteuerung – eine flexible Lösung, die präzises Dimmen und eine einfache Installation ermöglicht.
Ein/Aus
Einfache Steuerungsmethode, bei der die Beleuchtung ohne Dimmen ein- oder ausgeschaltet wird. Für Umgebungen mit elementaren Beleuchtungsanforderungen und klarer Steuerung.
Artikel
Konfigurieren Sie Ihr Pleiad G4
Passen Sie die Leuchte im Fagerhult‑Konfigurator an und optimieren Sie sie.
Benötigen Sie weitere Informationen?
Download a collection of light data files to guide you in your decision.
| Name | Beschreibung | Best. Nr. | Article PDF | |
|---|---|---|---|---|
|
Montageplatte | Zur Montage in weichen Fliesendecken. Ø 75, Ø 95, Ø 107 | 41982 | |
|
Nachrüstsatz | Nachrüstsatz Ø 70–155 mm | 41085 | |
|
Abdeckung Opal IP 54 | Ø 205 mm, schwarz (RAL 9005 G10) | 41158 | |
|
Abdeckplatte, Delta, IP 20 | Ø 205 mm, schwarz (RAL 9005 G10) | 41155 | |
|
Abdeckplatte, Delta, IP 20 | Ø 205 mm, grau (RAL 7040) | 42036 | |
|
Bedienfelder, Lunatone | DALI Switch Cross | 86354 | |
|
WAGO-T-Verbinder | WAGO, T-Verbinder, 5-polig, 2 Verriegelungsklinken, blau | 88228 | |
|
WAGO-T-Verbinder | WAGO, T-Verbinder, 3-polig, weiß | 91067 | |
|
Abdeckplatte, Delta, IP 20 | Ø 205 mm, weiß (RAL 9016) | 42032 | |
|
Wieland-T-Verbinder | Wieland-T-Verbinder, 5-polig | 91026 | |
|
Montageplatte mit Trägern | 625 mm | 41959 | |
|
Abdeckung Opal IP 54 | Ø 205 mm, grau (RAL 7040) | 41865 | |
|
Abdeckung Opal IP 54 | Ø 205 mm, Aluminium, matt | 41869 | |
|
Kantenring III | Ø 205 mm, weiß (RAL 9016), Höhe 9 mm, Außendurchmesser 238 mm. | 41921 | |
|
Abdeckung Opal IP 54 | Ø 205 mm, weiß (RAL 9016) | 41861 | |
|
Zylinder für Deckenschräge | Zylinder, Deckenschräge, Ø 205 | 41084 | |
|
Ensto-Netzkabel | Länge 2,0 m mit Buchse (ohne Haken) und Stecker, 5x1,5 mm². Halogenfrei. | 92788 | |
|
|
Ensto-Netzkabel | Länge 2,0 m mit Buchse (ohne Haken) und Stecker, 3x1,5 mm². Halogenfrei. | 92787 | |
|
|
Ensto-Anschlusskabel, 3-polig | Länge 3,0 m mit Buchse und Stecker, 3x1,5 mm². Halogenfrei. | 92785 | |
|
|
Ensto-Anschlusskabel, 5-polig | Länge 3,0 m mit Buchse und Stecker, 5x1,5 mm². Halogenfrei. | 92786 | |
|
Kantenring II | Ø 205 mm, grau (RAL 7040), Höhe 11 mm, Außendurchmesser 243 mm. | 41905 | |
|
Eingangsgerät, Tridonic | DALI XC | 86132 | |
|
|
Montageplatte mit Trägern | 600 mm | 41958 | |
|
WAGO-Anschlusskabel, 5-polig | Länge 3,0 m mit Buchse und Stecker, 5x1,5 mm². Halogenfrei. | 91243 | |
|
Kantenring III | Ø 205 mm, Aluminium, matt, Höhe 9 mm, Außendurchmesser 238 mm. | 41929 | |
|
Kantenring II | Ø 205 mm, weiß (RAL 9016), Höhe 11 mm, Außendurchmesser 243 mm. | 41901 | |
|
Mounting plate | Montageplatte | 41956 | |
|
Wieland-T-Verbinder | Wieland-T-Verbinder, 3-polig | 91025 | |
|
|
Nachrüstsatz | Nachrüstsatz Ø 205–310 mm | 41087 | |
|
WAGO-Anschlusskabel, 3-polig | Länge 3,0 m mit Buchse und Stecker, 3x1,5 mm². Halogenfrei. | 91244 | |
|
Kantenring III | Ø 205 mm, schwarz (RAL 9005 G10), Höhe 9 mm, Außendurchmesser 238 mm. | 41143 | |
|
Kantenring II | Ø 205 mm, schwarz (RAL 9005 G10), Höhe 11 mm, Außendurchmesser 243 mm. | 41140 | |
|
Abdeckplatte, durchsichtig, IP 64 | Ø 205 mm, schwarz (RAL 9005 G10) | 41161 | |
|
Wieland-Anschlusskabel, 5-polig | Länge 3,0 m mit Buchse und Stecker, 5x1,5 mm². Halogenfrei. | 92799 | |
|
Ensto, T-Verbinder | Ensto-T-Verbinder, 3-polig, weiß | 92783 | |
|
Ensto, T-Verbinder | Ensto-T-Verbinder, 5-polig, grau | 92784 | |
|
Wieland-Anschlusskabel, 3-polig | Länge 3,0 m mit Buchse und Stecker, 3x1,5 mm². Halogenfrei. | 92793 | |
|
Abdeckplatte, durchsichtig, IP 64 | Ø 205 mm, grau (RAL 7040) | 41845 | |
|
Abdeckplatte, durchsichtig, IP 64 | Ø 205 mm, weiß (RAL 9016) | 41841 | |
|
Abdeckplatte, durchsichtig, IP 64 | Ø 205 mm, Aluminium, matt | 41849 | |
|
Kantenring III | Ø 205 mm, grau (RAL 7040), Höhe 9 mm, Außendurchmesser 238 mm. | 41925 | |
|
Abdeckplatte, Delta, IP 20 | Ø 205 mm, Aluminium, matt | 42040 | |
|
Montageplatte | Montageplatte 625 mit Deflektor. Angepasst für Downlights mit Einbau-Ø 165 | 41933 | |
|
Montageplatte | Montageplatte HB. Ausgelegt auf Downlights mit Einbau-Ø 165. Für 38-mm-Trägerschiene. | 41655 | |
|
|
Nachrüstsatz | Nachrüstsatz Ø 165–270 mm | 41339 | |
|
|
Montageplatte | Montageplatte 600 mit Deflektor. Angepasst für Downlights mit Einbau-Ø 165 | 41932 | |
|
|
Abdeckung Opal IP 54 | Ø 125 mm, schwarz (RAL 9005 G10) | 41156 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 125 mm, schwarz (RAL 9005 G10) | 41153 | |
|
|
Montageplatte | Montageplatte Ø 125 | 41681 | |
|
Zylinder für Deckenschräge | Zylinder, Deckenschräge, Ø 125 | 41083 | |
|
|
Abdeckung Opal IP 54 | Ø 125 mm, grau (RAL 7040) | 41134 | |
|
|
Abdeckung Opal IP 54 | Ø 125 mm, weiß (RAL 9016) | 41133 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 125 mm, grau (RAL 7040) | 41136 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 125 mm, weiß (RAL 9016) | 41135 | |
|
|
Montageplatte | Montageplatte HB. Ausgelegt auf Downlights mit Einbau-Ø 125 | 41065 | |
|
Abdeckplatte IP 21 | Abdeckung IP 21, Ø 125 | 41059 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 125 mm, grau (RAL 7040) | 41132 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 125 mm, weiß (RAL 9016) | 41131 | |
|
|
Nachrüstsatz | Nachrüstsatz Ø 125–220 mm | 41137 | |
|
|
Kantenring II | Ø 125 mm, schwarz (RAL 9005 G10), Höhe 11 mm, Außendurchmesser 155 mm. | 41138 | |
|
|
Kantenring III | Ø 125 mm, schwarz (RAL 9005 G10), Höhe 9 mm, Außendurchmesser 155 mm. | 41141 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 125 mm, schwarz (RAL 9005 G10) | 41159 | |
|
|
Kantenring II | Ø 125 mm, weiß (RAL 9016 G10), Höhe 11 mm, Außendurchmesser 155 mm. | 41075 | |
|
|
Kantenring II | Ø 125 mm, grau (RAL 7040 G10), Höhe 11 mm, Außendurchmesser 155 mm. | 41076 | |
|
|
Kantenring III | Ø 125 mm, weiß (RAL 9016 G10) Höhe 9 mm, Außendurchmesser 155 mm. | 41077 | |
|
|
Kantenring III | Ø 125 mm, grau (RAL 7040 G10) Höhe 9 mm, Außendurchmesser 155 mm. | 41078 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 165 mm, weiß (RAL 9016) Margard mit Hartbeschichtung | 41708 | |
|
|
Abdeckung Opal IP 54 | Ø 165 mm, schwarz (RAL 9005 G10) | 41157 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 165 mm, schwarz (RAL 9005 G10) | 41154 | |
|
|
Abdeckung Opal IP 54 | Ø 165 mm, weiß (RAL 9016) | 41860 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 165 mm, Aluminium, matt | 41848 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 165 mm, grau (RAL 7040) | 41844 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 165 mm, weiß (RAL 9016) | 42031 | |
|
|
Kantenring II | Ø 165 mm, weiß (RAL 9016), Höhe 11 mm, Außendurchmesser 199 mm. | 41900 | |
|
|
Kantenring III | Ø 165 mm, weiß (RAL 9016), Höhe 9 mm, Außendurchmesser 195 mm. | 41920 | |
|
|
Kantenring II | Ø 165 mm, grau (RAL 7040), Höhe 11 mm, Außendurchmesser 199 mm. | 41904 | |
|
|
Abdeckung Opal IP 54 | Ø 165 mm, grau (RAL 7040) | 41864 | |
|
Einbauleuchte | Ø 165 mm | 41775 | |
|
Ringleuchte | Ø 165 mm, mattiertes Glas | 41754 | |
|
Kantenring II | Ø 165 mm, Aluminium, matt, Höhe 12 mm, Außendurchmesser 200 mm. | 41908 | |
|
|
Kantenring III | Ø 165 mm, grau (RAL 7040), Höhe 9 mm, Außendurchmesser 195 mm. | 41924 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 165 mm, grau (RAL 7040) | 42035 | |
|
|
Kantenring III | Ø 165 mm, Aluminium, matt, Höhe 10 mm, Außendurchmesser 196 mm. | 41928 | |
|
|
Abdeckplatte, Delta, IP 20 | Ø 165 mm, Aluminium, matt | 42039 | |
|
Abdeckplatte IP 21 | Abdeckung IP 21, Ø 165 | 41060 | |
|
|
Zylinder für Deckenschräge | Zylinder, Deckenschräge, Ø 165 | 41638 | |
|
|
Kantenring III | Ø 165 mm, schwarz (RAL 9005 G10), Höhe 9 mm, Außendurchmesser 195 mm. | 41142 | |
|
|
Kantenring II | Ø 165 mm, schwarz (RAL 9005 G10), Höhe 11 mm, Außendurchmesser 199 mm. | 41139 | |
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 165 mm, schwarz (RAL 9005 G10) | 41160 | |
|
Ice | 41315 | ||
|
|
Abdeckplatte, durchsichtig, IP 64 | Ø 165 mm, weiß (RAL 9016) | 41840 | |
|
|
Abdeckung Opal IP 54 | Ø 165 mm, Aluminium, matt | 41868 | |
|
Montageplatte | Montageplatte für weiche Fliesendecken. Ø 110 | 41964 | |
|
|
Nachrüstsatz | Nachrüstsatz Ø 110–155 mm | 41086 | |
|
External Organic Response G3 Sensor excl. PSU. | External sensor excl. PSU. | 86519 |
