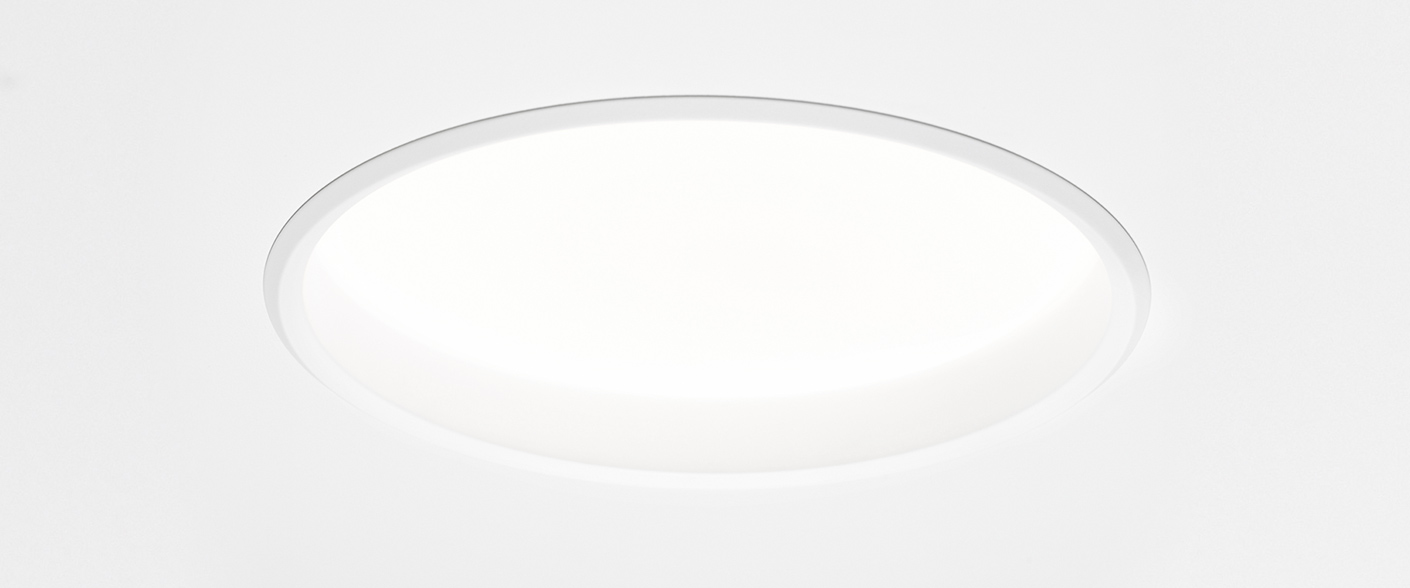

Pozzo I Opal

Встраиваемый светильник в трех вариантах размера. Рассеиватель Delta может быть размещен в двух положениях - утоплен в потолок или вровень с ним.

Установка

Встроенный монтаж в вентилируемые или невентилируемые потолки. Комплект креплений поставляется со светильником. При установке в подвесные потолки рекомендуется использовать монтажную пластину. Не допускается покрытие изоляционным материалом.

Подключение

Подключение в расположенном отдельно блоке ЭПРА. Подключение в 3-жильной зажимной колодке 2,5 мм² 3х1,5 мм² (x2), с возможностью последовательного подключения. 5x1,5 мм² (x2) для версии с диммированием. Может также поставляться с сетевым кабелем и заземленным штекерным разъемом или зажимной колодкой на шасси. Корпус светильника и драйвер подключаются через систему быстрых разъемов.

Конструкция

Светильник из алюминия глубокой вытяжки. Белое (RAL 9016) структурированное покрытие. Рассеиватель из опалового акрила.

Дополнительно

Рассеиватель светильника регулируется по высоте, находясь в крайнем верхнем положении создает эффект ”светового колодца”, а в крайнем нижнем положении мы видим его опаловую поверхность.

CLO (функция постоянного светового потока) поддерживает изначальный уровень светового потока на протяжении номинального срока службы.

Pozzo

Создатели Pozzo нашли вдохновение в классической архитектуре. Этот светильник имитирует естественное освещение, создавая иллюзию светового колодца. Pozzo доступен во встраиваемой, накладной или подвесной версиях в...

Подробнее о семействе Pozzo

Документы

Спецификация

Показатели потребляемой мощности, светового потока и эффективности указаны для светильника с положением рассеивателя в верхней позиции.

Выбрать артикул

Артикул Вт лм CCT, K CRI Модуль Диаметр, мм Контроль освещения Подключение Функция CLO
Артикул Вт лм CCT, K CRI Модуль Диаметр, мм Контроль освещения Подключение Функция CLO
24283 15 1399 3000 80 Ø 350 383
24283-111 15 1399 3000 80 Ø 350 383 Wieland GST18i3 3-клеммная папа
24283-3 15 1399 3000 80 Ø 350 383 Питающий кабель со штепсельной вилкой, L=2.5 м
24283-340 15 1399 3000 80 Ø 350 383 Wago Winsta 3-клеммная вилка
24283-402 14 1259 3000 80 Ø 350 383 DALI/Фазово-импульсное управление да
24283-519 15 1399 3000 80 Ø 350 383 Ensto 3-кклеммная вилка
24283-520 14 1259 3000 80 Ø 350 383 DALI/Фазово-импульсное управление Ensto 5-клеммная вилка да
24283-528 14 1259 3000 80 Ø 350 383 DALI/Фазово-импульсное управление Wieland GST18i5 5-клеммная папа да
24283-529 14 1259 3000 80 Ø 350 383 DALI/Фазово-импульсное управление Wago Winsta 5-клеммная вилка да
24284 15 1467 4000 80 Ø 350 383
24284-111 15 1467 4000 80 Ø 350 383 Wieland GST18i3 3-клеммная папа
24284-3 15 1467 4000 80 Ø 350 383 Питающий кабель со штепсельной вилкой, L=2.5 м
24284-340 15 1467 4000 80 Ø 350 383 Wago Winsta 3-клеммная вилка
24284-402 14 1320 4000 80 Ø 350 383 DALI/Фазово-импульсное управление да
24284-519 15 1467 4000 80 Ø 350 383 Ensto 3-кклеммная вилка
24284-520 14 1320 4000 80 Ø 350 383 DALI/Фазово-импульсное управление Ensto 5-клеммная вилка да
24284-528 14 1320 4000 80 Ø 350 383 DALI/Фазово-импульсное управление Wieland GST18i5 5-клеммная папа да
24284-529 14 1320 4000 80 Ø 350 383 DALI/Фазово-импульсное управление Wago Winsta 5-клеммная вилка да
24288 21 2318 3000 80 Ø 450 483
24288-111 21 2318 3000 80 Ø 450 483 Wieland GST18i3 3-клеммная папа
24288-3 21 2318 3000 80 Ø 450 483 Питающий кабель со штепсельной вилкой, L=2.5 м
24288-340 21 2318 3000 80 Ø 450 483 Wago Winsta 3-клеммная вилка
24288-402 19 2086 3000 80 Ø 450 483 DALI/Фазово-импульсное управление да
24288-519 21 2318 3000 80 Ø 450 483 Ensto 3-кклеммная вилка
24288-520 19 2086 3000 80 Ø 450 483 DALI/Фазово-импульсное управление Ensto 5-клеммная вилка да
24288-528 19 2086 3000 80 Ø 450 483 DALI/Фазово-импульсное управление Wieland GST18i5 5-клеммная папа да
24288-529 19 2086 3000 80 Ø 450 483 DALI/Фазово-импульсное управление Wago Winsta 5-клеммная вилка да
24289 21 2434 4000 80 Ø 450 483
24289-111 21 2434 4000 80 Ø 450 483 Wieland GST18i3 3-клеммная папа
24289-3 21 2434 4000 80 Ø 450 483 Питающий кабель со штепсельной вилкой, L=2.5 м
24289-340 21 2434 4000 80 Ø 450 483 Wago Winsta 3-клеммная вилка
24289-402 19 2191 4000 80 Ø 450 483 DALI/Фазово-импульсное управление да
24289-519 21 2434 4000 80 Ø 450 483 Ensto 3-кклеммная вилка
24289-520 19 2191 4000 80 Ø 450 483 DALI/Фазово-импульсное управление Ensto 5-клеммная вилка да
24289-528 19 2191 4000 80 Ø 450 483 DALI/Фазово-импульсное управление Wieland GST18i5 5-клеммная папа да
24289-529 19 2191 4000 80 Ø 450 483 DALI/Фазово-импульсное управление Wago Winsta 5-клеммная вилка да
24293 29 3425 3000 80 Ø 550 583
24293-111 29 3425 3000 80 Ø 550 583 Wieland GST18i3 3-клеммная папа
24293-3 29 3425 3000 80 Ø 550 583 Питающий кабель со штепсельной вилкой, L=2.5 м
24293-340 29 3425 3000 80 Ø 550 583 Wago Winsta 3-клеммная вилка
24293-402 27 3083 3000 80 Ø 550 583 DALI/Фазово-импульсное управление да
24293-519 29 3425 3000 80 Ø 550 583 Ensto 3-кклеммная вилка
24293-520 27 3083 3000 80 Ø 550 583 DALI/Фазово-импульсное управление Ensto 5-клеммная вилка да
24293-528 27 3083 3000 80 Ø 550 583 DALI/Фазово-импульсное управление Wieland GST18i5 5-клеммная папа да
24293-529 27 3083 3000 80 Ø 550 583 DALI/Фазово-импульсное управление Wago Winsta 5-клеммная вилка да
24294 29 3596 4000 80 Ø 550 583
24294-111 29 3596 4000 80 Ø 550 583 Wieland GST18i3 3-клеммная папа
24294-3 29 3596 4000 80 Ø 550 583 Питающий кабель со штепсельной вилкой, L=2.5 м
24294-340 29 3596 4000 80 Ø 550 583 Wago Winsta 3-клеммная вилка
24294-402 27 3236 4000 80 Ø 550 583 DALI/Фазово-импульсное управление да
24294-519 29 3596 4000 80 Ø 550 583 Ensto 3-кклеммная вилка
24294-520 27 3236 4000 80 Ø 550 583 DALI/Фазово-импульсное управление Ensto 5-клеммная вилка да
24294-528 27 3236 4000 80 Ø 550 583 DALI/Фазово-импульсное управление Wieland GST18i5 5-клеммная папа да
24294-529 27 3236 4000 80 Ø 550 583 DALI/Фазово-импульсное управление Wago Winsta 5-клеммная вилка да
24298-402 99 11416 3000 80 Ø 1000 1000 DALI/Фазово-импульсное управление да
24299-402 99 11987 4000 80 Ø 1000 1000 DALI/Фазово-импульсное управление да

Выбрать аксессуар

Наименование Описание Артикул
Наименование Описание Артикул
T-соединитель Wieland Wieland 5-жильный T-соединитель91026
T-соединитель Wieland Wieland 3-жильный T-соединитель91025
Монтажная пластинаМонтажная пластина 350, 625-модуль, видимые Т-профили94986
Монтажная пластинаМонтажная пластина 450, 625-модуль, видимые Т-профили94987
Монтажная пластинаМонтажная пластина 450, 600-модуль, видимые Т-профили94983
Монтажная пластинаМонтажная пластина 550, 625-модуль, видимые Т-профили94988
Монтажная пластинаМонтажная пластина 350, 600-модуль, видимые Т-профили94982
Монтажная пластинаМонтажная пластина 550, 600-модуль, видимые Т-профили94984
WAGO Соединители, 3-жильной Длина 3.0 м, ”мама” + ”папа”, 3-клеммные штекеры. безгалогенный .91244
WAGO Соединители, 5-жильной Длина 3.0 м, ”мама” + ”папа”, 5-клеммные штекеры. безгалогенный .91243
Wieland Соединители, 3-жильной L=3.0 м с соединителями типа "мама" и "папа", 3x1,5 mm². безгалогенный.92793
T-соединитель WAGO WAGO 3-жильный T-соединитель91067
T-соединитель WAGO T- cоединитель WAGO, 5- контактов, 2 фиксатора, голубой88228
Wieland Соединители, 5-жильной L=3.0 м с соединителями типа "мама" и "папа", 5x1,5 mm². безгалогенный.92799
