Pleiad G4 165

Downlight efficace avec d’excellentes caractéristiques techniques de luminosité. Plusieurs flux lumineux, options de réflecteur et angles de diffusion. Existe aussi avec Tunable White et RGB/W et éclairage de secours intégré.

Montage

Encastrement dans faux plafonds. Espace avec ou sans ventilation. Ressorts de montage solides inclus. En cas de montage dans un faux plafond souple, une plaque de montage doit être utilisée. Le boîtier du ballast est séparé pour un montage rapide et flexible.

Connexion

Raccordement dans un boîtier de ballast séparé. Borne de raccordement rapide 3x1,5 mm² (x2), raccordement ultérieur possible. 5x1,5 mm² (x2) avec modulation de l’éclairage. Peut également être livré avec un raccordement rapide monté sur le boitier du ballast, avec possibilité d’un répartiteur en T ou d’un cordon d’alimentation mis à la terre avec fiche. Le corps du luminaire et le driver sont connectés avec un raccord rapide.

Design

Corps du luminaire en aluminium moulé et plastique PBT blanc. Sous-face du réflecteur visible en plastique PBT blanc (RAL 9003).

Réflecteur

Réflecteur en aluminium métallisé mat, laqué blanc (RAL 9003) ou laqué noir (RAL 9005). Bague de réflecteur en blanc (RAL 9003). Lentille en acrylique transparent.

Divers

Équipé d'une protection anti-poussière dans l'ouverture de lumière. IP 64 sous le faux plafond, IP 20 sur le faux plafond. Corps du luminaire de classe III. Le driver fourni doit être relié à la terre de protection. Le luminaire avec Tunable White (2700–6500 K) est équipé d’un driver DALI Device type 8. Le luminaire avec RGB/W est équipé d’un driver DALI Device type 6 (4 adresses / luminaire). Sur simple demande, il est même disponible pour DMX.
Pour la sollicitation sur le système de faux plafond, respecter la recommandation du fournisseur du faux plafond. CLO (Constant Light Output) permet de maintenir le flux lumineux du luminaire durant toute sa durée de vie.

Media

Pleiad G4 – Installation

Pleiad G4

Pleiad G4 est la nouvelle génération de downlights classiques de Fagerhult. Encore plus efficaces. Encore plus de confort. Encore plus rapides à installer. Pleiad G4 simplifie et rationalise les aménagements lumineux...

Plus sur la famille Pleiad G4

Document

Personnalisez avec Fagerhult Configure

Adaptez et optimisez votre luminaire avec le configurateur Fagerhult. Vous pouvez facilement sélectionner l’IRC, la température de couleur, les optiques, le flux lumineux, la gestion, les options de connecteurs, et plus encore. Tous vos choix sont sauvegardés dans une fiche produit aux données techniques uniques que vous pouvez télécharger.

  • Adaptez et optimisez votre luminaire
  • Téléchargez une fiche produit aux données techniques uniques et les caractéristiques photométriques
  • Pour commander, contactez votre technico-commercial
Démarrer le configurateur

Descriptif

Chargement...

Filtre

Nom Description Art.no.
Nom Description Art.no.

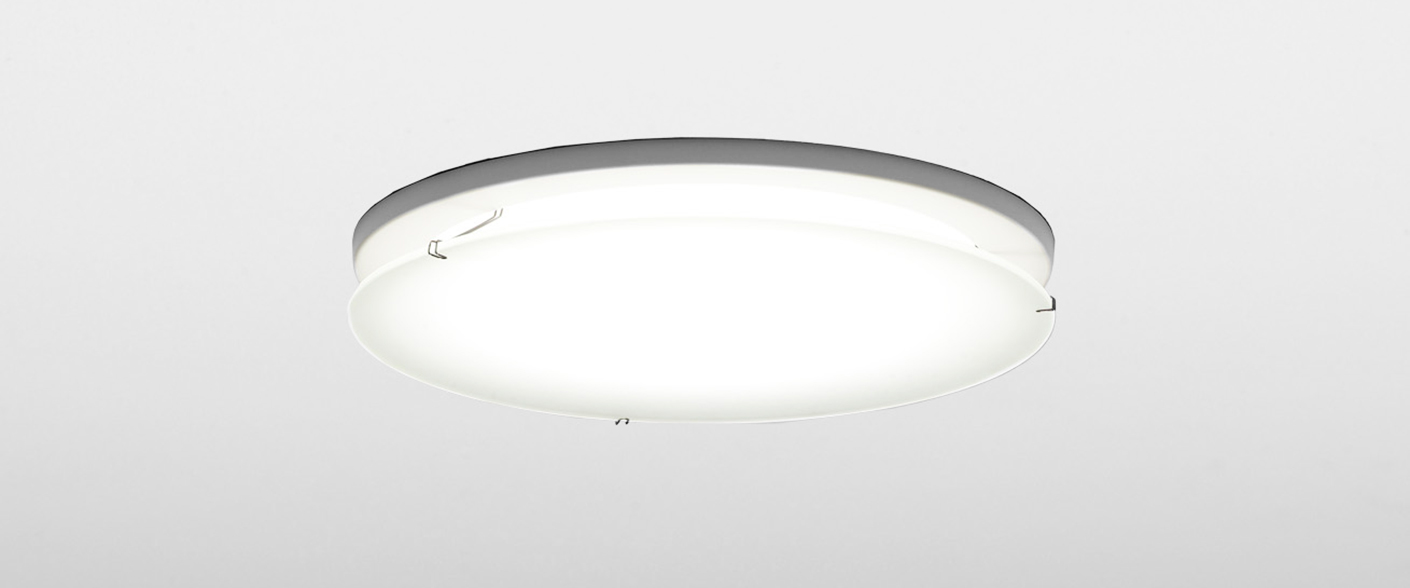

PlainØ 165 mm41698
Raccord en T WielandRaccord en T à 5 pôles Wieland91026

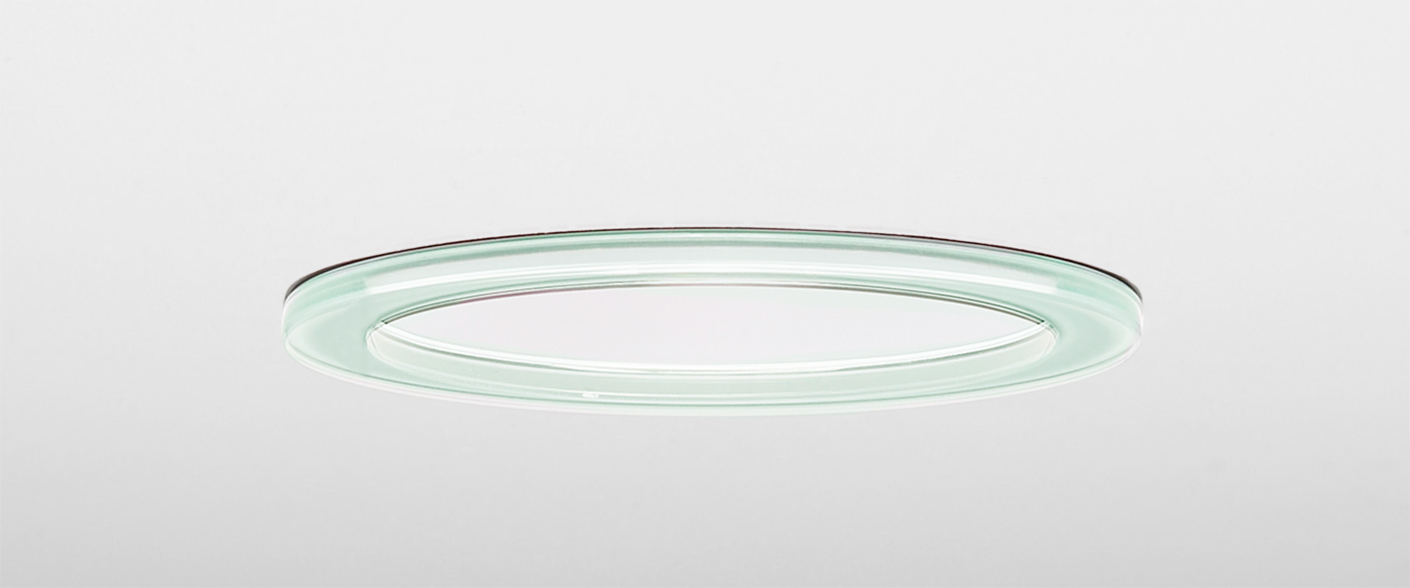

IceØ 16541315
Raccord en T WielandRaccord en T à 3 pôles Wieland91025

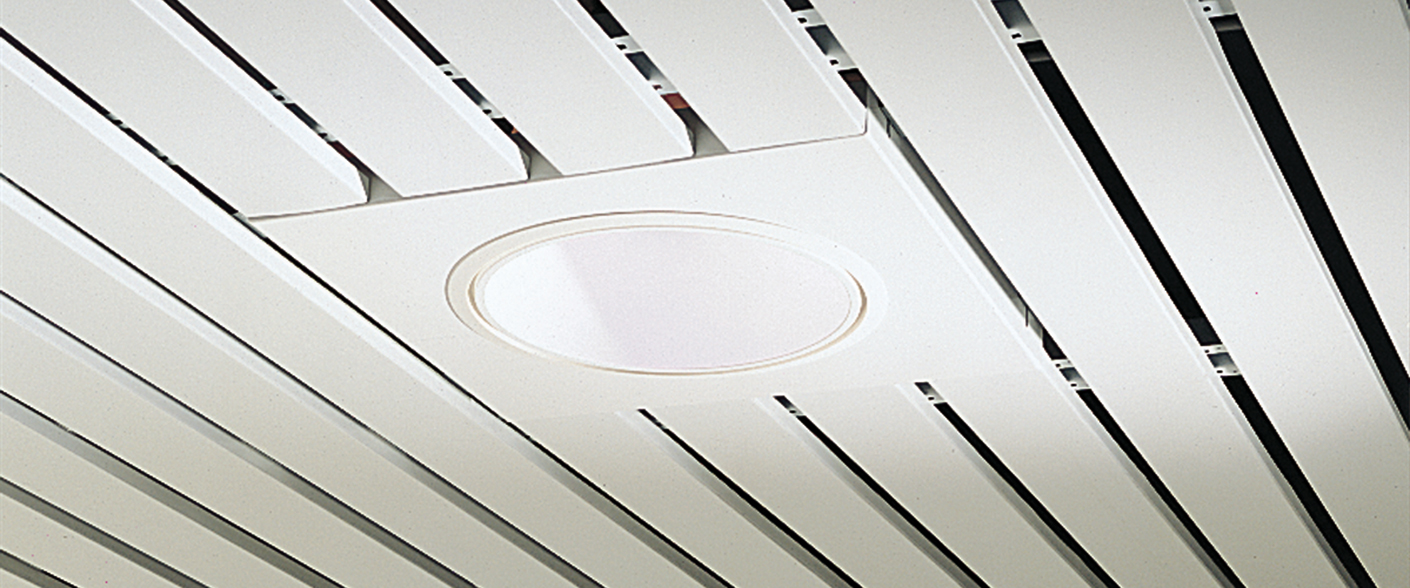

Panneau d’encastrementØ 165 mm41775

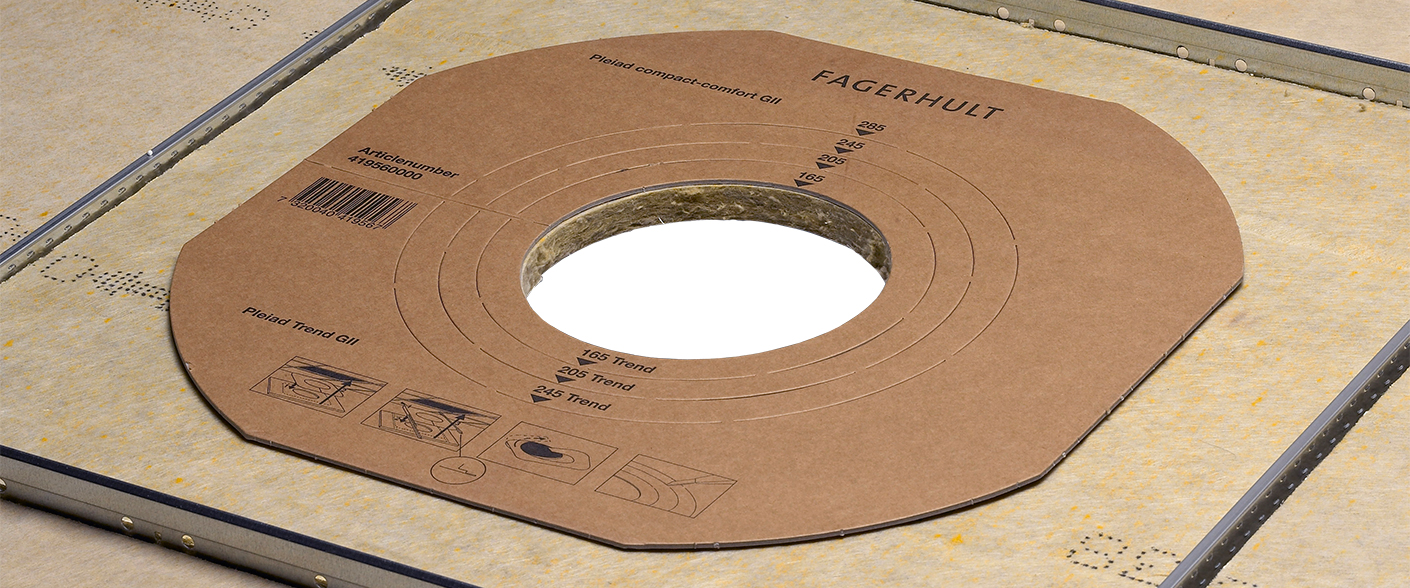

Plaque de montagePlaque d'assemblage41956
Retrofit kitRetrofit kit Ø 165–270 mm41339

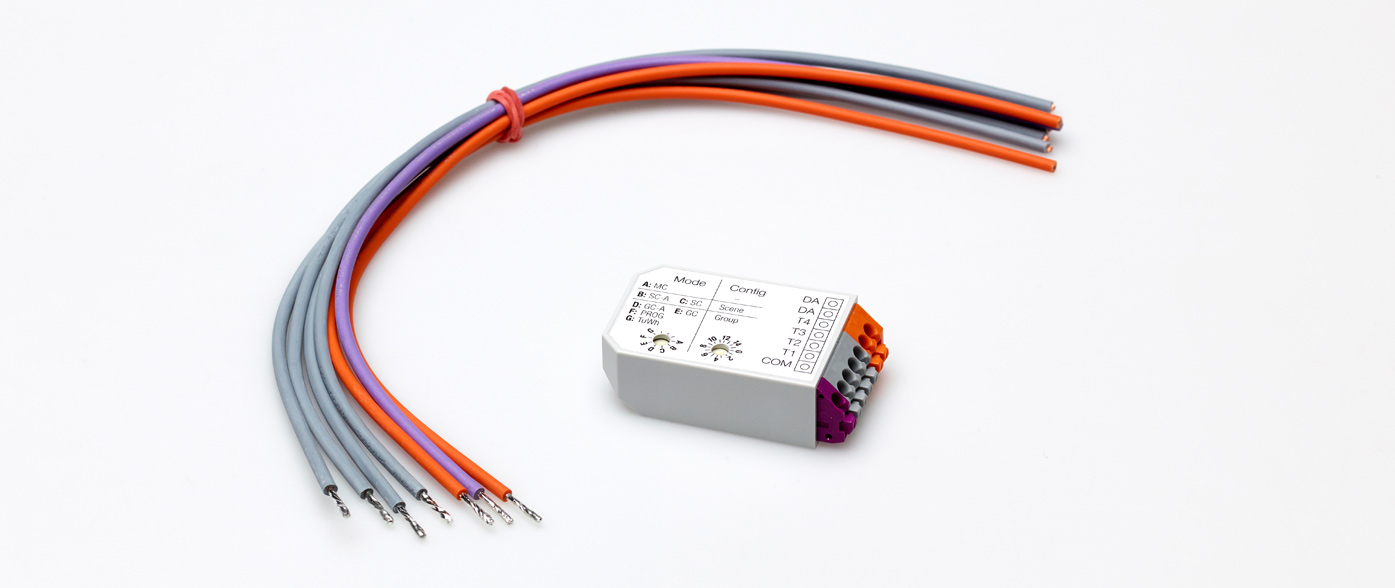

Unité d’entrée TridonicDALI XC86132
Cylindre de plafond obliqueCylindre de plafond oblique, Ø 16541638
Plaque de montageMounting plate 625 with deflector. Adapted for downlights with recess dimensions Ø 16541933
Plaque de montageMounting plate 600 with deflector. Adapted for downlights with recess dimensions Ø 16541932
Plaque de montageMounting plate HB. Adapted for downlights with recess dimensions Ø 165. Pour rail de support de 38 mm.41655

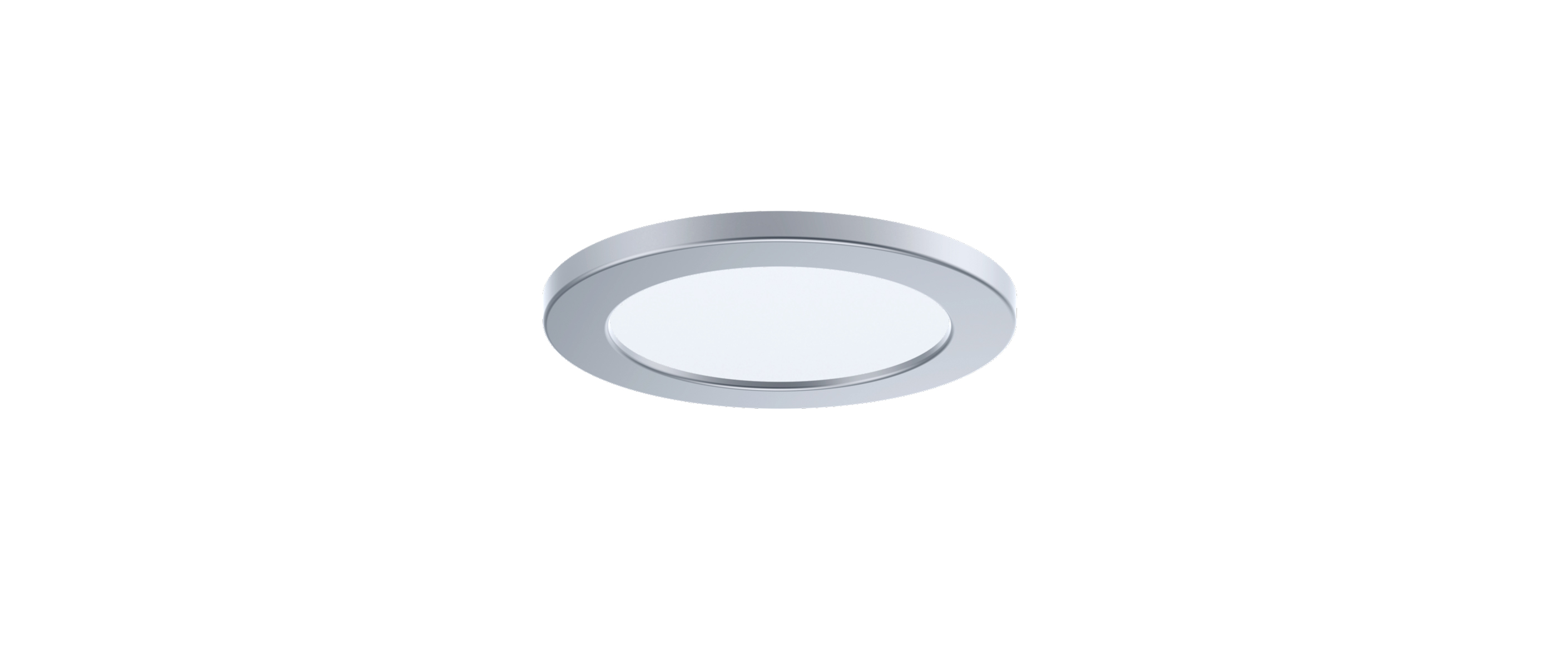

Bague décorative III + cache transp. IP 64Ø 165 mm, alu mate, IP 6441848
Bague décorative III + cache transp. IP 64Ø 165 mm, gris, IP 64 (RAL 7040)41844
Bague décorative III + cache transp. IP 64Ø 165 mm, blanc (RAL 9016), IP 6441840
Cache opale IP 54 Ø 165 mm, gris, IP 5441864

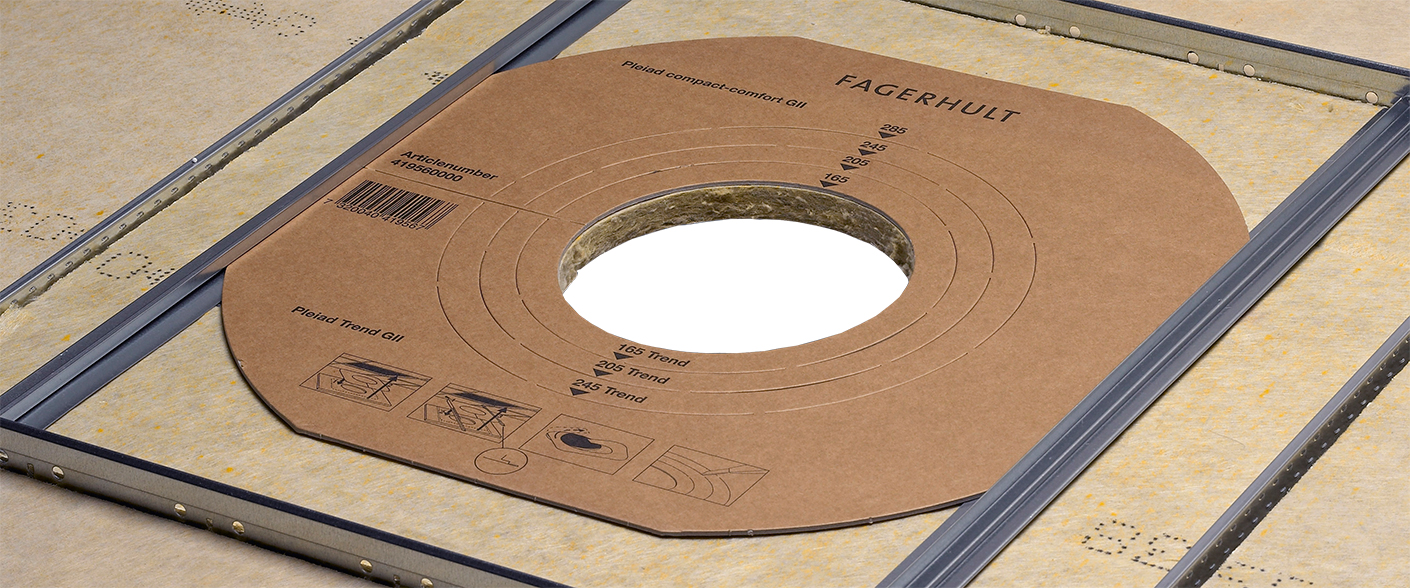

Plaque d’assemblage et des barres de soutien625 mm41959
Cache opale IP 54 Ø 165 mm, blanc (RAL 9016), IP 5441860
Plaque d’assemblage et des barres de soutien600 mm41958

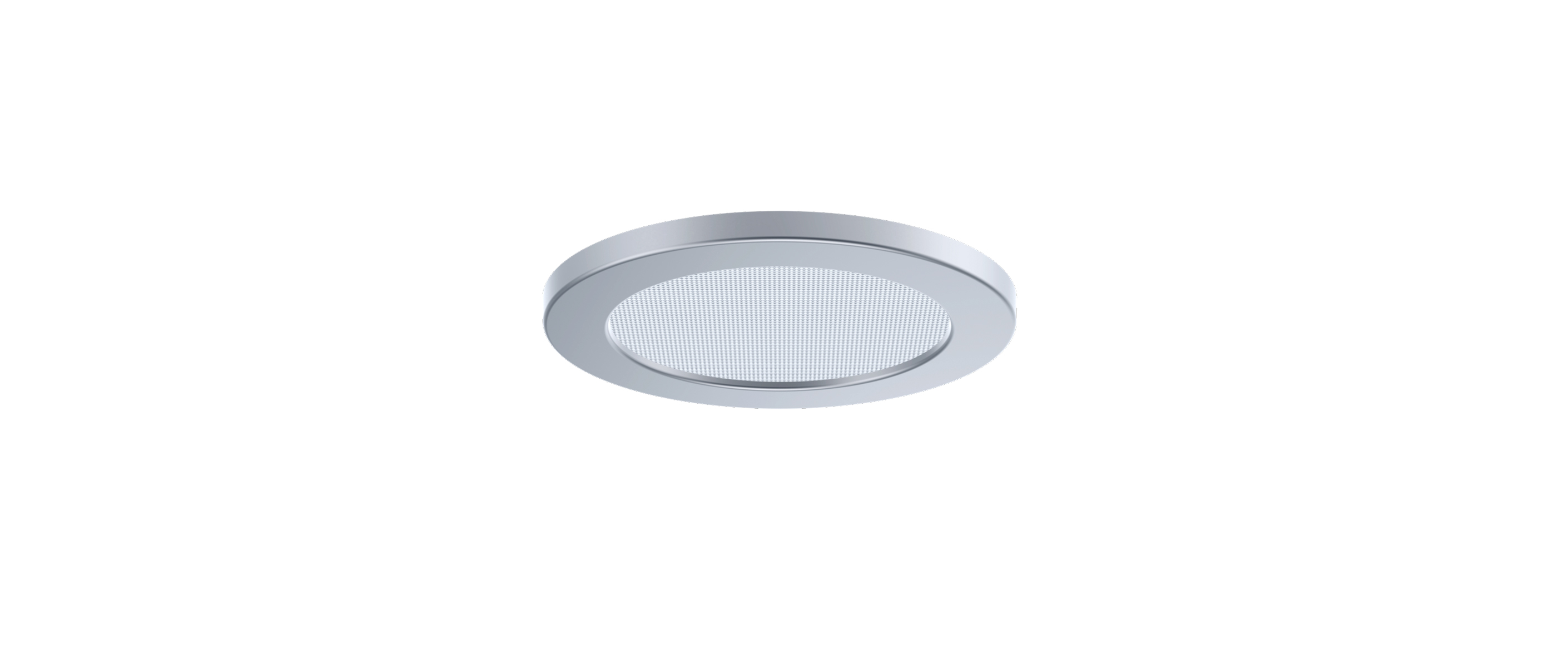

Cache Delta IP 20Ø 165 mm, blanc (RAL 9016)42031
Cache Delta IP 20Ø 165 mm, alu mate42039
Cache Delta IP 20Ø 165 mm, gris (RAL 7040)42035

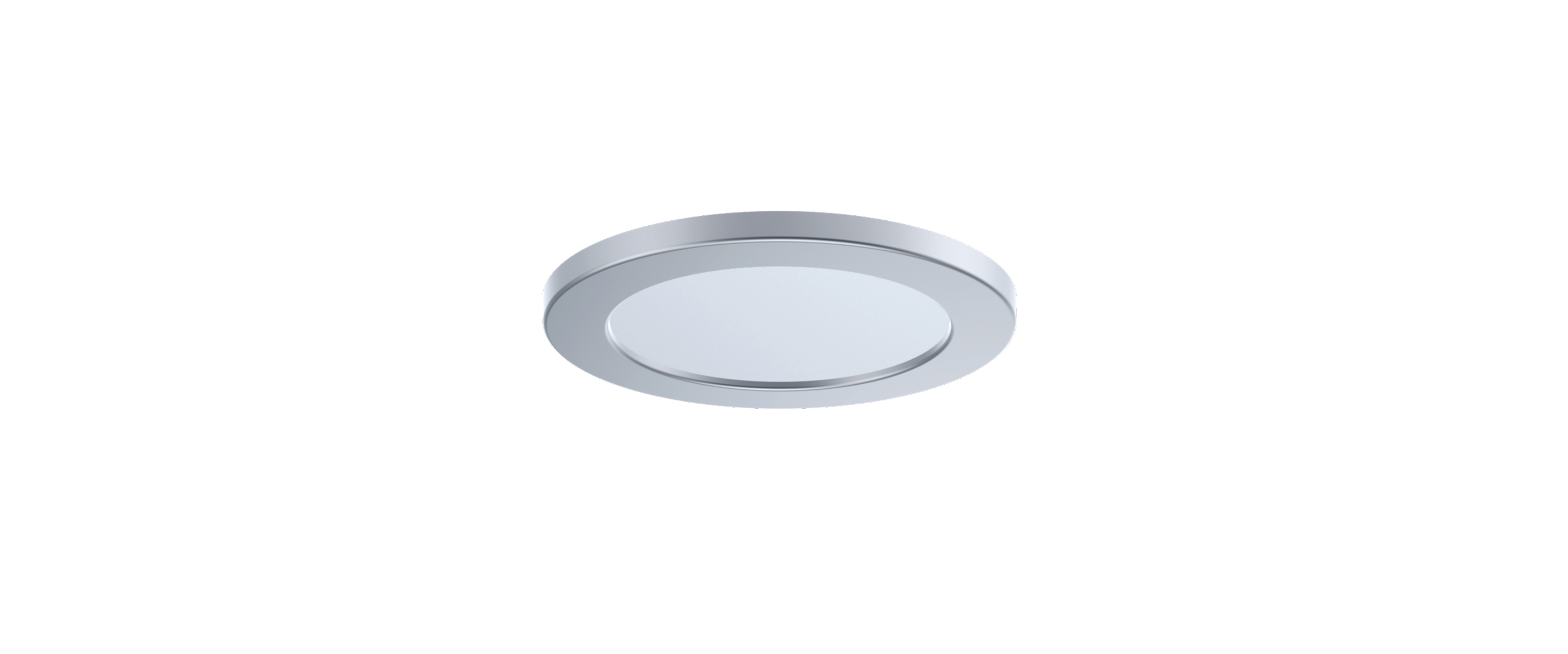

Cache opale IP 54 Ø 165 mm, alu mate, IP 5441868
Bague déco IIØ 165 mm, blanc (RAL 9016), hauteur 11 mm, diamètre extérieur 199 mm.41900
RinglightØ 165 mm, blanc (RAL 9016)41750
Bague déco IIØ 165 mm, gris (RAL 7040), hauteur 11 mm, diamètre extérieur 199 mm.41904

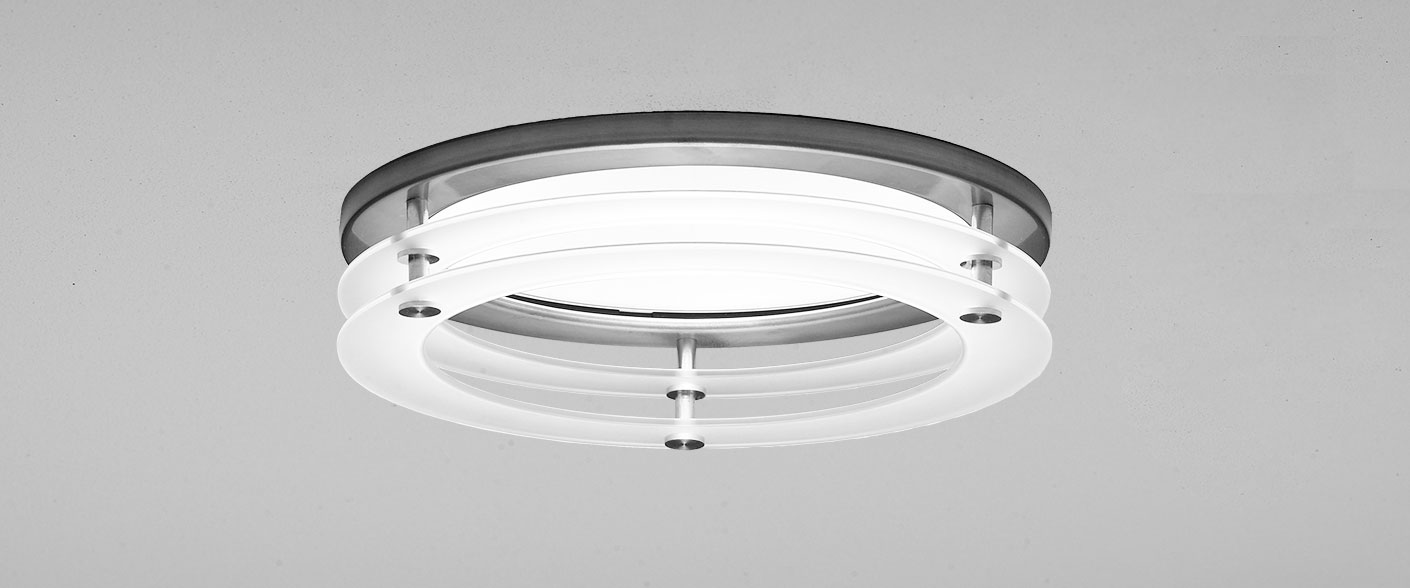

RinglightØ 165 mm, verre dépoli41754

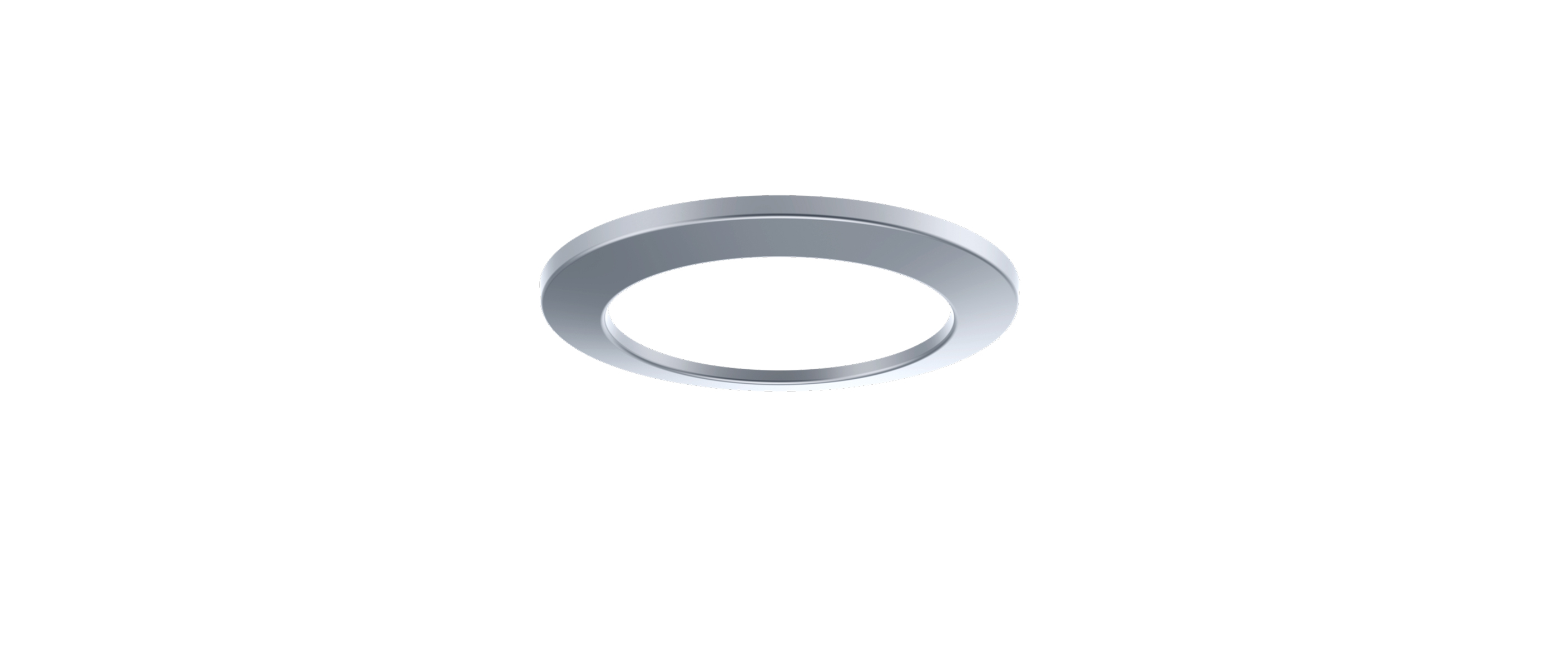

Bague déco IIØ 165 mm, alu mate, hauteur 12 mm, diamètre extérieur 200 mm.41908

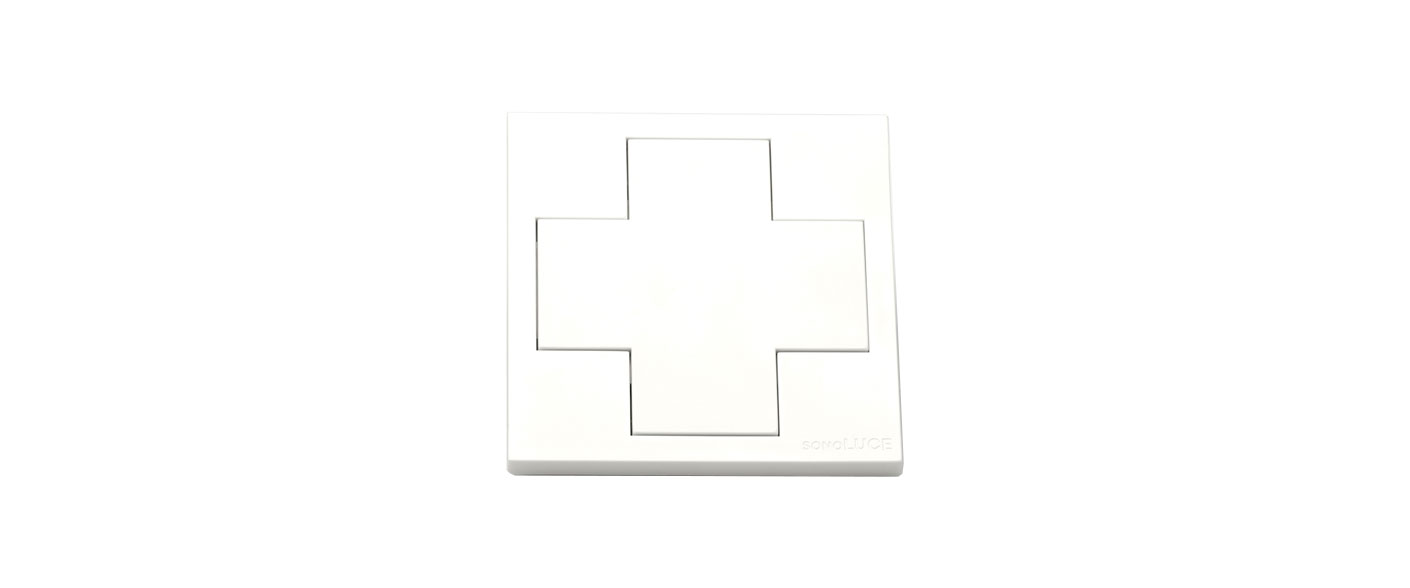

Panneaux de commande LunatoneDALI Switch Cross86354
Bague déco IIIØ 165 mm, alu mate, hauteur 10 mm, diamètre extérieur 196 mm.41928
Bague déco IIIØ 165 mm, blanc (RAL 9016), hauteur 9 mm, diamètre extérieur 195 mm.41920
Bague déco IIIØ 165 mm, gris (RAL 7040), hauteur 9 mm, diamètre extérieur 195 mm.41924
Câble de raccordement WAGO, à 3 pôlesLongeur 3.0 m, femelle + mâle, 3x1,5 mm², sans halogène.91244
Câble de raccordement WAGO, à 5 pôlesLongeur 3.0 m, femelle + mâle, 5x1,5 mm², sans halogène.91243
Câble de raccordement Wieland, à 3 pôlesCâble de jonction L=3,0 m avec connecteur mâle et femelle, 3x1,5 mm², sans halogène.92793
Raccord en T WAGORaccord en T à 3 pôles WAGO, blanc91067
Raccord en T WAGOWAGO connecteur en T, bleu88228
Câble de raccordement Wieland, à 5 pôlesCâble de jonction L=3,0 m avec connecteur mâle et femelle, 5x1,5 mm², sans halogène.92799
Plaque de protection IP 21Plaque de protection IP 21, Ø16541060
Bague décorative III + cache transp. IP 64Ø 165 mm, blanc (RAL 9016) Margard hard coated41708
Cache opale IP 54 Ø 165 mm, noir (RAL 9005 G10)41157
Cache Delta IP 20Ø 165 mm, noir (RAL 9005 G10)41154
Bague décorative III + cache transp. IP 64Ø 165 mm, noir (RAL 9005 G10)41160
Bague déco IIIØ 165 mm, noir (RAL 9005 G10), hauteur 9 mm, diamètre extérieur 195 mm.41142
Bague déco IIØ 165 mm, noir (RAL 9005 G10), hauteur 11 mm, diamètre extérieur 199 mm.41139
no-image placeholder Câble de raccordement Ensto, à 5 pôlesLongeur 3.0 m, femelle + mâle, 5x1,5 mm², sans halogène.92786
no-image placeholder Câble de raccordement Ensto, à 3 pôlesLongeur 3.0 m, femelle + mâle, 3x1,5 mm², sans halogène.92785
no-image placeholder Cordon d’alimentation EnstoLongueur 2.0 m, femelle (Sans crochet) + mâle, 5x1,5 mm², sans halogène.92788
Raccord en T EnstoEnsto Raccord en T à 3 pôles, blanc92783
Raccord en T EnstoEnsto Raccord en T à 5 pôles , gris92784
no-image placeholder Cordon d’alimentation EnstoLongueur 2.0 m, femelle (Sans crochet) + mâle, 3x1,5 mm², sans halogène.92787
