Dwide encastré
5855 Dwide 5855

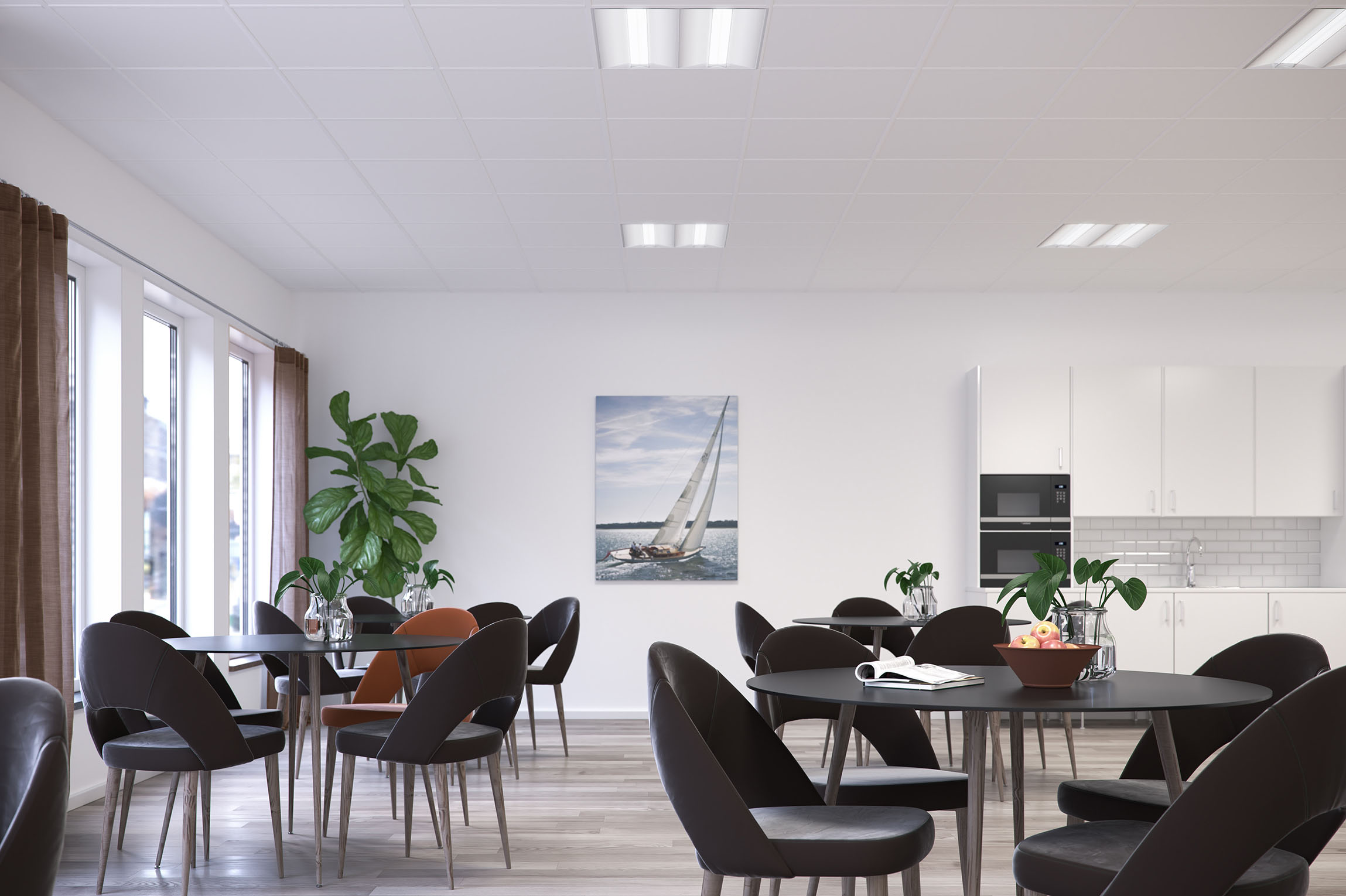

Luminaire de poste de travail encastré en trois tailles. La grille Delta offre efficacité et confort lumineux optimal et le répartiteur de lumière en acrylique répartit et distribue la lumière dans le réflecteur.
Montage
Encastrement dans faux plafonds. Espace avec ou sans ventilation.
VTB – pour faux plafonds à profilés en T apparents (15 ou 24 mm).
HB – cadre encastré permet l'installation de 600x600 dans faux plafonds à profilés en T cachés et fixation symétrique sur la plaque de plafond (épaisseur 20-22 mm).
Connexion
Raccordement dans un boîtier de ballast séparé. Borne de raccordement rapide 3x1,5 mm² (x2), raccordement ultérieur possible. 5x1,5 mm² (x2) en cas de modulation de l’éclairage. Peut également être livré avec un raccordement rapide monté sur le châssis dans le ballast, avec la possibilité d’un répartiteur en T ou d’un cordon d’alimentation mis à la terre avec fiche. Le corps du luminaire et le driver sont connectés avec un raccord rapide.
Design
Corps du luminaire en tôle d'acier laquée blanc (RAL 9016).
Grille
Delta – grille microprismatique en acrylique (PMMA) avec un fin diffuseur opale en acrylique (PMMA) à l’intérieur. Light divider en acrylique (PMMA).
Modulation de l’éclairage
Organic Response – Capteur PIR avec détection de présence et gestion par la lumière du jour. Tous ces luminaires fonctionnent en maître/esclave avec la communication IR.
Divers
Class III s’applique seulement sur le corps du luminaire. Le driver, fourni avec doit être connecté à la terre. e-Sense Organic G3 est disponible sur demande en plusieurs variantes.
Ra (IRC) 90 sur demande.
Media
La grille Delta offre efficacité et confort lumineux optimal et le répartiteur de lumière en acrylique répartit et distribue la lumière dans le réflecteur.
Organic Response – How it works
Dwide
Dwide est une famille de produits complète qui répond à tous les besoins du projet d’éclairage – qu’il s’agisse d’un bureau, d’une école ou d’un hôpital. Les luminaires encastrés, plafonniers et suspendus avec différentes...
Plus sur la famille Dwide
Document
Descriptif
Chargement...
Accessories Notor G2 Ripustettava suora/epäsuora Lamell
Filtre
| Nom | Description | Art.no. | |
|---|---|---|---|
| Nom | Description | Art.no. | |
|
Raccord en T Wieland | Raccord en T à 5 pôles Wieland | 91026 |
|
Raccord en T Wieland | Raccord en T à 3 pôles Wieland | 91025 |
|
Frame for surface mounting | Frame for surface mounting (600x600 VTB). Fits Multilume Flat (only standard and DALI), Dwide as well as Multilume Slim, Multilume Slim Hygiene & Multilume Re:Think with Organic Response. | 41026 |
|
Câble de raccordement WAGO, à 3 pôles | Longeur 3.0 m, femelle + mâle, 3x1,5 mm², sans halogène. | 91244 |
|
Câble de raccordement WAGO, à 5 pôles | Longeur 3.0 m, femelle + mâle, 5x1,5 mm², sans halogène. | 91243 |
|
Câble de raccordement Wieland, à 3 pôles | Câble de jonction L=3,0 m avec connecteur mâle et femelle, 3x1,5 mm², sans halogène. | 92793 |
|
Raccord en T WAGO | Raccord en T à 3 pôles WAGO, blanc | 91067 |
|
Raccord en T WAGO | WAGO connecteur en T, bleu | 88228 |
|
Câble de raccordement Wieland, à 5 pôles | Câble de jonction L=3,0 m avec connecteur mâle et femelle, 5x1,5 mm², sans halogène. | 92799 |
|
Frame for surface mounting | Frame for surface mounting (300x1200 VTB). Fits Multilume Flat, Dwide, (only standard and DALI), as well as Multilume Slim with DALI and Organic Response. | 41027 |
|
Box I/O Organic Response | Box I/O avec 16A relais à contact sec pour le contrôle d'unités exterieures. | 86413 |
|
External Organic Response sensor incl. DALI PSU | Extern sensor incl. DALI PSU, recessed, 1 m cable. | 86407 |
|
Interface IoT Organic Response | Interface de connection au portail Organic Response. Comprend l'alimentation électrique et les platines murales de montage. Contrôle un maximum de 150 cellules. | 86296 |
|
External Organic Response sensor incl. DALI PSU | Extern sensor incl. DALI PSU, surface mounted, 1 m cable. | 86408 |
|
External Organic Response sensor incl. DALI PSU | Extern sensor incl. DALI PSU, suspended pipe conduit installation, 1 m cable. Pipe not included. | 86409 |
|
|
External Organic Response sensor incl. DALI PSU | Extern sensor incl. DALI PSU, suspended pipe conduit installation, 3.2 m cable. Pipe not included. | 86412 |
|
|
External Organic Response sensor incl. DALI PSU | Extern sensor incl. DALI PSU, surface mounted, 3.2 m cable. | 86411 |
|
|
External Organic Response sensor incl. DALI PSU | Extern sensor incl. DALI PSU, recessed, 3.2 m cable. | 86410 |
|
Panneau de control mural sans fil Organic Response EnOcean | Panneau de control mural EnOcean, 2 boutton, Blanc | 86416 |
|
Panneau de control mural sans fil Organic Response EnOcean | Panneau de control mural EnOcean, 4 boutton, Blanc | 86417 |
|
Panneau de control mural sans fil Organic Response EnOcean | Panneau de control mural EnOcean, 4 boutton, étiqueté, Blanc | 86437 |
|
Panneau de control mural sans fil Organic Response EnOcean | Panneau de control mural EnOcean, 2 boutton, étiqueté, Blanc | 86436 |
|
Plaque de protection pour le dessus du luminaire | Plaque de protection pour le dessus du luminaire, blanc RAL 9016). | 41039 |
|
Cadre pour montage extérieur H=60 | Dwide, Multilume Re:Think & Multilume Slim, Surface mounted frame, 600x600. | 41033 |
|
|
Cadre pour montage suspendu H=60 mm | Cadre suspendu avec câbles pour Dwide & Multilume Slim 600x600 | 41034 |
|
|
Box I/O Organic Response | Box I/O avec 8A relais à contact sec pour le contrôle d'unités exterieures. | 86433 |
|
Cadre d'encastrement plafond fixe | Cadre d'encastrement pour VTB châssis 600x600 en toit fixe (épaisseur du toit 5 – 50 mm) Maxi. poids 4,5kg | 41051 |
|
Cadre d'encastrement plafond fixe | Cadre d'encastrement pour VTB châssis 300x600 en toit fixe (épaisseur du toit 5 – 50 mm) Maxi. poids 3kg | 41048 |
|
Cadre d'encastrement plafond fixe | Cadre d'encastrement pour VTB châssis 300x1200 en toit fixe (épaisseur du toit 5 – 50 mm) Maxi. poids 4kg | 41049 |
