DTI LED Type 2

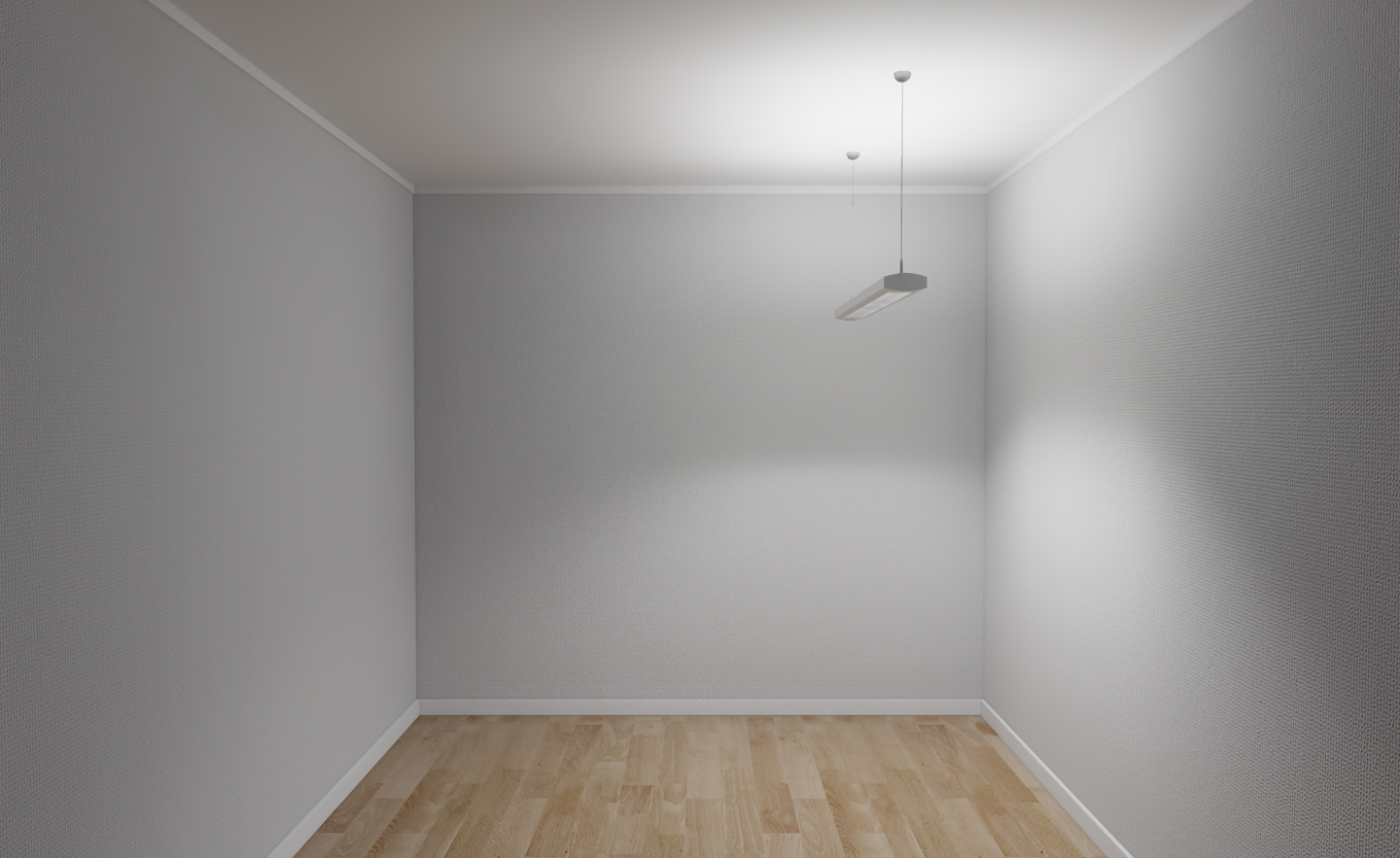

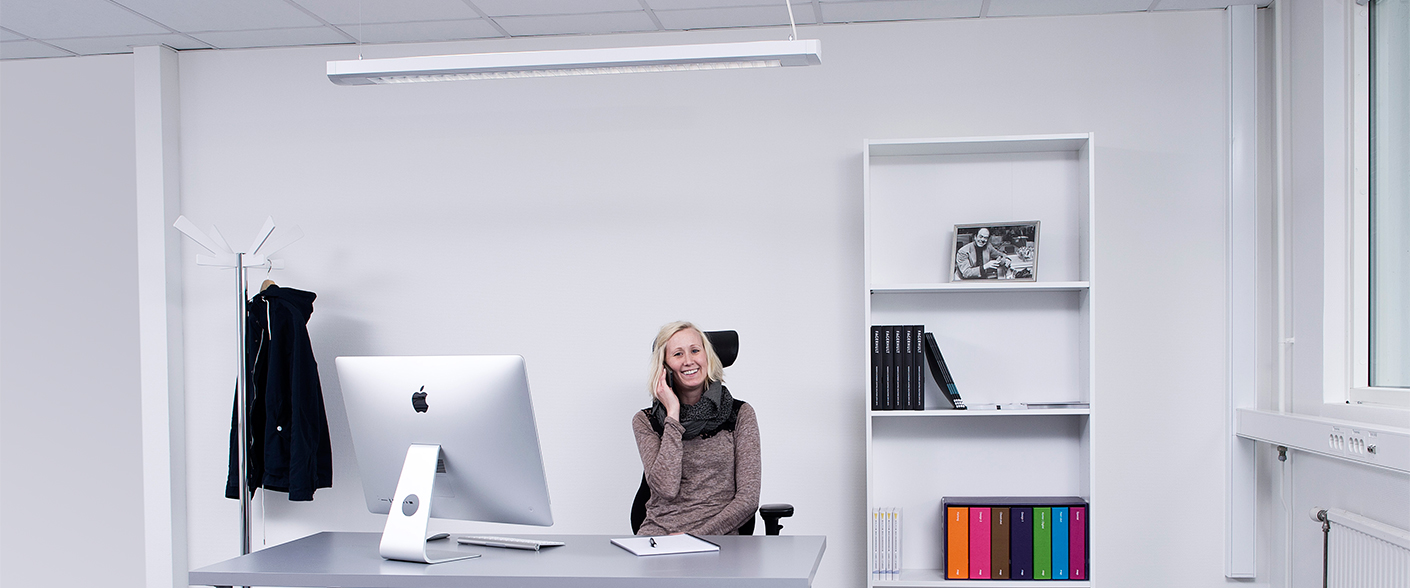

Ce luminaire suspendu adaptés aux bureaux produit une lumière directe/indirecte. La protection anti-éblouissement Beta Opti sur la lumière directe apporte une grande efficacité d'éclairage et un confort lumineux optimal.

Montage

Câble de suspension. Le montage s’effectue avec un verrou de friction au niveau du luminaire. Câble de suspension, voir Accessoires.

Connexion

Simple – le raccordement s’effectue à l’extrémité du luminaire et est caché par l'embout extérieur. Borne de raccordement rapide à 5 pôles à une extrémité du luminaire.
Rampe – Borne de connexion rapide à 5 pôles au niveau de chaque embout et câble de raccordement 3x1,5 mm² en standard. Dans le cas de modulation de l’éclairage, borne de raccordement rapide à 5 pôles, connexion monophasée possible.

Design

Corps du luminaire en tôle d'acier laquée blanc (RAL 9016), embouts extérieurs en plastique polypropylène. Lors d’une installation en ligne continue, il faut rajouter des couplers ligne continue et des embouts de fermeture (voir accessoires).

Grille

Beta Opti – grille constituée de réflecteurs latéraux et transversaux à double parabole en aluminium métallisé satiné avec un film opale intégré qui minimise le risque d'éblouissement d'inconfort dû aux diodes.

Modulation de l’éclairage

La plupart des versions peuvent être équipées d’autres dispositifs de modulation de l’éclairage.
e-Sense Active – capteur PIR avec détection de présence et gestion par la lumière du jour via DALI.
e-sense BrightSwitch - capteur PIR avec seuil lux. Gestion de présence allumé/éteint. Gestion d’absence disponible sur demande.
e-Sense Connect – commande de présence et de lumière du jour. Luminaires à capteur PIR. Communication RF via l’unité de commande.

Accessories

Accessoires de montage.

Divers

Les luminaires Fagerhult Plus sont livres complètement assemble avec filins de suspension et câble d’alimentation sans halogène.

CLO (Constant Light Output) permet de maintenir le flux lumineux du luminaire durant toute sa durée de vie.

Media

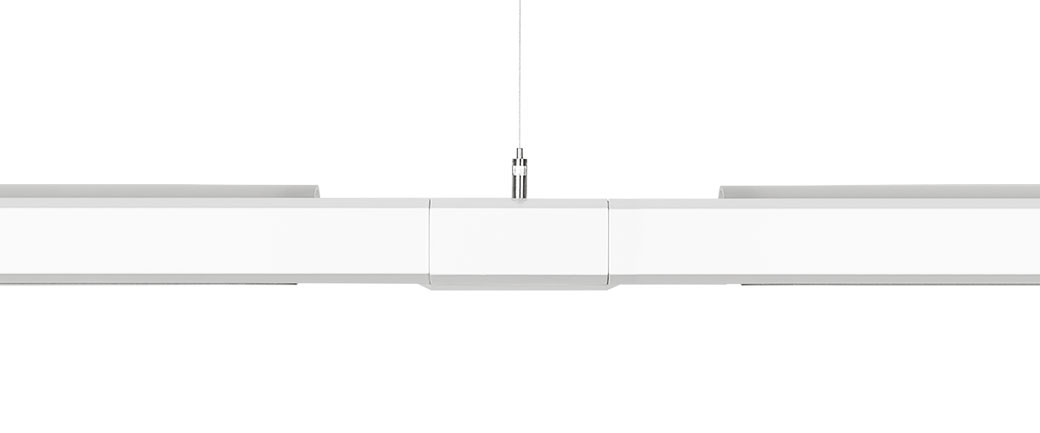

Coupler pour montage en ligne continue est disponible en accessoire.

DTI LED

DTI, Direct et Indirect, est une solution universelle for un éclairage performant. Un classique qui couvre les besoins en éclairage pour tous types d’application. L’éclairage direct favorise la vision pour le travail. L’éclairage ...

Plus sur la famille DTI LED

Document

Descriptif

Filtre

Code article W lm CCT, K Couleur Module Longueur, mm Largeur, mm Hauteur, mm Installation Distribution lumineuse Modulation de l’éclairage CLO fonction Autres caractéristiques
Code article W lm CCT, K Couleur Module Longueur, mm Largeur, mm Hauteur, mm Installation Distribution lumineuse Modulation de l’éclairage CLO fonction Autres caractéristiques
29470 20 2900 3000 Blanc 1200 1365 141 58 Simple 50/50
29470-16 20 2900 3000 Blanc 1200 1365 141 58 Simple 50/50
29470-402 20 2890 3000 Blanc 1200 1365 141 82 Simple 50/50 DALI/impulsion de phase Yes
29470-449 20 2890 3000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29470-515 20 2900 3000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29470-538 20 2890 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Active Yes 1 tirette
29471 33 4740 3000 Blanc 1200 1365 141 58 Simple 50/50
29471-16 33 4740 3000 Blanc 1200 1365 141 58 Simple 50/50
29471-402 33 4740 3000 Blanc 1200 1365 141 58 Simple 50/50 DALI/impulsion de phase Yes
29471-449 33 4742 3000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29471-515 33 4740 3000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29472 40 5530 3000 Blanc 1200 1365 141 58 Simple 50/50
29472-16 40 5530 3000 Blanc 1200 1365 141 58 Simple 50/50
29472-402 40 5532 3000 Blanc 1200 1365 141 82 Simple 50/50 DALI/impulsion de phase Yes
29472-449 40 5532 3000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29472-457 40 5532 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect sensor Yes
29472-458 40 5532 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect Yes
29472-515 40 5530 3000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29472-533 40 5530 3000 Blanc 1200 1365 141 58 Début/simple 50/50 e-Sense Organic
29472-537 40 5532 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Active Master Yes
29472-538 40 5532 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Active Yes 1 tirette
29473 46 6390 3000 Blanc 1200 1365 141 58 Simple 50/50
29473-402 46 6391 3000 Blanc 1200 1365 141 82 Simple 50/50 DALI/impulsion de phase Yes
29473-449 46 6391 3000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29473-457 46 6391 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect sensor Yes
29473-458 46 6391 3000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect Yes
29473-474 46 6390 3000 Blanc 1200 1365 141 58 Simple 50/50 Phase-pulse
29473-515 46 6390 3000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29473-533 46 6390 3000 Blanc 1200 1365 141 58 Début/simple 50/50 e-Sense Organic
29474 20 3040 4000 Blanc 1200 1365 141 58 Simple 50/50
29474-16 20 3040 4000 Blanc 1200 1365 141 58 Simple 50/50
29474-402 20 3042 4000 Blanc 1200 1365 141 82 Simple 50/50 DALI/impulsion de phase Yes
29474-449 20 3042 4000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29474-515 20 3040 4000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29475 33 4990 4000 Blanc 1200 1365 141 58 Simple 50/50
29475-16 36 4800 4000 Blanc 1200 1365 141 58 Simple 50/50
29475-402 33 4991 4000 Blanc 1200 1365 141 82 Simple 50/50 DALI/impulsion de phase Yes
29475-449 33 4991 4000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29475-515 36 4800 4000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29475-538 33 4991 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Active Yes 1 tirette
29476 40 5820 4000 Blanc 1200 1365 141 58 Simple 50/50
29476-16 40 5820 4000 Blanc 1200 1365 141 58 Simple 50/50
29476-402 40 5823 4000 Blanc 1200 1365 141 82 Simple 50/50 DALI/impulsion de phase Yes
29476-449 40 5823 4000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29476-457 40 5823 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect sensor Yes
29476-458 40 5823 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect Yes
29476-515 40 5820 4000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29476-533 40 5820 4000 Blanc 1200 1365 141 58 Début/simple 50/50 e-Sense Organic
29476-537 40 5823 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Active Master Yes
29477 46 6730 4000 Blanc 1200 1365 141 58 Simple 50/50
29477-402 46 6730 4000 Blanc 1200 1365 141 58 Simple 50/50 DALI/impulsion de phase Yes
29477-449 46 6727 4000 Blanc 1200 1365 141 82 Simple 50/50 Phase-pulse Yes
29477-457 46 6727 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect sensor Yes
29477-458 46 6727 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Connect Yes
29477-515 46 6730 4000 Blanc 1200 1365 141 58 Simple 50/50 e-Sense BrightSwitch on/off
29477-533 46 6730 4000 Blanc 1200 1365 141 58 Début/simple 50/50 e-Sense Organic
29477-538 46 6727 4000 Blanc 1200 1365 141 82 Simple 50/50 e-Sense Active Yes 1 tirette
29480 20 2890 3000 Blanc 1200 1365 141 58 Ligne continue 50/50
29480-402 20 2890 3000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29481 33 4740 3000 Blanc 1200 1365 141 58 Ligne continue 50/50
29481-402 33 4742 3000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29482 40 5530 3000 Blanc 1200 1365 141 58 Ligne continue 50/50
29482-402 40 5532 3000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29483 46 6390 3000 Blanc 1200 1365 141 58 Ligne continue 50/50
29483-402 46 6391 3000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29484 20 3040 4000 Blanc 1200 1365 141 58 Ligne continue 50/50
29484-402 20 3042 4000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29485 33 4990 4000 Blanc 1200 1365 141 58 Ligne continue 50/50
29485-402 33 4991 4000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29486 40 5820 4000 Blanc 1200 1365 141 58 Ligne continue 50/50
29486-402 40 5823 4000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29487 46 6730 4000 Blanc 1200 1365 141 58 Ligne continue 50/50
29487-402 46 6727 4000 Blanc 1200 1365 141 82 Ligne continue 50/50 DALI/impulsion de phase Yes
29668 40 6020 4000 Blanc 1500 1665 141 58 Simple 50/50
29668-402 40 6020 4000 Blanc 1500 1665 141 58 Simple 50/50 DALI/impulsion de phase Yes
29668-449 40 6020 4000 Blanc 1500 1665 141 58 Simple 50/50 Phase-pulse
29670 40 5720 3000 Blanc 1500 1665 141 58 Simple 50/50
29670-402 40 5720 3000 Blanc 1500 1665 141 58 Simple 50/50 DALI/impulsion de phase Yes
29670-449 40 5720 3000 Blanc 1500 1665 141 58 Simple 50/50 Phase-pulse
29671 52 7350 3000 Blanc 1500 1665 141 58 Simple 50/50
29671-402 52 7350 3000 Blanc 1500 1665 141 58 Simple 50/50 DALI/impulsion de phase Yes
29672 52 7730 4000 Blanc 1500 1665 141 58 Simple 50/50
29672-402 52 7730 4000 Blanc 1500 1665 141 58 Simple 50/50 DALI/impulsion de phase Yes

Filtre

Nom Description Art.no.
Nom Description Art.no.
Télécommande de e-Sense ConnectTélécommande (pour le groupage) avec e-Sense Connect86301
Dispositif de ligneDispositif de ligne avec fixation de câble, blanc/pce91681
Rail de support avec clips et fixationsL=600/625 mm, profilé de support : 15, charge max. : 75N /paire90015
Rail de support avec clips et fixationsL=600/625 mm, profilé de support : 25, charge max. : 75N /paire 94067
Suspension à câble pour rail de supportSuspension à câble pour rail de support 90015, 90016, 90017, 94052, 94067, 94068.91426
Rail de support avec clips et fixationsL=1200/1250 mm, profilé de support : 15, charge max. : 120/30N / paire90016
Rail de support avec clips et fixationsL=1200/1250 mm, profilé de support : 25, charge max. : 120/30N / paire94068
Rail de support (référence/paire)L=600 mm, profilé de support : 25/15, charge max. : 75N /paire90017
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Rond - câble transparent (96382+96390)95355
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Rond - pour T-Bars 25 mm, câble blanc/pcs96388
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Rond - pour T-Bars 25 mm, câble blanc (96384+96388)95356
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Carré - câble blanc/pcs96374
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Carré - pour T-Bars 25 mm, câble blanc (96372+96376)95364
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Carré - câble transparent/pcs96378
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Carré - pour T-Bars 25 mm, câble transparent (96372+96379)95365
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Carré - pour T-Bars 25 mm, câble transparent/pcs96379
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Carré - câble blanc (96370+96374)95362
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Carré - pour T-Bars 25 mm, câble blanc/pcs96376
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Rond - pour T-Bars 25 mm, câble transparent (96385+96391)95353
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Rond - câble blanc/pcs96386
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Carré - pour T-Bars 25 mm, câble transparent (96373+96379)95361
Suspension de câble pour montage sur rampeCache Piton Large Rond pour T-Bars 25 mm/pcs96385
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Carré - câble transparent (96370+96378)95363
Suspension de câble pour montage sur rampeCache piton Large Carré - pour T-Bars 25 mm/pcs96373
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Carré - pour T-Bars 25 mm, câble blanc (96373+96376)95360
Suspension de câble pour montage sur rampeCache piton Petit Rond/pcs96382
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Carré - câble transparent (96371+96378)95359
Suspension de câble pour montage sur rampeCache piton Large Carré/pcs96371
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Carré - câble blanc (96371+96374)95358
Suspension de câble pour montage sur rampeCache piton Petit Rond pour T-Bars 25 mm/pcs96384
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Rond - pour T-Bars 25 mm, câble transparent (96385+96391)95357
Suspension de câble pour montage sur rampeCache piton Petit Carré pour T-Bars 25 mm/pcs96372
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Rond - pour T-Bars 25 mm, câble blanc (96385+96388)95352
Suspension de câble pour montage sur rampeCache piton Petit Carré/pcs96370
ParoiParoi, blanc/paire91683
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Rond - câble blanc (96383+96386)95350
Suspension de câble pour montage sur rampeCache piton Large Rond/pcs96383
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Rond - câble transparent/pcs96390
Suspension de câble pour montage sur rampe, 3x0,75 mm²Cache piton Large Rond - pour T-Bars 25 mm, câble transparent/pcs96391
Télécommande de e-Sense BrightSwitchRemote control86359
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large Rond - câble transparent (96383+96390)95351
Suspension de câble pour montage isolé, 3x0,75 mm²Caches piton Large + Petit Rond - câble blanc (96382+96386)95354
Dongle IR pour e-Sense OrganicDongle IR pour luminaire équipé de e-Sense Organic.86279
Télécommande de e-Sense ConnectUnité de commande avec e-Sense Connect86300
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Rond - pour T-Bars 25 mm, câble blanc (96384+96389)95372
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Rond - câble blanc/pcs96387
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Carré - pour T-Bars 25 mm, câble transparent (96372+96381)95381
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Rond - pour T-Bars 25 mm, câble transparent/pcs96393
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Carré - pour T-Bars 25 mm, câble blanc (96372+96377)95380
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Rond - pour T-Bars 25 mm, câble blanc/pcs96389
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Carré - câble transparent (96370+96380)95379
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Carré - câble blanc/pcs96375
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Carré - câble blanc (96370+96375)95378
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Carré - câble transparent/pcs96380
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Carré - pour T-Bars 25 mm, câble transparent/pcs96381
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Carré - pour T-Bars 25 mm, câble transparent (96373+96381)95377
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Carré - pour T-Bars 25 mm, câble blanc/pcs96377
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Carré - pour T-Bars 25 mm, câble blanc (96373+96377)95376
Suspension de câble pour montage sur rampe, 5x0,75 mm²Cache piton Large Rond - câble transparent/pcs96392
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Carré - câble transparent (96371+96380)95375
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Carré - câble blanc (96371+96375)95374
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Rond - pour T-Bars 25 mm, câble blanc (96385+96389)95368
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Rond - pour T-Bars 25 mm, câble transparent (96384+96393)95373
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Rond - câble blanc (96382+96387)95370
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Rond - câble transparent (96383+96392)95367
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large + Petit Rond - câble transparent (96382+96392)95371
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Rond - câble blanc (96383+96387)95366
Suspension de câble pour montage isolé, 5x0,75 mm²Caches piton Large Rond - pour T-Bars 25 mm, câble transparent (96385+96393)95369
Kit suspension "discrète"Kit suspension91696
Pince coupantePince coupante/pce94248
Câble de raccordement de l'unité de commande de e-Sense ConnectCâble de raccordement entre l'unité de commande et l'unité de manœuvre avec e-Sense Connect86303
TélécommandeTélécommande86415
Télécommande e-Sense ActiveTélécommande de programmation86414
Box I/O e-Sense Organic G3Box I / O avec relais à contact sec pour le contrôle d'unités exterieures.86413
Interface IoT e-Sense OrganicInterface de connection au portail e-Sense Organic. Comprend l'alimentation électrique et les platines murales de montage. Contrôle un maximum de 150 cellules.86296
