Monitor

Se artikler

Installation

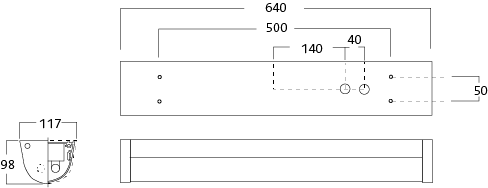

Armatur til væg- eller loftsmontering. Fire Ø 6 mm-monteringshuller.

Tilslutning

Tilslutning via to indføringshuller Ø 20 mm placeret på armaturets overside eller via knockout i gavle (forskruninger medfølger). Midterplaceret klemrække 5 x 2,5 mm², gennemfortrådning muligt.

Udførelse

Armaturhus i ekstruderet aluminium, gavle i støbt aluminium. Armaturet er lakeret i alugrå (RAL 9006) str. Sikkerhedsskrue (torx med sikkerhedsskrue) til fastgørelse af kuplen.

Afskærmning

Opal kuppel i ekstruderet polykarbonat med en linjeprismatisk underside.

Lysregulering

DALI/fasestyring (impuls) som standard. Amber night light kræver 2 DALI adresser.

Øvrigt

Varianter med Amber via egen DALI-adresse: 16 W, 1333 lm, 83 lm/w

Billeder

Gavl med sikkerhedsskrue.

Glat aluminiumsgavl.

Monitor

Monitor er et armatur til almen belysning inden- og udendørs, som monteres på væg eller på loftet. Velegnet til forskellige typer af ankomsthaller, passager og trappehuse. Afskærmningen har en linjeprismatisk underside, som...

Se mere om familien Monitor

Dokumenter

Monteringsanvisning

Tilslutning DALI og fasestyring

Rengøringsvejledning

DWG

MAX

FBX

3Ds

Specifikationer

Effekt, lysstrøm og effektivitet for Amber natlys – se under Øvrigt herover.

Filter Artikler

Best.nr. W lm CCT, K Farve Længde, mm Lysstyring Øvrigt
Best.nr. W lm CCT, K Farve Længde, mm Lysstyring Øvrigt
35336-402 13 1502 3000 Alugrå 640 DALI/Fasestyring
35337-402 13 1533 4000 Alugrå 640 DALI/Fasestyring
35410-402 16 1333 3000 Alugrå 640 DALI/Fasestyring Amber
35411-402 16 1333 4000 Alugrå 640 DALI/Fasestyring Amber
