Hur fungerar det rent tekniskt?

På LED-korten sitter en blandning av dioder som ger varmt eller kallt ljus. Genom att blanda ljus från dessa kan vi få färgtemperaturer mellan 2700–6500 Kelvin ut ur armaturen. Allt styrs med DALI Device Type 8 och det kan göras med olika typer av kontrollenheter beroende på vad vi vill ha. De enklare panelerna har knappar eller reglage där färgtemperaturen styrs med ett reglage och intensiteten med ett annat.

Vid en automatisk dynamisk styrning i färg och intensitet används ett routersystem, som går över tid. Färgtemperatur och intensitet regleras efter klockan och inte efter de faktiska ljusförhållandena utomhus eftersom det då skulle bli väldigt mörkt i rummet under vintermånaderna.

DALI teknik

För att styra färgtemperaturen i en armatur med DALI-don som inte kommunicerar enligt DALI-tillägg 209 for control gear (DALI Device type 8) krävs två DALI-adresser, där en adress används för de kalla dioderna och en för de varma dioderna. För att få t.ex. 4000 K krävs programmering och kontrollmätning med en spektrometer. Om man i en applikation vill ha fasta scener för ex vis 3000, 4000, 5000 och 6000 K innebär det en hel del programmering och mätning.

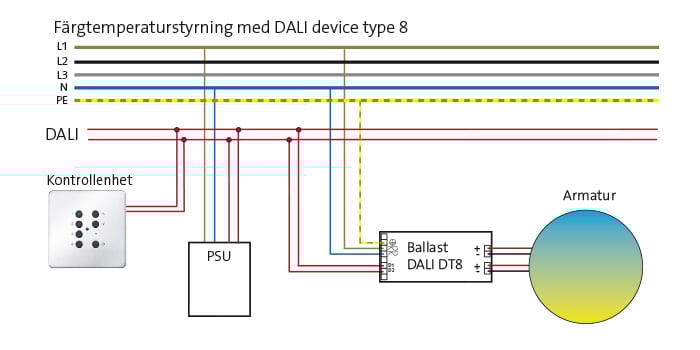

DALI Device Type 8

Genom att använda ett DALI-don som är kompatibelt med DALI Device Type 8 tillhandahålls funktionalitet för att styra bland annat färgtemperatur.

DALI-don som är kompatibla med DALI Device Type 8 styrs med endast en DALI-adress som styr både de kalla och de varma dioderna.

Funktion med olika färgtemperaturer kräver alltså ingen programmering med avseende på blandning av kallt och varmt ljus då logiken finns inbyggd i donen. Önskade färgtemperaturer i olika scener väljs direkt vid programmering.
