Belysningslösningar för inomhusport

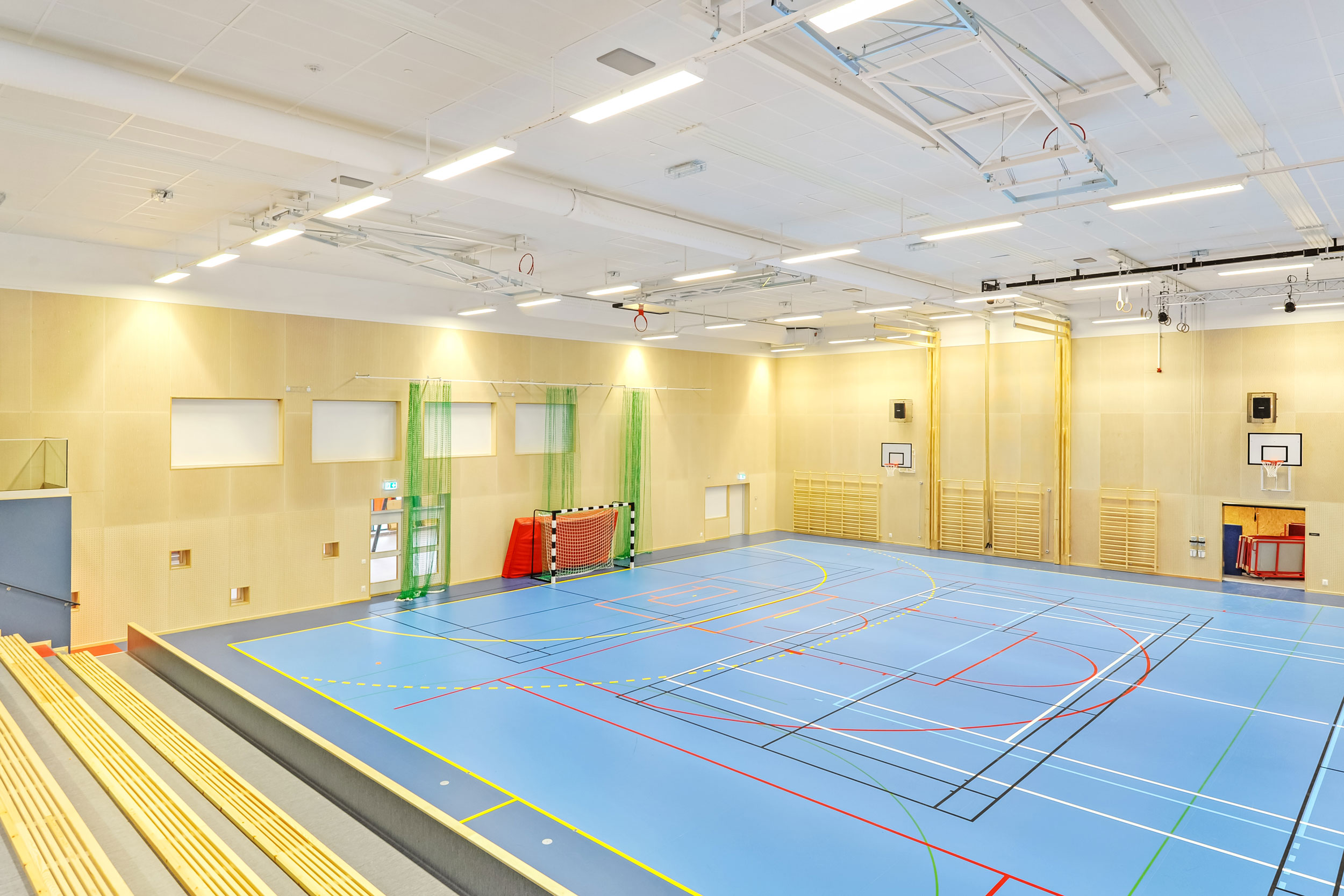

En hall med en spel- eller aktivitetsyta av 40 x 20 meter för handboll, innebandy, volleyboll, basket, ja vad som helst egentligen. Här gäller att ha tillräckligt ljus på planen, oavsett sport. Normalt ljus vid tävlingar och matcher är 750 lux på golvet och lägre nivåer vid träning eller skolgymnastik. Här finns även krav på vertikala belysningsstyrkor för att kunna se höga bollar och med- och motspelare. I en sådan här hall är naturligtvis placeringen av armaturerna viktig för att undvika störande bländning.

Basketplanen upptar en mindre yta i hallen och är ofta lika mycket show som sport. Här behövs ett ljus som är lite extra för att lyfta stämningen och matchen. Själva basketplanen bör vara mycket ljusare än området runt. Sportbelysning blir showbelysning som kan dimmas och regleras med maximal flexibilitet.

Multihall

En normalt optimerad lösning för stora hallar för handboll, innebandy etc.
32 st Excis LED medelstrålande med ett flöde på 20 000 lumen.
Montagehöjd 7 meter.
Medelbelysning 530 lux.

Lösningen uppfyller jämnhetskraven och bländtal enligt sporthallsstandarden SS-EN 12193:2007 och Måttboken från SKL enligt Klass 2 för träning och tävling i lägre divisioner.

Ljussstyrning i multihallen

Det förekommer naturligtvis många olika varianter på hallar och hur de är byggda rent fysiskt. I sporthallar är det bra att ha med styrning redan i planeringsstadiet, och då är en DALI-styrning det självklara, och i många fall, det enda valet.

Ibland finns en vikvägg i mitten för att kunna dela av för skolgymnastik på två planer, eller så är hallen dubbelt så stor med vikvägg i mitten för att få två fullstora planer.

En del hallar har även möjlighet att dela upp ytan i flera mindre delar och detta bör självklart finnas med i planeringsfasen av styrningen. Delning med vikvägg bör även dela närvarodetekteringen av lokalen.

Produkter

Excis LED

Excis är en armatur utvecklad för sporthallar. Armaturen är bollskyddscertifierad enligt VDE 0710-13 och klarar av att ge ett bra, bländfritt ljus även från högre höjder.

Gå till produkt

Ishockey är en av de snabbaste lagsporterna och kräver mycket ljus, både för spelare, domare och publik. Det gäller att kunna uppfatta vad som händer. I lägre serier räknars ofta med 600 lux på isen, vid TV-sändningar i högre serier minst 1000 lux och ibland även högre. Dessutom vill man kunna styra ljuset beroende vad som sker, vid line-upen arbetar man ofta med lägre nivåer och någon form av spotlights som följer spelarna, likaså i pausen. Det gäller att styrningen är med.

Lösning med 600 lux

Lösningen uppfyller jämnhetskraven och bländtal enligt sporthallsstandarden SS-EN 12193:2007 och Måttboken från SKL enligt Klass 2 för träning och tävling i lägre divisioner.

Hockeyhall

136 st InduLED medelstrålande 12 000 lm.
Montagehöjd 7 meter.
Medelbelysning 600 lux på isen.



Lösning med 1000 lux

Lösningen uppfyller Svenska Ishockeyförbundets riktlinjer för högre divisioner.

Hockeyhall

249 st InduLED medelstrålande 12 000 lm.
Montagehöjd 11 meter.
Medelbelysning 1014 lux på isen.

Produkter

InduLED Medelstrålande

Gå till produkt

Hallar för tennis har lite annan utformning och andra krav på belysningen än vanliga multihallar. Normalt är 500 lux på spelytan med tillägg för en yta på 2 meter utanför sidlinjen respektive 3 meter bakom baslinjen.

För att undvika bländning vid serve och smash när blicken riktas uppåt placeras armaturerna utmed ytans sidor. Tennis ställer höga krav på vertikalljuset när en liten boll som kommer emot dig mot en föränderlig bakgrund.

Vertikalbelysningen är viktig eftersom du måste se bollen på olika höjder och kunna räkna ut var bollen kommer och reagera snabbt.

Ljusberäkning Tennisshall

22 st Excis LED Asymmetrisk 20 000 lm
Montagehöjd 7 m (armaturerna är vinklade 15° in mot mitten)
Medelbelysning 501 lux på spelytan inklusive omgivande yta.

Lösningen uppfyller jämnhetskraven och bländtal enligt sporthallsstandarden SS-EN 12193:2007 och Måttboken från SKL enligt Klass 2 för träning och tävling i lägre divisioner.

Produkter

Excis LED

Excis är en armatur utvecklad för sporthallar. Armaturen är bollskyddscertifierad enligt VDE 0710-13 och klarar av att ge ett bra, bländfritt ljus även från högre höjder.

Gå till produkt

En squashhall skiljer sig lite från andra hallar eftersom även väggarna är spelyta där bollen kan studsa och därför är det viktigt att beakta även väggarnas belysningsstyrka och jämnhet vid beräkning. Armaturerna bör placeras minst en meter ut från sidoväggana för att undvika bländning.

Vertikalbelysningen är viktig eftersom du måste se bollen på olika höjder och kunna räkna ut var bollen kommer och reagera snabbt.

Squashhall

8 st Excis LED bredstrålande 12 000 lm
Montagehöjd 5,6 m
Medelbelysning 760 lux på spelytan, 506 lux på främre väggen, 470 lux på sidoväggar och 420 lux på bakväggen.

Lösningen uppfyller jämnhetskraven och bländtal enligt sporthallsstandarden SS-EN 12193:2007 och Måttboken från SKL enligt Klass 1 för tävling i högre divisioner.

Produkter

Excis LED

Excis är en armatur utvecklad för sporthallar. Armaturen är bollskyddscertifierad enligt VDE 0710-13 och klarar av att ge ett bra, bländfritt ljus även från högre höjder.

Gå till produkt

Standard för sportbelysning

Liksom på många andra områden finns en standard för belysning av sportanläggningar.  Standarden SS-EN 12193:2007, Ljus och belysning – Sportbelysning, definierar kraven för belysning för olika sporter indelat i tre klasser där man kan hitta ljusnivåer för skolidrott, träning och tävlingar på olika nivåer.

Läs mer om SS-EN 12193:2007.
