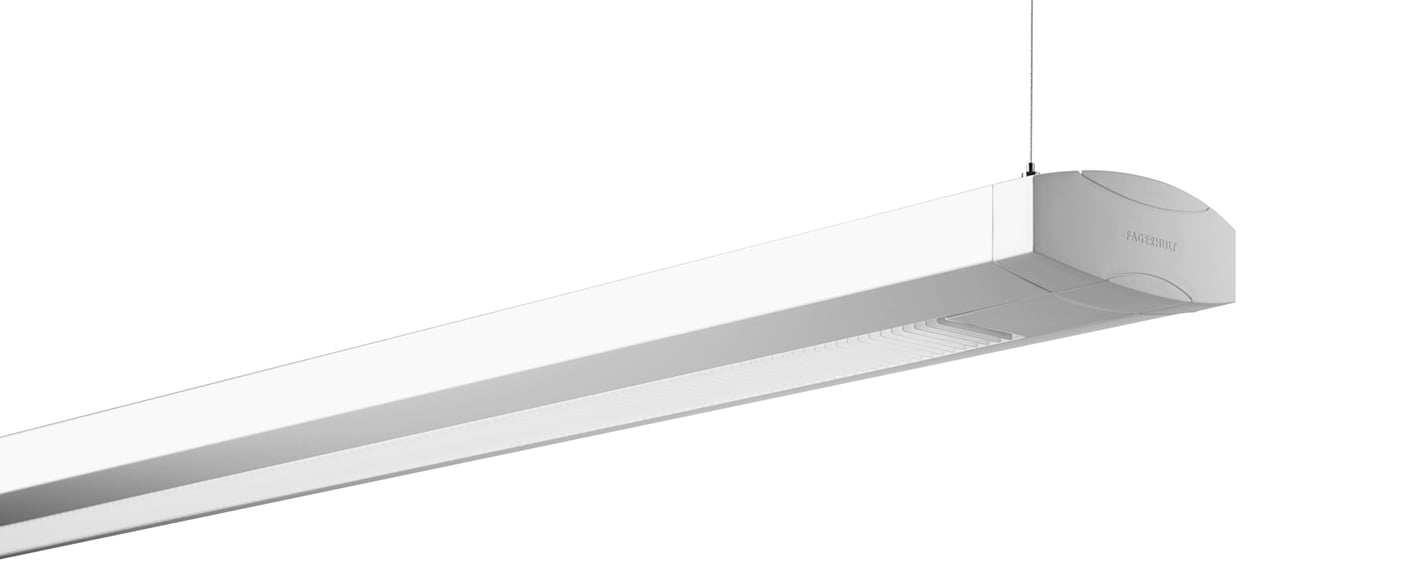

DTI type 3 Lamell

En pendlad arbetsplatsarmatur med T5 som skapar direkt/indirektljus. Lamell-bländskydd på direktljuset ger effektivitet och ljuskomfort.

Montage

Wirependel. Montaget sker med friktionslås vid armatur. Wireupphäng, se tillbehör.

Anslutning

Armaturen är försedd med 2,4 m anslutningsledning 3x1,0 mm² samt jordad stickpropp. Anslutningsledning mynnar ut på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -368 och -436 levereras armaturen med 2,4 m anslutningsledning 5x0,75mm² exkl. stickpropp.

Utförande

Armaturstomme i vitlackerad (RAL 9016) stålplåt, yttergavlar i polypropenplast. Ovansidan täcks av en klar akrylplastprofil.

Bländskydd

Lamell – alugrålackerat lamell­bländskydd av stålplåt. Byte av ljuskälla sker från ovansidan utan demontering av bländskyddet.

Reflektor

Separata reflektorer för indirekt respektive direkt distribution. Reflektor av metalliserad aluminium med halvblank yta.

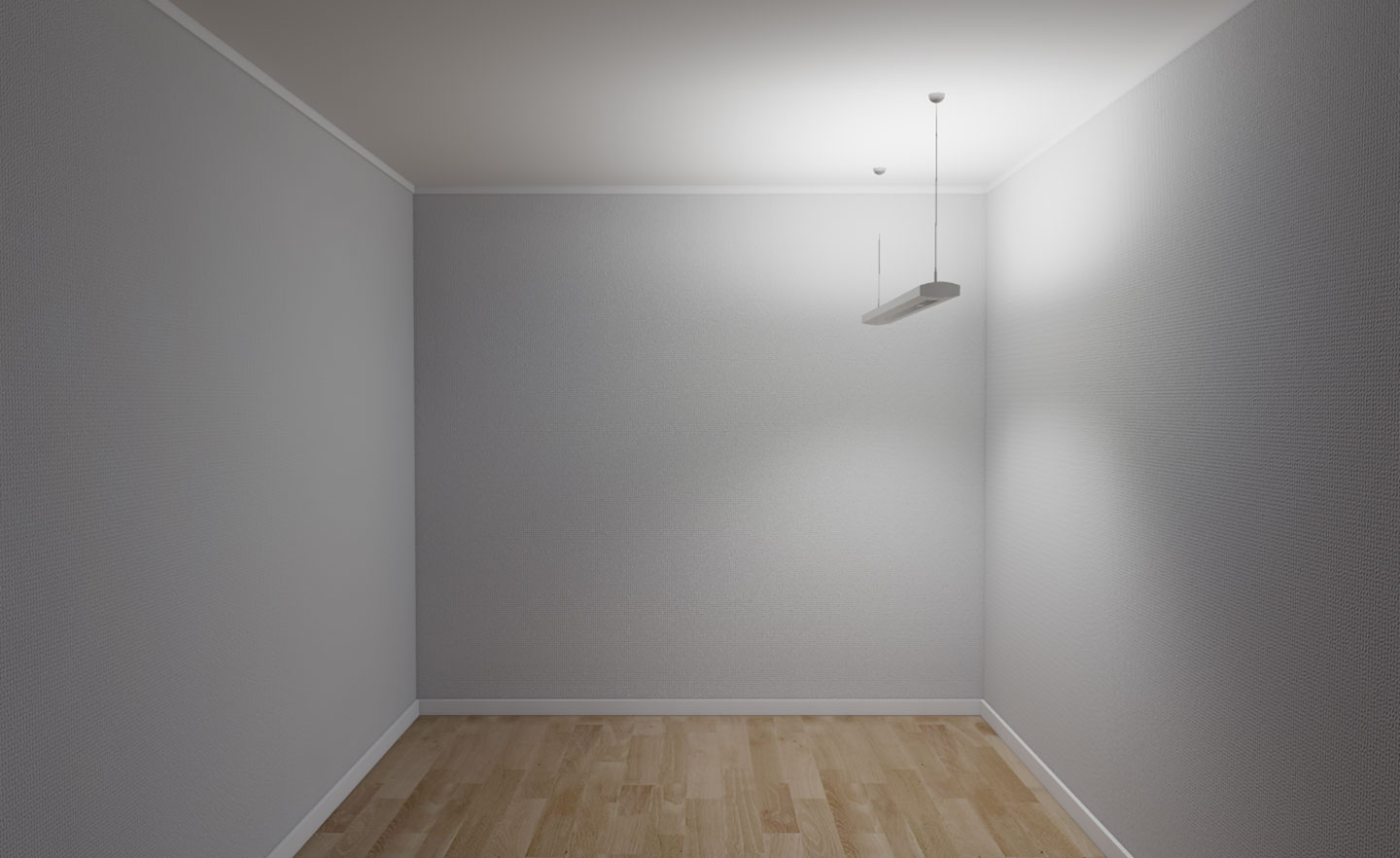

Ljusfördelning

Symmetrisk.

Nödljus

Vissa varianter kan förses med emLED, nödljusenheten är då placerad i armaturens gavel.

Ljusstyrning

De flesta varianter kan även förses med andra don för ljusreglering.
e-Sense ActiLume – PIR-sensor med närvaro- och dagsljusstyrning via DALI.

Tillbehör

Montagetillbehör.

Design

Yellon.

Övrigt

Fagerhult Plus-armatur levereras komplett monterad med lysrör, anslutningsledning och wireupphäng.

Media

DTI

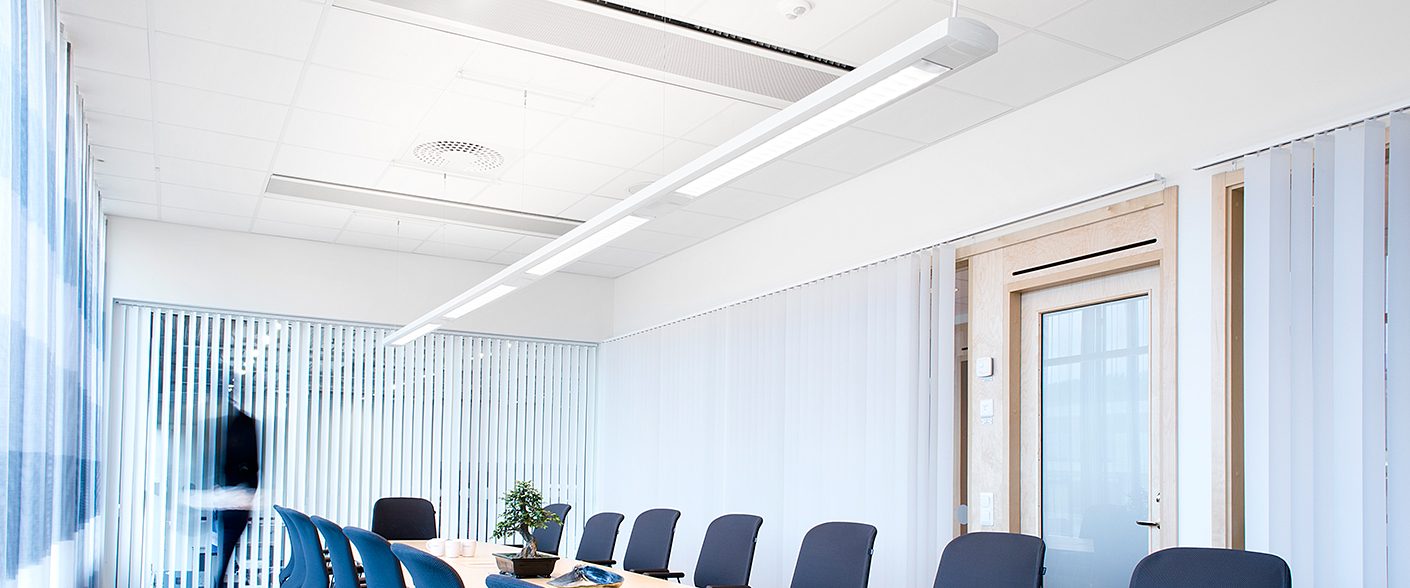

DTI, Direct to Indirect, är en armaturfamilj om tre varianter som täcker behovet av allmän- och arbetsljus i de flesta projekt.

Armaturerna rör sig över hela spektrat, från enbart direkt ljus till kombinationer av direkt och...

Mer om familjen DTI

Dokument

Specifikation

Filter

Best. nr. Ljuskälla W Bländskydd Montage Ljusstyrning Övrigt
Best. nr. Ljuskälla W Bländskydd Montage Ljusstyrning Övrigt
28881-17 FDH 3x25/28 Lamell Singel 1-cell, 2 dragdim
28881-368 FDH 3x25/28 Lamell Singel DALI/Faspuls 1-cell
28881-384 FDH 3x25/28 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim
28881-410 FDH 3x25/28 Lamell Singel Faspuls 1-cell, 2 dragdim
28881-436 FDH 3x25/28 Lamell Singel DALI/DSI/switchDIM 1-cell
28882-17 FDH 3x32/35 Lamell Singel 1-cell, 2 dragdim
28882-368 FDH 3x32/35 Lamell Singel DALI/Faspuls 1-cell
28882-384 FDH 3x32/35 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim
28882-410 FDH 3x32/35 Lamell Singel Faspuls 1-cell, 2 dragdim
28882-436 FDH 3x32/35 Lamell Singel DALI/DSI/switchDIM 1-cell
28883-17 FDH 3x45/49 Lamell Singel 1-cell, 2 dragdim
28883-368 FDH 3x45/49 Lamell Singel DALI/Faspuls 1-cell
28883-384 FDH 3x45/49 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim
28883-410 FDH 3x45/49 Lamell Singel Faspuls 1-cell, 2 dragdim
28883-436 FDH 3x45/49 Lamell Singel DALI/DSI/switchDIM 1-cell
28895 FDH 3x25/28 Lamell Singel 1-cell, 2 dragdim, Plus
28895-217 FDH 3x25/28 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim, Plus
28895-384 FDH 3x25/28 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim, Plus
28895-410 FDH 3x25/28 Lamell Singel Faspuls 1-cell, 2 dragdim, Plus
28896 FDH 3x32/35 Lamell Singel 1-cell, 2 dragdim, Plus
28896-217 FDH 3x32/35 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim, Plus
28896-384 FDH 3x32/35 Lamell Singel e-Sense ActiLume 1-cell, 1 dragdim, Plus
28896-410 FDH 3x32/35 Lamell Singel Faspuls 1-cell, 2 dragdim, Plus

Filter

Name Description Art.No.
Name Description Art.No.
Bärskena för synlig bärprofilL=600 mm, bärprofil: 25/15, maxlast: 75N /par90017
Bärskena inkl. clips och fästenL=600/625 mm, bärprofil: 15, maxlast: 75N/par90015
Bärskena inkl. clips och fästenL=600/625 mm, bärprofil: 25, maxlast: 75N /par.94067
Bärskena inkl. clips och fästenL=1200/1250 mm, bärprofil: 25, maxlast: 120/30N /par94068
Extern sensor till e-Sense ActiLumeExtern sensor LRM811886152
Fjärrkontroll till e-Sense ActiLumeFjärrkontroll86155
KlipptångKlipptång/st94248
Lysrör T5 Eco, FDH25 W, 3000 K, G5, 2450 lm, 114 lm/W81629
Lysrör T5 Eco, FDH25 W, 4000 K, G5, 2450 lm, 114 lm/W81630
Lysrör T5 Eco, FDH32 W, 3000 K, G5, 3100 lm, 114 lm/W81631
Lysrör T5 Eco, FDH32 W, 4000 K, G5, 3100 lm, 114 lm/W81632
Lysrör T5 Eco, FDH45 W, 3000 K, G5, 4100 lm, 109 lm/W81633
Lysrör T5 Eco, FDH45 W, 4000 K, G5, 4100 lm, 109 lm/W81634
Lysrör T5, FDH28 W, 4000 K, G5, Ra 80, 2600 lm, 104 lm/W81349
Lysrör T5, FDH35 W, 4000 K, G5, Ra 80, 3300 lm, 104 lm/W81350
Lysrör T5, FDH28 W, 3000 K, G5, Ra 80, 2600 lm, 104 lm/W81355
Lysrör T5, FDH35 W, 3000 K, G5, Ra 80, 3300 lm, 104 lm/W81357
Lysrör T5, FDH49 W, 3000 K, G5, Ra 80, 4300 lm, 99 lm/W81359
Lysrör T5, FDH49 W, 4000 K, G5, Ra 80, 4300 lm, 99 lm/W81362
Takfäste i krom med wireupphängWireupphäng L=1,5 m, takfäste i krom/par91696
Wireupphäng för rampmontageKvadratisk liten takkopp/st96370
Wireupphäng för rampmontageKvadratisk stor takkopp för bärprofil 25 mm/st96373
Wireupphäng för rampmontageRund liten takkopp/st96382
Wireupphäng för rampmontageRund stor takkopp/st96383
Wireupphäng för rampmontageRund stor takkopp för bärprofil 25 mm/st96385
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp, vit anslutningsledning/st96374
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp, transparent anslutningsledning/st96378
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96379
Wireupphäng för rampmontage, 3x1.0 mm²Rund stor takkopp, vit anslutningsledning/st96386
Wireupphäng för rampmontage, 3x1.0 mm²Rund stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96391
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp, vit anslutningsledning/st96375
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, vit anslutningsledning/st96377
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp, transparent anslutningsledning/st96380
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96381
Wireupphäng för rampmontage, 5x1.0 mm²Rund stor takkopp, vit anslutningsledning/st96387
Wireupphäng för rampmontage, 5x1.0 mm²Rund stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96393
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – stora, vit anslutningsledning (96383+96386)95350
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, vit anslutningsledning (96382+96386)95354
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, transparent anslutningsledning (96382+96390)95355
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, vit anslutningsledning (96384+96388)95356
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, transparent anslutningsledning (96384+96391)95357
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, vit anslutningsledning (96371+96374)95358
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, transparent anslutningsledning (96371+96378)95359
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96373+96376)95360
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96373+96379)95361
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor, vit anslutningsledning (96370+96374)95362
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor, transparent anslutningsledning (96370+96378)95363
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, vit anslutningsledning (96372+96376)95364
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, transparent anslutningsledning (96372+96379)95365
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – stora, vit anslutningsledning (96383+96387)95366
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, vit anslutningsledning (96384+96389)95372
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, transparent anslutningsledning (96384+96393)95373
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, vit anslutningsledning (96371+96375)95374
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, transparent anslutningsledning (96371+96380)95375
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96373+96377)95376
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96373+96381)95377
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor, vit anslutningsledning (96370+96375)95378
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor, transparent anslutningsledning (96370+96380)95379
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, vit anslutningsledning (96372+96377)95380
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, transparent anslutningsledning (96372+96381)95381
Wireupphäng till bärskenaWireupphäng till bärskena 90015, 90016, 90017, 94052, 94067, 94068.91426
Väggpanel till e-Sense ActiLume Väggpanel IRT 805086151
Ytmonteringsbox till e-Sense ActiLumeYtmonteringsbox till LRM811886164
