DTI LED Type 2

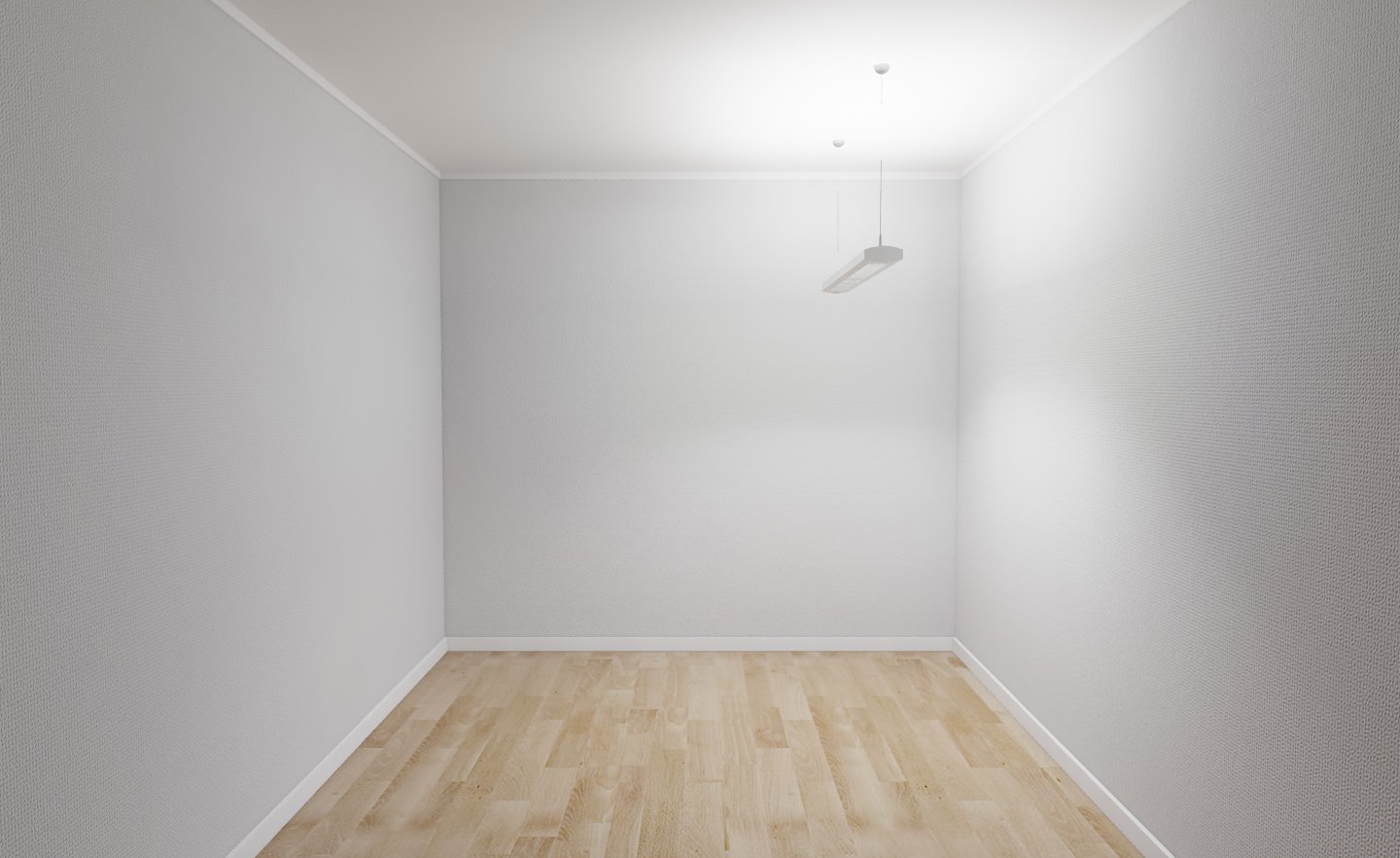

En pendlad arbetsplatsarmatur som skapar direkt/indirektljus. Beta Opti-bländskydd på direktljuset ger hög effektivitet och optimal ljuskomfort.

Montage

Wirependel. Montaget sker med friktionslås vid armatur. Wireupphäng, se tillbehör.

Anslutning

Singel – inkoppling sker vid armaturens ände och döljs av yttergaveln. 5-polig snabbkopplingsplint vid ena gaveln.
Ramp – 5-polig snabbkopplingsplint vid vardera gaveln samt överkopplingsledning 3x1,5 mm² som standard. Vid ljusreglering, 5-polig snabbkopplingsplint, 1-fas överkoppling möjlig.

Utförande

Armaturstomme av stålplåt, vitlackerad (RAL 9016), yttergavlar av polypropenplast. Vid rampmontage kompletteras armaturen med rampdon och yttergavlar, se tillbehör.

Bländskydd

Beta Opti – dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med en integrerad opal film som minimerar risken för obehagsbländning från dioderna.

Ljusstyrning

De flesta varianter kan även förses med andra don för ljusreglering.
e-Sense ActiLume – PIR-sensor med närvaro- och dagsljusstyrning via DALI.

e-Sense BrightSwitch – PIR-sensor med luxtröskel. Närvarostyrning tänd/släck alternativt frånvarodämpning hög/låg.

e-Sense Connect – närvaro- och dagsljusstyrning. Sensorarmaturer med PIR-sensor. RF-kommunikation via kontrollenhet.

Tillbehör

Montagetillbehör.

Övrigt

Fagerhult Plus-armatur levereras komplett med halogenfri anslutningsledning och wire med ögla.

Media

Rampdon finns som tillbehör.

DTI LED

DTI, Direct to Indirect, är Fagerhults universallösning för mångsidig belysningsplanering. En klassiker som täcker behovet av arbets- och allmänljus i de mest skiftande miljöer. Direkt ljus gör det lätt att se och arbeta....

Mer om familjen DTI LED

Dokument

Specifikation

Filter

Best. nr. W Ljusflöde, lm CCT, K Färg Modul Montage Ljusstyrning Övrigt
Best. nr. W Ljusflöde, lm CCT, K Färg Modul Montage Ljusstyrning Övrigt
29470 23 3100 3000 Vit 1200 Singel
29470-16 23 3100 3000 Vit 1200 Singel 1 dragbrytare
29470-402 23 3100 3000 Vit 1200 Singel DALI/Faspuls
29470-448 23 3100 3000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29470-449 23 3100 3000 Vit 1200 Singel Faspuls 1 dragdim
29470-515 23 3100 3000 Vit 1200 Singel e-Sense BrightSwitch till/från
29471 36 4800 3000 Vit 1200 Singel
29471-16 36 4800 3000 Vit 1200 Singel 1 dragbrytare
29471-402 36 4800 3000 Vit 1200 Singel DALI/Faspuls
29471-448 36 4800 3000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29471-449 36 4800 3000 Vit 1200 Singel Faspuls 1 dragdim
29471-515 36 4800 3000 Vit 1200 Singel e-Sense BrightSwitch till/från
29472 42 5600 3000 Vit 1200 Singel
29472-16 42 5600 3000 Vit 1200 Singel 1 dragbrytare
29472-402 42 5600 3000 Vit 1200 Singel DALI/Faspuls
29472-448 42 5600 3000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29472-449 42 5600 3000 Vit 1200 Singel Faspuls 1 dragdim
29472-457 42 5600 3000 Vit 1200 Singel e-Sense Connect sensor
29472-458 42 5600 3000 Vit 1200 Singel e-Sense Connect
29472-459 42 5600 3000 Vit 1200 Singel e-Sense ActiLume master
29472-515 42 5600 3000 Vit 1200 Singel e-Sense BrightSwitch till/från
29473 49 6400 3000 Vit 1200 Singel
29473-402 49 6400 3000 Vit 1200 Singel DALI/Faspuls
29473-448 49 6400 3000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29473-449 49 6400 3000 Vit 1200 Singel Faspuls 1 dragdim
29473-457 49 6400 3000 Vit 1200 Singel e-Sense Connect sensor
29473-458 49 6400 3000 Vit 1200 Singel e-Sense Connect
29473-459 49 6400 3000 Vit 1200 Singel e-Sense ActiLume master
29473-515 49 6400 3000 Vit 1200 Singel e-Sense BrightSwitch till/från
29474 23 3100 4000 Vit 1200 Singel
29474-16 23 3100 4000 Vit 1200 Singel 1 dragbrytare
29474-402 23 3100 4000 Vit 1200 Singel DALI/Faspuls
29474-448 23 3100 4000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29474-449 23 3100 4000 Vit 1200 Singel Faspuls 1 dragdim
29474-515 23 3100 4000 Vit 1200 Singel e-Sense BrightSwitch till/från
29475 36 4800 4000 Vit 1200 Singel
29475-16 36 4800 4000 Vit 1200 Singel 1 dragbrytare
29475-402 36 4800 4000 Vit 1200 Singel DALI/Faspuls
29475-448 36 4800 4000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29475-449 36 4800 4000 Vit 1200 Singel Faspuls 1 dragdim
29475-515 36 4800 4000 Vit 1200 Singel e-Sense BrightSwitch till/från
29476 42 5600 4000 Vit 1200 Singel
29476-16 42 5600 4000 Vit 1200 Singel 1 dragbrytare
29476-402 42 5600 4000 Vit 1200 Singel DALI/Faspuls
29476-448 42 5600 4000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29476-449 42 5600 4000 Vit 1200 Singel Faspuls 1 dragdim
29476-457 42 5600 4000 Vit 1200 Singel e-Sense Connect sensor
29476-458 42 5600 4000 Vit 1200 Singel e-Sense Connect
29476-459 42 5600 4000 Vit 1200 Singel e-Sense ActiLume master
29476-515 42 5600 4000 Vit 1200 Singel e-Sense BrightSwitch till/från
29477 49 6400 4000 Vit 1200 Singel
29477-402 49 6400 4000 Vit 1200 Singel DALI/Faspuls
29477-448 49 6400 4000 Vit 1200 Singel e-Sense ActiLume 1 dragdim
29477-449 49 6400 4000 Vit 1200 Singel Faspuls 1 dragdim
29477-457 49 6400 4000 Vit 1200 Singel e-Sense Connect sensor
29477-458 49 6400 4000 Vit 1200 Singel e-Sense Connect
29477-459 49 6400 4000 Vit 1200 Singel e-Sense ActiLume master
29477-515 49 6400 4000 Vit 1200 Singel e-Sense BrightSwitch till/från
29480 23 3100 3000 Vit 1200 Ramp
29480-402 23 3100 3000 Vit 1200 Ramp DALI/Faspuls
29481 36 4800 3000 Vit 1200 Ramp
29481-402 36 4800 3000 Vit 1200 Ramp DALI/Faspuls
29482 42 5600 3000 Vit 1200 Ramp
29482-402 42 5600 3000 Vit 1200 Ramp DALI/Faspuls
29483 49 6500 3000 Vit 1200 Ramp
29483-402 49 6500 3000 Vit 1200 Ramp DALI/Faspuls
29484 23 3100 4000 Vit 1200 Ramp
29484-402 23 3100 4000 Vit 1200 Ramp DALI/Faspuls
29485 36 4800 4000 Vit 1200 Ramp
29485-402 36 4800 4000 Vit 1200 Ramp DALI/Faspuls
29486 42 5600 4000 Vit 1200 Ramp
29486-402 42 5600 4000 Vit 1200 Ramp DALI/Faspuls
29487 49 6500 4000 Vit 1200 Ramp
29487-402 49 6500 4000 Vit 1200 Ramp DALI/Faspuls
29490 36 4800 3000 Vit 1200 Singel Plus
29490-16 36 4800 3000 Vit 1200 Singel Plus, 1 dragbrytare
29490-448 36 4800 3000 Vit 1200 Singel e-Sense ActiLume Plus, 1 dragdim
29490-449 36 4800 3000 Vit 1200 Singel Faspuls Plus, 1 dragdim
29491 42 5600 3000 Vit 1200 Singel Plus
29491-16 42 5600 3000 Vit 1200 Singel Plus, 1 dragbrytare
29491-402 42 5600 3000 Vit 1200 Singel DALI/Faspuls Plus
29491-448 42 5600 3000 Vit 1200 Singel e-Sense ActiLume Plus, 1 dragdim
29491-449 42 5600 3000 Vit 1200 Singel Faspuls Plus, 1 dragdim
29492 36 4800 4000 Vit 1200 Singel Plus
29492-16 36 4800 4000 Vit 1200 Singel Plus, 1 dragbrytare
29492-448 36 4800 4000 Vit 1200 Singel e-Sense ActiLume Plus, 1 dragdim
29492-449 36 4800 4000 Vit 1200 Singel Faspuls Plus, 1 dragdim
29493 42 5600 4000 Vit 1200 Singel Plus
29493-16 42 5600 4000 Vit 1200 Singel Plus, 1 dragbrytare
29493-448 42 5600 4000 Vit 1200 Singel e-Sense ActiLume Plus, 1 dragdim
29493-449 42 5600 4000 Vit 1200 Singel Faspuls Plus, 1 dragdim
29668 40 6000 4000 Vit 1500 Singel
29668-402 40 6000 4000 Vit 1500 Singel DALI/Faspuls
29668-449 40 6000 4000 Vit 1500 Singel Faspuls 1 dragdim
29670 40 6000 3000 Vit 1500 Singel
29670-402 40 6000 3000 Vit 1500 Singel DALI/Faspuls
29670-449 40 6000 3000 Vit 1500 Singel Faspuls 1 dragdim
29671 52 7500 3000 Vit 1500 Singel
29671-402 52 7500 3000 Vit 1500 Singel DALI/Faspuls
29672 52 7500 4000 Vit 1500 Singel
29672-402 52 7500 4000 Vit 1500 Singel DALI/Faspuls

Filter

Namn Beskrivning Best. nr.
Name Description Art.No.
Anslutningskabel till manöverenhet till e-Sense ConnectAnslutningskabel till manöverenhet till e-Sense Connect 86303
Bärskena för synlig bärprofilL=600 mm, bärprofil: 25/15, maxlast: 75N /par90017
Bärskena inkl. clips och fästenL=600/625 mm, bärprofil: 15, maxlast: 75N/par90015
Bärskena inkl. clips och fästenL=1200/1250 mm, bärprofil: 15, maxlast: 120/30N /par90016
Bärskena inkl. clips och fästenL=600/625 mm, bärprofil: 25, maxlast: 75N /par.94067
Bärskena inkl. clips och fästenL=1200/1250 mm, bärprofil: 25, maxlast: 120/30N /par94068
Extern sensor till e-Sense ActiLumeExtern sensor LRM811886152
Fjärrkontroll e-Sense BrightSwitchFjärrkontroll86359
Fjärrkontroll till e-Sense ActiLumeFjärrkontroll86155
Fjärrkontroll till e-Sense ConnectFjärrkontroll till e-Sense Connect86301
GavelGavel, vit/par91683
KlipptångKlipptång/st94248
Kontrollenhet till e-Sense ConnectKontrollenhet till e-Sense Connect86300
Rampdon till type 2Rampdon inkl friktionslås, vit/st91681
Takfäste i krom med wireupphängWireupphäng L=1,5 m, takfäste i krom/par91696
Wireupphäng för rampmontageKvadratisk liten takkopp/st96370
Wireupphäng för rampmontageKvadratisk stor takkopp/st96371
Wireupphäng för rampmontageKvadratisk liten takkopp för bärprofil 25 mm/st96372
Wireupphäng för rampmontageKvadratisk stor takkopp för bärprofil 25 mm/st96373
Wireupphäng för rampmontageRund liten takkopp/st96382
Wireupphäng för rampmontageRund stor takkopp/st96383
Wireupphäng för rampmontageRund liten takkopp för bärprofil 25 mm/st96384
Wireupphäng för rampmontageRund stor takkopp för bärprofil 25 mm/st96385
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp, vit anslutningsledning/st96374
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, vit anslutningsledning/st96376
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp, transparent anslutningsledning/st96378
Wireupphäng för rampmontage, 3x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96379
Wireupphäng för rampmontage, 3x1.0 mm²Rund stor takkopp, vit anslutningsledning/st96386
Wireupphäng för rampmontage, 3x1.0 mm²Rund stor takkopp för bärprofil 25 mm, vit anslutningsledning/st96388
Wireupphäng för rampmontage, 3x1.0 mm²Rund stor takkopp, transparent anslutningsledning/st96390
Wireupphäng för rampmontage, 3x1.0 mm²Rund stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96391
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp, vit anslutningsledning/st96375
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, vit anslutningsledning/st96377
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp, transparent anslutningsledning/st96380
Wireupphäng för rampmontage, 5x1.0 mm²Kvadratisk stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96381
Wireupphäng för rampmontage, 5x1.0 mm²Rund stor takkopp, vit anslutningsledning/st96387
Wireupphäng för rampmontage, 5x1.0 mm²Rund stor takkopp för bärprofil 25 mm, vit anslutningsledning/st96389
Wireupphäng för rampmontage, 5x1.0 mm²Rund stor takkopp, transparent anslutningsledning/st96392
Wireupphäng för rampmontage, 5x1.0 mm²Rund stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st96393
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – stora, vit anslutningsledning (96383+96386)95350
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – stora, transparent anslutningsledning (96383+96390)95351
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96385+96388)95352
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96385+96391)95353
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, vit anslutningsledning (96382+96386)95354
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, transparent anslutningsledning (96382+96390)95355
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, vit anslutningsledning (96384+96388)95356
Wireupphäng för singelmontage, 3x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, transparent anslutningsledning (96384+96391)95357
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, vit anslutningsledning (96371+96374)95358
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, transparent anslutningsledning (96371+96378)95359
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96373+96376)95360
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96373+96379)95361
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor, vit anslutningsledning (96370+96374)95362
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor, transparent anslutningsledning (96370+96378)95363
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, vit anslutningsledning (96372+96376)95364
Wireupphäng för singelmontage, 3x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, transparent anslutningsledning (96372+96379)95365
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – stora, vit anslutningsledning (96383+96387)95366
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – stora, transparent anslutningsledning 96383+96392)95367
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96385+96389)95368
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96385+96393)95369
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – liten + stor, vit anslutningsledning (96382+96387)95370
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – liten + stor, transparent anslutningsledning (96382+96392)95371
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, vit anslutningsledning (96384+96389)95372
Wireupphäng för singelmontage, 5x1.0 mm²Runda takkoppar – liten + stor, för bärprofil 25 mm, transparent anslutningsledning (96384+96393)95373
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, vit anslutningsledning (96371+96375)95374
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, transparent anslutningsledning (96371+96380)95375
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96373+96377)95376
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96373+96381)95377
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor, vit anslutningsledning (96370+96375)95378
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor, transparent anslutningsledning (96370+96380)95379
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, vit anslutningsledning (96372+96377)95380
Wireupphäng för singelmontage, 5x1.0 mm²Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, transparent anslutningsledning (96372+96381)95381
Wireupphäng till bärskenaWireupphäng till bärskena 90015, 90016, 90017, 94052, 94067, 94068.91426
Väggpanel till e-Sense ActiLume Väggpanel IRT 805086151
Ytmonteringsbox till e-Sense ActiLumeYtmonteringsbox till LRM811886164
