Appareo

Appareo är en nedpendlad LED-armatur som kombinerar kompromisslös design med höga ljusnivåer och god ergonomi. Den rektangulära modellen lämpar sig väl för arbetsplatsbelysning.

Montage
Tvåpunkt wirependel. Wireupphäng 1,5 m och friktionslås ingår i armatur. Armaturen levereras balanserad. Extern driftdonsbox monteras dikt tak alt. placeras löst ovan undertak.

Anslutning
Driftdonsbox med 230 V, inbyggt LED-driftdon i driftdonsbox. Ledningsinföring på ovansida eller via knockout i sidan. Snabbkopplingsplint 5x2,5 mm², 1-fas överkoppling möjlig. Armaturen är försedd med 1,5 m anslutningsledning 3x0,75 mm² mellan armatur och extern driftdonsbox.

Utförande
Armaturstomme av extruderad aluminium och gavlar av gjuten metall, i svart (RAL 9005) eller vit (RAL 9016) strukturlack.

Bländskydd
Delta – mikroprismabländskydd i akryl (PMMA) med goda optiska egenskaper.

Ljusstyrning
DALI alternativt e-Sense ActiLume som standard.

LED-information
4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Livslängd driver: upp till 100.000 h/10 % (max bortfall).

Övrigt
Appareo har sidoemitterade dioder vilket gör att armaturens akrylskiva är helt transparent släckt och får en jämn luminant yta tänd. Vid behov kan avstånd mellan armatur och driftdon ökas till 10 m.

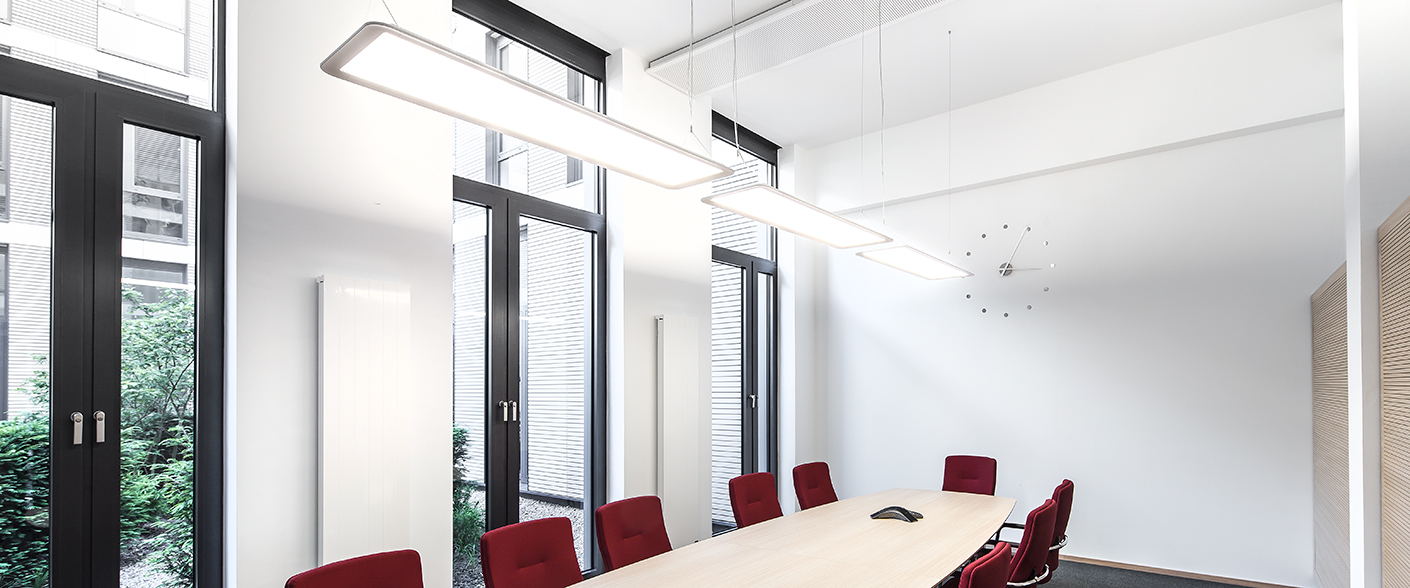

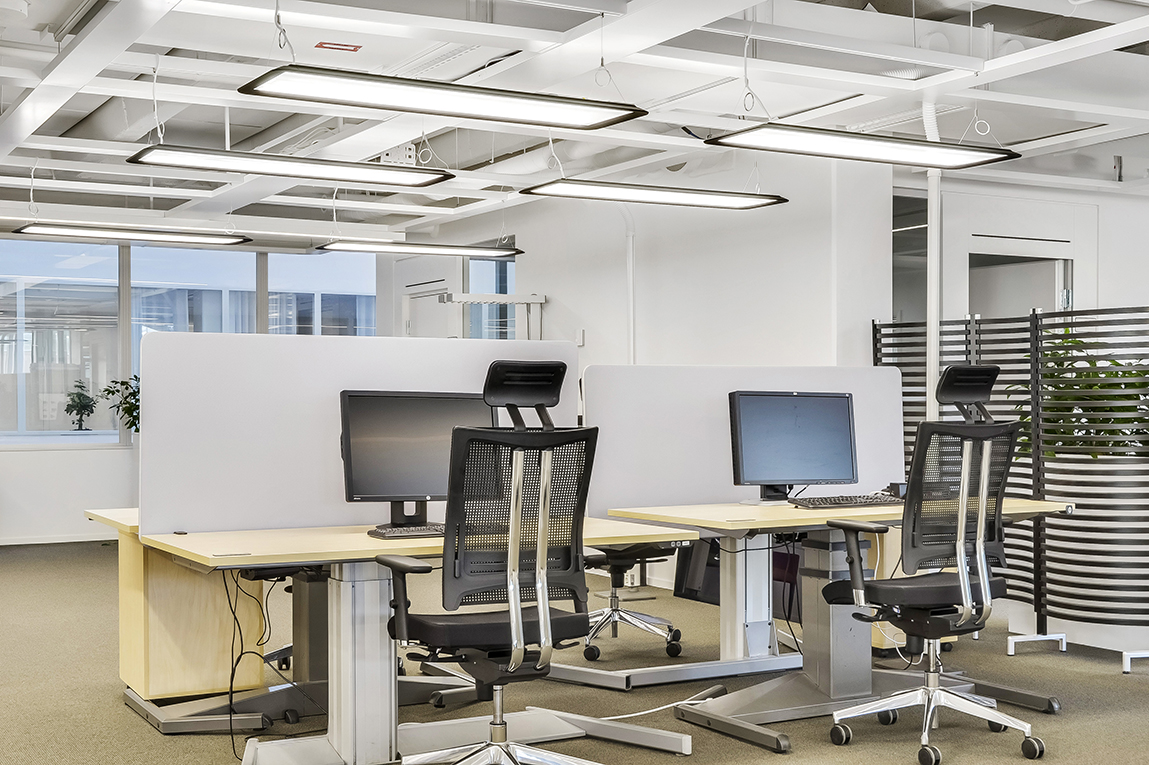

Miljöbilder


Detaljer


e-Sense ActiLume är integrerad i armarturens gavel.

e-Sense ActiLume är integrerad i armarturens gavel.

Märkning av produktblad

Eller skapa en PDF med alla artiklar

Dokumentet är tillagt

Text som beskriver tabellen
W Vikt, kg Färg CCT, K Ljusfördelning lm lm/W Ljusnedgång Art.No.
LED (system)
55 4.7 Vit 4000 Dir/ind. 40/60 5250 95 L70B50 50.000h 11070-402
55 4.7 Svart 4000 Dir/ind. 40/60 5250 95 L70B50 50.000h 11071-402
Text som beskriver tabellen
W Vikt, kg Färg CCT, K Ljusfördelning lm lm/W Ljusnedgång Art.No.
LED (system)
55 4.7 Vit 4000 Dir/ind. 40/60 5250 95 L70B50 50.000h 11070-442
55 4.7 Svart 4000 Dir/ind. 40/60 5250 95 L70B50 50.000h 11071-442

Extern sensor till e-Sense ActiLume

Om man önskar att detektera närvaro för en större yta kan en eller flera sensorer typ LRM 8118 anslutas till någon av DALI-plintarna i armaturen. Ingen programmering eller driftsättning behövs. LRM 8118 placeras lämpligen i tak, och har ett avkänningsområde på ca 7×7 m. LRM 8118 är endast närvarosensor.

Art.No.
Extern sensor LRM8118 86152

Fjärrkontroll till e-Sense ActiLume

Om man vill ha en förändrad funktion kan ett flertal lägen (modes) programmeras fram med hjälp av fjärrkontrollen. Systemet är programmerat med nio färdiga lägen för t.ex. skola, korridor m.m.

Art.No.
Fjärrkontroll 86155

Väggpanel till e-Sense ActiLume

Enheten har endast två knappar, en för på/öka ljusnivån, en för släck/minska ljusnivån.

Art.No.
Väggpanel IRT 8050 86151

Ytmonteringsbox till e-Sense ActiLume

Art.No.
Ytmonteringsbox till LRM8118 86164
Måttskiss
Ljusfördelning
Polärdiagram

Polärdiagram

Formgivare


Appareo is designed by Howl Designstudio
