Notor T5 Direct/Indirect Lamell

Suspended T5 luminaire with direct/indirect light. Lamell louvres. Single or continuous installation.

Установка

For single or continuous installation using wire suspension and special loops that give flexible c/c spacing. Can also be wall mounted with special bracket, see Accessories.

Подключение

The single luminaire is equipped with 2.4 m connection cable 3x1.5 mm². The luminaire unit is equipped with through-wiring cable (5x1.5 mm²) and a snap-in terminal block at each end. Luminaires for dimming, suffix -436 and -368, are delivered with 5-core. In a continuous installation the luminaire row should always begin with a start luminaire.

Конструкция

Luminaire body in natural anodised, extruded aluminium finish.

Рассеиватель

Lamell – lamell louvre in grey enamelled sheet steel.

Отражатель

Metallised aluminium reflector.

Аварийное освещение

There is a unit with integrated emLED available for Notor T5, see Accessories.

Диммирование

Most models can also be equipped with other ballasts for dimming.

Аксессуары

Installation fittings and supplementary details, see Accessories.

Notor T5

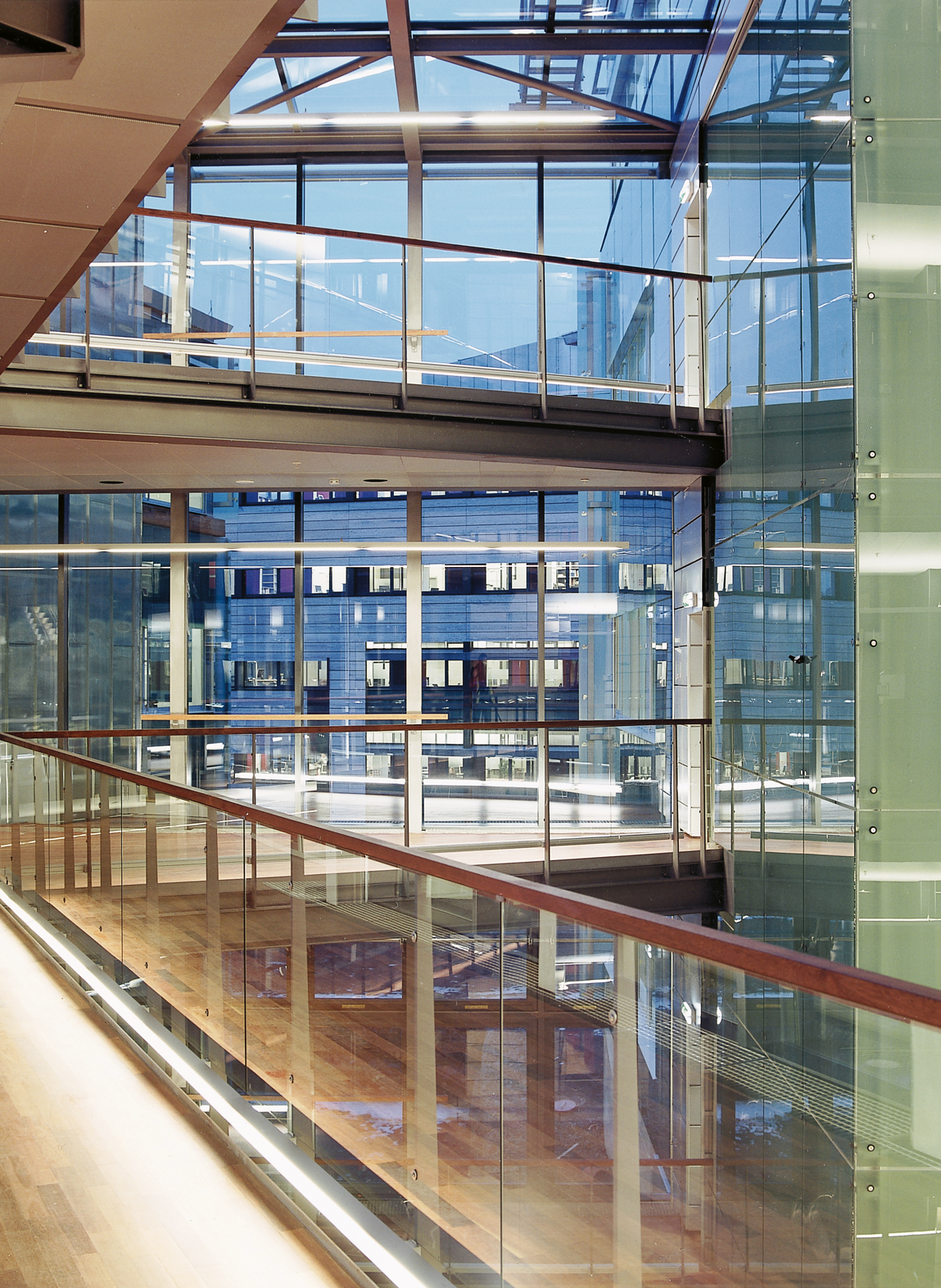

Fagerhult’s classic interior luminaire Notor is available in several versions for suspended, surface mounted or recessed installation. Notor is an obvious choice when there is a desire to create long, unbroken lines of light....

Подробнее о семействе Notor T5

Документы

Спецификация

Выбрать артикул

Артикул Вт Модуль Установка Контроль освещения Источник света
Артикул Вт Модуль Установка Контроль освещения Источник света
26881 1x25/28 1200 Start FDH
26881-368 1x25/28 1200 Start DALI/Phase-pulse FDH
26881-436 1x25/28 1200 Start DALI/DSI/switchDIM FDH
26882 1x32/35 1500 Start FDH
26882-368 1x32/35 1500 Start DALI/Phase-pulse FDH
26882-436 1x32/35 1500 Start DALI/DSI/switchDIM FDH
26883 1x45/49 1500 Start FDH
26883-368 1x45/49 1500 Start DALI/Phase-pulse FDH
26883-436 1x45/49 1500 Start DALI/DSI/switchDIM FDH
26884 1x50/54 1200 Start FDH
26884-368 1x50/54 1200 Start DALI/Phase-pulse FDH
26884-436 1x50/54 1200 Start DALI/DSI/switchDIM FDH
26885 1x73/80 1500 Start FDH
26891 1x25/28 1200 Continuous FDH
26891-368 1x25/28 1200 Continuous DALI/Phase-pulse FDH
26891-436 1x25/28 1200 Continuous DALI/DSI/switchDIM FDH
26892 1x32/35 1500 Continuous FDH
26892-368 1x32/35 1500 Continuous DALI/Phase-pulse FDH
26892-436 1x32/35 1500 Continuous DALI/DSI/switchDIM FDH
26893 1x45/49 1500 Continuous FDH
26893-368 1x45/49 1500 Continuous DALI/Phase-pulse FDH
26893-436 1x45/49 1500 Continuous DALI/DSI/switchDIM FDH
26894 1x50/54 1200 Continuous FDH
26894-368 1x50/54 1200 Continuous DALI/Phase-pulse FDH
26894-436 1x50/54 1200 Continuous DALI/DSI/switchDIM FDH
26895 1x73/80 1500 Continuous FDH

Выбрать аксессуар

Наименование Description Art.no.
Name Description Art.No.
Ceiling bracket in chrome with wireWire suspension with ceiling bracket in chrome, L=1.5 m/pair91696
emLED-блокemLED-unit for direct lighting luminaire, L=210 mm92466
Fluorescent lamp T5, FDH28 W, 4000 K, G5, Ra 80, 2600 lm, 104 lm/W81349
Fluorescent lamp T5, FDH35 W, 4000 K, G5, Ra 80, 3300 lm, 104 lm/W81350
Fluorescent lamp T5, FDH28 W, 3000 K, G5, Ra 80, 2600 lm, 104 lm/W81355
Fluorescent lamp T5, FDH35 W, 3000 K, G5, Ra 80, 3300 lm, 104 lm/W81357
Fluorescent lamp T5, FDH49 W, 3000 K, G5, Ra 80, 4300 lm, 99 lm/W81359
Fluorescent lamp T5, FDH49 W, 4000 K, G5, Ra 80, 4300 lm, 99 lm/W81362
Fluorescent lamp T5, FDH54 W, 3000 K, G5, Ra 80, 4450 lm, 93 lm/W81374
Fluorescent lamp T5, FDH80 W, 3000 K, G5, Ra 80, 6150 lm, 88 lm/W81375
Fluorescent lamp T5, FDH54 W, 4000 K, G5, Ra 80, 4450 lm, 93 lm/W81378
Fluorescent lamp T5, FDH80 W, 4000 K, G5, Ra 80, 6150 lm, 88 lm/W81379
L-соединительL-coupler left direct, direct/indirect92453
L-соединительL-coupler right direct, direct/indirect92454
T5 Eco, FDH25 W, 3000 K, G5, 2450 lm, 114 lm/W81629
T5 Eco, FDH25 W, 4000 K, G5, 2450 lm, 114 lm/W81630
T5 Eco, FDH32 W, 3000 K, G5, 3100 lm, 114 lm/W81631
T5 Eco, FDH32 W, 4000 K, G5, 3100 lm, 114 lm/W81632
T5 Eco, FDH45 W, 3000 K, G5, 4100 lm, 109 lm/W81633
T5 Eco, FDH45 W, 4000 K, G5, 4100 lm, 109 lm/W81634
T5 Eco, FDH50 W, 3000 K, G5, 4400 lm, 102 lm/W81635
T5 Eco, FDH50 W, 4000 K, G5, 4400 lm, 102 lm/W81636
T5 Eco, FDH73 W, 3000 K, G5, 6150 lm, 99 lm/W81637
T5 Eco, FDH73 W, 4000 K, G5, 6150 lm, 99 lm/W81638
T-соединитель для светильников прямого и прямого/отраженного светаT-coupler connecting left direct92457
T-соединитель для светильников прямого и прямого/отраженного светаT-coupler connecting right direct92458
T-соединитель для светильников прямого и прямого/отраженного светаT-coupler connecting centre direct92459
X-соединительX-coupler for direct lighting luminaire92451
Кронштейн для тросового подвесаAnodised / pair91960
КусачкиCutters, each94248
Настенная штепсельная розеткаWall socket/pair91962
Настенный кронштейнWall bracket with connection part (to the left)92467
Настенный кронштейн Notor 60Wall bracket92468
Несущий рельс для видимых T-профилейL=600/650, section: 15, max. load: 75N/pair90015
Несущий рельс для видимых T-профилейL=200/1250, section: 15, max. load: 120/30N/pair90016
Несущий рельс для видимых T-профилейL=600/625, section: 25, max. load: 75N/pair94067
Несущий рельс для видимых T-профилейL=1200/1250, section: 25, max. load: 120/30N/pair94068
Рельс для видимых Т-профилей (пара)L=600 mm, T-bars: 25/15, max load: 75 N/pair90017
Соединительный блокAlternating unit, L=120 mm92450
Торцевая заглушка Notor T5End-cap/each92464
Тросовый подвес для несущего рельсаWire suspension for support rails 90015, 90016, 90017, 94052, 94067, 9406891426
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – large, white mains cable (96383+96387)95366
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – large, transparent mains cable (96383+96392)95367
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – large, for T-bars 25 mm, white mains cable (96385+96389)95368
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – large, for T-bars 25 mm, transparent mains cable (96385+96393)95369
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – small + large, white mains cable (96382+96387)95370
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – small + large, transparent mains cable (96382+96392)95371
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – small + large, for T-bars 25 mm, white mains cable (96384+96389)95372
Тросовый подвес для одиночной установки 5х1,0 мм2.Round ceiling cups – small + large, for T-bars 25 mm, transparent mains cable (96384+96393)95373
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – large, white mains cable (96371+96375)95374
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – large, transparent mains cable (96371+96380)95375
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – large, for T-bars 25 mm, white mains cable (96373+96377)95376
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – large, for T-bars 25 mm, transparent mains cable (96373+96381)95377
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – small + large, white mains cable (96370+96375)95378
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – small + large, transparent mains cable (96370+96380)95379
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – small + large for T-bars 25 mm, white mains cable (96372+96377)95380
Тросовый подвес для одиночной установки 5х1,0 мм2.Square ceiling cups – small + large for T-bars 25 mm, transparent mains cable (96372+96381)95381
Тросовый подвес для одиночной установки, 3х1,0 мм2Round ceiling cups – large, white mains cable (96383+96386)95350
Тросовый подвес для одиночной установки, 3х1,0 мм2Round ceiling cups – small + large, white mains cable (96382+96386)95354
Тросовый подвес для одиночной установки, 3х1,0 мм2Round ceiling cups – small + large, transparent mains cable (96382+96390)95355
Тросовый подвес для одиночной установки, 3х1,0 мм2Round ceiling cups – small + large, for T-bars 25 mm, white mains cable (96384+96388)95356
Тросовый подвес для одиночной установки, 3х1,0 мм2Round ceiling cups – small + large, for T-bars 25 mm, transparent mains cable (96384+96391)95357
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – large, white mains cable (96371+96374)95358
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – large, transparent mains cable (96371+96378)95359
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – large, for T-bars 25 mm, white mains cable (96373+96376)95360
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – large, for T-bars 25 mm, transparent mains cable (96373+96379)95361
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – small + large, white mains cable (96370+96374)95362
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – small + large, transparent mains cable (96370+96378)95363
Тросовый подвес для одиночной установки, 3х1,0 мм2Square ceiling cups – small + large for T-bars 25 mm, white mains cable (96372+96376)95364
Тросовый подвес для последовательной установки, 3х1,0 мм3Large square ceiling cup, white mains cable/each96374
Тросовый подвес для последовательной установки, 3х1,0 мм3Large square ceiling cup for T-bars 25 mm, white mains cable/each96376
Тросовый подвес для последовательной установки, 3х1,0 мм3Large square ceiling cup, transparent mains cable/each96378
Тросовый подвес для последовательной установки, 3х1,0 мм3Large square ceiling cup for T-bars 25 mm, transparent mains cable/each96379
Тросовый подвес для последовательной установки, 3х1,0 мм3Large round ceiling cup, white mains cable/each96386
Тросовый подвес для последовательной установки, 3х1,0 мм3Large round ceiling cup for T-bars 25 mm, white mains cable/each96388
Тросовый подвес для последовательной установки, 3х1,0 мм3Large round ceiling cup, transparent mains cable/each96390
Тросовый подвес для последовательной установки, 3х1,0 мм3Large round ceiling cup for T-bars 25 mm, transparent mains cable/each96391
Тросовый подвес для последовательной установки, 5х1,0 мм2Large square ceiling cup, white mains cable/each96375
Тросовый подвес для последовательной установки, 5х1,0 мм2Large square ceiling cup for T-bars 25 mm, white mains cable/each96377
Тросовый подвес для последовательной установки, 5х1,0 мм2Large square ceiling cup, transparent mains cable/each96380
Тросовый подвес для последовательной установки, 5х1,0 мм2Large square ceiling cup for T-bars 25 mm, transparent mains cable/each96381
Тросовый подвес для последовательной установки, 5х1,0 мм2Large round ceiling cup, white mains cable/each96387
Тросовый подвес для последовательной установки, 5х1,0 мм2Large round ceiling cup for T-bars 25 mm, white mains cable/each96389
Тросовый подвес для последовательной установки, 5х1,0 мм2Large round ceiling cup, transparent mains cable/each96392
Тросовый подвес для последовательной установки, 5х1,0 мм2Large round ceiling cup for T-bars 25 mm, transparent mains cable/each96393
Тросовый подвес для последовательной установки.Small square ceiling cup/each96370
Тросовый подвес для последовательной установки.Small square ceiling cup for T-bars 25 mm/each96372
Тросовый подвес для последовательной установки.Large square ceiling cup for T-bars 25 mm/each96373
Тросовый подвес для последовательной установки.Small round ceiling cup/each96382
Тросовый подвес для последовательной установки.Large round ceiling cup/each96383
Тросовый подвес для последовательной установки.Small round ceiling cup for T-bars 25 mm/each96384
Тросовый подвес для последовательной установки.Large round ceiling cup for T-bars 25 mm/each96385
