Nove LED

Montaż
Nasufitowy lub ścienny (montaż ścienny tylko bez dekoracyjnego pierścienia).
Ø 520 mm – dwa otwory do zamocowania, IP 21, z pierścieniem dekoracyjnym IP44.
Ø 360/420 mm – trzy otwory do zamocowania, IP 21, z pierścieniem dekoracyjnym IP44.
Montaż na ścianie IP20.

Instalacja
Przyłącze do napięcia 230 V, wbudowany statecznik LED. Kostka przyłączeniowa 1,5 mm². Możliwe połączenie przelotowe 1-faz. Możliwe napowierzchniowe podłączenie przewodu zasilającego, połączenie przelotowe 180°.

Wykonanie
Obudowa oprawy z blachy stalowej - biała, matowa. Klosz z mlecznego akrylu. Krawędź ozdobna w kolorze białym RAL 9016 lub polerowanego aluminium.

Regulacja strumienia świetlnego
e-Sense Detect – oprawa z wbudowanym czujnikiem z funkcją ściemniania oświetlenia w trakcie nieobecności osób w zakresie 10-100%.
e-Sense Move – bezprzewodowa komunikacja między oprawami. Czujnik mikrofalowy z funkcją wł./wył. lub przyciemniania oświetlenia z opcją wyłączania.

Z dodatkowym numerem -402 można używać różnych marek strowników Led występujących w różnych rozmiarach opraw. Należy o tym pamiętać, jeśli stosowane jest oświetlenie za pomocą sterowania impusowego fazy.

Projekt
Björklund/Orrling.

Informacje LED
3000/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Żywotność układu zasilającego: do 50.000 H / 10 % (maks. usterkowość).

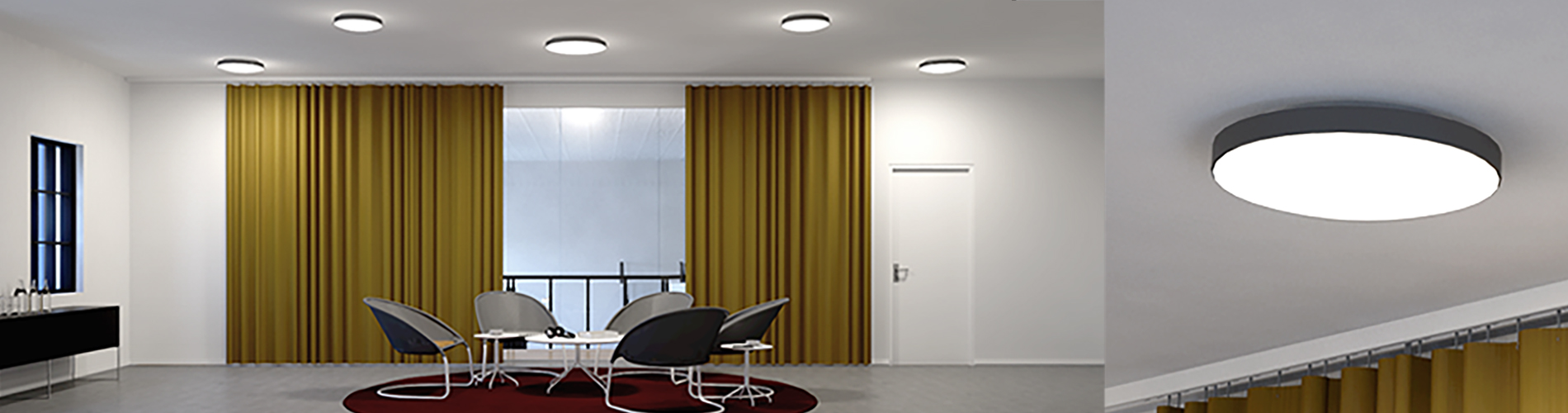

Environment images


Szczegóły


Nove bez pierścienia dekoracyjnego może być montowane zarówno na suficie jak i na ścianie.

Nove bez pierścienia dekoracyjnego może być montowane zarówno na suficie jak i na ścianie.

Dodatkowy opis strony PDF

Dokument został dodany

Text som beskriver tabellen
W Kg Średnica (mm) Kolor CCT Strumień świetlny (lm) lm/W Spadek Strumienia Art.No.
LED (system)
15 1.6 360 -- 3000 1112 74 L80B50 100.000 h 55930
15 1.6 360 -- 4000 1211 81 L80B50 100.000 h 55931
15 1.6 360 Biały 3000 1112 74 L80B50 100.000 h 55940
15 1.6 360 Biały 4000 1211 81 L80B50 100.000 h 55941
15 1.6 360 Brushed aluminium 3000 1112 74 L80B50 100.000 h 55950
15 1.6 360 Brushed aluminium 4000 1211 81 L80B50 100.000 h 55951
25 2.4 420 -- 3000 1741 70 L80B50 100.000 h 55932
25 2.4 420 -- 4000 1801 72 L80B50 100.000 h 55933
25 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55942
25 2.4 420 Biały 4000 1801 72 L80B50 100.000 h 55943
25 2.4 420 Brushed aluminium 3000 1741 70 L80B50 100.000 h 55952
25 2.4 420 Brushed aluminium 4000 1801 72 L80B50 100.000 h 55953
28 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55960
28 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55961
39 2.7 520 -- 3000 2837 72 L80B50 100.000 h 55934
39 2.7 520 -- 4000 2873 74 L80B50 100.000 h 55935
39 2.7 520 Biały 3000 2837 72 L80B50 100.000 h 55944
39 2.7 520 Biały 4000 2873 74 L80B50 100.000 h 55945
39 2.7 520 Brushed aluminium 3000 2837 72 L80B50 100.000 h 55954
39 2.7 520 Brushed aluminium 4000 2873 74 L80B50 100.000 h 55955
Text som beskriver tabellen
W Kg Średnica (mm) Kolor CCT Strumień świetlny (lm) lm/W Spadek Strumienia Art.No.
LED (system)
25 2.4 420 -- 3000 1741 70 L80B50 100.000 h 55932-402
25 2.4 420 -- 4000 1801 72 L80B50 100.000 h 55933-402
25 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55942-402
25 2.4 420 Biały 4000 1801 72 L80B50 100.000 h 55943-402
25 2.4 420 Brushed aluminium 3000 1741 70 L80B50 100.000 h 55952-402
25 2.4 420 Brushed aluminium 4000 1801 72 L80B50 100.000 h 55953-402
39 2.7 520 -- 3000 2837 72 L80B50 100.000 h 55934-402
39 2.7 520 -- 4000 2873 74 L80B50 100.000 h 55935-402
39 2.7 520 Biały 3000 2837 72 L80B50 100.000 h 55944-402
39 2.7 520 Biały 4000 2873 74 L80B50 100.000 h 55945-402
39 2.7 520 Brushed aluminium 3000 2837 72 L80B50 100.000 h 55954-402
39 2.7 520 Brushed aluminium 4000 2873 74 L80B50 100.000 h 55955-402
Text som beskriver tabellen
W Kg Średnica (mm) Kolor CCT Strumień świetlny (lm) lm/W Spadek Strumienia Art.No.
LED (system)
25 2.4 420 -- 3000 1741 70 L80B50 100.000 h 55932-495
25 2.4 420 -- 4000 1801 72 L80B50 100.000 h 55933-495
25 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55942-495
25 2.4 420 Biały 4000 1801 72 L80B50 100.000 h 55943-495
25 2.4 420 Brushed aluminium 3000 1741 70 L80B50 100.000 h 55952-495
25 2.4 420 Brushed aluminium 4000 1801 72 L80B50 100.000 h 55953-495
39 2.7 520 -- 3000 2837 72 L80B50 100.000 h 55934-495
39 2.7 520 -- 4000 2873 74 L80B50 100.000 h 55935-495
39 2.7 520 Biały 3000 2837 72 L80B50 100.000 h 55944-495
39 2.7 520 Biały 4000 2873 74 L80B50 100.000 h 55945-495
39 2.7 520 Brushed aluminium 3000 2837 72 L80B50 100.000 h 55954-495
39 2.7 520 Brushed aluminium 4000 2873 74 L80B50 100.000 h 55955-495
Text som beskriver tabellen
W Kg Średnica (mm) Kolor CCT Strumień świetlny (lm) lm/W Spadek Strumienia Art.No.
LED (system)
15 1.6 360 -- 3000 1112 74 L80B50 100.000 h 55930-469
15 1.6 360 -- 4000 1211 81 L80B50 100.000 h 55931-469
15 1.6 360 Biały 3000 1112 74 L80B50 100.000 h 55940-469
15 1.6 360 Biały 4000 1211 81 L80B50 100.000 h 55941-469
15 1.6 360 Brushed aluminium 3000 1112 74 L80B50 100.000 h 55950-469
15 1.6 360 Brushed aluminium 4000 1211 81 L80B50 100.000 h 55951-469
25 2.4 420 -- 3000 1741 70 L80B50 100.000 h 55932-469
25 2.4 420 -- 4000 1801 72 L80B50 100.000 h 55933-469
25 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55942-469
25 2.4 420 Biały 4000 1801 72 L80B50 100.000 h 55943-469
25 2.4 420 Brushed aluminium 3000 1741 70 L80B50 100.000 h 55952-469
25 2.4 420 Brushed aluminium 4000 1801 72 L80B50 100.000 h 55953-469
28 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55960-469
28 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55961-469
39 2.7 520 -- 3000 2837 72 L80B50 100.000 h 55934-469
39 2.7 520 -- 4000 2873 74 L80B50 100.000 h 55935-469
39 2.7 520 Biały 3000 2837 72 L80B50 100.000 h 55944-469
39 2.7 520 Biały 4000 2873 74 L80B50 100.000 h 55945-469
39 2.7 520 Brushed aluminium 3000 2837 72 L80B50 100.000 h 55954-469
39 2.7 520 Brushed aluminium 4000 2873 74 L80B50 100.000 h 55955-469
Text som beskriver tabellen
W Kg Średnica (mm) Kolor CCT Strumień świetlny (lm) lm/W Spadek Strumienia Art.No.
LED (system)
25 2.4 420 -- 3000 1741 70 L80B50 100.000 h 55932-496
25 2.4 420 -- 4000 1801 72 L80B50 100.000 h 55933-496
25 2.4 420 Biały 3000 1741 70 L80B50 100.000 h 55942-496
25 2.4 420 Biały 4000 1801 72 L80B50 100.000 h 55943-496
25 2.4 420 Brushed aluminium 3000 1741 70 L80B50 100.000 h 55952-496
25 2.4 420 Brushed aluminium 4000 1801 72 L80B50 100.000 h 55953-496
39 2.7 520 -- 3000 2837 72 L80B50 100.000 h 55934-496
39 2.7 520 -- 4000 2873 74 L80B50 100.000 h 55935-496
39 2.7 520 Biały 3000 2837 72 L80B50 100.000 h 55944-496
39 2.7 520 Biały 4000 2873 74 L80B50 100.000 h 55945-496
39 2.7 520 Brushed aluminium 3000 2837 72 L80B50 100.000 h 55954-496
39 2.7 520 Brushed aluminium 4000 2873 74 L80B50 100.000 h 55955-496

Remote control e-Sense Move DALI

Remote control e-Sense Move DALI.

Art.No.
86305
Dimensions picture
Light distribution
