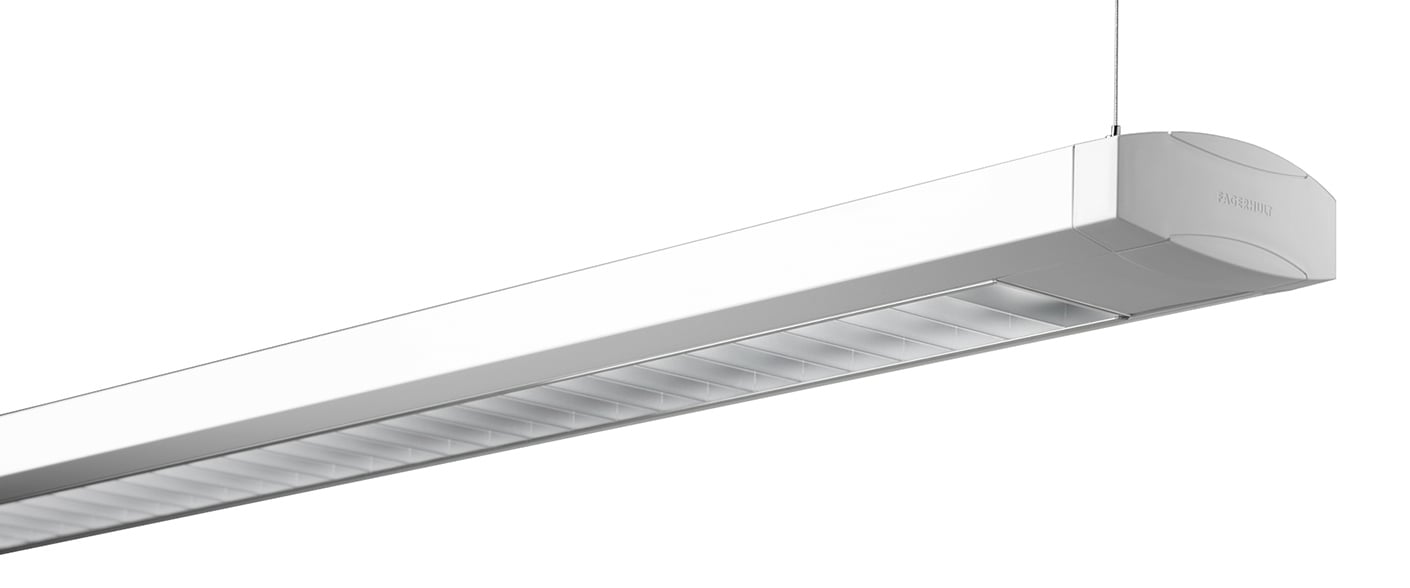

DTI type 2 Beta

Montaż
Zawieszenie na linkach stalowych (patrz akcesoria). Montaż z zastosowaniem blokady ciernej w oprawie.

Instalacja
Oprawa pojedyncza - Podłączenie zasilania ukryte pod elementem końcowym oprawy. 5-stykowa kostka przyłączeniowa z jednej strony. Oprawa systemowa - 5-stykowa kostka podłączeniowa z dwóch stron oprawy oraz okablowanie przelotowe 3x1.5 mm2 w wersji standardowej. Ze ściemnianiem, 5-stykowa kostka podłączeniowa, możliwość łączenia przelotowego 1-fazy.

Wykonanie
Obudowa z blachy stalowej lakierowanej na kolor biały (NCS 0500/RAL 9016) lub aluminiowo-szary (RAL 7040), elementy końcowe wykonane z polipropenu. W przypadku łączenia w linię oprawę należy uzupełnić o łączniki i ścianki zewnętrzne (patrz akcesoria).

Raster
Beta – odbłyśniki boczne i poprzeczne o podwójnej paraboli, z matowego aluminium o bardzo dobrych właściwościach odbijania światła (>92%). Po demontażu pozostaje zawieszony na specjalnych uchwytach. Uziemiony

Odbłyśnik
Raster pełni funkcję odbłyśnika.

Rozsył światła
Symetryczny.

Oświetlenie awaryjne
Możliwość dodatkowego wyposażonia w moduł emLED.

Regulacja strumienia świetlnego
Mozliwość wyposażenia opraw w stateczniki elektroniczne z regulacją strumienia świetlnego.

Projekt
Yellon.

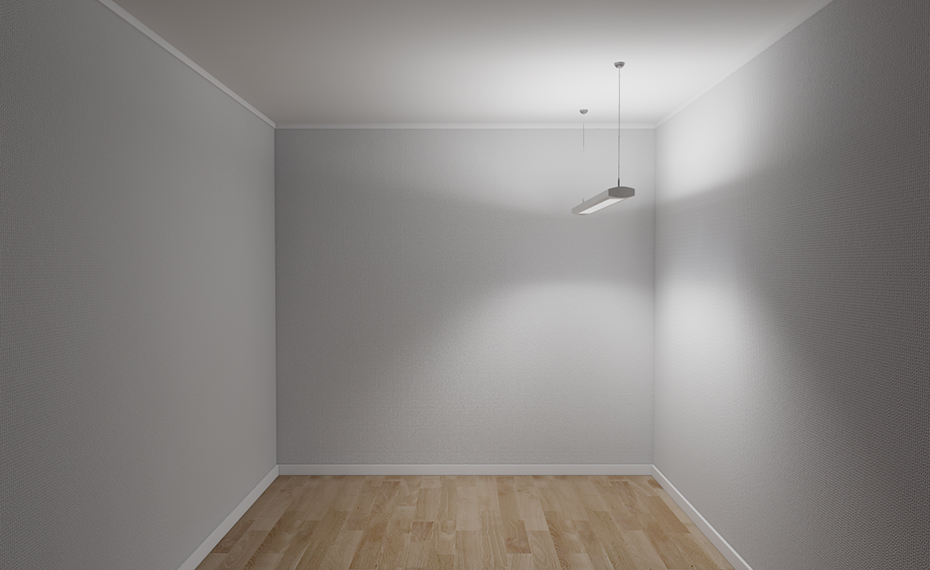

Environment images


Szczegóły


DTI ze sterowanie impulsowo-fazowe (-409) posiada wyłącznik linkowy dimm. Na specjalne zamówienie dostępny także w oprawach HF-std.

DTI ze sterowanie impulsowo-fazowe (-409) posiada wyłącznik linkowy dimm. Na specjalne zamówienie dostępny także w oprawach HF-std.

DTI w wersji z dwoma rastrami (1 świetlówka w rastrze) spełnia wymogi normy EN 12464-1.

DTI w wersji z dwoma rastrami (1 świetlówka w rastrze) spełnia wymogi normy EN 12464-1.

Dodatkowy opis strony PDF

Dokument został dodany

Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 28829
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 28825
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 28827
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824
2x45/49 3.0 Bezpośrednio/Pośredni 50/50 28830
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 28826
2x73/80 3.0 Bezpośrednio/Pośredni 50/50 28828
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889
1 raster, oprawa systemowa
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 29901
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 29903
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 29905
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 29907
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 29902
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 29904
2x45/49 3.0 Bezpośrednio/Pośredni 50/50 29910
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 29906
2x73/80 3.0 Bezpośrednio/Pośredni 50/50 29908
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839
em1 raster, oprawa systowa
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 29909
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-368
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-368
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 28829-368
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 28825-368
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 28827-368
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-368
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-368
2x45/49 3.0 Bezpośrednio/Pośredni 50/50 28830-368
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 28826-368
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-368
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-368
1 raster, oprawa systemowa
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 29901-368
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 29903-368
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 29909-368
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 29905-368
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 29907-368
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 29902-368
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 29904-368
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 29906-368
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-368
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-368
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-436
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-436
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 28829-436
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 28825-436
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 28827-436
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-436
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-436
2x45/49 3.0 Bezpośrednio/Pośredni 50/50 28830-436
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 28826-436
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-436
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-436
1 raster, oprawa systemowa
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 29901-436
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 29903-436
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 29909-436
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 29905-436
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 29907-436
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 29902-436
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 29904-436
2x45/49 3.0 Bezpośrednio/Pośredni 50/50 29910-436
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 29906-436
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-436
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-436
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-309
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-309
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-309
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-309
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-309
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-309
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-309
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-309
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-385
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-385
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-385
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-385
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-385
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-385
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-385
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-385
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-382
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-382
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-382
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-382
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-382
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-382
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-382
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-382
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-308
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-308
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-427
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-427
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-427
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-427
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-428
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-428
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-428
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-428
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-314
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-314
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-314
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-314
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-314
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-314
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-314
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-314
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-315
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-315
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-315
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-315
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-315
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-315
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-315
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-315
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-325
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-325
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-321
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-321
Text som beskriver tabellen
W Kg Rozsył światła Art.No.
FDH
1 raster, oprawa pojedyncza
1x25/28 2.8 Bezpośrednio/Pośredni 50/50 28821-409
1x32/35 3.0 Bezpośrednio/Pośredni 50/50 28823-409
1x45/49 3.0 Bezpośrednio/Pośredni 50/50 28829-409
1x50/54 2.8 Bezpośrednio/Pośredni 50/50 28825-409
1x73/80 3.0 Bezpośrednio/Pośredni 50/50 28827-409
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28822-409
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28824-409
2x45/49 3.0 Bezpośrednio/Pośredni 50/50 28830-409
2x50/54 2.8 Bezpośrednio/Pośredni 50/50 28826-409
1 raster, oprawa pojedyncza. Model Fagerhult Plus, dostarczany kompletnie zmontowany ze świetlówką, przewodem przyłączeniowym i zawieszeniem na linkach stalowych.
2x25/28 2.8 Bezpośrednio/Pośredni 50/50 28888-409
2x32/35 3.0 Bezpośrednio/Pośredni 50/50 28889-409
2 rastry, oprawa pojedyncza
2x25/28 3.1 Bezpośrednio/Pośredni 50/50 28838-409
2x32/35 3.1 Bezpośrednio/Pośredni 50/50 28839-409

Gavel

Element końcowy linii opraw.

Art.No.
Element końcowy, biały/para 91683

Klarplastskiva

Przezroczysta płyta z akrylu.

Art.No.
Przezroczysta przesłona z tworzywa sztucznego 25/28/50/54 W 91687
Przezroczysta przesłona z tworzywa sztucznego 32/35/45/49/73/80 W 91688

Klarplastskiva

Przezroczysta płyta z akrylu.

Art.No.
Przezroczysta przesłona z tworzywa sztucznego 25/28/50/54 W 91687
Przezroczysta przesłona z tworzywa sztucznego 32/35/45/49/73/80 W 91688

Klarplastskiva

Przezroczysta płyta z akrylu.

Art.No.
Przezroczysta przesłona z tworzywa sztucznego 25/28/50/54 W 91687
Przezroczysta przesłona z tworzywa sztucznego 32/35/45/49/73/80 W 91688

Klarplastskiva

Przezroczysta płyta z akrylu.

Art.No.
Przezroczysta przesłona z tworzywa sztucznego 25/28/50/54 W 91687
Przezroczysta przesłona z tworzywa sztucznego 32/35/45/49/73/80 W 91688

Klarplastskiva

Przezroczysta płyta z akrylu.

Art.No.
Przezroczysta przesłona z tworzywa sztucznego 25/28/50/54 W 91687
Przezroczysta przesłona z tworzywa sztucznego 32/35/45/49/73/80 W 91688

Moduł sterujący, do e-Sense Connect

Moduł sterujący stanowi ogniwo między oprawami a funkcjami sterowania ich pracą. Komunikacja odbywa się na częstotliwości 2,4 GHz.

Gdy inne urządzenia, na przykład sieć WLAN, komunikują się w tym samym paśmie, CRMX przenosi sygnał do nie zajętego pasma częstotliwości. Moduł sterujący jest połączony na stałe ze ściemniaczem/sterownikiem dobranym pod kątem potrzeb.

Art.No.
Moduł sterujący, do e-Sense Connect 86300

Przewód połączeniowy między modułem sterującym a ściemniaczem, do e-Sense Connect

Art.No.
Przewód połączeniowy między modułem sterującym a ściemniaczem, do e-Sense Connect 86303

Rampdon

Linię opraw można uzupełnić o elementy końcowe i zwieszenie linkowe.

Art.No.
Łącznik liniowy w komplecie z blokadą linki, biały/szt. 91681

Świetlówka T5 Eco, FDH

Art.No.
25, G5, 2450, 114 81629
25, G5, 2450, 114 81630
32, G5, 3100, 114 81631
32, G5, 3100, 114 81632
45, G5, 4100, 109 81633
45, G5, 4100, 109 81634
50, G5, 4400, 102 81635
50, G5, 4400, 102 81636
73, G5, 6150, 99 81637
73, G5, 6150, 99 81638

Świetlówka T5, FDH

Art.No.
28, G5, Ra>80, 2600, 104 81349
35, G5, Ra>80, 3300, 104 81350
28, G5, Ra>80, 2600, 104 81355
35, G5, Ra>80, 3300, 104 81357
49, G5, Ra>80, 4300, 99 81359
49, G5, Ra>80, 4300, 99 81362
54, G5, Ra>80, 4450, 93 81374
80, G5, Ra>80, 6150, 88 81375
54, G5, Ra>80, 4450, 93 81378
80, G5, Ra>80, 6150, 88 81379

Urządzenie zdalnego sterowania (do grupowania opraw), do e-Sense Connect

Komunikacja w systemie odbywa się między modułami RF obecnymi w oprawach a modułem sterującym. Urządzenie zdalnego sterowania służy wyłącznie do programowania. Urządzenie zdalnego sterowania korzysta z sygnału radiowego, a nie w podczerwieni, dzięki czemu w trakcie programowania wystarczy skierować je w stronę opraw.

Art.No.
Urządzenie zdalnego sterowania (do grupowania opraw), do e-Sense Connect 86301

Zestaw zwieszenia do profilu T

Kompletne zwieszenie linkowe do profilu nośnego 25 mm, do pojedynczej oprawy. Biała maskownica sufitowa. D=1,0 m

Art.No.
Zawiera 94880 + 94589 (mała + duża maskownica sufitowa) 94302

Zestaw zwieszenia do profilu T

Kompletne zwieszenie linkowe do profilu nośnego 25 mm, do pojedynczej oprawy. Biała maskownica sufitowa. D=1,0 m

Art.No.
Zawiera 94881 + 94589 (duże maskownice sufitowe) 94445

Zwieszenie linkowe

Zwieszenie linkowe na pojedynczej lince stalowej i białą lub szarą maskownicą sufitową z tworzywa sztucznego.

Art.No.
Zwieszenie linkowe, duża maskownica sufitowa (biała)/szt. 94296

Zwieszenie linkowe

Zwieszenie linkowe na pojedynczej lince stalowej i białą lub szarą maskownicą sufitową z tworzywa sztucznego.

Art.No.
Zwieszenie linkowe - mała, biała rozeta sufitowa /szt. 94327

Zwieszenie linkowe

Zwieszenie linkowe na pojedynczej lince stalowej i białą lub szarą maskownicą sufitową z tworzywa sztucznego.

Art.No.
Zwieszenie linkowe - mała, biała rozeta sufitowa do T-profilu 25mm /szt. 94880
Zwieszenie linkowe, duża maskownica sufitowa (biała)/szt. do profili nośnych typu T 25mm 94881

Zwieszenie linkowe z pojedynczą linką

Zwieszenie linkowe z pojedynczą linką, z białą maskownicą sufitową i przewodem przyłączeniowym 5x1,0 mm². D=1,0 m.

Art.No.
Duża maskownica sufitowa/szt. 91701
Duża maskownica sufitowa do profilu nośnego T 25 mm 91703

Zwieszenie linkowe z pojedynczą linką i przewodem

Zawieszenie na linkach stalowych. Pojedyncza linka i przewód zasilający 3x1,0 mm², długość 1,0 m. Duża maskownica sufitowa z białego lub szarego tworzywa. W przypadku zastosowania do oprawy Zora można połączyć z uchwytem oprawy 96355.

Art.No.
D=1,0, zwieszenie linkowe, duża maskownica sufitowa (biała)/szt. 94588
D=1,0, zwieszenie linkowe, duża maskownica sufitowa (biała) do profili nośnych typu T 25mm/szt. 94589
Dimensions picture
Light distribution
2x35 W, 2 rastry

2x35 W, 2 rastry

2x35 W, 1 raster

2x35 W, 1 raster

Kontakt z nami

Kontakt z nami


Obszar zastosowań
