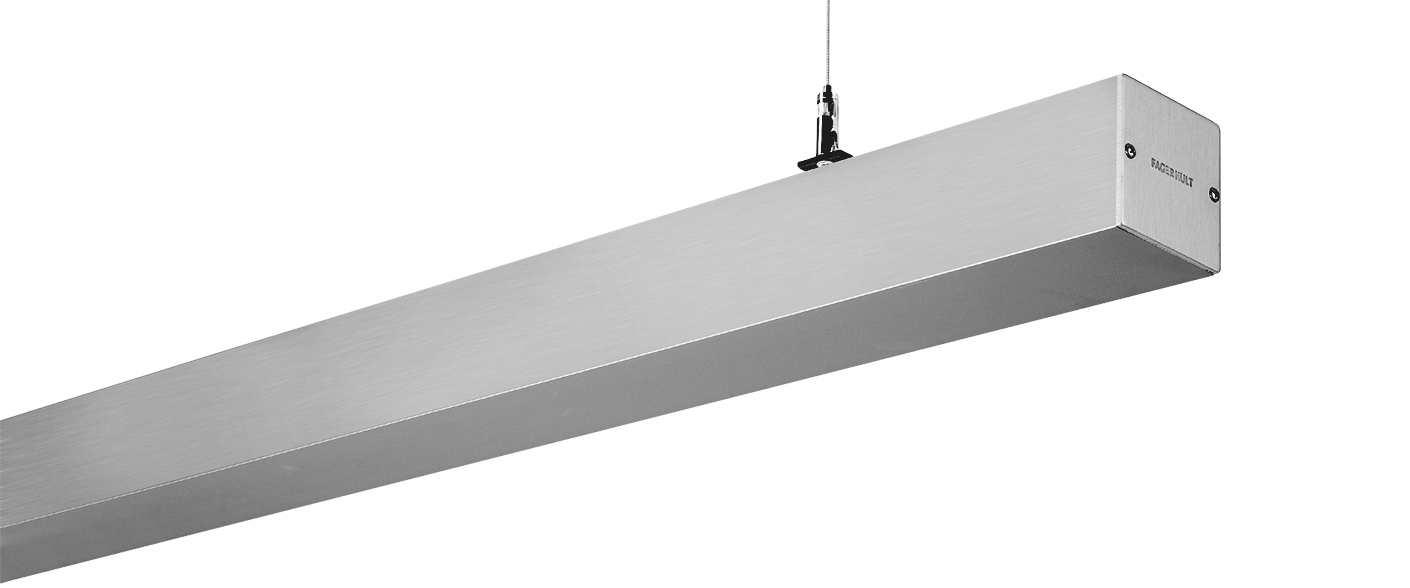

Notor T5 Indirekte

Montering
Pendlet som singel, eller i rekke ved wirependel og spesiell bøyle som gir fleksibel c/c.

Tilkobling
Startarmaturen er utstyrt med 2,4m ledning 3x1,0mm². Armaturenhet har gjennomgangskobling (5x1,5mm²) og hurtigkobling i hver gavl. Ved tilleggsnummer -436 og -368 levereres armaturen med 2,4m tilkoblingsledning 5x1,0mm². Ved rekkemontasje skal armaturrekke alltid begynne med startarmatur.

Design
Armaturenhet og moduler i natureloksert ekstrudert aluminium.

Reflektor
Reflektor av metallisert aluminium.

Nødlys
Til Notor T5 fås enhet med integrert emLED.

Lysregulering
De fleste varianter kan også utstyres med andre reaktorer for lysregulering.

Tilbehør
Deler for komplettering, se tilbehør.

Design
Julle Oksanen og Vesa Honkonen

Environment images


Detaljer


Lysåpningen dekkes av akrylplastplate. Medfølger armaturen.

Lysåpningen dekkes av akrylplastplate. Medfølger armaturen.

Wireopphenget gir fleksibel c/c. For å begrense ubehagsluminans, anbefales sorte wirefester for denne montasje.

Wireopphenget gir fleksibel c/c. For å begrense ubehagsluminans, anbefales sorte wirefester for denne montasje.

Merking av produktblad

Eller lag PDF med alle artikler

Dokumentet er tillagt

Dokumenter

Text som beskriver tabellen
W Vekt, kg Art.No.
FDH
Rekkearmatur
1x20/24 1.7 26852
1x21 2.0 26851
1x25/28 2.3 26853
1x32/35 2.6 26854
1x39 2.0 26855
1x45/49 2.6 26780
1x50/54 2.3 26856
1x73/80 2.6 26857
2x1x21 3.7 26871
2x1x25/28 4.3 26873
2x1x32/35 4.9 26874
2x1x39 3.7 26875
2x1x45/49 4.9 26781
2x1x50/54 4.3 26876
2x1x73/80 4.9 26877
Startarmatur
1x20/24 1.7 26842
1x21 2.0 26841
1x25/28 2.3 26843
1x32/35 2.6 26844
1x39 2.0 26845
1x45/49 2.6 26778
1x50/54 2.3 26846
1x73/80 2.6 26847
2x1x21 3.7 26861
2x1x25/28 4.3 26863
2x1x32/35 4.9 26864
2x1x39 3.7 26865
2x1x45/49 4.9 26779
2x1x50/54 4.3 26866
2x1x73/80 4.9 26867
Text som beskriver tabellen
W Vekt, kg Art.No.
FDH
Rekkearmatur
1x20/24 1.7 26852-368
1x21 2.0 26851-368
1x25/28 2.3 26853-368
1x32/35 2.6 26854-368
1x39 2.0 26855-368
1x45/49 2.6 26780-368
1x50/54 2.3 26856-368
1x73/80 2.6 26857-368
2x1x21 3.7 26871-368
2x1x25/28 4.3 26873-368
2x1x32/35 4.9 26874-368
2x1x39 3.7 26875-368
2x1x45/49 4.9 26781-368
2x1x50/54 4.3 26876-368
Startarmatur
1x20/24 1.7 26842-368
1x21 2.0 26841-368
1x25/28 2.3 26843-368
1x32/35 2.6 26844-368
1x39 2.0 26845-368
1x45/49 2.6 26778-368
1x50/54 2.3 26846-368
1x73/80 2.6 26847-368
2x1x21 3.7 26861-368
2x1x25/28 4.3 26863-368
2x1x32/35 4.9 26864-368
2x1x39 3.7 26865-368
2x1x45/49 4.9 26779-368
2x1x50/54 4.3 26866-368
Text som beskriver tabellen
W Vekt, kg Art.No.
FDH
Rekkearmatur
1x20/24 1.7 26852-436
1x21 2.0 26851-436
1x25/28 2.3 26853-436
1x32/35 2.6 26854-436
1x39 2.0 26855-436
1x45/49 2.6 26780-436
1x50/54 2.3 26856-436
1x73/80 2.6 26857-436
2x1x21 3.7 26871-436
2x1x25/28 4.3 26873-436
2x1x32/35 4.9 26874-436
2x1x39 3.7 26875-436
2x1x45/49 4.9 26781-436
2x1x50/54 4.3 26876-436
Startarmatur
1x20/24 1.7 26842-436
1x21 2.0 26841-436
1x25/28 2.3 26843-436
1x32/35 2.6 26844-436
1x39 2.0 26845-436
1x45/49 2.6 26778-436
1x50/54 2.3 26846-436
1x73/80 2.6 26847-436
2x1x21 3.7 26861-436
2x1x25/28 4.3 26863-436
2x1x32/35 4.9 26864-436
2x1x39 3.7 26865-436
2x1x45/49 4.9 26779-436
2x1x50/54 4.3 26866-436

emLED-enhet

emLED-enhet, bare i kombinasjon med HF-standard

Art.No.
emLED-enhet for indirektestrålende armatur, L=210mm. 92463

Gavl

Gavl

Art.No.
Gavl/stk 92464

L-kobling

L-kobling for indirektestrålende armatur, inkl. friksjonslås

Art.No.
L-kobling venstre indirekte 92455
L-kobling høyre indirekte 92456

Lysrør T5 Eco, FDH

Art.No.
20, 3000, G5, 1650, 99 81627
20, 4000, G5, 1650, 99 81628
25, 3000, G5, 2450, 114 81629
25, 4000, G5, 2450, 114 81630
32, 3000, G5, 3100, 114 81631
32, 4000, G5, 3100, 114 81632
45, 3000, G5, 4100, 109 81633
45, 4000, G5, 4100, 109 81634
50, 3000, G5, 4400, 102 81635
50, 4000, G5, 4400, 102 81636
73, 3000, G5, 6150, 99 81637
73, 4000, G5, 6150, 99 81638

Lysrør T5, FDH

Art.No.
21, 4000, G5, Ra>80, 1900, 100 81348
28, 4000, G5, Ra>80, 2600, 104 81349
35, 4000, G5, Ra>80, 3300, 104 81350
21, 3000, G5, Ra>80, 1900, 100 81353
28, 3000, G5, Ra>80, 2600, 104 81355
35, 3000, G5, Ra>80, 3300, 104 81357
49, 3000, G5, Ra>80, 4300, 99 81359
49, 4000, G5, Ra>80, 4300, 99 81362
24, 3000, G5, Ra>80, 1750, 89 81372
39, 3000, G5, Ra>80, 3100, 92 81373
54, 3000, G5, Ra>80, 4450, 93 81374
80, 3000, G5, Ra>80, 6150, 88 81375
24, 4000, G5, Ra>80, 1750, 89 81376
39, 4000, G5, Ra>80, 3100, 92 81377
54, 4000, G5, Ra>80, 4450, 93 81378
80, 4000, G5, Ra>80, 6150, 88 81379

Overgang

Overgangsenhet mellom direkte og indirekte armatur, L=120mm

Art.No.
Overgangsenhet L=120mm 92450

T-kobling

T-kobling for indirektestrålende armatur, inkl. friksjonslås

Art.No.
T-kobling tilkobling venstre, indirekte 92460
T-kobling tilkobling høyre, indirekte 92461
T-kobling tilkobling midt, indirekte 92462

Veggbrakett

Art.No.
Veggbrakett 91962

Wirefeste

Wirefeste inkl. friksjonslås

Art.No.
Wirefeste inkl. friksjonslås, alu (ekskl. wire)/par 91960
Wirefeste inkl. friksjonslås, svart (ekskl. wire)/par 91961

Wireoppheng for indirektestrålende armatur

Wireoppheng for indirektestrålende armatur med sort wirefeste og takskåler. L=1,5 m.

Art.No.
Små takskåler, hvite/par 91984
Små takskåler for T-profil 25 mm, hvite/par 91985
Små takskåler, grå/par 91986
Små takskåler for T-profil 25 mm, grå/par 91987

X-kobling

X-kobling for indirektestrålende armatur, inkl. friksjonslås

Art.No.
X-kobling 92452
Målskisse

Bruksområder
