Takpendel 23000

En takmontert tilførselsenhet for strøm, tele og medisinske gasser, utformet for å gi maksimal support uten å være i veien. Enheten blir tilpasset og konfigurert til sitt formål.

Montering

Takpendelen monteres i en monteringsbjelke som bestilles separat. Monteringsbjelken tilpasses avstanden mellom det faste taket og himlingen. Som alternativ kan takpendelen monteress i infestningsdel direkte i tak.

Tilkobling

El-kabler fra den faste installasjonen tilkobles på tilkoblingsplinter plassert ved takfestet. For de kabler som skal koples direkte til uttaket er trekketråd forberedt i egne slanger. Gassrørene fra den faste installasjonen trekkes fram til loddetilkoblinger montert i en gasskloss.

Armer

Som standard er armlengden 650mm, men kan spesialleveres med armlengder 750mm, 850mm, 950mm, 1050mm.
OBS! Pendelens maksimale last 210kg er angitt med 650mm armer, med lengre armer synker den maksimale lasten drastisk.

Eluttak

Takpendel 23000 kan utstyres med ønsket antall sterk- og svakstrømsuttak. Uttakene er montert i apparatfestene som er fastmonterte i bunnprofilen. En Fagerhult tilpasset dekkbrikke gjør at montasjen blir helt glatt montert mot pendelens front. Pendelen kan utstyres med uttak av ulike nasjonale standarder.

Materiale, farge, vekt og høyde.

Takfestet består av en stålplate med nedadrettede avstandsstykker for feste av armsystem som er lagd av firkantrør i stål. I hver ende av armene er det sveiset armhylser for montering av dreielager. Den vertikale uttaksdelen er utført i ekstruderte aluminiumsprofiler. Hele takpendelen er hvitlakkert (RAL 9010). Pendelens egenvekt er ca. 180kg og kan belastes maksimalt med 210kg. Takpendelen kan tilpasses ulike takhøyder ved hjelp av avstandsstykker.

Medisinske gasser

Gassuttakene er plassert i underkant av den vertikale delen og ment til slangetilkopling av utstyr.

Regulering

Bremsene til dreielagrene utløses ved å trykke inn en av de to knappene på håndtaket. Venstre knapp løser ut bremsen for både øvre og nedre dreielager. Høyre knapp løser ut bremsen mellom armene. Dreielagerne har innbygd vristopp som individuelt begrenser armens vridning, max. vridning er 315 grader.

Tilbehør

Takpendelen kan utstyres med en rekke forskjellig tilbehør, se tilbehør 23000 og 24000.

Media

Justerbart dryppstativ.

Håndtak.

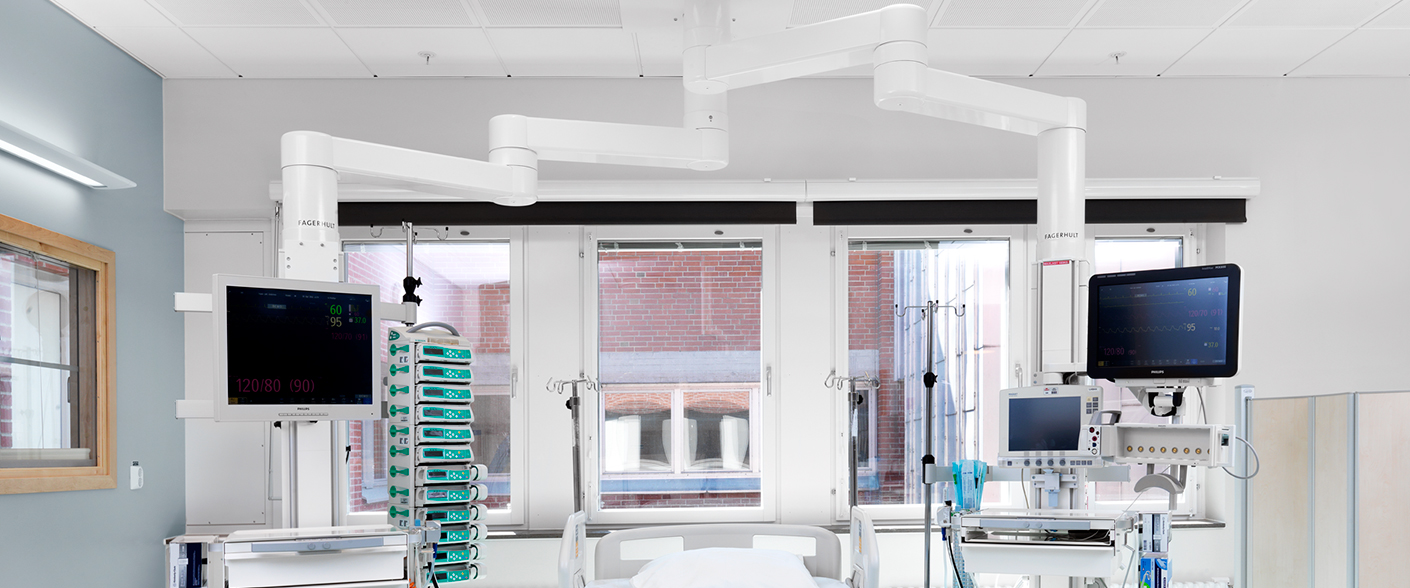

Takpendel 23000

Takpendel 23000 kan bære utstyr helt opp til 210 kg, men er likevel bemerkelsesverdig liten og nett. En plassoptimert konstruksjon gir større frie flater å bevege seg på og mer plass til nødvendig utstyr. Et dreielager med brems...

Les mer om produktfamilien Takpendel 23000

Dokumenter

Spesifikasjon

Filter artikkler

Best.nr.
Best.nr.
17580
17581
17582

Filter tilbehør

Name Description Art.No.
Name Description Art.No.
Arm for dryppstativArm for dryppstativ99524
DokkingfesteDokkingfeste99532
DryppestativDryppestativ99521
HylleUttrekkshylle99505
HylleHylle med trykkluftpanel99507
HylleHylle med 1 skuff99509
HylleHylle med to skuffer99538
IV-skinne480x230 mm99528
IV-skinne580x230 mm99529
IV-skinne320x180 mm99530
IV-skinne350x250 mm99531
KurvKurv99512
SengfesteØ 28 mm for dryppstativ99525
ServicearmServicearm99527
