AllFive LED

Montering
Utenpåliggende, line, wire, samt horisontalt på vegg. Ved montasje med pakninger, som medfølger armaturen, oppnås kapslingsklasse IP44.

Tilkobling
Fire innføringshull Ø 19 mm med pakknipler på armaturens overside og en svekking Ø 16 mm i hver gavl. Hurtigkoblingsplint 5x2,5 mm² midt på armaturen. Viderekobling mulig. Armaturen finnes også i utførelse med 3-fase gjennomgangskobling 5x1,5 mm² med hurtigkoblingsplint ved hver gavl. (-34).

Design
Armaturhus i hvitlakkert alusink (RAL 9016). Gavler i ASA-plast.

Rasteroptikk
Skjerm i ekstrudert akryl med prismatisk underside og linjemønstrede sider. Opal diffusor fås som tilbehør til å legge i klar skjerm, passer ikke med tilleggsnummer -219.

Effektivitet og lysflux med opal diffusor oppgis i parantes i tabellen.

Lysregulering
e-Sense Detect – mikrobølgesensor for funksjon til/fra eller fraværsdemping med mulighet for slokkefunksjon.
e-Sense smartSWITCH – armatur med PIR-sensor for nærværsdetektering på/av, IP 20 Armatur med sensor kan drive ytterligere 1 armatur. Detekteringsområde 100°.

LED-informasjon
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Levetid driver: opp til 100 000 h/10 % (maks utfall).

Annet
Armaturen har omkobler for høy/lav lumenverdi. Leveres alltid innstilt på lav lumenverdi.

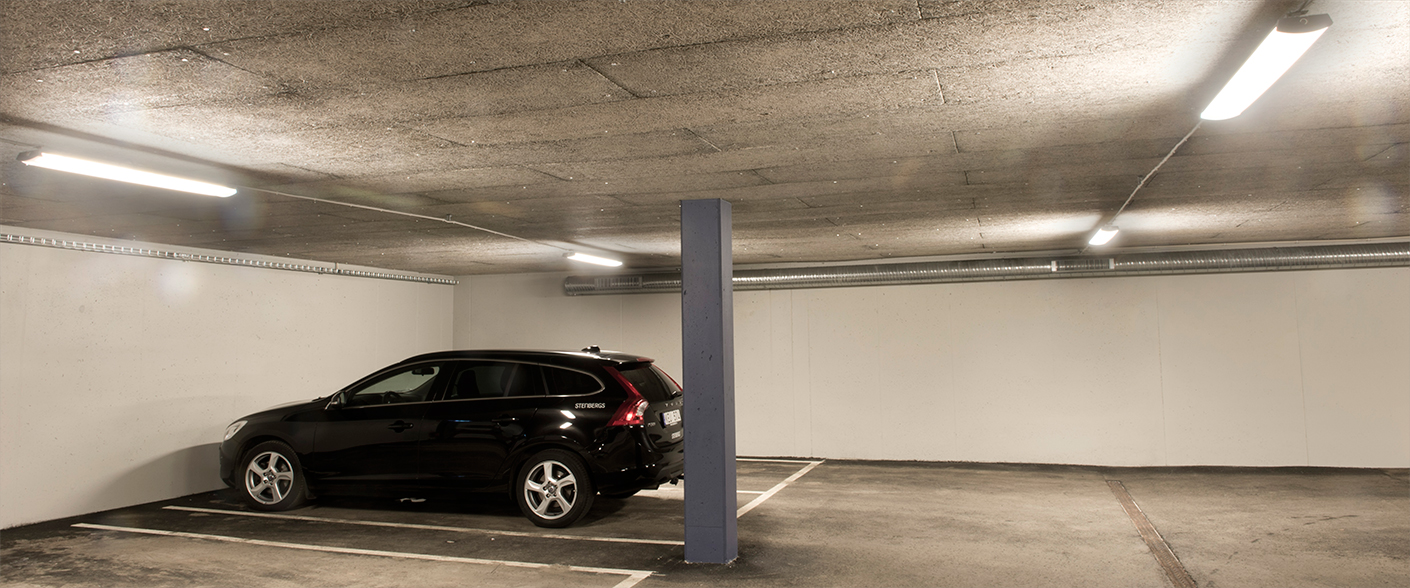

Environment images


Detaljer


Opal diffusor fås som tilbehør til å legge i klar skjerm.

Opal diffusor fås som tilbehør til å legge i klar skjerm.

Opal diffusor.

Opal diffusor.

Merking av produktblad

Eller lag PDF med alle artikler

Dokumentet er tillagt

Reference images



Bauhaus

Professional light for do-it-yourselfers


Kaubamaja – Food Department

Fewer luminaries – same light level


Spar, Sundvollen

Finding everyday items at Spar in Sundvollen

Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
23 1.3 600 3000 2887(2427) 126 (106) L80B50 100.000h 33511
23 1.3 600 4000 2946 (2477) 128 (108) L80B50 100.000h 33512
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509
Med gjennomgangskobling 5x1,5 mm²
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506-34
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507-34
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508-34
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509-34
Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
23 1.3 600 3000 2887(2427) 126 (106) L80B50 100.000h 33511-402
23 1.3 600 4000 2946 (2477) 128 (108) L80B50 100.000h 33512-402
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506-402
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507-402
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508-402
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509-402
Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507-495
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509-495
Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506-473
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508-473
Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
23 1.3 600 3000 2887(2427) 126 (106) L80B50 100.000h 33511-469
23 1.3 600 4000 2946 (2477) 128 (108) L80B50 100.000h 33512-469
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506-469
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507-469
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508-469
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509-469
Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506-496
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507-496
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508-496
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509-496
Text som beskriver tabellen
W Vekt, kg Lengde, mm CCT lm lm/W Lystilbakegang Art.No.
LED (system)
31 2.3 1200 3000 4289 (3740) 138 (121) L80B10 100.000h 33506-219
31 2.3 1200 4000 4375 (3815) 141 (123) L80B10 100.000h 33507-219
44 2.3 1200 3000 6075 (5288) 138 (120) L80B50 100.000h 33508-219
45 2.3 1200 4000 6196 (5393) 138 (120) L80B50 100.000h 33509-219

Fjernkontroll e-Sense Move DALI

Fjernkontroll e-Sense Move DALI.

Art.No.
Fjernkontroll e-Sense Move DALI 86305

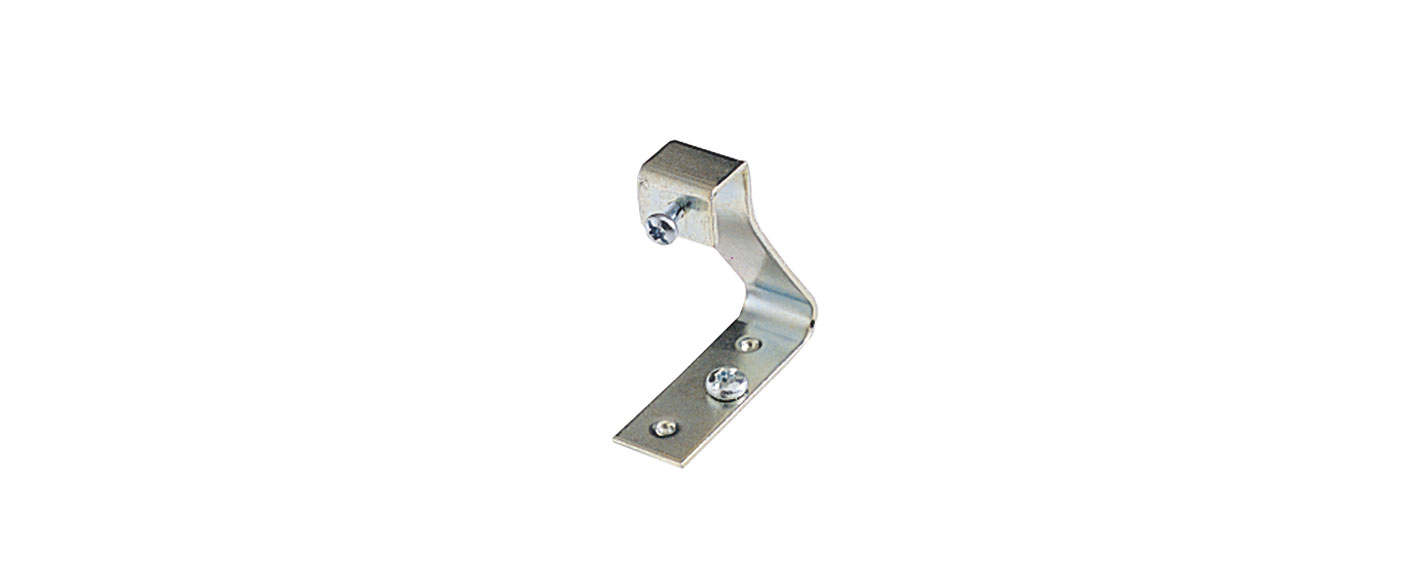

Linefeste

Linefeste av forzinket stål.

Art.No.
Linefeste/par 91334

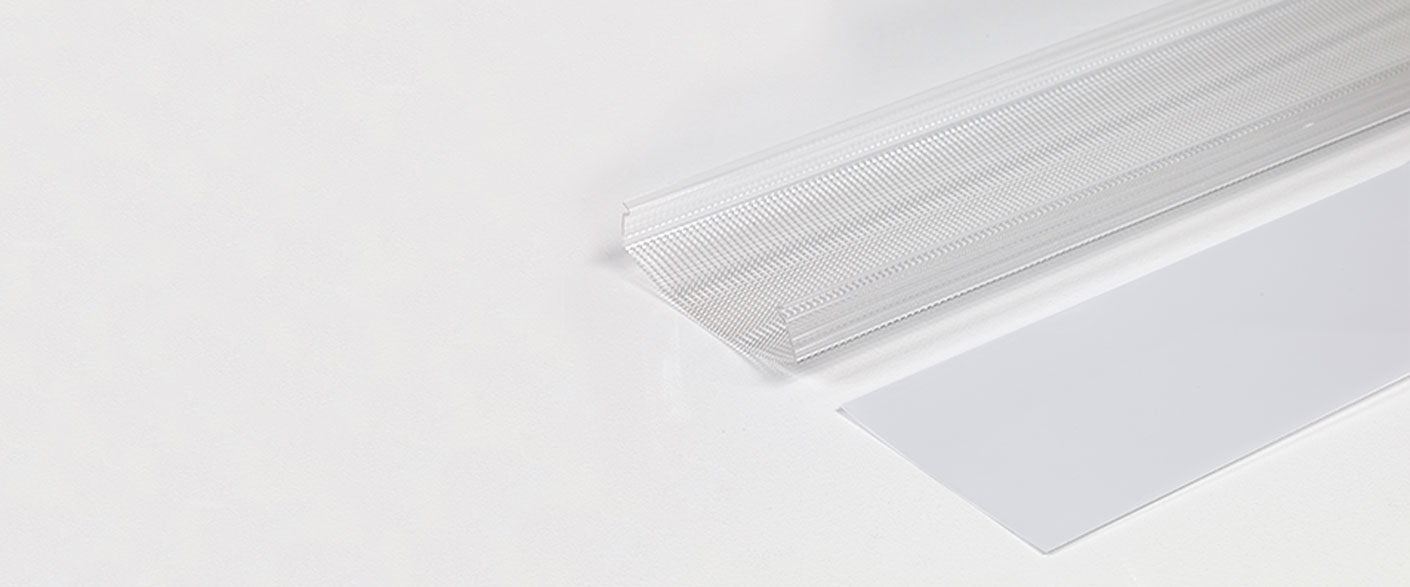

Opal diffusor AllFive LED

Art.No.
Opal diffusor 600 mm 90308
Opal diffusor 1200 mm 90309

Reserveskjerm

Reserveskjerm

Art.No.
Reserveskjerm 600 mm, AllFive LED 90318
Reserveskjerm 1200 mm, AllFive LED 90319

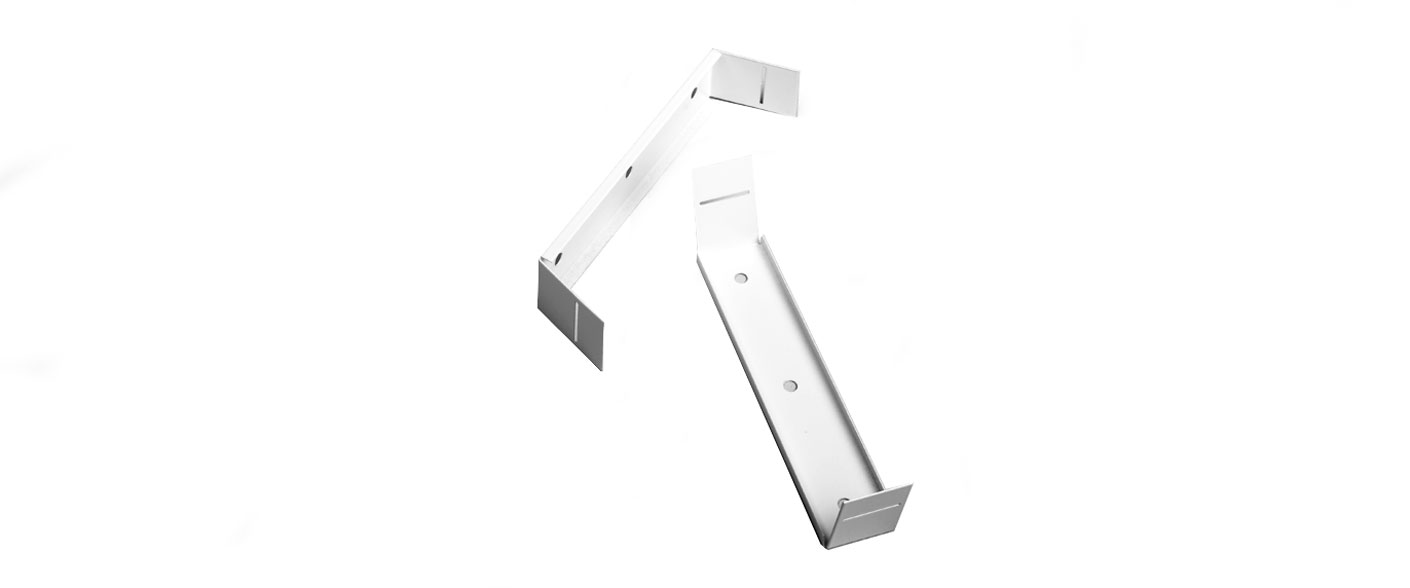

Takfeste

Takfeste, fleksibelt c/c

Art.No.
Takfeste, fleksibelt c/c /par 91213

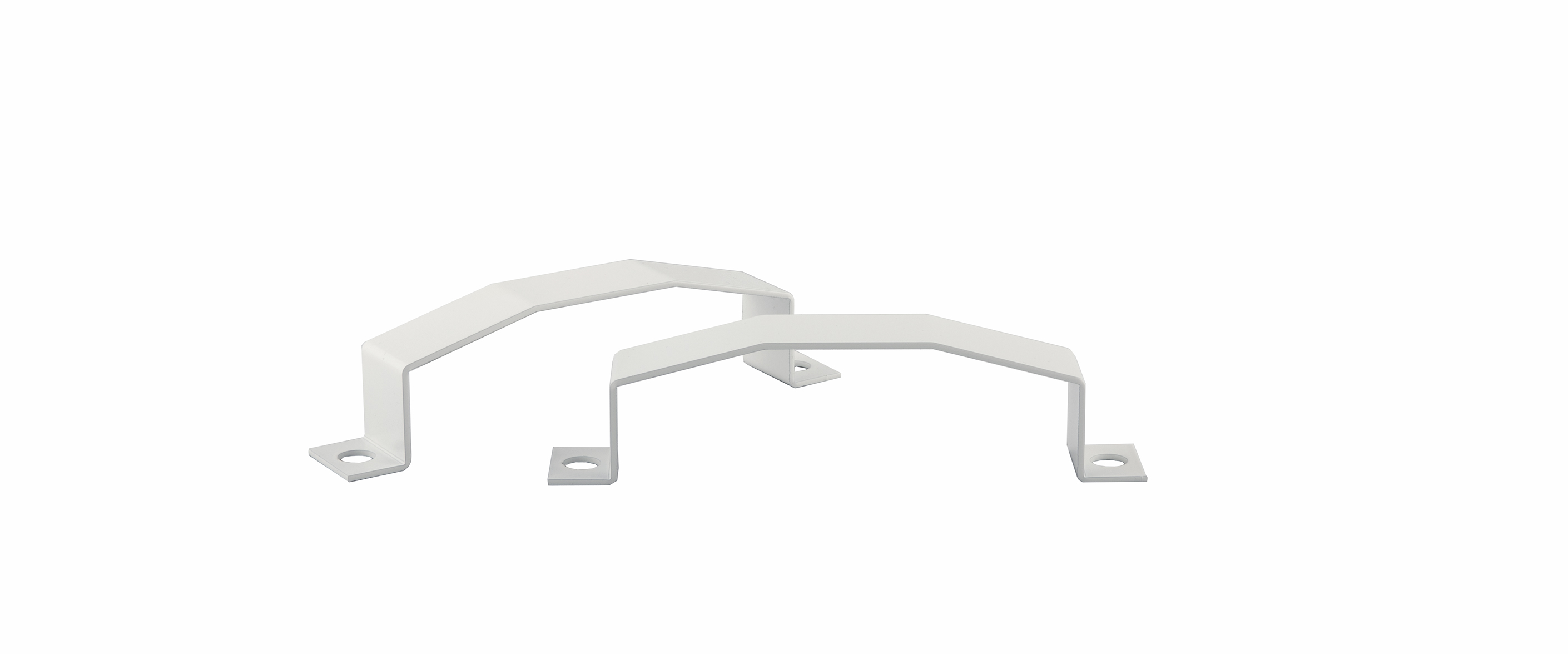

Tilfluktsromsbøyle

Tilfluktsromsbøyle

Art.No.
Tilfluktsromsbøyle 91210

Veggbrakett

Hvitlakkert veggbrakett 90º.

Art.No.
90°, L=150 mm/stk 91508

Wireoppheng

Wireoppheng for parallell wire inkl. friksjonslås.

Art.No.
Wireoppheng for parallell wire inkl. friksjonslås/par. 90305
Målskisse
Light distribution
Klar skjerm.

Klar skjerm.
