Notor 78

Een werkplekarmatuur met pendel die direct/indirect licht creëert. De Delta-afscherming biedt een hoge efficiëntie en een optimaal lichtcomfort. Singel of lijnmontage.

Installatie

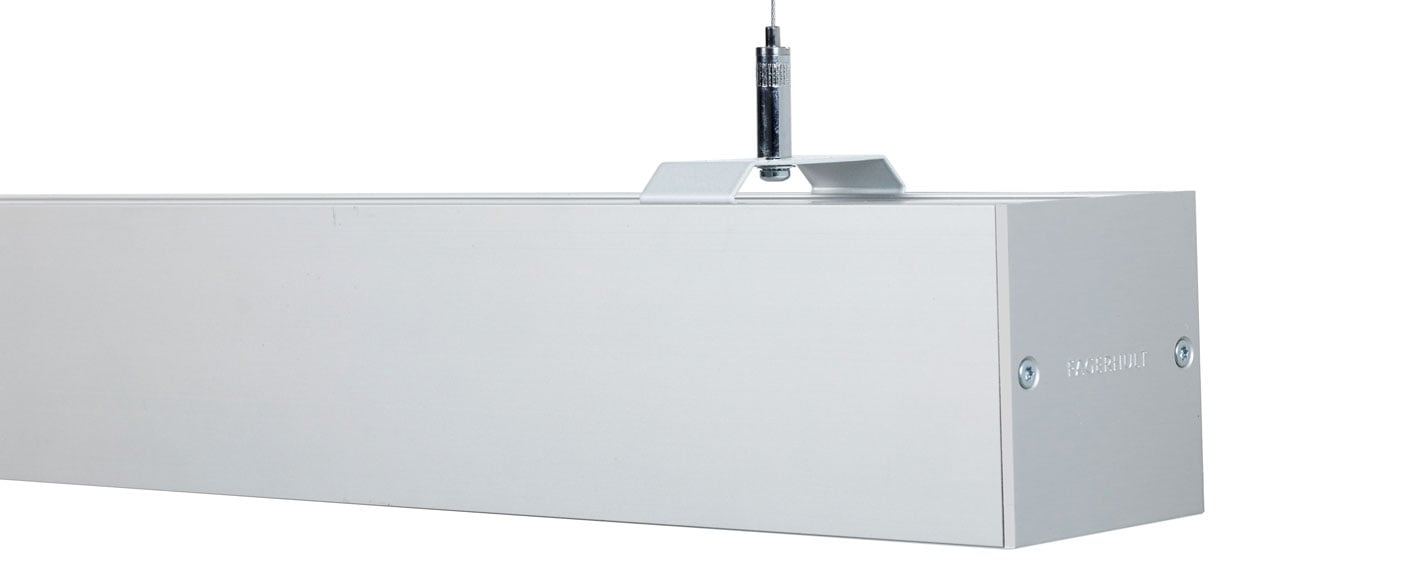

Voor installatie als solo armatuur of lijnmontage middels een kabelpendel en speciale beugel voor flexibele montage. Beugel wordt meegeleverd. Staaldraadophanging moet apart worden besteld.

Aansluiting

Startarmatuur wordt geleverd met 2,4 m aansluitkabel 5x0,75 mm² standard excl. stekker. Bij extra nummers -448. -449 en -474 is het armatuur voorzien van 2,4 m aansluitkabel 3x1,0 mm² en geaarde stekker. Het aansluitsnoer bervindt zich aan dezelfde zijde als een evt. trekschakelaar. Het armatuur is voorzien van doorvoerbedrading (5x1,5 mm²) en snelkoppelingscontact aan elke kant. Bij evt. lijnmontage moet de rij armaturen altijd beginnen met een startarmatuur.

Uitvoering

Behuizing van wit (RAL 9016) of geëloxeerd, geëxtrudeerd aluminium. Direct/Indirect: de bovenkant wordt door een actieve laag afgedekt, die een breed lichtbeeld oplevert en als stofbescherming fungeert.

Afscherming

Delta – diffuus microprisma van acrylaat (PMMA).

Reflector

De afschermingen doen ook dienst als reflector.

Lichtregeling

Standaard met DALI/fasepulscontrole. Extra nummers -448. -449 en -474 geldt alleen singelmontage.
30/70, 70/30 bevatten 2 DALI-apparatuur (vereisen 2 DALI-adressen).
50/50 en Direct lichtverdeling bevat 1 DALI-apparatuur.
e-Sense ActiLume – PIR-sensoren met aanwezigheids- en daglichtregeling via DALI.

Media

Notor

Fagerhults klassieke interieurarmatuur Notor is verkrijgbaar in meerdere uitvoeringen als pendel, plafond- of inbouwmodel. Notor is een vanzelfsprekende keuze in situaties waarin u lange, doorlopende lichtlijnen wilt creëren....

Meer over deze familie Notor

Documenten

Specificaties

Filter

Bestelnr. Lichtstroom, lm CCT, K Installatie Kleur Moduul Lichtdistributie Lichtsturing Overige eigenschappen
Bestelnr. Lichtstroom, lm CCT, K Installatie Kleur Moduul Lichtdistributie Lichtsturing Overige eigenschappen
13130-402 3643 3000 Start Wit 1200 70/30 DALI/Fasepuls
13131-402 3643 3000 Lijn Wit 1200 70/30 DALI/Fasepuls
13132-402 5363 3000 Start Wit 1200 70/30 DALI/Fasepuls
13133-402 5363 3000 Lijn Wit 1200 70/30 DALI/Fasepuls
13134-402 7286 3000 Start Wit 2400 70/30 DALI/Fasepuls
13135-402 7286 3000 Lijn Wit 2400 70/30 DALI/Fasepuls
13136-402 10726 3000 Start Wit 2400 70/30 DALI/Fasepuls
13137-402 10726 3000 Lijn Wit 2400 70/30 DALI/Fasepuls
13138-402 4432 3000 Start Wit 1200 50/50 DALI/Fasepuls
13138-448 4432 3000 Start Wit 1200 50/50 e-Sense ActiLume 1 trekschakelaar
13138-449 4432 3000 Start Wit 1200 50/50 DALI/Fasepuls 1 trekschakelaar
13138-474 4432 3000 Start Wit 1200 50/50 Fasepuls 2 trekschakelaars
13139-402 4432 3000 Lijn Wit 1200 50/50 DALI/Fasepuls
13140-402 8864 3000 Start Wit 2400 50/50 DALI/Fasepuls
13141-402 8864 3000 Lijn Wit 2400 50/50 DALI/Fasepuls
13142-402 5536 3000 Start Wit 1200 30/70 DALI/Fasepuls
13142-448 5536 3000 Start Wit 1200 30/70 e-Sense ActiLume 1 trekschakelaar
13142-449 5536 3000 Start Wit 1200 30/70 DALI/Fasepuls 1 trekschakelaar
13142-474 5536 3000 Start Wit 1200 30/70 Fasepuls 2 trekschakelaars
13143-402 5536 3000 Lijn Wit 1200 30/70 DALI/Fasepuls
13144-402 11072 3000 Start Wit 2400 30/70 DALI/Fasepuls
13145-402 11072 3000 Lijn Wit 2400 30/70 DALI/Fasepuls
13146-402 3847 4000 Start Wit 1200 70/30 DALI/Fasepuls
13147-402 3847 4000 Lijn Wit 1200 70/30 DALI/Fasepuls
13148-402 5662 4000 Start Wit 1200 70/30 DALI/Fasepuls
13149-402 5662 4000 Lijn Wit 1200 70/30 DALI/Fasepuls
13150-402 7694 4000 Start Wit 2400 70/30 DALI/Fasepuls
13151-402 7694 4000 Lijn Wit 2400 70/30 DALI/Fasepuls
13152-402 11324 4000 Start Wit 2400 70/30 DALI/Fasepuls
13153-402 11324 4000 Lijn Wit 2400 70/30 DALI/Fasepuls
13154-402 4696 4000 Start Wit 1200 50/50 DALI/Fasepuls
13154-448 4432 4000 Start Wit 1200 50/50 e-Sense ActiLume 1 trekschakelaar
13154-449 4432 4000 Start Wit 1200 50/50 DALI/Fasepuls 1 trekschakelaar
13154-474 4432 4000 Start Wit 1200 50/50 Fasepuls 2 trekschakelaars
13155-402 4696 4000 Lijn Wit 1200 50/50 DALI/Fasepuls
13156-402 9392 4000 Start Wit 2400 50/50 DALI/Fasepuls
13157-402 9392 4000 Lijn Wit 2400 50/50 DALI/Fasepuls
13158-402 5880 4000 Start Wit 1200 30/70 DALI/Fasepuls
13158-448 5536 4000 Start Wit 1200 30/70 e-Sense ActiLume 1 trekschakelaar
13158-449 5536 4000 Start Wit 1200 30/70 DALI/Fasepuls 1 trekschakelaar
13158-474 5536 4000 Start Wit 1200 30/70 Fasepuls 2 trekschakelaars
13159-402 5880 4000 Lijn Wit 1200 30/70 DALI/Fasepuls
13160-402 11760 4000 Start Wit 2400 30/70 DALI/Fasepuls
13161-402 11760 4000 Lijn Wit 2400 30/70 DALI/Fasepuls
13162-402 3643 3000 Start Geanodiseerd 1200 70/30 DALI/Fasepuls
13163-402 3643 3000 Lijn Geanodiseerd 1200 70/30 DALI/Fasepuls
13164-402 5363 3000 Start Geanodiseerd 1200 70/30 DALI/Fasepuls
13165-402 5363 3000 Lijn Geanodiseerd 1200 70/30 DALI/Fasepuls
13166-402 7286 3000 Start Geanodiseerd 2400 70/30 DALI/Fasepuls
13167-402 7286 3000 Lijn Geanodiseerd 2400 70/30 DALI/Fasepuls
13168-402 10726 3000 Start Geanodiseerd 2400 70/30 DALI/Fasepuls
13169-402 10726 3000 Lijn Geanodiseerd 2400 70/30 DALI/Fasepuls
13170-402 4432 3000 Start Geanodiseerd 1200 50/50 DALI/Fasepuls
13170-448 4432 3000 Start Geanodiseerd 1200 50/50 e-Sense ActiLume 1 trekschakelaar
13170-449 4432 3000 Start Geanodiseerd 1200 50/50 DALI/Fasepuls 1 trekschakelaar
13170-474 4432 3000 Start Geanodiseerd 1200 50/50 Fasepuls 2 trekschakelaars
13171-402 4432 3000 Lijn Geanodiseerd 1200 50/50 DALI/Fasepuls
13172-402 8864 3000 Start Geanodiseerd 2400 50/50 DALI/Fasepuls
13173-402 8864 3000 Lijn Geanodiseerd 2400 50/50 DALI/Fasepuls
13174-402 5536 3000 Start Geanodiseerd 1200 30/70 DALI/Fasepuls
13174-448 5536 3000 Start Geanodiseerd 1200 30/70 e-Sense ActiLume 1 trekschakelaar
13174-449 5536 3000 Start Geanodiseerd 1200 30/70 DALI/Fasepuls 1 trekschakelaar
13174-474 5536 3000 Start Geanodiseerd 1200 30/70 Fasepuls 2 trekschakelaars
13175-402 5536 3000 Lijn Geanodiseerd 1200 30/70 DALI/Fasepuls
13176-402 11072 3000 Start Geanodiseerd 2400 30/70 DALI/Fasepuls
13177-402 11072 3000 Lijn Geanodiseerd 2400 30/70 DALI/Fasepuls
13178-402 3847 4000 Start Geanodiseerd 1200 70/30 DALI/Fasepuls
13179-402 3847 4000 Lijn Geanodiseerd 1200 70/30 DALI/Fasepuls
13180-402 5662 4000 Start Geanodiseerd 1200 70/30 DALI/Fasepuls
13181-402 5662 4000 Lijn Geanodiseerd 1200 70/30 DALI/Fasepuls
13182-402 7694 4000 Start Geanodiseerd 2400 70/30 DALI/Fasepuls
13183-402 7694 4000 Lijn Geanodiseerd 2400 70/30 DALI/Fasepuls
13184-402 11324 4000 Start Geanodiseerd 2400 70/30 DALI/Fasepuls
13185-402 11324 4000 Lijn Geanodiseerd 2400 70/30 DALI/Fasepuls
13186-402 4696 4000 Start Geanodiseerd 1200 50/50 DALI/Fasepuls
13186-448 4432 4000 Start Geanodiseerd 1200 50/50 e-Sense ActiLume 1 trekschakelaar
13186-449 4432 4000 Start Geanodiseerd 1200 50/50 DALI/Fasepuls 1 trekschakelaar
13186-474 4432 4000 Start Geanodiseerd 1200 50/50 Fasepuls 2 trekschakelaars
13187-402 4696 4000 Lijn Geanodiseerd 1200 50/50 DALI/Fasepuls
13188-402 9392 4000 Start Geanodiseerd 2400 50/50 DALI/Fasepuls
13189-402 9392 4000 Lijn Geanodiseerd 2400 50/50 DALI/Fasepuls
13190-402 5880 4000 Start Geanodiseerd 1200 30/70 DALI/Fasepuls
13190-448 5536 4000 Start Geanodiseerd 1200 30/70 e-Sense ActiLume 1 trekschakelaar
13190-449 5536 4000 Start Geanodiseerd 1200 30/70 DALI/Fasepuls 1 trekschakelaar
13190-474 5536 4000 Start Geanodiseerd 1200 30/70 Fasepuls 2 trekschakelaars
13191-402 5880 4000 Lijn Geanodiseerd 1200 30/70 DALI/Fasepuls
13192-402 11760 4000 Start Geanodiseerd 2400 30/70 DALI/Fasepuls
13193-402 11760 4000 Lijn Geanodiseerd 2400 30/70 DALI/Fasepuls
13224-402 1900 4000 Start Geanodiseerd 1200 Direct DALI/Fasepuls
13226-402 3800 4000 Start Geanodiseerd 2400 Direct DALI/Fasepuls
13228-402 2996 4000 Start Geanodiseerd 1200 Direct DALI/Fasepuls
13229-402 5992 4000 Start Geanodiseerd 2400 Direct DALI/Fasepuls

Filter

Name Description Art.No.
Name Description Art.No.
Afstandsbediening voor e-Sense ActiLumeAfstandsbediening 86155
Discrete plafondbeugel met staaldraadophanging en kabeldoorvoer.Staaldraadophanging L=1,5 m91696
Draagrails (bestelnr./paar) L=600 mm, T-profielen: 25/15, max.belast: 75 N/paar90017
Draagrails incl. doorvoer en bevestigingsbeugelsDraagrail, L=600/650, Profielbr.: 15, Max.belast.: 75N/paar90015
Draagrails incl. doorvoer en bevestigingsbeugelsDraagrail, L=1200/1250 Profielbr: 15, Max.belast.: 120/30N/paar90016
Draagrails incl. doorvoer en bevestigingsbeugelsDraagrail, L=600/625 Profielbr.: 25, Max.belast.: 75N/paar94067
Draagrails incl. doorvoer en bevestigingsbeugelsDraagrail, L=1200/1250, Profielbr.: 25, Max.belast.: 120/30N/paar94068
Externe opbouwdoos voor e-Sense ActiLumeOpbouwhuis voor LRM 811886164
Externe sensor voor e-Sense ActiLumeExterne sensor LRM811886152
Kniptang voor uitsparing in plafondkapKniptang/stuk94248
Staaldraadophanging voor lijnmontage Kwadratische kleine plafondkap/st.96370
Staaldraadophanging voor lijnmontage Kwadratische grote plafondkap/st.96371
Staaldraadophanging voor lijnmontage Kwadratische kleine plafondkap voor draagprofiel 25 mm/st.96372
Staaldraadophanging voor lijnmontage Kwadratische grote plafondkap voor draagprofiel 25 mm/st.96373
Staaldraadophanging voor lijnmontage Ronde kleine plafondkap/st.96382
Staaldraadophanging voor lijnmontage Ronde grote plafondkap/st.96383
Staaldraadophanging voor lijnmontage Ronde kleine plafondkap voor draagprofiel 25 mm/st.96384
Staaldraadophanging voor lijnmontage Ronde grote plafondkap voor draagprofiel 25 mm/st.96385
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Kwadratische grote plafondkap, witte aansluitkabel/st.96374
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Kwadratische grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st.96376
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Kwadratische grote plafondkap, transparante aansluitkabel/st.96378
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Kwadratische grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st.96379
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Ronde grote plafondkap, witte aansluitkabel/st.96386
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Ronde grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st.96388
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Ronde grote plafondkap, transparante aansluitkabel/st.96390
Staaldraadophanging voor lijnmontage, 3x1,0 mm². Ronde grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st.96391
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Kwadratische grote plafondkap, witte aansluitkabel/st.96375
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Kwadratische grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st.96377
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Kwadratische grote plafondkap, transparante aansluitkabel/st.96380
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Kwadratische grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st.96381
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Ronde grote plafondkap, witte aansluitkabel/st.96387
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Ronde grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st.96389
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Ronde grote plafondkap, transparante aansluitkabel/st.96392
Staaldraadophanging voor lijnmontage, 5x1,0 mm². Ronde grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st.96393
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – groot, witte aansluitkabel (96383+96386)95350
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – groot, transparante aansluitkabel (96383+96390)95351
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96385+96388)95352
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96385+96391)95353
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – klein + groot, witte aansluitkabel (96382+96386)95354
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – klein + groot, transparante aansluitkabel (96382+96390)95355
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96384+96388)95356
Staaldraadophanging voor singelmontage, 3x1,0 mm². Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96384+96391)95357
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – groot, witte aansluitkabel (96371+96374)95358
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – groot, transparante aansluitkabel (96371+96378)95359
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96373+96376)95360
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96373+96379)95361
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – klein + groot, witte aansluitkabel (96370+96374)95362
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – klein + groot, transparante aansluitkabel (96370+96378)95363
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96372+96376)95364
Staaldraadophanging voor singelmontage, 3x1,0 mm². Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96372+96379)95365
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – groot, witte aansluitkabel (96383+96387)95366
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – groot, transparante aansluitkabel (96383+96392)95367
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96385+96389)95368
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96384+96393)95369
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – klein + groot, witte aansluitkabel (96382+96387)95370
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – klein + groot, transparante aansluitkabel (96382+96392)95371
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96384+96389)95372
Staaldraadophanging voor singelmontage, 5x1,0 mm².Ronde plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96385+96393)95373
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – groot, witte aansluitkabel (96371+96375)95374
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – groot, transparante aansluitkabel (96371+96380)95375
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96373+96377)95376
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96373+96381)95377
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – klein + groot, witte aansluitkabel (96370+96375)95378
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – klein + groot, transparante aansluitkabel (96370+96380)95379
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96372+96377)95380
Staaldraadophanging voor singelmontage, 5x1,0 mm².Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96372+96381)95381
Staaldraalophanging voor draagrailStaaldraadophanging voor draagrail 90015, 90016, 90017, 94052, 94067, 94068.91426
Wandpaneel voor e-Sense ActiLume Wandpaneel IRT 805086151
