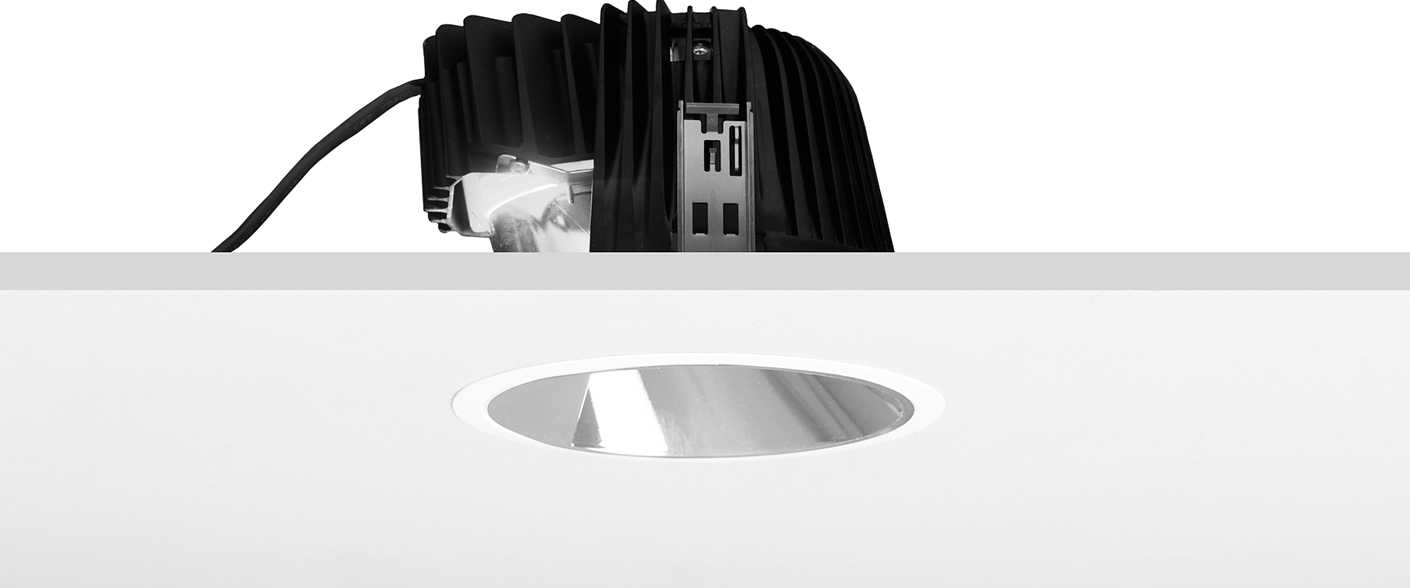

Pleiad Wallwasher G3

Installatie
Inbouwarmatuur met voorgemonteerde lichtbron.
Sommige versies mogen afgedekt worden met isolatiemateriaal. Zie voor meer details onze montage handleiding op de website. Bevestiging zonder gereedschap d.m.v. voorgemonteerde bevestigingsveren. Bij installatie in zachte plafondtegels wordt het gebruik van de montageplaat aangeraden. De ballastbox is van de behuizing los te koppelen voor flexibele montage.

Aansluiting
Aansluiting gebeurt in de separate LED-driver. Het armatuur wordt inclusief aansluitkabel geleverd.

Uitvoering
Behuizing van zwart gegoten aluminium. Zichtbare reflectorring van wit (RAL 9003) kunststof (PC).

Reflector
Gemetalliseerd PBT van hoogglans of mat aluminium. De reflector is voorzien van een beschermende laklaag met krasbestendige beschermende blanke lak.

LED-informatie
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
2700–6500 K: Ra (CRI) min. 90, MacAdam 3 SDCM.
Levensduur driver: tot 100.000 uur / 10 % (max uitval).

Overige eigenschappen
Het armatuur is standaard voorzien van een stofbeschermingskap over de lichtopening. Klasse III is alleen van toepassing op de armatuurbehuizing. De meegeleverde driver is klasse II en moet aangesloten worden op een functionele aarde.

Armatuur met Tunable White (2700-6500 K) is voorzien van driver DALI Device Type 8. Tunable White is standaard in 4000 K, het volledige bereik staat tussen haakjes.

Volg de aanbevelingen voor belasting van de plafondleverancier van systeemplafonds.

Environment images


Details


De reflector geeft een gelijkmatige lichtsterkte over de muur naar het plafond.

De reflector geeft een gelijkmatige lichtsterkte over de muur naar het plafond.

Download productblad

Document toegevoegd aan uw selectie

Text som beskriver tabellen
W Gewicht, kg Reflector CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
10 1.1 Mat 3000 813 81 L90B50 50.000 h 77191
10 1.1 Mat 4000 830 83 L90B50 50.000 h 77394
10 1.1 Hoogglans 3000 951 95 L90B50 50.000 h 77990
10 1.1 Hoogglans 4000 962 96 L90B50 50.000 h 77992
20 1.1 Mat 4000 1692 85 L90B50 50.000 h 77398
20 1.1 Hoogglans 4000 1727 86 L90B50 50.000 h 77993
21 1.1 Mat 3000 1685 80 L90B50 50.000 h 77396
21 1.1 Hoogglans 3000 1719 82 L90B50 50.000 h 77991
29 1.1 Hoogglans 4000 2540 88 L80B50 50.000 h 77996
31 1.1 Hoogglans 3000 2507 81 L80B50 50.000 h 77995
Text som beskriver tabellen
W Gewicht, kg Reflector CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
10 1.1 Mat 3000 813 81 L90B50 50.000 h 77191-402
10 1.1 Mat 4000 830 83 L90B50 50.000 h 77394-402
10 1.1 Hoogglans 3000 951 95 L90B50 50.000 h 77990-402
10 1.1 Hoogglans 4000 962 96 L90B50 50.000 h 77992-402
20 1.1 Mat 4000 1692 85 L90B50 50.000 h 77398-402
20 1.1 Hoogglans 4000 1727 86 L90B50 50.000 h 77993-402
21 1.1 Mat 3000 1685 80 L90B50 50.000 h 77396-402
21 1.1 Hoogglans 3000 1719 82 L90B50 50.000 h 77991-402
29 1.1 Hoogglans 4000 2540 88 L80B50 50.000 h 77996-402
31 1.1 Hoogglans 3000 2507 81 L80B50 50.000 h 77995-402
Text som beskriver tabellen
W Gewicht, kg Reflector CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
10 1.1 Mat 3000 813 81 L90B50 50.000 h 77191-3
10 1.1 Mat 4000 830 83 L90B50 50.000 h 77394-3
10 1.1 Hoogglans 3000 951 95 L90B50 50.000 h 77990-3
10 1.1 Hoogglans 4000 962 96 L90B50 50.000 h 77992-3
20 1.1 Mat 4000 1692 85 L90B50 50.000 h 77398-3
20 1.1 Hoogglans 4000 1727 86 L90B50 50.000 h 77993-3
21 1.1 Mat 3000 1685 80 L90B50 50.000 h 77396-3
21 1.1 Hoogglans 3000 1719 82 L90B50 50.000 h 77991-3
29 1.1 Hoogglans 4000 2540 88 L80B50 50.000 h 77996-3
31 1.1 Hoogglans 3000 2507 81 L80B50 50.000 h 77995-3
Text som beskriver tabellen
W Gewicht, kg Reflector CCT lm lm/W Lumen behoudfactor Art.No.
LED (Tunable White). Het armatuur is ingesteld op 4000K, in stappen regelbaar.
27 1.1 Hoogglans 4000 (2700–6500) 2047 (1810–2063) 76 (70–79) L90B50 50.000 h 77044
27 1.1 Mat 4000 (2700–6500) 1682 (1487–1695) 62 (57–65) L90B50 50.000 h 77045
Text som beskriver tabellen
W Gewicht, kg Reflector CCT lm lm/W Lumen behoudfactor Art.No.
LED (Tunable White). Het armatuur is ingesteld op 4000K, in stappen regelbaar.
27 1.1 Hoogglans 4000 (2700–6500) 2047 (1810–2063) 76 (70–79) L90B50 50.000 h 77044-478
27 1.1 Mat 4000 (2700–6500) 1682 (1487–1695) 62 (57–65) L90B50 50.000 h 77045-478

Bedieningspanelen Lunatone

DALI Switch Cross
Regelpaneel om de intensiteit en kleurtemperatuur (traploos) van een DT8-compatibel Tunable White armatuur te regelen. Voor montage boven contactdoos. Geen programmering nodig. Separate DALI-PSU nodig.

Lunatone Touchscreen
Touchscreen (7”) om 2 st DALI-systemen te programmeren en te regelen. Meerdere functies incl. sequentieprogrammeren, daglichtsimulatie, Tunable White mm. Ondersteunt DALI DT8. Wordt bijgewerkt via een Ethernet aansluiting.

Art.No.
DALI Switch Cross 86354

Draagprofielset

Voor installatie in zachte plafonds. Bestaat uit montageplaat en draagprofielen. De profiellengtes van het draagprofiel zijn afgestemd op resp. moduul 600- en 625.

Art.No.
600 mm 41958
625 mm 41959

Ingangseenheid Tridonic

Regelmodule met 4 kanalen voor terugverende drukknop in contactdoos. Wordt gebruikt in combinatie met een DT8-compatibel Tunable White armatuur om de intensiteit te regelen (dimmen) en de kleurtemperatuur traploos te regelen. Alleen aansluiting nodig, geen programmering. Separate DALI-PSU nodig.

Art.No.
DALI XC 86132

Montageplaat

Voor montage in zachte plafonds met verborgen draagprofielen. Een draagrail van 38 mm hoog nodig.

Volg de aanbevelingen voor belasting van de plafondleverancier van systeemplafonds.

Art.No.
Montageplaat HB. Geschikt voor downlights met inbouwmaat Ø 165 41655

Montageplaat

Voor installatie in zachte plafonds. Bestaat uit montageplaat en draagprofielen. De lengte van de draagprofielen is aangepast aan de 600- respectievelijk 625-module. Afmeting plaat 420x420, opening Ø 170.

Volg de aanbevelingen voor belasting van de plafondleverancier van systeemplafonds.

Art.No.
Montageplaat 600 met draagprofielen. Geschikt voor downlights met inbouwmaat Ø 165 41932
Montageplaat 625 met draagprofielen. Geschikt voor downlights met inbouwmaat Ø 165 41933

Montageplaat

Voor installatie in zachte plafonds. Stevig karton. Het karton is voorzien van ringen die eenvoudig uitgedrukt kunnen worden en is daarmee voor elke diameter geschikt.

Art.No.
Montageplaat 41956

Pleiad Wallwasher G3

Installatie
Inbouwarmatuur met voorgemonteerde lichtbron.
Sommige versies mogen afgedekt worden met isolatiemateriaal. Zie voor meer details onze montage handleiding op de website. Bevestiging zonder gereedschap d.m.v. voorgemonteerde bevestigingsveren. Bij installatie in zachte plafondtegels wordt het gebruik van de montageplaat aangeraden. De ballastbox is van de behuizing los te koppelen voor flexibele montage.

Aansluiting
Aansluiting gebeurt in de separate LED-driver. Het armatuur wordt inclusief aansluitkabel geleverd.

Uitvoering
Behuizing van zwart gegoten aluminium. Zichtbare reflectorring van wit (RAL 9003) kunststof (PC).

Reflector
Gemetalliseerd PBT van hoogglans of mat aluminium. De reflector is voorzien van een beschermende laklaag met krasbestendige beschermende blanke lak.

LED-informatie
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
2700–6500 K: Ra (CRI) min. 90, MacAdam 3 SDCM.
Levensduur driver: tot 100.000 uur / 10 % (max uitval).

Overige eigenschappen
Het armatuur is standaard voorzien van een stofbeschermingskap over de lichtopening. Klasse III is alleen van toepassing op de armatuurbehuizing. De meegeleverde driver is klasse II en moet aangesloten worden op een functionele aarde.

Armatuur met Tunable White (2700-6500 K) is voorzien van driver DALI Device Type 8. Tunable White is standaard in 4000 K, het volledige bereik staat tussen haakjes.

Volg de aanbevelingen voor belasting van de plafondleverancier van systeemplafonds.

Art.No.
10, 1.1, Hoogglans, 4000, 962, 96, L<sub>90</sub>B<sub>50</sub> 50.000&nbsp;h 77992-402

Retro-fit set

Dit accessoire bestaat uit een deco-ring, staalplaat schijf wit gelakt (RAL 9016) en een montageplaat (meegeleverd). Het accessoire is geschikt voor de Pleiad G2 165 en alle Pleiad G3 en Pleiad Evo inbouwmodellen en maakt het mogelijk het armatuur te installeren in bestaande openingen in het plafond Ø 165-255 mm.

Art.No.
Retro-fit set 41339
Dimensions picture
Light distribution
Alle varianten

Alle varianten

Toepassingen
