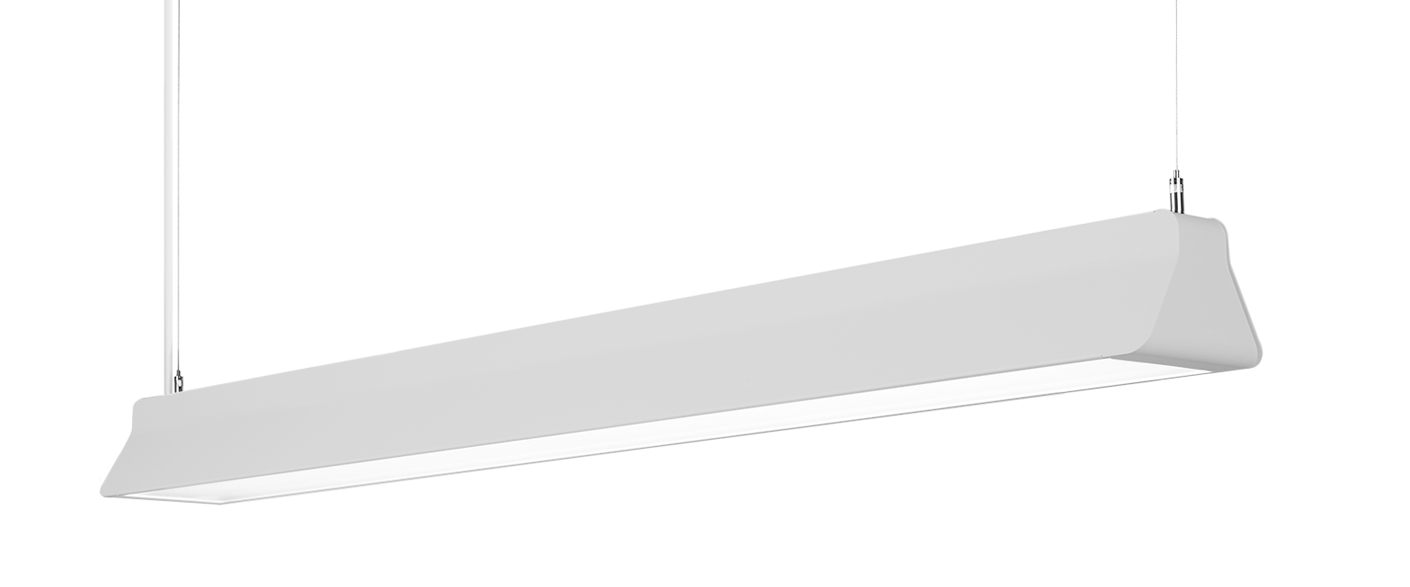

Itza Beta Opti

Installatie
Pendelarmatuur voorzien van frictiestops voor staaldraadophanging. Staaldraadophanging en aansluitsnoer separaat te bestellen, zie accessoires.

Aansluiting
Solo – Aansluiting vindt plaats aan het uiteinde van het armatuur en wordt door de eindkap verborgen. Een 5-polige snelkoppeling aan het ene uiteinde.
Lijnmontage – een 5-polige snelkoppeling aan elke zijkant en standaard een doorverbindingskabel van 3x1,5mm². Bij lichtregeling, 5-polige snelkoppeling, 1-fase doorkoppeling mogelijk.

Uitvoering
Armatuur van staalplaat, wit (RAL 9016) of alugrijs (RAL 9006) structuurlak, eindkappen van polycarbonaat. Meer kleuren beschikbaar op aanvraag. De bovenkant wordt door een lijnprisma afgedekt, dat een breed lichtbeeld oplevert en als stofbescherming fungeert. Bij rijmontage dient het armatuur compleet te worden gemaakt met koppelstukken en eindkappen, zie de pagina met accessoires.

Afscherming
Beta Opti – dubbel parabolische zij- en dwarslamellen van semi-mat gemetalliseerd aluminium met een geïntegreerde opaal film die het risico van verblinding door de diodes minimaliseert.

Reflector
De afschermingen doen ook dienst als reflector.

LED-informatie
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
2700–6500 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Levensduur driver: tot 100.000 uur / 10 % (max uitval).

Overige eigenschappen
Het Fagerhult Plus armatuur is voorzien van een afgeschermde PVC-vrije aansluitkabel.

Armatuur met Tunable White (2700-6500 K) is voorzien van driver DALI Device Type 8. Tunable White is standaard in 4000 K, het volledige bereik staat tussen haakjes.

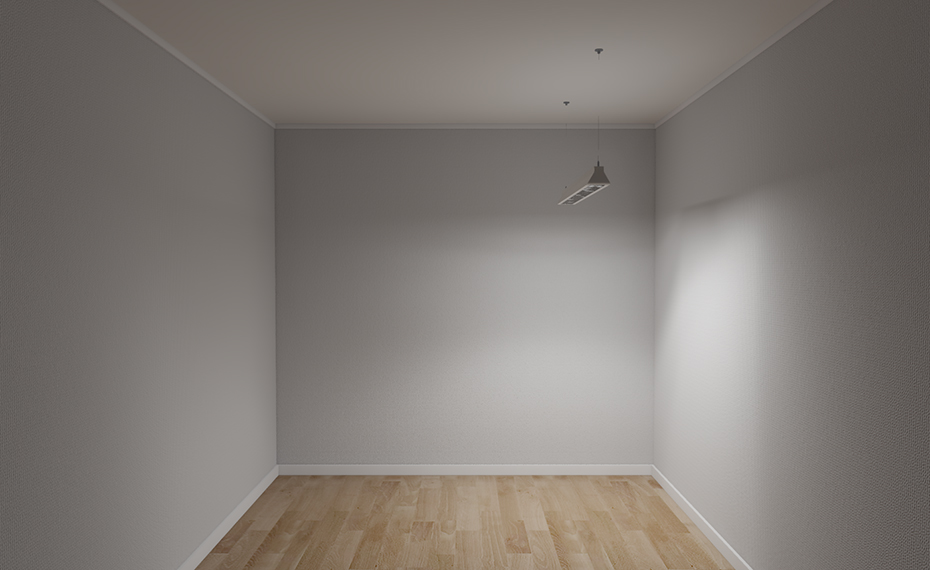

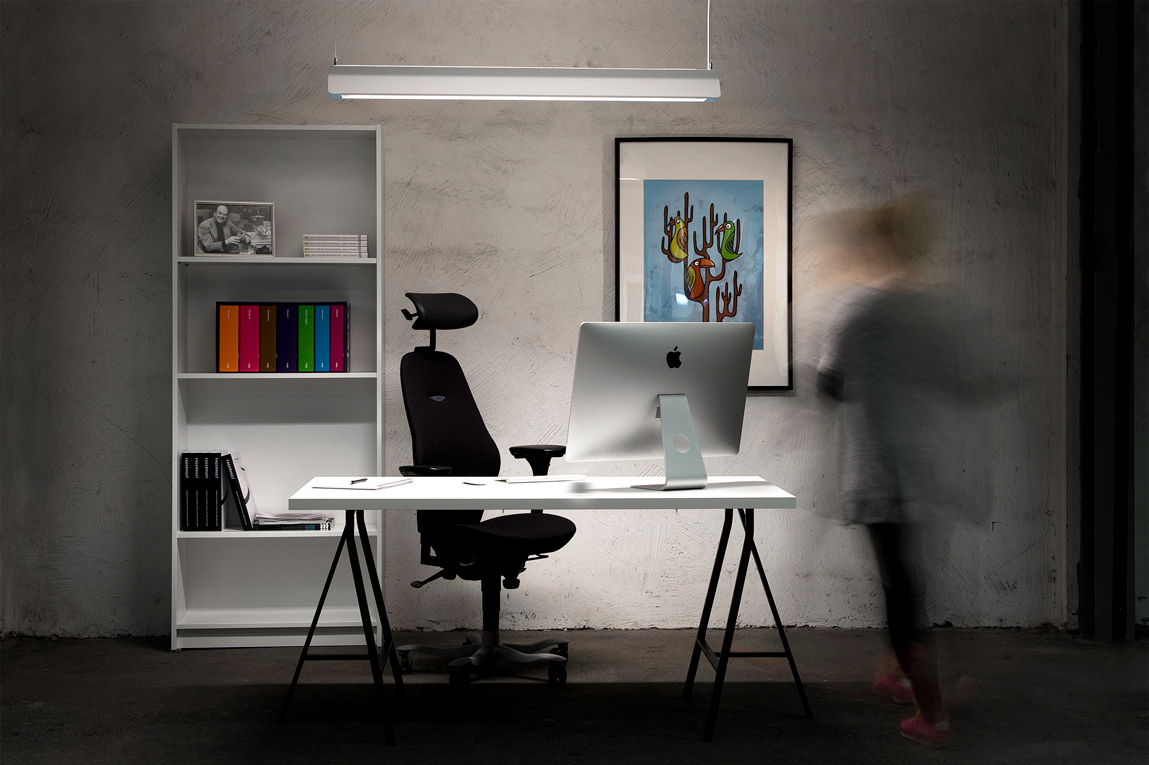

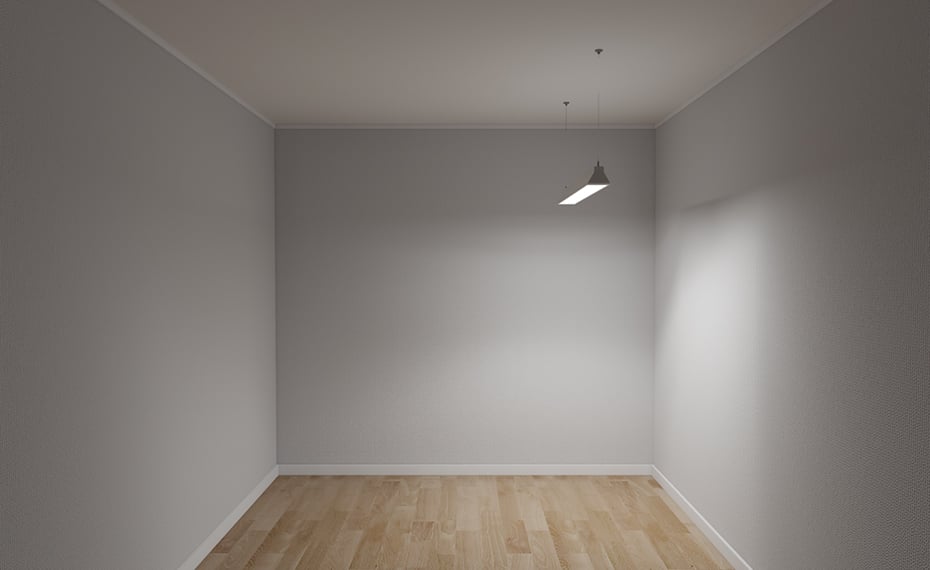

Environment images


Details

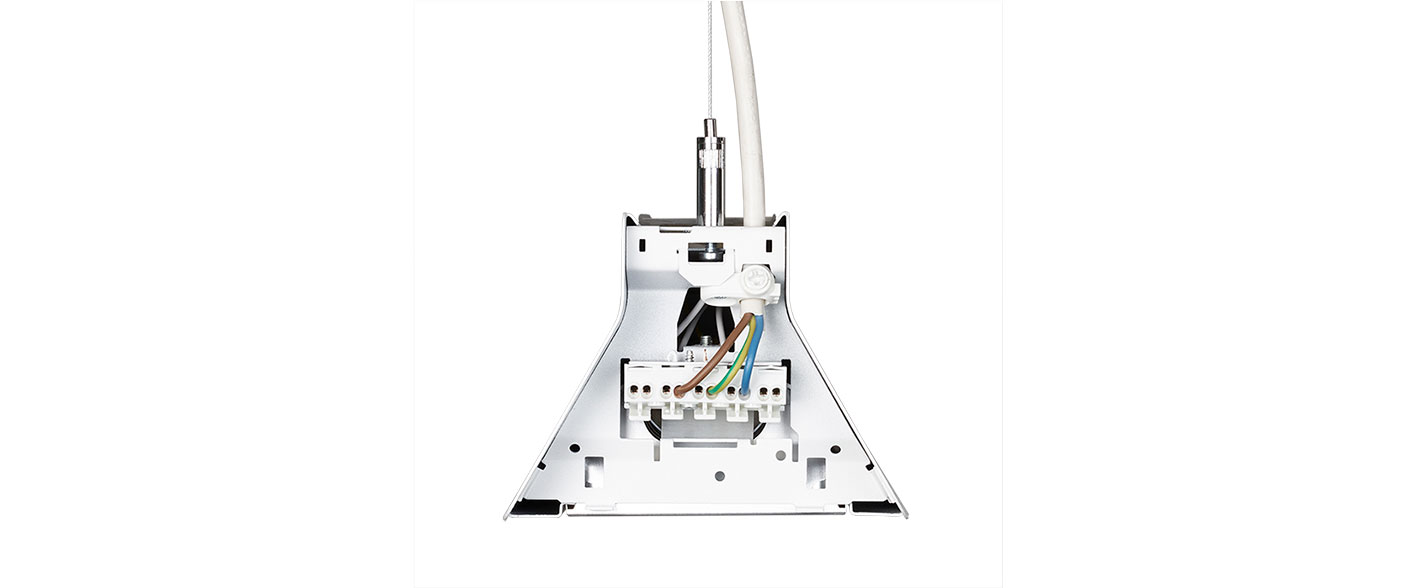

De aansluiting vindt via de eindkap plaats.

De aansluiting vindt via de eindkap plaats.

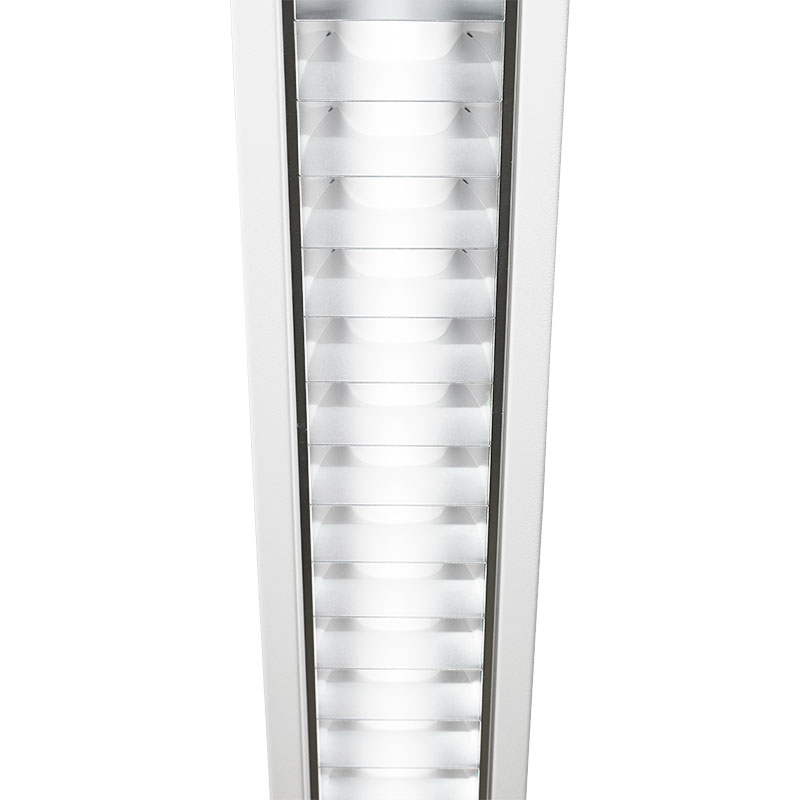

Beta Opti.

Beta Opti.

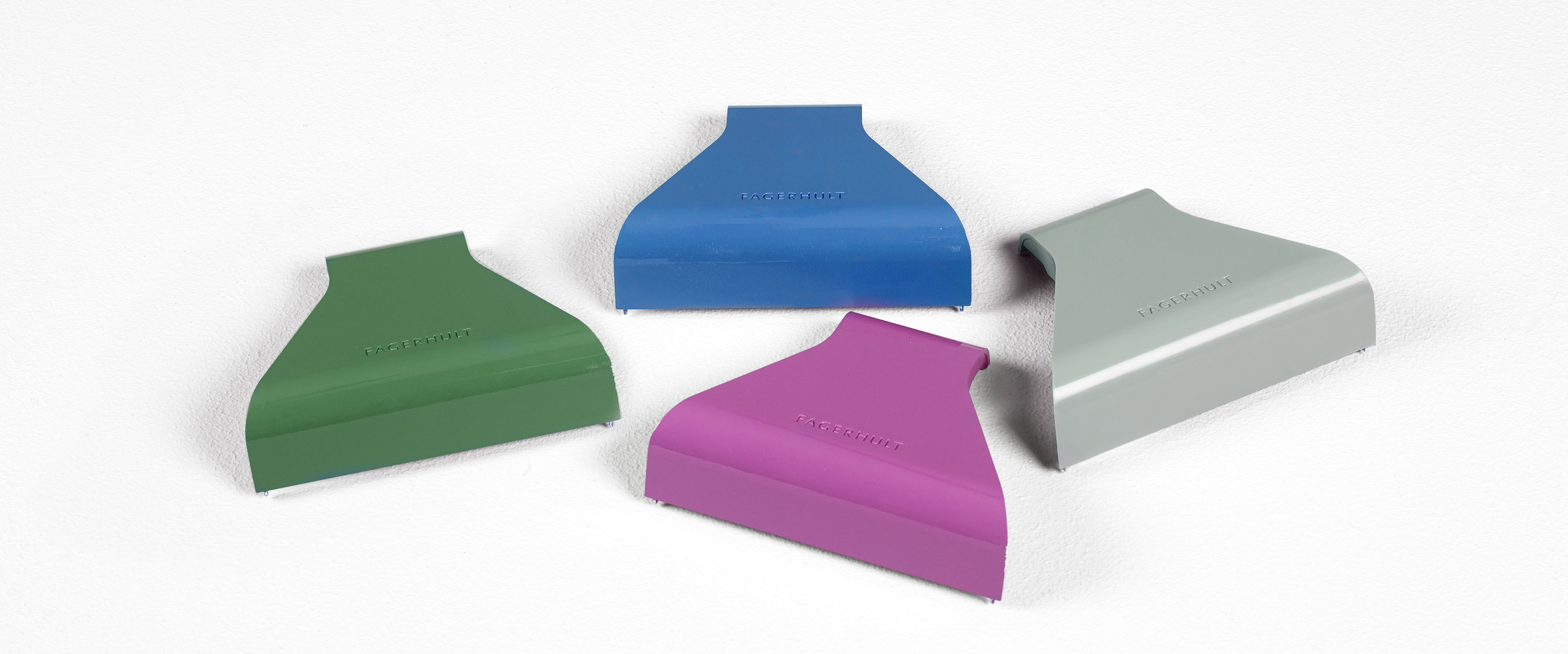

Op bestelling kan de eindkap in verschillende kleuren geleverd worden.

Op bestelling kan de eindkap in verschillende kleuren geleverd worden.

Download productblad

Document toegevoegd aan uw selectie

Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus - Solo, wordt geleverd met aansluitsnoer en ophangset
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16662
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16663
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16660
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16661
Lijn
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16666
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16668
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16676
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16678
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16642
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16646
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16652
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16656
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Lijn
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16666-402
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16668-402
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16676-402
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16678-402
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16642-402
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16646-402
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16652-402
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16656-402
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-402
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-402
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-402
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-402
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-402
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-402
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-402
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-402
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (Tunable White). Het armatuur is ingesteld op 4000K, in stappen regelbaar.
Solo
51 3 Wit 4000 (2700–6500) ≥ 80 5202 (4573-5410) 106 (97-110) L90B50 65.000 h 16670
51 3 Grijs 4000 (2700–6500) ≥ 80 5202 (4573-5410) 106 (97-110) L90B50 65.000 h 16671
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-459
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-459
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-459
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-459
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-459
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-459
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-459
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-459
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Lijn
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16666-497
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16668-497
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16676-497
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16678-497
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16642-497
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16646-497
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16652-497
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16656-497
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-448
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-448
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-448
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-448
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-448
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-448
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-448
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-448
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-458
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-458
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-458
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-458
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-458
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-458
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-458
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-458
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-457
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-457
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-457
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-457
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-457
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-457
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-457
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-457
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (Tunable White). Het armatuur is ingesteld op 4000K, in stappen regelbaar.
Solo
51 3 Wit 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16670-477
51 3 Grijs 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16671-477
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (Tunable White). Het armatuur is ingesteld op 4000K, in stappen regelbaar.
Solo
51 3 Wit 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16670-478
51 3 Grijs 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16671-478
Text som beskriver tabellen
W SDCM Kleur CCT Ra lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus - Solo, wordt geleverd met aansluitsnoer en ophangset
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16662-449
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16663-449
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16660-449
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16661-449
Solo
39 3 Wit 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-449
39 3 Grijs 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-449
39 3 Wit 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-449
39 3 Grijs 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-449
45 3 Wit 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-449
45 3 Grijs 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-449
45 3 Wit 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-449
45 3 Grijs 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-449

Aansluitkabel naar de bedieningseenheid voor e-Sense Connect

Art.No.
Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect 86303

Afstandsbediening voor e-Sense Connect

De afstandsbediening wordt als tijdelijke tool gebruikt voor het groeperen van het systeem. Met een paar basisfuncties kunt u een zeer energiezuinige oplossing creëren, met een hoog verlichtingscomfort voor de gebruiker. De afstandsbediening maakt gebruik van RF-signalen en niet van IR-signalen. Dat betekent dat hij bij de eerste maal groeperen alleen maar op de armaturen gericht hoeft te worden.

Art.No.
Afstandsbediening voor wireless e-Sense Connect 86301

Bedieningspanelen Lunatone

DALI Switch Cross
Regelpaneel om de intensiteit en kleurtemperatuur (traploos) van een DT8-compatibel Tunable White armatuur te regelen. Voor montage boven contactdoos. Geen programmering nodig. Separate DALI-PSU nodig.

Lunatone Touchscreen
Touchscreen (7”) om 2 st DALI-systemen te programmeren en te regelen. Meerdere functies incl. sequentieprogrammeren, daglichtsimulatie, Tunable White mm. Ondersteunt DALI DT8. Wordt bijgewerkt via een Ethernet aansluiting.

Art.No.
DALI Switch Cross 86354

Bedieningspanelen Lunatone

DALI Switch Cross
Regelpaneel om de intensiteit en kleurtemperatuur (traploos) van een DT8-compatibel Tunable White armatuur te regelen. Voor montage boven contactdoos. Geen programmering nodig. Separate DALI-PSU nodig.

Lunatone Touchscreen
Touchscreen (7”) om 2 st DALI-systemen te programmeren en te regelen. Meerdere functies incl. sequentieprogrammeren, daglichtsimulatie, Tunable White mm. Ondersteunt DALI DT8. Wordt bijgewerkt via een Ethernet aansluiting.

Art.No.
DALI Switch Cross 86354

Bedieningspanelen Lunatone

DALI Switch Cross
Regelpaneel om de intensiteit en kleurtemperatuur (traploos) van een DT8-compatibel Tunable White armatuur te regelen. Voor montage boven contactdoos. Geen programmering nodig. Separate DALI-PSU nodig.

Lunatone Touchscreen
Touchscreen (7”) om 2 st DALI-systemen te programmeren en te regelen. Meerdere functies incl. sequentieprogrammeren, daglichtsimulatie, Tunable White mm. Ondersteunt DALI DT8. Wordt bijgewerkt via een Ethernet aansluiting.

Art.No.
DALI Switch Cross 86354

Bedieningspanelen Lunatone

DALI Switch Cross
Regelpaneel om de intensiteit en kleurtemperatuur (traploos) van een DT8-compatibel Tunable White armatuur te regelen. Voor montage boven contactdoos. Geen programmering nodig. Separate DALI-PSU nodig.

Lunatone Touchscreen
Touchscreen (7”) om 2 st DALI-systemen te programmeren en te regelen. Meerdere functies incl. sequentieprogrammeren, daglichtsimulatie, Tunable White mm. Ondersteunt DALI DT8. Wordt bijgewerkt via een Ethernet aansluiting.

Art.No.
DALI Switch Cross 86354

Bedieningspanelen Lunatone

DALI Switch Cross
Regelpaneel om de intensiteit en kleurtemperatuur (traploos) van een DT8-compatibel Tunable White armatuur te regelen. Voor montage boven contactdoos. Geen programmering nodig. Separate DALI-PSU nodig.

Lunatone Touchscreen
Touchscreen (7”) om 2 st DALI-systemen te programmeren en te regelen. Meerdere functies incl. sequentieprogrammeren, daglichtsimulatie, Tunable White mm. Ondersteunt DALI DT8. Wordt bijgewerkt via een Ethernet aansluiting.

Art.No.
DALI Switch Cross 86354

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Art.No.
Kleine en grote plafondkap (94327+94588) 94301

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Art.No.
Bestaande uit 94296+94588 (grote plafondkappen) 94444

Complete staaldraadophanging voor T-profielen 25 mm

Complete staaldraadophanging voor T-profielen 25 mm, solo gemonteerd armatuur. Witte plafondkap. L=1,0 m

Art.No.
Bestaat uit 94881 + 94589 (grote plafondkappen) 94445

Eindkap voor lijnmontage

Art.No.
Zijkant, wit/paar 94770
Eindkap, grijs/paar 94771
Eindkap, wit/paar voor sensor 94772
Eindkap, grijs/paar voor sensor 94773

Ingangseenheid Tridonic

Regelmodule met 4 kanalen voor terugverende drukknop in contactdoos. Wordt gebruikt in combinatie met een DT8-compatibel Tunable White armatuur om de intensiteit te regelen (dimmen) en de kleurtemperatuur traploos te regelen. Alleen aansluiting nodig, geen programmering. Separate DALI-PSU nodig.

Art.No.
DALI XC 86132

Lijnkoppeling

Voor lijnarmaturen zijn eindkappen en staaldraadophanging verkrijgbaar.

Art.No.
Lijnkoppeling incl. 2 frictiestop, wit/st. 94777
Lijnkoppeling incl. 2 frictiestop, grijs/st. 94778

Regeleenheid voor e-Sense Connect

Centraal in het systeem zit een regeleenheid, die de schakel vormt tussen armaturen en bedieningsfuncties. De regeleenheid zendt over de frequentieband 2,4 GHz. Samen met de RF-eenheden in armaturen wordt een techniek gebruikt die CRMX wordt genoemd, hetgeen voor cognitieve co-existentie staat. In de praktijk betekent dit dat de communicatie altijd optimaal is gegarandeerd, met een bereikbaarheid die vaststaat.

Art.No.
Regeleenheid voor wireless e-Sense Connect 86300

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 3x1,0 mm². L=1,0 m.

Complete ophanging met enkele staaldraad en witte of grijze plafond kap. Aansluitsnoer 3x1.0mm². Draad en kabellengte 1.0m. Voor combinatie met frictiestop.

Art.No.
Grote plafondkap voor T-profiel 25 mm/stuk 94589

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 5x1,0 mm². L=1,0 m. Plafondkap van wit of grijs kunststof.

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 5x1,0 mm². L=1,0 m. Plafondkap van wit of grijs kunststof.

Art.No.
Staaldraadophanging, grote plafondkap, wit/stuk 91701
Staaldraadophanging, grote plafondkap voor T-profielen 25 mm, wit/stuk 91703

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, grote plafondkap, wit/stuk 94296

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, kleine plafondkap, wit/stuk 94327

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, kleine plafondkap voor T-profielen 25 mm, wit/stuk 94880
Staaldraadophanging, grote plafondkap voor T-profielen 25 mm, wit/stuk 94881
Dimensions picture
Light distribution
Beta Opti

Beta Opti

Toepassingen
