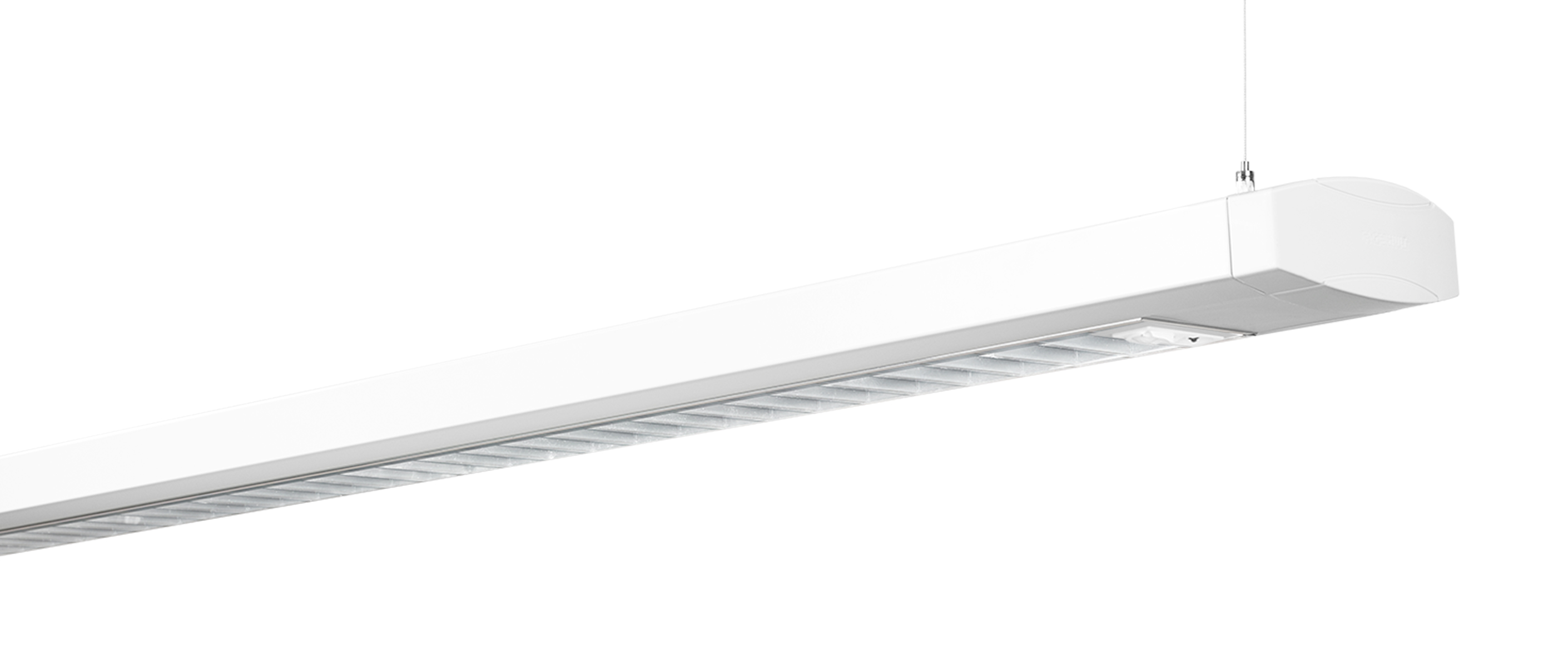

DTI LED Type 2

Installatie
Pendelarmatuur voor verlaagde ophanging. De Solo armaturen zijn voorzien van frictiestops en eindkappen. Bij lijnmontage dienen de frictiestops (94432) en eindkappen separaat besteld te worden. Draadophanging en lijnkoppelingen, zie staaldraadophanging.

Aansluiting
Solo armatuur – Aansluiting vindt plaats aan het uiteinde van het armatuur en wordt door de eindkap verborgen. Een 5-polige snelkoppeling aan een uiteinde.
Lijnmontage – Een 5-polige snelkoppeling aan elke zijkant en standaard doorverbindingskabel van 3x1,5mm². Bij HF-dim, 5-polig klemblokje, 1-fase doorkoppeling mogelijk.

Uitvoering
Armatuur van staalplaat, witgelakte (RAL 9016) eindkappen van polypropeen. Bij lijnmontage dienen de armaturen compleet te worden gemaakt met koppelingen en eindkappen, zie de pagina met accessoires.

Afscherming
Beta Opti – dubbel parabolische zij- en dwarslamellen van semi-mat gemetalliseerd aluminium met een geïntegreerde opaal film die het risico van verblinding door de diodes minimaliseert.

Lichtregeling
De meeste uitvoeringen zijn verkrijgbaar met diverse dimbare voorschakelapparaten.
e-Sense ActiLume – PIR-sensoren met aanwezigheids- en daglichtregeling via DALI.
e-Sense BrightSwitch –PIR-sensor med luxtærskel. Bevægelsesmelder tænd/sluk via relæ eller fraværsdæmpning høj/lav via fasestyring.
e-Sense Connect – aanwezigheids- en daglichtregeling. Sensorarmaturen met PIR-sensor. RF-communicatie via regeleenheid.

Accessoires
Installatie-accessoires.

LED-informatie
3000/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Levensduur driver: tot 100.000 u/10 % (max. uitval).

Environment images


Details

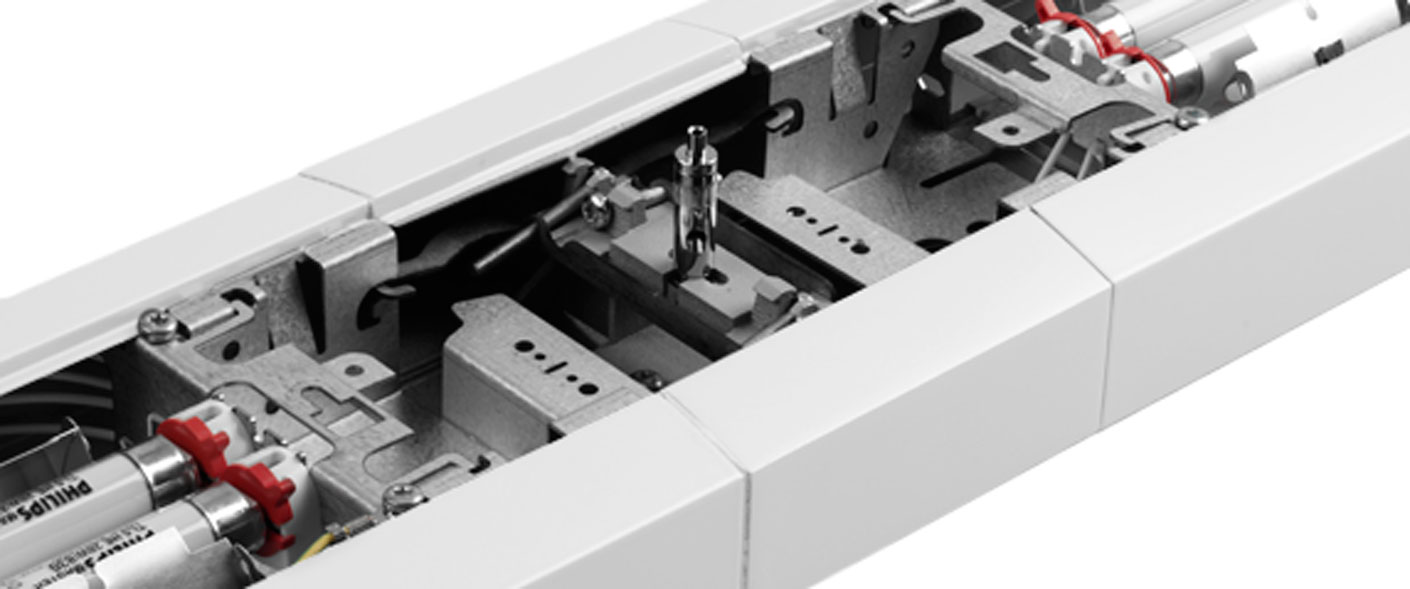

Lijnkoppelingen zijn verkrijgbaar als accessoire.

Lijnkoppelingen zijn verkrijgbaar als accessoire.

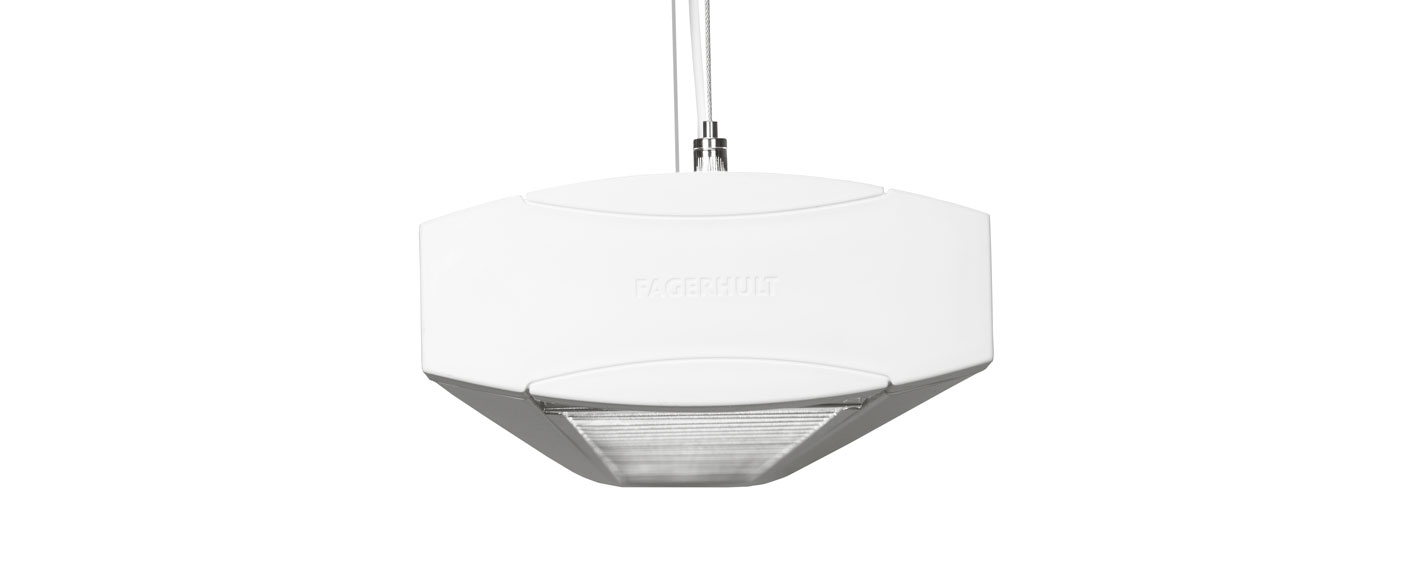

Grafische accenten op de eindkap geven de lichtdistributie van het armatuur weer.

Grafische accenten op de eindkap geven de lichtdistributie van het armatuur weer.

Download productblad

Document toegevoegd aan uw selectie

Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus, inclusief aansluitsnoer en staaldraadophanging
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29490
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29492
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29491
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29493
Lijnmontage
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29480
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29484
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29481
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29485
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29482
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29486
49 1200 3.0 3000 6500 130 L90B50 65.000 h 29483
49 1200 3.0 4000 6500 133 L90B50 65.000 h 29487
Solo
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29470
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29474
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29471
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29475
40 1500 3.2 4000 6000 150 L90B10 50.000 h 29668
40 1500 3.2 3000 6000 150 L90B10 50.000 h 29670
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477
52 1500 3.2 3000 7500 144 L90B10 50.000 h 29671
52 1500 3.2 4000 7500 144 L90B10 50.000 h 29672
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus, inclusief aansluitsnoer en staaldraadophanging
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29490-16
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29492-16
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29491-16
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29493-16
Solo
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29470-16
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29474-16
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29471-16
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29475-16
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-16
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-16
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus, inclusief aansluitsnoer en staaldraadophanging
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29491-402
Lijnmontage
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29480-402
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29484-402
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29481-402
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29485-402
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29482-402
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29486-402
49 1200 3.0 3000 6500 130 L90B50 65.000 h 29483-402
49 1200 3.0 4000 6500 133 L90B50 65.000 h 29487-402
Solo
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29470-402
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29474-402
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29471-402
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29475-402
40 1500 3.2 4000 6000 150 L90B10 50.000 h 29668-402
40 1500 3.2 3000 6000 150 L90B10 50.000 h 29670-402
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-402
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-402
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-402
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-402
52 1500 3.2 3000 7500 144 L90B10 50.000 h 29671-402
52 1500 3.2 4000 7500 144 L90B10 50.000 h 29672-402
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-459
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-459
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-459
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-459
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus, inclusief aansluitsnoer en staaldraadophanging
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29490-448
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29492-448
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29491-448
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29493-448
Solo
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29470-448
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29474-448
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29471-448
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29475-448
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-448
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-448
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-448
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-448
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29470-515
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29474-515
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29471-515
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29475-515
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-515
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-515
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-515
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-515
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-458
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-458
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-458
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-458
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Solo
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-457
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-457
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-457
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-457
Text som beskriver tabellen
W Moduul Gewicht, kg CCT lm lm/W Lumen behoudfactor Art.No.
LED (system)
Fagerhult Plus, inclusief aansluitsnoer en staaldraadophanging
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29490-449
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29492-449
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29491-449
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29493-449
Solo
23 1200 3.0 3000 3100 137 L90B10 50.000 h 29470-449
23 1200 3.0 4000 3100 140 L90B10 50.000 h 29474-449
36 1200 3.0 3000 4800 134 L90B50 50.000 h 29471-449
36 1200 3.0 4000 4800 137 L90B50 50.000 h 29475-449
40 1500 3.2 4000 6000 150 L90B10 50.000 h 29668-449
40 1500 3.2 3000 6000 150 L90B10 50.000 h 29670-449
42 1200 3.0 3000 5600 132 L90B10 50.000 h 29472-449
42 1200 3.0 4000 5600 135 L90B10 50.000 h 29476-449
49 1200 3.0 3000 6400 130 L90B50 65.000 h 29473-449
49 1200 3.0 4000 6400 133 L90B50 65.000 h 29477-449

Aansluitkabel naar de bedieningseenheid voor e-Sense Connect

Art.No.
Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect 86303

Afstandsbediening e-Sense BrightSwitch

Art.No.
Afstandsbediening 86359

Afstandsbediening voor e-Sense Connect

De afstandsbediening wordt als tijdelijke tool gebruikt voor het groeperen van het systeem. Met een paar basisfuncties kunt u een zeer energiezuinige oplossing creëren, met een hoog verlichtingscomfort voor de gebruiker. De afstandsbediening maakt gebruik van RF-signalen en niet van IR-signalen. Dat betekent dat hij bij de eerste maal groeperen alleen maar op de armaturen gericht hoeft te worden.

Art.No.
Afstandsbediening voor wireless e-Sense Connect 86301

Eindkappen

Eindkappen voor armatuurreeks

Art.No.
Eindkappen, wit/paar 91683

Lijnkoppeling voor DTI type 2

De armatuurreeks wordt aangevuld met eindkappen en staaldraadophanging.

Art.No.
Lijnkoppeling incl. frictiestop - wit/stuk 91681

Regeleenheid voor e-Sense Connect

Centraal in het systeem zit een regeleenheid, die de schakel vormt tussen armaturen en bedieningsfuncties. De regeleenheid zendt over de frequentieband 2,4 GHz. Samen met de RF-eenheden in armaturen wordt een techniek gebruikt die CRMX wordt genoemd, hetgeen voor cognitieve co-existentie staat. In de praktijk betekent dit dat de communicatie altijd optimaal is gegarandeerd, met een bereikbaarheid die vaststaat.

Art.No.
Regeleenheid voor wireless e-Sense Connect 86300
Dimensions picture
Dimensions picture 02
Alle uitvoeringen.

Alle uitvoeringen.
