Closs Beta Direct/Indirect

Installatie
Pendelarmatuur voor verlaagde ophanging (d.m.v. frictiestop, separaat bestellen). Pendelarmaturen worden uitgebalanceerd geleverd. Staaldraadophanging en balanceergewicht, zie accessoires.

Aansluiting
Twee invoeropeningen Ø 19 mm aan de bovenkant van het armatuur, zie maatschets. 3-polig klemblokje met insteekcontacten in het midden van het armatuur. Bij HF-dim VSA, 5-polig klemblokje, 1-fase doorkoppeling mogelijk.

Uitvoering
Huis van wit of aluminiumgrijs gelakt staalplaat met gegoten eindkappen van aluminium (wit RAL 9016 structuur, aluminiumgrijs RAL 9006 structuur).

Afscherming
Beta – dubbel parabolische afscherming. Langsreflectoren en dwarslamellen van semi-mat gemetalliseerd aluminium met uitstekende reflecterende eigenschappen (> 92 %), geïntegreerd tot een complete unit. Bij lampvervanging blijft de afscherming aan het armatuur hangen. Geaard.

Reflector
De afscherming fungeert als reflector.

Noodverlichting
Enkele uitvoeringen zijn verkrijgbaar met emLED. Voor uitgebreide informatie over emLED, zie het hoofdstuk Noodverlichting.

Lichtregeling
De meeste uitvoeringen zijn verkrijgbaar met diverse dimbare voorschakelapparaten.

Designed by
Epsilon.

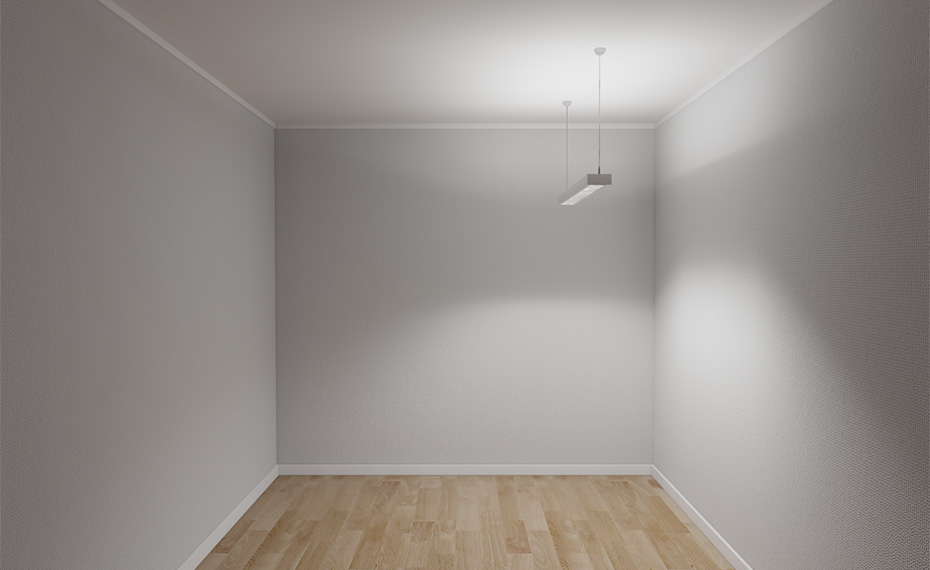

Environment images


Details


Closs kan in lijnen gemonteerd worden d.m.v. lijnkoppeling. Let op: Closs wordt geleverd exclusief doorvoerbedrading.

Closs kan in lijnen gemonteerd worden d.m.v. lijnkoppeling. Let op: Closs wordt geleverd exclusief doorvoerbedrading.

Download productblad

Document toegevoegd aan uw selectie

Reference images



Ministry of the Environment

New premises with sustainable solutions


Nowy Styl

Eco, natural and inspiring

Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
1x25/28 3.2 Wit 26645
1x25/28 3.2 Alu-grijs 26665
1x32/35 3.9 Wit 26647
1x32/35 3.9 Alu-grijs 26667
1x45/49 3.9 Wit 26655
1x45/49 3.9 Alu-grijs 26675
1x50/54 3.2 Wit 26653
1x50/54 3.2 Alu-grijs 26673
1x73/80 3.9 Wit 26657
1x73/80 3.9 Alu-grijs 26677
2x25/28 3.3 Wit 26646
2x25/28 3.3 Alu-grijs 26666
2x32/35 4.0 Wit 26648
2x32/35 4.0 Alu-grijs 26668
2x45/49 4.0 Wit 26656
2x45/49 4.0 Alu-grijs 26676
2x50/54 3.3 Wit 26654
2x50/54 3.3 Alu-grijs 26674
2x73/80 4.0 Wit 26658
2x73/80 4.0 Alu-grijs 26678
2-celsarmatuur
2x25/28 4.1 Wit 29519
2x32/35 4.5 Wit 29521
2x45/49 4.5 Wit 29523
2x50/54 4.1 Wit 29525
Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
1x25/28 3.2 Wit 26645-368
1x25/28 3.2 Alu-grijs 26665-368
1x32/35 3.9 Wit 26647-368
1x32/35 3.9 Alu-grijs 26667-368
1x45/49 3.9 Wit 26655-368
1x45/49 3.9 Alu-grijs 26675-368
1x50/54 3.2 Wit 26653-368
1x50/54 3.2 Alu-grijs 26673-368
1x73/80 3.9 Wit 26657-368
1x73/80 3.9 Alu-grijs 26677-368
2x25/28 3.3 Wit 26646-368
2x25/28 3.3 Alu-grijs 26666-368
2x32/35 4.0 Wit 26648-368
2x32/35 4.0 Alu-grijs 26668-368
2x45/49 4.0 Wit 26656-368
2x45/49 4.0 Alu-grijs 26676-368
2x50/54 3.3 Wit 26654-368
2x50/54 3.3 Alu-grijs 26674-368
2-celsarmatuur
2x25/28 4.1 Wit 29519-368
2x32/35 4.5 Wit 29521-368
2x45/49 4.5 Wit 29523-368
2x50/54 4.1 Wit 29525-368
Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
1x25/28 3.2 Wit 26645-436
1x25/28 3.2 Alu-grijs 26665-436
1x32/35 3.9 Wit 26647-436
1x32/35 3.9 Alu-grijs 26667-436
1x45/49 3.9 Wit 26655-436
1x45/49 3.9 Alu-grijs 26675-436
1x50/54 3.2 Wit 26653-436
1x50/54 3.2 Alu-grijs 26673-436
1x73/80 3.9 Wit 26657-436
1x73/80 3.9 Alu-grijs 26677-436
2x25/28 3.3 Wit 26646-436
2x25/28 3.3 Alu-grijs 26666-436
2x32/35 4.0 Wit 26648-436
2x32/35 4.0 Alu-grijs 26668-436
2x45/49 4.0 Wit 26656-436
2x45/49 4.0 Alu-grijs 26676-436
2x50/54 3.3 Wit 26654-436
2x50/54 3.3 Alu-grijs 26674-436
2-celsarmatuur
2x25/28 4.1 Wit 29519-436
2x32/35 4.5 Wit 29521-436
2x45/49 4.5 Wit 29523-436
2x50/54 4.1 Wit 29525-436
Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
2x25/28 3.3 Wit 26646-427
2x32/35 4.0 Wit 26648-427
Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
2x25/28 3.3 Wit 26646-428
2x32/35 4.0 Wit 26648-428
Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
1x25/28 3.2 Wit 26645-314
1x25/28 3.2 Alu-grijs 26665-314
1x32/35 3.9 Wit 26647-314
1x32/35 3.9 Alu-grijs 26667-314
1x50/54 3.2 Wit 26653-314
1x50/54 3.2 Alu-grijs 26673-314
1x73/80 3.9 Wit 26657-314
1x73/80 3.9 Alu-grijs 26677-314
2x25/28 3.3 Wit 26646-314
2x25/28 3.3 Alu-grijs 26666-314
2x32/35 4.0 Wit 26648-314
2x32/35 4.0 Alu-grijs 26668-314
2-celsarmatuur
2x25/28 4.1 Wit 29519-314
2x32/35 4.5 Wit 29521-314
Text som beskriver tabellen
W Gewicht, kg Kleur Art.No.
FDH
1-celsarmatuur
1x25/28 3.2 Wit 26645-309
1x25/28 3.2 Alu-grijs 26665-309
1x32/35 3.9 Wit 26647-309
1x32/35 3.9 Alu-grijs 26667-309
1x50/54 3.2 Wit 26653-309
1x50/54 3.2 Alu-grijs 26673-309
1x73/80 3.9 Wit 26657-309
1x73/80 3.9 Alu-grijs 26677-309
2x25/28 3.3 Wit 26646-309
2x25/28 3.3 Alu-grijs 26666-309
2x32/35 4.0 Wit 26648-309
2x32/35 4.0 Alu-grijs 26668-309
2-celsarmatuur
2x25/28 4.1 Wit 29519-309
2x32/35 4.5 Wit 29521-309

Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect

Art.No.
Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect 86303

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Art.No.
Kleine en grote plafondkap (94327+94588) 94301

Fluorescentielamp T5, FDH

Art.No.
28, G5, Ra>80, 2600, 104 81349
35, G5, Ra>80, 3300, 104 81350
28, G5, Ra>80, 2600, 104 81355
28, G5, Ra>80, 2600, 104 81356
35, G5, Ra>80, 3300, 104 81357
35, G5, Ra>80, 3300, 104 81358
54, G5, Ra>80, 4450, 93 81374

Lijnkoppeling

Lijnkoppeling

Art.No.
Lijnkoppeling incl. frictiestop - wit/stuk 91969
Lijnkoppeling incl. frictiestop - grijs/stuk 91970

Opalen kunststof diffusor

Opalen kunststof diffusor. Het "uplight"-effect kan naar behoefte worden ingesteld dankzij een opalen kunststof diffusor. Beschermt ook tegen stof.

Art.No.
Opalen kunststof diffusor, 1-celsarmatuur 94191
Opalen kunststof diffusor, 2-celsarmatuur 94192
Opalen kunststof diffusor, 1-celsarmatuur 94193
Opalen kunststof diffusor, 2-celsarmatuur 94194

Regeleenheid voor wireless e-Sense Connect

De regeleenheid vormt de schakel tussen armaturen en bedieningsfuncties. De communicatie verloopt via 2,4 GHz. De gebruikte communicatietechniek wordt cognitieve co-existentie genoemd, wat inhoudt dat de communicatie altijd optimaal is gegarandeerd.

Als andere eenheden, bijv. een WLAN-netwerk, op dezelfde bandbreedte communiceren, verhuist het signaal naar een ruimte/frequentieband die minder bezet is. De regeleenheid heeft een vaste aansluiting op de bedieningseenheid die is afgestemd op de behoeften van de gebruikers.

Art.No.
Regeleenheid voor wireless e-Sense Connect 86300

Staaldraadophanging - solomontage

Complete staaldraadophanging. L=1,0 m. Incl. aansluitsnoer 5x1,0 mm².

Art.No.
Kleine en grote plafondkap wit/paar (94327+91701) 91691
Kleine en grote plafondkap voor T-profielen 25 mm (94880+91703) 91693

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 3x1,0 mm². L=1,0 m.

Complete ophanging met enkele staaldraad en witte of grijze plafond kap. Aansluitsnoer 3x1.0mm². Draad en kabellengte 1.0m. Voor combinatie met frictiestop.

Art.No.
Grote plafondkap/stuk 94588
Grote plafondkap voor T-profiel 25 mm/stuk 94589

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 5x1,0 mm². L=1,0 m. Plafondkap van wit of grijs kunststof.

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 5x1,0 mm². L=1,0 m. Plafondkap van wit of grijs kunststof.

Art.No.
Staaldraadophanging, grote plafondkap, wit/stuk 91701
Staaldraadophanging, grote plafondkap voor T-profielen 25 mm, wit/stuk 91703

Staaldraadophanging. L=1,5 m met kunststof plafondkap Ø 57 mm

Voor direct/indirect

Art.No.
94481
94483

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, kleine plafondkap, wit/stuk 94327

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, kleine plafondkap voor T-profielen 25 mm, wit/stuk 94880

Staaldraadophangset, grote plafondkappen, enkele staaldraad, aansluitkabel 5x1,0 mm². L=2,0,m

Voor direct/indirect

Art.No.
94501
94503

Wireless e-Sense connect Afstandsbediening

De communicatie in het systeem vindt plaats tussen de RF-eenheden van de armaturen en de regeleenheid. De afstandsbediening wordt alleen gebruikt voor programmering. De afstandsbediening maakt gebruik van RF-signalen in plaats van IR-signalen. IR-signalen, wat betekent dat deze alleen op de armaturen gericht hoeft te worden wanneer de groepen voor de eerste keer worden geprogrammeerd.

Art.No.
Afstandsbediening voor wireless e-Sense Connect 86301
Dimensions picture
Light distribution
2-lamps, 1-celsarmatuur

2-lamps, 1-celsarmatuur

1-lamp, 1-celsarmatuur

1-lamp, 1-celsarmatuur

2x45/49, 2-celsarmatuur

2x45/49, 2-celsarmatuur
