Closs Beta Direct

Installatie
Opbouwarmatuur of pendelarmatuur voor verlaagde ophanging (d.m.v. frictiestop, separaat bestellen). Pendelarmaturen dienen te worden voorzien van een balanceergewicht. Staaldraadophanging en balanceergewicht, zie accessoires.

Aansluiting
Drie invoeropeningen Ø 19 mm aan de bovenkant van het armatuur, zie maatschets. Uitbreekpoorten aan beide uiteinden. 3-polig klemblokje met insteekcontacten in het midden van het armatuur. Bij HF-dim VSA, 5-polig klemblokje, 1-fase doorkoppeling mogelijk.

Uitvoering
Huis van wit of aluminiumgrijs gelakt staalplaat met gegoten eindkappen van aluminium (wit RAL 9016 structuur, aluminiumgrijs RAL 9006 structuur).

Afscherming
Beta – dubbel parabolische afscherming. Langsreflectoren en dwarslamellen van semi-mat gemetalliseerd aluminium met uitstekende reflecterende eigenschappen (> 92 %), geïntegreerd tot een complete unit. Bij lampvervanging blijft de afscherming aan het armatuur hangen. Geaard.

Reflector
De afscherming fungeert als reflector. Voorzien van topreflector.

Noodverlichting
Enkele uitvoeringen zijn verkrijgbaar met emLED. Voor uitgebreide informatie over emLED, zie het hoofdstuk Noodverlichting.

Lichtregeling
De meeste uitvoeringen zijn verkrijgbaar met diverse dimbare voorschakelapparaten.

Designed by
Epsilon.

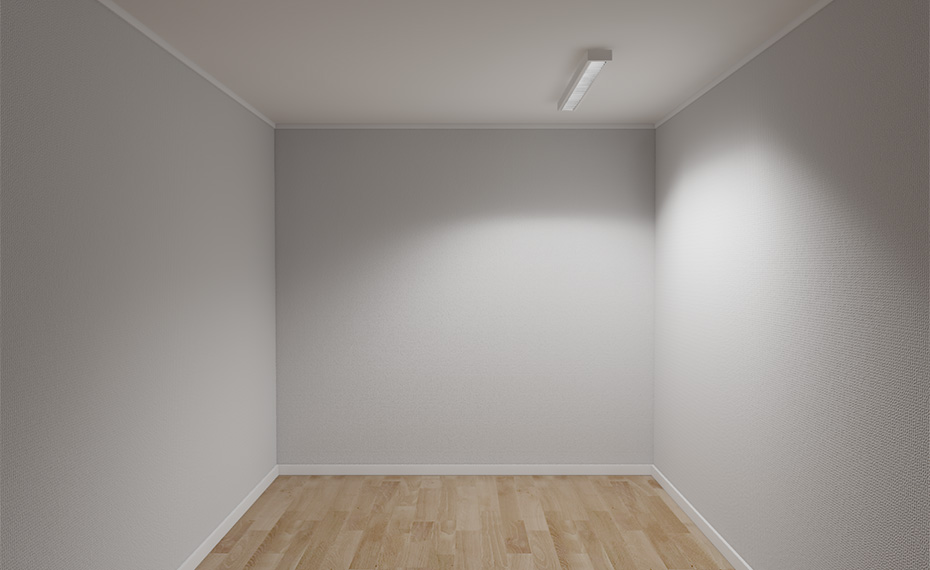

Environment images


Details


De afscherming is geaard en blijft bij lampvervanging aan het armatuur hangen.

De afscherming is geaard en blijft bij lampvervanging aan het armatuur hangen.

e-Sense sensor-unit is tussen de lamellen geplaatst.

e-Sense sensor-unit is tussen de lamellen geplaatst.

Download productblad

Document toegevoegd aan uw selectie

Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, asymmetrisch
1x25/28 3.3 3.3 Wit 26580
1x25/28 3.3 3.3 Alu-grijs 26584
1x32/35 4.0 4.0 Wit 26581
1x32/35 4.0 4.0 Alu-grijs 26585
1x45/49 4.0 4.0 Wit 26582
1x45/49 4.0 4.0 Alu-grijs 26586
1x50/54 3.3 3.3 Wit 26583
1x50/54 3.3 3.3 Alu-grijs 26587
1-celsarmatuur, symmetrisch
1x25/28 3.3 3.3 Wit 26605
1x25/28 3.3 3.3 Alu-grijs 26625
1x32/35 4.0 4.0 Wit 26607
1x32/35 4.0 4.0 Alu-grijs 26627
1x45/49 4.0 4.0 Wit 26615
1x45/49 4.0 4.0 Alu-grijs 26635
1x50/54 3.3 3.3 Wit 26613
1x50/54 3.3 3.3 Alu-grijs 26633
1x73/80 4.0 4.0 Wit 26617
1x73/80 4.0 4.0 Alu-grijs 26637
2x25/28 3.4 3.4 Wit 26606
2x25/28 3.4 3.4 Alu-grijs 26626
2x32/35 4.1 4.1 Wit 26608
2x32/35 4.1 4.1 Alu-grijs 26628
2x45/49 4.1 4.1 Wit 26616
2x45/49 4.1 4.1 Alu-grijs 26636
2x50/54 3.4 3.4 Wit 26614
2x50/54 3.4 3.4 Alu-grijs 26634
2-celsarmatuur, symmetrisch
2x13/14 3.1 3.1 Wit 29501
2x25/28 4.2 4.2 Wit 29503
2x32/35 5.9 5.9 Wit 29505
2x45/49 5.9 5.9 Wit 29507
2x50/54 4.6 4.6 Wit 29509
Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, asymmetrisch
1x25/28 3.3 3.3 Wit 26580-368
1x25/28 3.3 3.3 Alu-grijs 26584-368
1x32/35 4.0 4.0 Wit 26581-368
1x32/35 4.0 4.0 Alu-grijs 26585-368
1x45/49 4.0 4.0 Wit 26582-368
1x45/49 4.0 4.0 Alu-grijs 26586-368
1x50/54 3.3 3.3 Wit 26583-368
1x50/54 3.3 3.3 Alu-grijs 26587-368
1-celsarmatuur, symmetrisch
1x25/28 3.3 3.3 Wit 26605-368
1x25/28 3.3 3.3 Alu-grijs 26625-368
1x32/35 4.0 4.0 Wit 26607-368
1x32/35 4.0 4.0 Alu-grijs 26627-368
1x45/49 4.0 4.0 Wit 26615-368
1x45/49 4.0 4.0 Alu-grijs 26635-368
1x50/54 3.3 3.3 Wit 26613-368
1x50/54 3.3 3.3 Alu-grijs 26633-368
1x73/80 4.0 4.0 Wit 26617-368
1x73/80 4.0 4.0 Alu-grijs 26637-368
2x25/28 3.4 3.4 Wit 26606-368
2x25/28 3.4 3.4 Alu-grijs 26626-368
2x32/35 4.1 4.1 Wit 26608-368
2x32/35 4.1 4.1 Alu-grijs 26628-368
2x45/49 4.1 4.1 Wit 26616-368
2x45/49 4.1 4.1 Alu-grijs 26636-368
2x50/54 3.4 3.4 Wit 26614-368
2x50/54 3.4 3.4 Alu-grijs 26634-368
2-celsarmatuur, symmetrisch
2x13/14 3.1 3.1 Wit 29501-368
2x25/28 4.2 4.2 Wit 29503-368
2x32/35 5.9 5.9 Wit 29505-368
2x45/49 5.9 5.9 Wit 29507-368
2x50/54 4.6 4.6 Wit 29509-368
Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, asymmetrisch
1x25/28 3.3 3.3 Wit 26580-436
1x25/28 3.3 3.3 Alu-grijs 26584-436
1x32/35 4.0 4.0 Wit 26581-436
1x32/35 4.0 4.0 Alu-grijs 26585-436
1x45/49 4.0 4.0 Wit 26582-436
1x45/49 4.0 4.0 Alu-grijs 26586-436
1x50/54 3.3 3.3 Wit 26583-436
1x50/54 3.3 3.3 Alu-grijs 26587-436
1-celsarmatuur, symmetrisch
1x25/28 3.3 3.3 Wit 26605-436
1x25/28 3.3 3.3 Alu-grijs 26625-436
1x32/35 4.0 4.0 Wit 26607-436
1x32/35 4.0 4.0 Alu-grijs 26627-436
1x45/49 4.0 4.0 Wit 26615-436
1x45/49 4.0 4.0 Alu-grijs 26635-436
1x50/54 3.3 3.3 Wit 26613-436
1x50/54 3.3 3.3 Alu-grijs 26633-436
1x73/80 4.0 4.0 Wit 26617-436
1x73/80 4.0 4.0 Alu-grijs 26637-436
2x25/28 3.4 3.4 Wit 26606-436
2x25/28 3.4 3.4 Alu-grijs 26626-436
2x32/35 4.1 4.1 Wit 26608-436
2x32/35 4.1 4.1 Alu-grijs 26628-436
2x45/49 4.1 4.1 Wit 26616-436
2x45/49 4.1 4.1 Alu-grijs 26636-436
2x50/54 3.4 3.4 Wit 26614-436
2x50/54 3.4 3.4 Alu-grijs 26634-436
2-celsarmatuur, symmetrisch
2x13/14 3.1 3.1 Wit 29501-436
2x25/28 4.2 4.2 Wit 29503-436
2x32/35 5.9 5.9 Wit 29505-436
2x45/49 5.9 5.9 Wit 29507-436
2x50/54 4.6 4.6 Wit 29509-436
Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, symmetrisch
2x25/28 3.4 3.4 Wit 26606-427
2x32/35 4.1 4.1 Wit 26608-427
Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, symmetrisch
2x25/28 3.4 3.4 Wit 26606-428
2x32/35 4.1 4.1 Wit 26608-428
Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, symmetrisch
1x25/28 3.3 3.3 Wit 26605-314
1x25/28 3.3 3.3 Alu-grijs 26625-314
1x32/35 4.0 4.0 Wit 26607-314
1x32/35 4.0 4.0 Alu-grijs 26627-314
1x50/54 3.3 3.3 Wit 26613-314
1x50/54 3.3 3.3 Alu-grijs 26633-314
1x73/80 4.0 4.0 Wit 26617-314
1x73/80 4.0 4.0 Alu-grijs 26637-314
2x25/28 3.4 3.4 Wit 26606-314
2x25/28 3.4 3.4 Alu-grijs 26626-314
2x32/35 4.1 4.1 Wit 26608-314
2x32/35 4.1 4.1 Alu-grijs 26628-314
2-celsarmatuur, symmetrisch
2x25/28 4.2 4.2 Wit 29503-314
2x32/35 5.9 5.9 Wit 29505-314
Text som beskriver tabellen
W Gewicht, kg Kg Kleur Art.No.
FDH
1-celsarmatuur, symmetrisch
1x25/28 3.3 3.3 Wit 26605-309
1x25/28 3.3 3.3 Alu-grijs 26625-309
1x32/35 4.0 4.0 Wit 26607-309
1x32/35 4.0 4.0 Alu-grijs 26627-309
1x50/54 3.3 3.3 Wit 26613-309
1x50/54 3.3 3.3 Alu-grijs 26633-309
1x73/80 4.0 4.0 Wit 26617-309
1x73/80 4.0 4.0 Alu-grijs 26637-309
2x25/28 3.4 3.4 Wit 26606-309
2x25/28 3.4 3.4 Alu-grijs 26626-309
2x32/35 4.1 4.1 Wit 26608-309
2x32/35 4.1 4.1 Alu-grijs 26628-309
2-celsarmatuur, symmetrisch
2x25/28 4.2 4.2 Wit 29503-309
2x32/35 5.9 5.9 Wit 29505-309

Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect

Art.No.
Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect 86303

Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect

Art.No.
Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect 86303

Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect

Art.No.
Aansluitkabel tussen regeleenheid en bedieningseenheid voor wireless e-Sense Connect 86303

Balanceergewicht

Balanceergewicht voor pendelarmatuur

Art.No.
Balanceergewicht voor pendelarmatuur 91972

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Complete ophangset, witte plafondkap en aansluitsnoer 3x1,0 mm². L=1,0m.

Art.No.
Kleine en grote plafondkap (94327+94588) 94301

Fluorescentielamp T5, FDH

Art.No.
28, G5, Ra>80, 2600, 104 81349
35, G5, Ra>80, 3300, 104 81350
28, G5, Ra>80, 2600, 104 81355
28, G5, Ra>80, 2600, 104 81356
35, G5, Ra>80, 3300, 104 81357
35, G5, Ra>80, 3300, 104 81358
54, G5, Ra>80, 4450, 93 81374

Lijnkoppeling

Lijnkoppeling

Art.No.
Lijnkoppeling incl. frictiestop - wit/stuk 91969
Lijnkoppeling incl. frictiestop - grijs/stuk 91970

Opalen kunststof diffusor

Opalen kunststof diffusor. Het "uplight"-effect kan naar behoefte worden ingesteld dankzij een opalen kunststof diffusor. Beschermt ook tegen stof.

Art.No.
Opalen kunststof diffusor, 1-celsarmatuur, 1200 mm 94191
Opalen kunststof diffusor, 2-celsarmatuur, 1200 mm 94192
Opalen kunststof diffusor, 1-celsarmatuur, 1500 mm 94193

Regeleenheid voor wireless e-Sense Connect

De regeleenheid vormt de schakel tussen armaturen en bedieningsfuncties. De communicatie verloopt via 2,4 GHz. De gebruikte communicatietechniek wordt cognitieve co-existentie genoemd, wat inhoudt dat de communicatie altijd optimaal is gegarandeerd.

Als andere eenheden, bijv. een WLAN-netwerk, op dezelfde bandbreedte communiceren, verhuist het signaal naar een ruimte/frequentieband die minder bezet is. De regeleenheid heeft een vaste aansluiting op de bedieningseenheid die is afgestemd op de behoeften van de gebruikers.

Art.No.
Regeleenheid voor wireless e-Sense Connect 86300

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 3x1,0 mm². L=1,0 m.

Complete ophanging met enkele staaldraad en witte of grijze plafond kap. Aansluitsnoer 3x1.0mm². Draad en kabellengte 1.0m. Voor combinatie met frictiestop.

Art.No.
Grote plafondkap/stuk 94588
Grote plafondkap voor T-profiel 25 mm/stuk 94589

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 5x1,0 mm². L=1,0 m. Plafondkap van wit of grijs kunststof.

Staaldraadophanging met enkele staaldraad, witte plafondkap en aansluitkabel 5x1,0 mm². L=1,0 m. Plafondkap van wit of grijs kunststof.

Art.No.
Staaldraadophanging, grote plafondkap, wit/stuk 91701
Staaldraadophanging, grote plafondkap voor T-profielen 25 mm, wit/stuk 91703

Staaldraadophanging. L=1,5 m met kunststof plafondkap Ø 57 mm

Voor direct/indirect

Art.No.
94481
94483

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, kleine plafondkap, wit/stuk 94327

Staaldraadophanging¹) voor in lijn gemonteerde armaturen

Staaldraadophanging aan enkele staaldraden en witte of grijze kunststof plafondkap.

Art.No.
Staaldraadophanging, kleine plafondkap voor T-profielen 25 mm, wit/stuk 94880

Staaldraadophangset

Staaldraadophangset, grote plafondkappen, enkele staaldraad, aansluitkabel 3x1,0 mm². L=2,0 m.

Art.No.
94308
94310

Wireless e-Sense connect Afstandsbediening

De communicatie in het systeem vindt plaats tussen de RF-eenheden van de armaturen en de regeleenheid. De afstandsbediening wordt alleen gebruikt voor programmering. De afstandsbediening maakt gebruik van RF-signalen in plaats van IR-signalen. IR-signalen, wat betekent dat deze alleen op de armaturen gericht hoeft te worden wanneer de groepen voor de eerste keer worden geprogrammeerd.

Art.No.
Afstandsbediening voor wireless e-Sense Connect 86301
Dimensions picture
Light distribution
2-lamps, 1-celsarmatuur

2-lamps, 1-celsarmatuur

2x32/35, 2-celsarmatuur

2x32/35, 2-celsarmatuur

1-lamp, 1-celsarmatuur

1-lamp, 1-celsarmatuur

1x25/28, 1-celsarmatuur, asymmetrisch

1x25/28, 1-celsarmatuur, asymmetrisch
