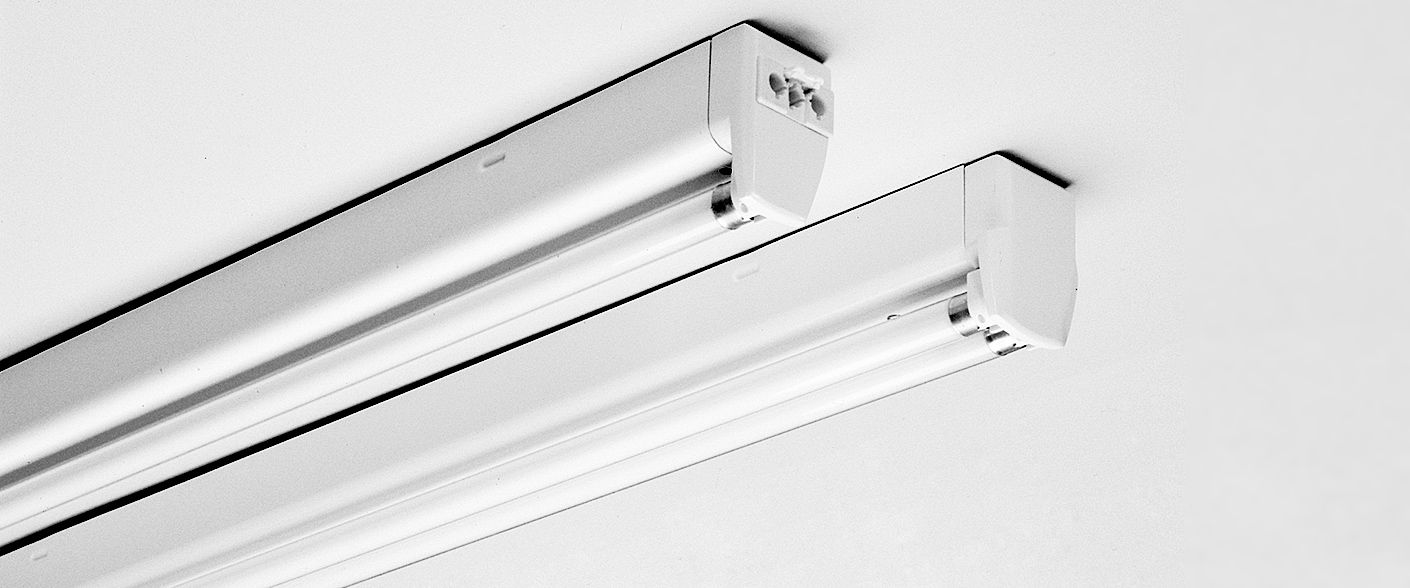

Basic T5

Basic T5 biedt met zijn compacte afmetingen, eenvoudige installatie en designtaal de mogelijkheid om functionele verlichtingsoplossingen te creëren in veel verschillende vertrekken.

Installatie

Opbouwarmatuur voor plafond- of wandmontage. Met behulp van speciale clips (zie accessoires) is een flexibele bevestiging mogelijk.

Aansluiting

Kabelinvoeropeningen aan de bovenzijde voorzien van doorvoertules, exacte plaatsing zie maatschets. Aan iedere kopkant voorzien van uitbreekpoorten. Standaard uitvoeringen voorzien van 3x1,5 mm² doorkoppeling. Klemblokje met insteekcontacten aan ieder uiteinde (m.u.v. 1x13/14 W). Een aantal uitvoeringen zijn verkrijgbaar met Wieland-aansluiting.

Uitvoering

Montageplaat van ongelakt aluzink en huis van wit of aluminiumgrijs gelakt staalplaat. Eindkappen van kunststof wit (RAL 9016) of aluminiumgrijs (RAL 9006).

Afscherming

Beta – dubbel parabolische afscherming. Langsreflectoren en dwarslamellen van semi-mat gemetalliseerd aluminium met uitstekende reflecterende eigenschappen (> 92 %), geïntegreerd tot een complete unit. Bij lampvervanging blijft de afscherming aan het armatuur hangen. Geaard.

Reflector

Als accessoire zijn voor de 1- of 2-lamps uitvoeringen symmetrisch stralende reflectoren zonder afscherming apart te bestellen. Hoogglans geanodiseerd.

Lichtregeling

De meeste uitvoeringen zijn verkrijgbaar met diverse dimbare voorschakelapparaten.

Media

Basic met Beta afscherming.

Basic

Basic is een combinatie van minimale grootte en maximale functionaliteit. Basic biedt functionele verlichting voor vele ruimtes. Bijvoorbeeld voor de verlichting van ruimtes waar geen afscherming nodig is en koven en schappen. ...

Meer over deze familie Basic

Documenten

Specificaties

Filter

Bestelnr. Lichtbron Resultaat, W Kleur Lichtsturing Overige eigenschappen
Bestelnr. Lichtbron Resultaat, W Kleur Lichtsturing Overige eigenschappen
10801 FDH 1x13/14 Wit
10801-112 FDH 1x13/14 Wit Wieland
10801-368 FDH 1x13/14 Wit DALI/Fasepuls
10801-436 FDH 1x13/14 Wit DALI/DSI/switchDIM
10803 FDH 1x21 Wit
10803-112 FDH 1x21 Wit Wieland
10803-368 FDH 1x21 Wit DALI/Fasepuls
10803-436 FDH 1x21 Wit DALI/DSI/switchDIM
10805 FDH 1x25/28 Wit
10805-112 FDH 1x25/28 Wit Wieland
10805-368 FDH 1x25/28 Wit DALI/Fasepuls
10805-436 FDH 1x25/28 Wit DALI/DSI/switchDIM
10807 FDH 1x32/35 Wit
10807-112 FDH 1x32/35 Wit Wieland
10807-368 FDH 1x32/35 Wit DALI/Fasepuls
10807-436 FDH 1x32/35 Wit DALI/DSI/switchDIM
10808 FDH 1x45/49 Wit
10808-112 FDH 1x45/49 Wit Wieland
10808-368 FDH 1x45/49 Wit DALI/Fasepuls
10808-436 FDH 1x45/49 Wit DALI/DSI/switchDIM
10809 FDH 1x73/80 Wit
10809-112 FDH 1x73/80 Wit Wieland
10809-368 FDH 1x73/80 Wit DALI/Fasepuls
10823 FDH 2x21 Wit
10823-112 FDH 2x21 Wit Wieland
10823-436 FDH 2x21 Wit
10825 FDH 2x25/28 Wit
10825-112 FDH 2x25/28 Wit Wieland
10825-368 FDH 2x25/28 Wit DALI/Fasepuls
10825-436 FDH 2x25/28 Wit DALI/DSI/switchDIM
10827 FDH 2x32/35 Wit
10827-112 FDH 2x32/35 Wit Wieland
10827-368 FDH 2x32/35 Wit DALI/Fasepuls
10827-436 FDH 2x32/35 Wit DALI/DSI/switchDIM
10828 FDH 2x45/49 Wit
10828-112 FDH 2x45/49 Wit Wieland
10828-436 FDH 2x45/49 Wit DALI/DSI/switchDIM

Filter

Name Description Art.No.
Name Description Art.No.
AansluitsnoerenAansluitsnoer, connector (vrouw), lengte 2,0 m91789
AansluitsnoerenAansluitsnoer, connector (vrouw) + geaarde steker, lengte 2,0 m91790
AfdekplaatAfdekplaat91794
ClipsClips/paar91433
Fluorescentielamp T5, FDH14 W, 4000 K, G5, Ra 80, 1200 lm, 96 lm/W81347
Fluorescentielamp T5, FDH21 W, 4000 K, G5, Ra 80, 1900 lm, 100 lm/W81348
Fluorescentielamp T5, FDH28 W, 4000 K, G5, Ra 80, 2600 lm, 104 lm/W81349
Fluorescentielamp T5, FDH35 W, 4000 K, G5, Ra 80, 3300 lm, 104 lm/W81350
Fluorescentielamp T5, FDH14 W, 3000 K, G5, Ra 80, 1200 lm, 96 lm/W81351
Fluorescentielamp T5, FDH14 W, 2700 K, G5, Ra 80, 1200 lm, 96 lm/W81352
Fluorescentielamp T5, FDH21 W, 3000 K, G5, Ra 80, 1900 lm, 100 lm/W81353
Fluorescentielamp T5, FDH21 W, 2700 K, G5, Ra 80, 1900 lm, 100 lm/W81354
Fluorescentielamp T5, FDH28 W, 3000 K, G5, Ra 80, 2600 lm, 104 lm/W81355
Fluorescentielamp T5, FDH28 W, 2700 K, G5, Ra 80, 2600 lm, 104 lm/W81356
Fluorescentielamp T5, FDH35 W, 3000 K, G5, Ra 80, 3300 lm, 104 lm/W81357
Fluorescentielamp T5, FDH35 W, 2700 K, G5, Ra 80, 3300 lm, 104 lm/W81358
Fluorescentielamp T5, FDH49 W, 3000 K, G5, Ra 80, 4300 lm, 99 lm/W81359
Fluorescentielamp T5, FDH49 W, 2700 K, G5, Ra 80, 4300 lm, 99 lm/W81360
Fluorescentielamp T5, FDH49 W, 4000 K, G5, Ra 80, 4300 lm, 99 lm/W81362
Koppelsnoeren snelkoppelingssysteem bij lijn-montageVerbindingssnoer L=1,0 m met vrouw en man connector91791
Koppelsnoeren snelkoppelingssysteem bij lijn-montageVerbindingssnoer L=2,0 m met vrouw en man connector91792
Koppelsnoeren snelkoppelingssysteem bij lijn-montageVerbindingssnoer L=3,0 m met vrouw en man connector91793
ReflectorReflector 13/14 W97559
ReflectorReflector 25/28 W97560
ReflectorReflector 32/35/45/49 W97561
ReflectorReflector 21 W97565
Staaldraadoph. 1,5 mStaaldraadoph. 1,5 m met witte plafondbevestiging voor opbouwmontage/paar incl. clips91504
Staaldraadoph. 1,5 mStaaldraadoph. 1,5 m met witte bevestiging voor T-profielen/paar incl. clips91519
Staaldraadoph. 1,5 mStaaldraadoph. 1,5 m met plafondkapje voor opbouwmontage/paar incl. clips91524
Staaldraadoph. 1,5 mStaaldraadoph. 1,5 m met plafondkapje voor T-profielen/paar incl. clips91545
Wieland connectorConnector (vrouw), zonder snoer91786
Wieland connectorConnector (man), zonder snoer91787
Wieland GST 18/3Wieland koppelstuk91788

1-lamp, zonder reflector

1-lamp, met reflector

1-lamp, Beta

2-lamp, zonder reflector

2-lamp, met reflector
