Pozzo I Opale

Montage
Encastrement dans un espace avec ou sans ventilation. Les fixations de montage sont incluses dans la livraison. Il est recommandé d’utiliser une plaque de montage pour le montage dans un faux plafond souple.
Ne pas couvrir le luminaire. Pour plus de détail, se référer aux fiches de montage disponibles sur notre site web.

Connexion
Pour le Diam 1000, le raccordement se fait à l’intérieur du luminaire grâce à un bornier rapide : 5x1.5mm². D’autres connexions possibles dans un boitier séparé. Borne de raccordement rapide 3x1,5 mm² (ou 5x1,5 mm² pour modulation de l’éclairage). Connexion monophasée possible.

Design
Luminaire blanc (RAL 9016). Boîtier du luminaire en aluminium moulé laqué. Coupe en acrylique opale.

Informations LED
3000/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Durée de vie de driver : Jusqu’à 100 000 h avec un taux maximum de défaillance de 10 %.

Miscellaneous
La diffuseur du luminaire est réglable verticalement – afin de créer un puits lumineux en position supérieure (IP44) ou une surface opalisée en position inférieure (IP34). Depuis le dessus IP20.
La puissance, le flux lumineux et l’efficacité sont donnés pour le luminaire dans sa version haute.

Environment images


Details


Le corps du luminaire se monte simplement contre l’étrier de montage par la fixation au fond du châssis – rapide et facile.

Le corps du luminaire se monte simplement contre l’étrier de montage par la fixation au fond du châssis – rapide et facile.

Marking of product sheet

Document added to your cart

Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
15 2.4 350 3000 1399 92 L90B50 55.000 h 24283
15 2.4 350 4000 1467 96 L90B50 55.000 h 24284
22 3.0 450 3000 2318 107 L90B10 50.000 h 24288
22 3.0 450 4000 2434 112 L90B10 50.000 h 24289
29 3.7 550 3000 3425 117 L90B50 55.000 h 24293
29 3.7 550 4000 3596 122 L90B50 55.000 h 24294
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
15 2.4 350 3000 1399 92 L90B50 55.000 h 24283-402
15 2.4 350 4000 1467 96 L90B50 55.000 h 24284-402
22 3.0 450 3000 2318 107 L90B10 50.000 h 24288-402
22 3.0 450 4000 2434 112 L90B10 50.000 h 24289-402
29 3.7 550 3000 3425 117 L90B50 55.000 h 24293-402
29 3.7 550 4000 3596 122 L90B50 55.000 h 24294-402
99 10.0 1000 3000 11416 115 L90B50 55.000 h 24298-402
99 10.0 1000 4000 11987 121 L90B50 55.000 h 24299-402
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
15 2.4 350 3000 1399 92 L90B50 55.000 h 24283-3
15 2.4 350 4000 1467 96 L90B50 55.000 h 24284-3
22 3.0 450 3000 2318 107 L90B10 50.000 h 24288-3
22 3.0 450 4000 2434 112 L90B10 50.000 h 24289-3
29 3.7 550 3000 3425 117 L90B50 55.000 h 24293-3
29 3.7 550 4000 3596 122 L90B50 55.000 h 24294-3

Plaque de montage

Plaque de montage avec profilé en T apparents.

Art.No.
Plaque de montage Ø 350 pour module 600, supports en T visibles 94982
Plaque de montage Ø 450 pour module 600, supports en T visibles 94983
Plaque de montage Ø 550 pour module 600, supports en T visibles 94984
Plaque de montage Ø 350 pour module 625, supports en T visibles 94986
Plaque de montage Ø 450 pour module 625, supports en T visibles 94987
Plaque de montage Ø 550 pour module 625, supports en T visibles 94988

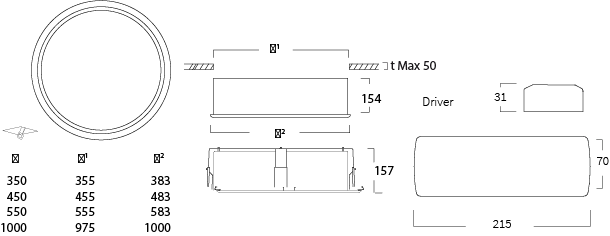

Dimensions picture
Light distribution
LED, 4000 K, Ø 450

LED, 4000 K, Ø 450

Applications
