Pozzo I Delta

Montage
Encastrement dans un espace avec ou sans ventilation. Ne pas couvrir le luminaire. Pour plus de détail, se réferer aux fiches de montage disponbiles sur notre site web. Les fixations de montage sont incluses dans la livraison. Il est recommandé d’utiliser une plaque de montage pour le montage dans un faux plafond souple.

Connexion
Raccordement dans le boîtier de ballast. Le boîtier de ballast est peut être placé à côté du luminaire. Borne de raccordement rapide 3x1,5 mm² (ou 5x1,5 mm² pour modulation de l’éclairage). Connexion monophasée possible.

Design
Luminaire blanc (RAL 9016). Boîtier du luminaire en aluminium moulé laqué.

Grille
Delta – grille microprismatique en acrylique (PMMA) avec un fin diffuseur opale (acrylique/PMMA) à l’intérieur.

Informations LED
3000/4000 K Ra (CRI) min. 80, MacAdam 3 SDCM.
Durée de vie de driver : Jusqu’à 100 000 h avec un taux maximum de défaillance de 10 %.

Miscellaneous
La diffuseur du luminaire est réglable verticalement – afin de créer un puits lumineux en position supérieure ou une surface opalisée en position inférieure. Source lumineuse incluse.

Les luminaires Tunable White (2700–6500 K) sont équipés de driver DALI Type 8. Tunable White présenté en 4000 K, (entre parenthèses, les valeurs extrêmes).

Environment images


Details


Marking of product sheet

Document added to your cart

Reference images



Fornebu S

Unique shopping centre received two BREEAM Awards

Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
17 2.7 350 3000 1360 80 L90B50 55.000 h 24285
17 2.7 350 4000 1414 83 L90B50 55.000 h 24286
26 3.8 450 3000 2300 88 L90B10 50.000 h 24290
26 3.8 450 4000 2386 92 L90B10 50.000 h 24291
36 4.7 550 3000 3360 93 L90B50 55.000 h 24295
36 4.7 550 4000 3460 96 L90B50 55.000 h 24296
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
17 2.7 350 3000 1360 80 L90B50 55.000 h 24285-402
17 2.7 350 4000 1414 83 L90B50 55.000 h 24286-402
26 3.8 450 3000 2300 88 L90B10 50.000 h 24290-402
26 3.8 450 4000 2386 92 L90B10 50.000 h 24291-402
36 4.7 550 3000 3360 93 L90B50 55.000 h 24295-402
36 4.7 550 4000 3460 96 L90B50 55.000 h 24296-402
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
17 2.7 350 3000 1360 80 L90B50 55.000 h 24285-3
17 2.7 350 4000 1414 83 L90B50 55.000 h 24286-3
26 3.8 450 3000 2300 88 L90B10 50.000 h 24290-3
26 3.8 450 4000 2386 92 L90B10 50.000 h 24291-3
36 4.7 550 3000 3360 93 L90B50 55.000 h 24295-3
36 4.7 550 4000 3460 96 L90B50 55.000 h 24296-3
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (Tunable White). Le luminaire est classifié 4000 K, la gamme entre crochets.
35 3.8 450 4000 (2700–6500) 2650 (2386–2756) 76 (68–79) L70B50 50.000 h 24844
46 4.7 550 4000 (2700–6500) 3573 (3181–3681) 78 (69–80) L70B50 50.000 h 24845
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (Tunable White). Le luminaire est classifié 4000 K, la gamme entre crochets.
35 3.8 450 4000 (2700–6500) 2650 (2386–2756) 76 (68–79) L70B50 50.000 h 24844-478
46 4.7 550 4000 (2700–6500) 3573 (3181–3681) 78 (69–80) L70B50 50.000 h 24845-478
Text som beskriver tabellen
W Poids, kg Diamètre, mm CCT lm lm/W Dépréciation du flux lumineux Art.No.
LED (Tunable White). Le luminaire est classifié 4000 K, la gamme entre crochets.
35 3.8 450 4000 (2700–6500) 2650 (2386–2756) 76 (68–79) L70B50 50.000 h 24844-477
46 4.7 550 4000 (2700–6500) 3573 (3181–3681) 78 (69–80) L70B50 50.000 h 24845-477

DALI Switch Cross

Panneau de control pour réglage de l’intensité lumineuse et la température de couleur, compatible avec des luminaire tunable White DT8. Pas de programmation. Alimentation DALI nécessaire.

Art.No.
DALI Switch Cross 86354

DALI XC

Module de contrôle 4 canaux par bouton poussoirs. A utiliser avec des luminaires Tunable White pour réglage de l’intensité lumineuse et de la température de couleur. A raccorder au BUS DALI, pas de programmation nécessaire. Alimentation DALI nécessaire.

Art.No.
DALI XC 86132

Plaque de montage

Plaque de montage avec profilé en T apparents.

Art.No.
Plaque de montage Ø 350 pour module 600, supports en T visibles 94982
Plaque de montage Ø 450 pour module 600, supports en T visibles 94983
Plaque de montage Ø 550 pour module 600, supports en T visibles 94984
Plaque de montage Ø 350 pour module 625, supports en T visibles 94986
Plaque de montage Ø 450 pour module 625, supports en T visibles 94987
Plaque de montage Ø 550 pour module 625, supports en T visibles 94988

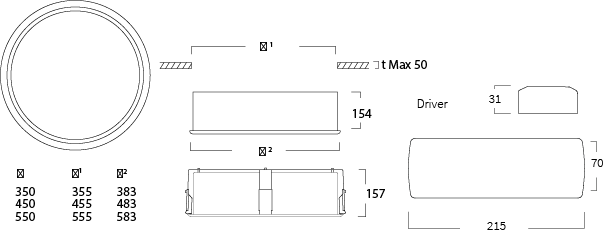

Dimensions picture
Light distribution Environmental Product Declaration
LED, 4000 K, Ø 450

LED, 4000 K, Ø 450
