Multilume Slim Delta

Montage
Montage encastré dans le faux plafond avec ou sans ventilation. Deux versions disponibles :
VTB – pour faux plafonds à profilés en T apparents de 15 ou 24 mm.
HB– pour faux plafonds à profilés non apparents/Bord D, plaque de fixation au plafond symétrique.

Connexion
Le raccordement est effectué dans un ballast séparé. Le boîtier de ballast peut être placé à côté du luminaire. Borne de raccordement rapide 3x1,5mm2 (x2) bouclage possible. En cas de modulation de l’éclairage 5x1,5mm2 (x2). Également disponible avec cordon d'alimentation de et fiche de mise à la terre.

Design
Châssis de luminaire en tôle d'acier laquée blanc (RAL 9016).

Grille
Delta – diffuseur micros prismatique en polystyrène stabilisé UV

Informations LED
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Durée de vie de driver : Jusqu’à 100.000 h avec un taux maximum de défaillance de 10 %.

Miscellaneous
IP 44 sous un faux plafond IP 20 sur un faux plafond.
Le luminaire seul, sans driver, est considéré comme Class III. Le driver fournis avec, est class II mais doit être connecté à la terre.

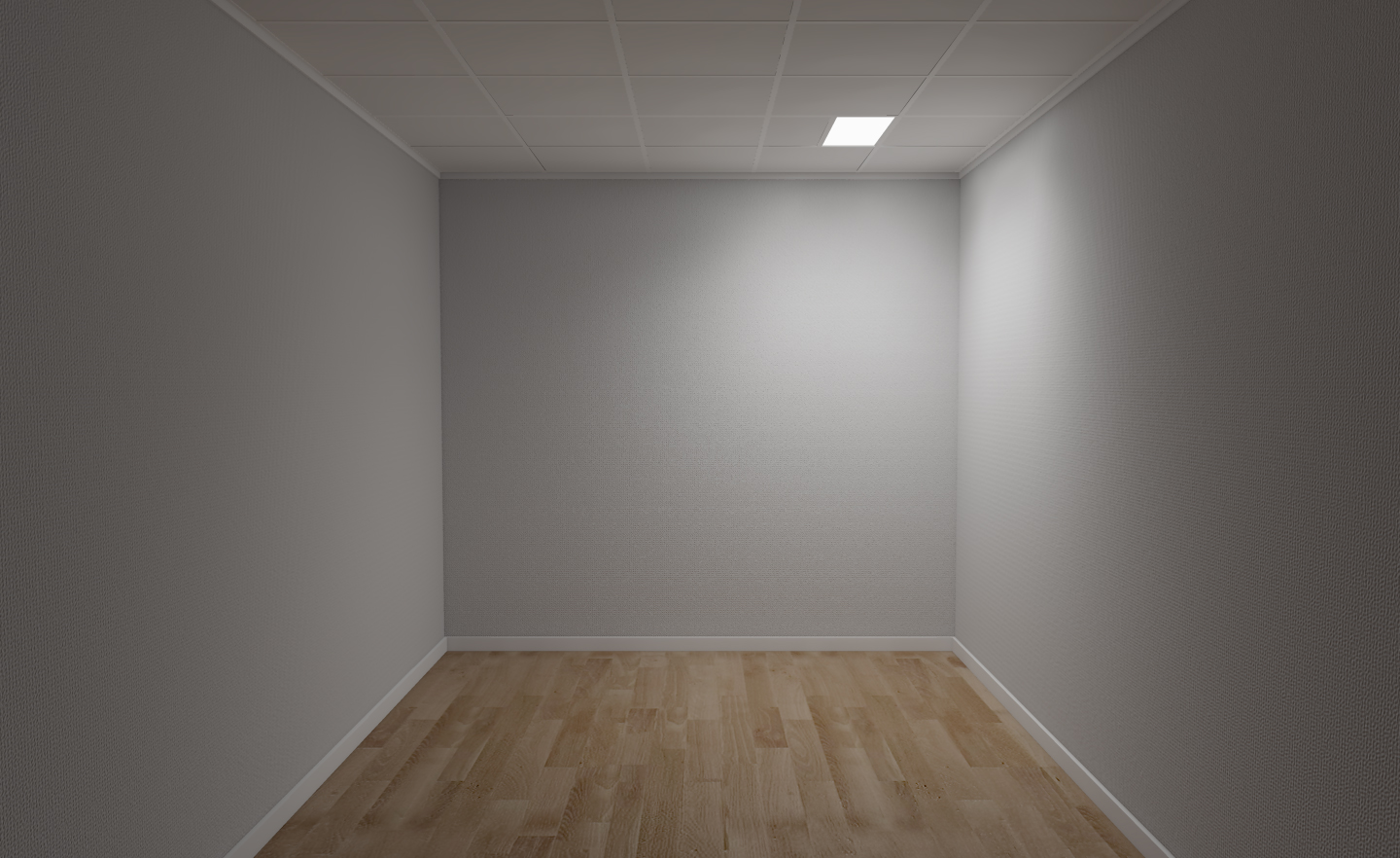

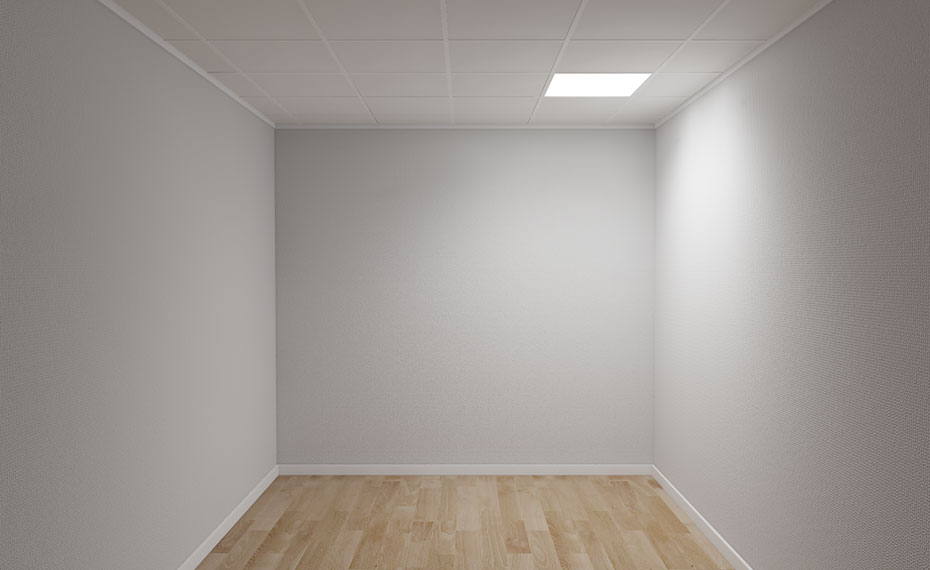

Environment images


Marking of product sheet

Document added to your cart

Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED
Profilé à bords non apparents (HB)/Bord D, plaque de fixation au plafond symétrique
21 600x600 3.8 3000 80 2714 129 L90B50 50.000 h 23493
21 600x600 3.8 4000 80 2857 136 L90B50 50.000 h 23494
24 600x600 3.8 3000 90 2550 106 L90B50 50.000 h 23406
24 600x600 3.8 4000 90 2742 114 L90B50 50.000 h 23407
30 600x600 3.8 3000 80 3848 128 L90B50 50.000 h 23201
30 600x600 3.8 4000 80 4050 135 L90B50 50.000 h 23202
38 600x600 3.8 3000 90 3774 99 L90B50 50.000 h 23209
38 600x600 3.8 4000 90 4058 107 L90B50 50.000 h 23210
Profilé en T apparents (VTB)
23 300x1200 4.7 3000 80 2600 113 L90B50 50.000 h 23489
23 300x1200 4.7 4000 80 2737 119 L90B50 50.000 h 23490
24 300x1200 4.7 3000 90 2256 94 L90B50 50.000 h 23402
24 300x1200 4.7 4000 90 2426 101 L90B50 50.000 h 23403
24 600x600 3.8 3000 80 3004 125 L90B50 50.000 h 23513
24 600x600 3.8 4000 80 3050 127 L90B50 50.000 h 23514
35 600x600 3.8 3000 80 4212 120 L90B50 50.000 h 23508
35 600x600 3.8 4000 80 4276 122 L90B50 50.000 h 23509
36 300x1200 4.7 3000 80 3967 110 L90B50 50.000 h 23197
36 300x1200 4.7 4000 80 4176 116 L90B50 50.000 h 23198
44 300x1200 4.7 3000 90 3770 86 L90B50 50.000 h 23205
44 300x1200 4.7 4000 90 4054 92 L90B50 50.000 h 23206
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED
Profilé à bords non apparents (HB)/Bord D, plaque de fixation au plafond symétrique
21 600x600 3.8 3000 80 2714 129 L90B50 50.000 h 23493-402
21 600x600 3.8 4000 80 2857 136 L90B50 50.000 h 23494-402
24 600x600 3.8 3000 90 2550 106 L90B50 50.000 h 23406-402
24 600x600 3.8 4000 90 2742 114 L90B50 50.000 h 23407-402
30 600x600 3.8 3000 80 3848 128 L90B50 50.000 h 23201-402
30 600x600 3.8 4000 80 4050 135 L90B50 50.000 h 23202-402
38 600x600 3.8 3000 90 3774 99 L90B50 50.000 h 23209-402
38 600x600 3.8 4000 90 4058 107 L90B50 50.000 h 23210-402
Profilé en T apparents (VTB)
23 300x1200 4.7 3000 80 2600 113 L90B50 50.000 h 23489-402
23 300x1200 4.7 4000 80 2737 119 L90B50 50.000 h 23490-402
24 300x1200 4.7 3000 90 2256 94 L90B50 50.000 h 23402-402
24 300x1200 4.7 4000 90 2426 101 L90B50 50.000 h 23403-402
24 600x600 3.8 3000 80 3004 125 L90B50 50.000 h 23513-402
24 600x600 3.8 4000 80 3050 127 L90B50 50.000 h 23514-402
35 600x600 3.8 3000 80 4212 120 L90B50 50.000 h 23508-402
35 600x600 3.8 4000 80 4276 122 L90B50 50.000 h 23509-402
36 300x1200 4.7 3000 80 3967 110 L90B50 50.000 h 23197-402
36 300x1200 4.7 4000 80 4176 116 L90B50 50.000 h 23198-402
44 300x1200 4.7 3000 90 3770 86 L90B50 50.000 h 23205-402
44 300x1200 4.7 4000 90 4054 92 L90B50 50.000 h 23206-402
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED
Profilé à bords non apparents (HB)/Bord D, plaque de fixation au plafond symétrique
21 600x600 3.8 3000 80 2714 129 L90B50 50.000 h 23493-3
21 600x600 3.8 4000 80 2857 136 L90B50 50.000 h 23494-3
24 600x600 3.8 3000 90 2550 106 L90B50 50.000 h 23406-3
24 600x600 3.8 4000 90 2742 114 L90B50 50.000 h 23407-3
30 600x600 3.8 3000 80 3848 128 L90B50 50.000 h 23201-3
30 600x600 3.8 4000 80 4050 135 L90B50 50.000 h 23202-3
38 600x600 3.8 3000 90 3774 99 L90B50 50.000 h 23209-3
38 600x600 3.8 4000 90 4058 107 L90B50 50.000 h 23210-3
Profilé en T apparents (VTB)
23 300x1200 4.7 3000 80 2600 113 L90B50 50.000 h 23489-3
23 300x1200 4.7 4000 80 2737 119 L90B50 50.000 h 23490-3
24 300x1200 4.7 3000 90 2256 94 L90B50 50.000 h 23402-3
24 300x1200 4.7 4000 90 2426 101 L90B50 50.000 h 23403-3
24 600x600 3.8 3000 80 3004 125 L90B50 50.000 h 23513-03
24 600x600 3.8 4000 80 3050 127 L90B50 50.000 h 23514-03
35 600x600 3.8 3000 80 4212 120 L90B50 50.000 h 23508-03
35 600x600 3.8 4000 80 4276 122 L90B50 50.000 h 23509-03
36 300x1200 4.7 3000 80 3967 110 L90B50 50.000 h 23197-3
36 300x1200 4.7 4000 80 4176 116 L90B50 50.000 h 23198-3
44 300x1200 4.7 3000 90 3770 86 L90B50 50.000 h 23205-3
44 300x1200 4.7 4000 90 4054 92 L90B50 50.000 h 23206-3

Frame for surface mounting

Art.No.
Frame for surface mounting, H=60 (600x600 VTB). Fits Multilume Slim. 41028
Frame for surface mounting, H=60 (300x1200 VTB). Fits Multilume Slim. 41029

Plaque décorative, circulaire

Art.No.
Plaque décorative, circulaire, Multilume Flat/Multilume Slim (seulement VTB) 41793
Dimensions picture
Light distribution
4000 K.

4000 K.
