Multilume Flat Delta

Montage
Montage encastré dans le faux plafond avec ou sans ventilation. Deux versions disponibles :
VTB – pour faux plafonds à profilés en T apparents de 15 ou 24 mm. 300x300 également pour plafonds fixes.
HB– pour faux plafonds à profilés non apparents/Bord D, plaque de fixation au plafond symétrique. Dans le cas d’un montage dans un faux plafond fixe, les étriers de fixation sont à commander séparément.

Connexion
Raccordement dans le boîtier de ballast. Le boîtier de ballast est peut être placé à côté du luminaire. Borne de raccordement rapide 3x1,5 mm² (ou 5x1,5 mm² pour modulation de l’éclairage. Connexion monophasée possible sur 600x600.

Design
Corps de luminaire en tôle d’acier laquée blanc (RAL 9016).

Grille
Delta – grille microprismatique en acrylique (PMMA) avec un fin diffuseur opale (acrylique/PMMA) à l’intérieur.

Informations LED
3000 K/4000 K: Ra (CRI) min. 80/90, MacAdam 3 SDCM.
Durée de vie de driver : Jusqu’à 100.000 h avec un taux maximum de défaillance de 10 %.

Miscellaneous
La partie supérieure encastrée de l'appareil est IP 20 et la partie inférieure visible est IP 44.
300x300=2.0 kg.
300x600=2.5 kg.
300x1200=5.0 kg.
600x600=4.5 kg.

Les luminaires Tunable White (2700–6500 K) sont équipés de driver DALI Type 8. Tunable White présenté en 4000 K, (entre parenthèses, les valeurs extrêmes).


Le luminaire seul, sans driver, est considéré comme Class III. Le driver fournis avec, est class II mais doit être connecté à la terre.

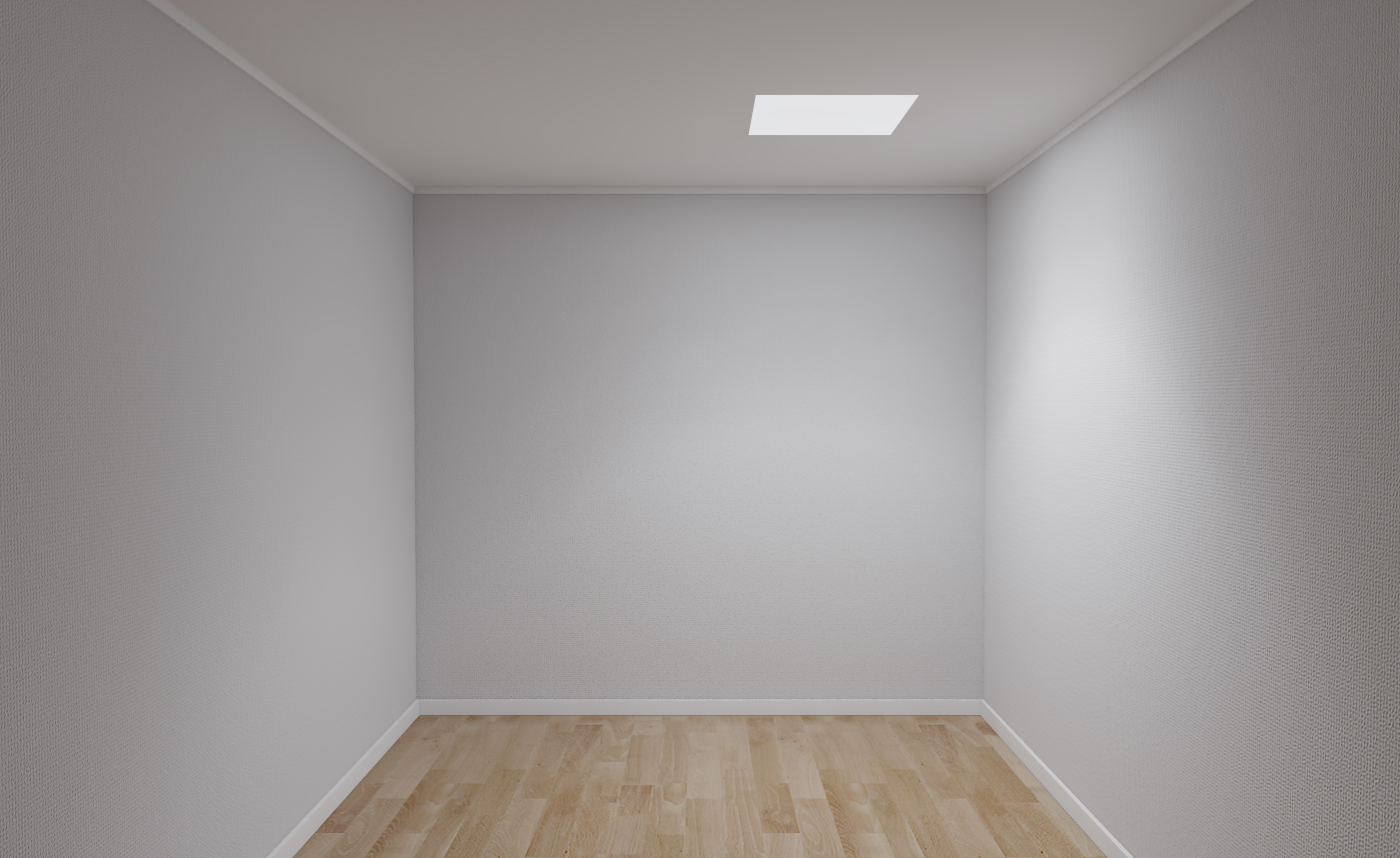

Environment images


Details


Cellule e-Sense Organic intégrée dans le luminaire.

Cellule e-Sense Organic intégrée dans le luminaire.

Ressort de fixation pour installation dans des plafonds fixes de 600x600.

Ressort de fixation pour installation dans des plafonds fixes de 600x600.

Marking of product sheet

Document added to your cart

Reference images



Tändstickan

Lighting control made easy


Stålgården Nord

Offices looking forward


Ministry of the Environment

New premises with sustainable solutions


Haga Teaching Hospital

In line with human centric lighting


Hämeenlinna City Hall

With focus on sustainability


Juridical center in Örebro

Environmental focus gave LEED Platinum

Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
Profilé à bords non apparents (HB)/Bord D, plaque de fixation au plafond symétrique
24 600x600 4.5 3000 ≥ 80 2915 121 L90B10 50.000 h 23788
24 600x600 4.5 4000 ≥ 80 3068 128 L90B10 50.000 h 23792
31 600x600 4.5 3000 ≥ 80 3851 124 L90B10 50.000 h 23870
31 600x600 4.5 4000 ≥ 80 4054 131 L90B10 50.000 h 23874
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23808
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23812
Profilé en T apparents (VTB)
19 300x600 2.5 3000 ≥ 90 1634 86 L90B10 50.000 h 23164
19 300x600 2.5 4000 ≥ 90 1757 92 L90B10 50.000 h 23165
19 300x600 2.5 3000 ≥ 80 2041 107 L90B10 50.000 h 23919
19 300x600 2.5 4000 ≥ 80 2143 113 L90B10 50.000 h 23921
24 600x600 4.5 3000 ≥ 80 2915 121 L90B10 50.000 h 23786
24 600x600 4.5 4000 ≥ 80 3068 128 L90B10 50.000 h 23790
24 300x1200 5.0 3000 ≥ 80 2769 115 L90B10 50.000 h 23911
24 300x1200 5.0 4000 ≥ 80 2914 121 L90B10 50.000 h 23912
31 600x600 4.5 3000 ≥ 80 3851 124 L90B10 50.000 h 23868
31 600x600 4.5 4000 ≥ 80 4054 131 L90B10 50.000 h 23872
31 300x1200 5.0 3000 ≥ 80 3667 118 L90B10 50.000 h 23913
31 300x1200 5.0 4000 ≥ 80 3886 125 L90B10 50.000 h 23914
36 300x1200 5.0 3000 ≥ 90 3408 95 L90B10 50.000 h 23720
36 300x1200 5.0 4000 ≥ 90 3665 102 L90B10 50.000 h 23721
36 600x600 4.5 3000 ≥ 90 3537 98 L90B10 50.000 h 23783
36 600x600 4.5 4000 ≥ 90 3804 106 L90B10 50.000 h 23784
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23806
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23810
36 300x1200 5.0 3000 ≥ 80 4246 118 L90B10 50.000 h 23915
36 300x1200 5.0 4000 ≥ 80 4469 124 L90B10 50.000 h 23916
9 300x300 2.0 3000 ≥ 80 1006 112 L90B10 50.000 h 23837
9 300x300 2.0 4000 ≥ 80 1056 117 L90B10 50.000 h 23839
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
Profilé à bords non apparents (HB)/Bord D, plaque de fixation au plafond symétrique
24 600x600 4.5 3000 ≥ 80 2915 121 L90B10 50.000 h 23788-402
24 600x600 4.5 4000 ≥ 80 3068 128 L90B10 50.000 h 23792-402
31 600x600 4.5 3000 ≥ 80 3851 124 L90B10 50.000 h 23870-402
31 600x600 4.5 4000 ≥ 80 4054 131 L90B10 50.000 h 23874-402
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23808-402
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23812-402
Profilé en T apparents (VTB)
19 300x600 2.5 3000 ≥ 90 1634 86 L90B10 50.000 h 23164-402
19 300x600 2.5 4000 ≥ 90 1757 92 L90B10 50.000 h 23165-402
19 300x600 2.5 3000 ≥ 80 2041 107 L90B10 50.000 h 23919-402
19 300x600 2.5 4000 ≥ 80 2143 113 L90B10 50.000 h 23921-402
24 600x600 4.5 3000 ≥ 80 2915 121 L90B10 50.000 h 23786-402
24 600x600 4.5 4000 ≥ 80 3068 128 L90B10 50.000 h 23790-402
24 300x1200 5.0 3000 ≥ 80 2769 115 L90B10 50.000 h 23911-402
24 300x1200 5.0 4000 ≥ 80 2914 121 L90B10 50.000 h 23912-402
31 600x600 4.5 3000 ≥ 80 3851 124 L90B10 50.000 h 23868-402
31 600x600 4.5 4000 ≥ 80 4054 131 L90B10 50.000 h 23872-402
31 300x1200 5.0 3000 ≥ 80 3667 118 L90B10 50.000 h 23913-402
31 300x1200 5.0 4000 ≥ 80 3886 125 L90B10 50.000 h 23914-402
36 300x1200 5.0 3000 ≥ 90 3408 95 L90B10 50.000 h 23720-402
36 300x1200 5.0 4000 ≥ 90 3665 102 L90B10 50.000 h 23721-402
36 600x600 4.5 3000 ≥ 90 3537 98 L90B10 50.000 h 23783-402
36 600x600 4.5 4000 ≥ 90 3804 106 L90B10 50.000 h 23784-402
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23806-402
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23810-402
36 300x1200 5.0 3000 ≥ 80 4246 118 L90B10 50.000 h 23915-402
36 300x1200 5.0 4000 ≥ 80 4469 124 L90B10 50.000 h 23916-402
9 300x300 2.0 3000 ≥ 80 1006 112 L90B10 50.000 h 23837-402
9 300x300 2.0 4000 ≥ 80 1056 117 L90B10 50.000 h 23839-402
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
Profilé à bords non apparents (HB)/Bord D, plaque de fixation au plafond symétrique
24 600x600 4.5 3000 ≥ 80 2915 121 L90B10 50.000 h 23788-3
24 600x600 4.5 4000 ≥ 80 3068 128 L90B10 50.000 h 23792-3
31 600x600 4.5 3000 ≥ 80 3851 124 L90B10 50.000 h 23870-3
31 600x600 4.5 4000 ≥ 80 4054 131 L90B10 50.000 h 23874-3
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23808-3
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23812-3
Profilé en T apparents (VTB)
19 300x600 2.5 3000 ≥ 90 1634 86 L90B10 50.000 h 23164-3
19 300x600 2.5 4000 ≥ 90 1757 92 L90B10 50.000 h 23165-3
19 300x600 2.5 3000 ≥ 80 2041 107 L90B10 50.000 h 23919-3
19 300x600 2.5 4000 ≥ 80 2143 113 L90B10 50.000 h 23921-3
24 600x600 4.5 3000 ≥ 80 2915 121 L90B10 50.000 h 23786-3
24 600x600 4.5 4000 ≥ 80 3068 128 L90B10 50.000 h 23790-3
24 300x1200 5.0 3000 ≥ 80 2769 115 L90B10 50.000 h 23911-3
24 300x1200 5.0 4000 ≥ 80 2914 121 L90B10 50.000 h 23912-3
31 600x600 4.5 3000 ≥ 80 3851 124 L90B10 50.000 h 23868-3
31 600x600 4.5 4000 ≥ 80 4054 131 L90B10 50.000 h 23872-3
31 300x1200 5.0 3000 ≥ 80 3667 118 L90B10 50.000 h 23913-3
31 300x1200 5.0 4000 ≥ 80 3886 125 L90B10 50.000 h 23914-3
36 300x1200 5.0 3000 ≥ 90 3408 95 L90B10 50.000 h 23720-3
36 300x1200 5.0 4000 ≥ 90 3665 102 L90B10 50.000 h 23721-3
36 600x600 4.5 3000 ≥ 90 3537 98 L90B10 50.000 h 23783-3
36 600x600 4.5 4000 ≥ 90 3804 106 L90B10 50.000 h 23784-3
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23806-3
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23810-3
36 300x1200 5.0 3000 ≥ 80 4246 118 L90B10 50.000 h 23915-3
36 300x1200 5.0 4000 ≥ 80 4469 124 L90B10 50.000 h 23916-3
9 300x300 2.0 3000 ≥ 80 1006 112 L90B10 50.000 h 23837-3
9 300x300 2.0 4000 ≥ 80 1056 117 L90B10 50.000 h 23839-3
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (Tunable White). Le luminaire est classifié 4000 K, la gamme entre crochets.
Profilé en T apparents (VTB)
55 600x600 4.5 4000 (2700–6500) ≥ 80 4238 (3785–4398) 77 (69–80) L90B10 55.000 h 23803
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (system)
Profilé en T apparents (VTB)
36 600x600 4.5 3000 ≥ 80 4407 122 L90B10 50.000 h 23806-492
36 600x600 4.5 4000 ≥ 80 4639 129 L90B10 50.000 h 23810-492
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (Tunable White). Le luminaire est classifié 4000 K, la gamme entre crochets.
Profilé en T apparents (VTB)
55 600x600 4.5 4000 (2700–6500) ≥ 80 4238 (3785–4398) 77 (69–80) L90B10 55.000 h 23803-478
Text som beskriver tabellen
W Module Poids, kg CCT Ra lm lm/W Dépréciation du flux lumineux Art.No.
LED (Tunable White). Le luminaire est classifié 4000 K, la gamme entre crochets.
Profilé en T apparents (VTB)
55 600x600 4.5 4000 (2700–6500) ≥ 80 4238 (3785–4398) 77 (69–80) L90B10 55.000 h 23803-477

Control panel Lunatone

DALI Switch Cross
Panneau de control pour réglage de l’intensité lumineuse et la température de couleur, compatible avec des luminaire tunable White DT8. Pas de programmation. Alimentation DALI nécessaire.

Art.No.
DALI Switch Cross 86354

DALI XC

Module de contrôle 4 canaux par bouton poussoirs. A utiliser avec des luminaires Tunable White pour réglage de l’intensité lumineuse et de la température de couleur. A raccorder au BUS DALI, pas de programmation nécessaire. Alimentation DALI nécessaire.

Art.No.
DALI XC 86132

Dongle IR pour luminaire équipé de e-Sense Organic

Dongle IR pour luminaire équipé de e-Sense Organic. A utilisé avec Android ou iOS et avec l’application Organic Response Remote, disponible sur l’App Store et sur Google Play

Art.No.
Dongle IR pour luminaire équipé de e-Sense Organic. 86279

e-Sense Organic Accessoire Externe Cellule, plastique

e-Sense Organic Accessoire Externe Cellule, plastique

Art.No.
e-Sense Organic Accessoire Externe Cellule, plastique 86287

e-Sense Organic Controller DALI/1–10 V type 2

Art.No.
e-Sense Organic Controller DALI/1–10 V type 2 86281

e-Sense Organic Panneau Mural 2

e-Sense Organic Panneau Mural 2 (6 boutons)

Art.No.
e-Sense Organic Panneau Mural 2 (6 boutons) 86284

e-Sense Organic Sensor Node (gen 2)

Art.No.
e-Sense Organic Cellule (génération 2) 86280

e-Sense Organic Sensor Node kabel

Art.No.
e-Sense Organic Sensor Node câble 50 cm avec connexion terre 86282
e-Sense Organic Sensor Node câble 100 cm avec connexion terre 86283

e-Sense Organic Sensor Node Link Kit

e-Sense Organic Sensor Node Link Kit

Art.No.
e-Sense Organic Sensor Node Kit connexion 86286

Etriers de fixation

Art.No.
Brancards pour plafond plâtre /4pcs. Uniquement pour module HB 91279

Plaque de montage Multilume Flat

Plaque de montage (300x300)

Art.No.
41949

Plaque décorative, circulaire

Art.No.
Plaque décorative, circulaire, Multilume Flat/Multilume Slim (seulement VTB) 41793
Dimensions picture
Light distribution
300x600

300x600

300x300

300x300

600x600

600x600
