Notor T5 Ripustettava epäsuora

Asennus
Vaijeriripustus tai kiinnitys seinäpintaan erillisillä kiinnikkeillä. Valaisimet voidaan asentaa yksittäin tai järjestelmäksi. Valaisimien välinen kiinnitys ruuvilukituksella ilman erillistä jonoasennusvarustetta. Portaaton ripustusvälin ja ripustuskorkeuden säätö ilman työkaluja. Vaijeriripustimet ja seinäkiinnikkeet on tilattava erikseen.

Kytkentä
Yksittäisvalaisimessa harmaa liitosjohto 2,4 m 3x1,0 mm² ja jousiliitinkytkentärima 5x2,5 mm² ja toisessa päässä 5-napainen Enstonet- naarasliitin. Kalvotiivistetty johtoaukko Ø 23 mm valaisimen yläpinnalla. Jonovalaisimet on varustettu molemmissa päissä 5-napaisilla Enstonet-pistoliittimillä. Lisänumeroilla -436 ja -368 valaisin toimitetaan 2,4 m liitäntäjohdolla 5x1,0 mm². Valaisinjono aloitetaan aina yksittäisvalaisimella (aloitusvalaisin). Kaikissa valaisimissa läpijohdotus 5x1,5 mm². Valaisimien välisissä kytkennöissä ei tarvita työkaluja.

Rakenne
Runko eloksoitua alumiinia. Valoaukossa vakiona pölysuojalevy kirkasta akryylia.

Heijastin
Heijastin mattapintaista metalloitua alumiinia. Epäsuora valaistus.

Turvavalaistus
Notor-järjestelmään on saatavissa emLED-turvavaloyksikkö.

Valonsäätö
Valonsäätö lisänumeron mukaisesti. Muut säätötavat tilauksesta.

Lisävarusteet
Järjestelmäosat ja emLED-turvavaloyksikkö, ks. lisävarusteet.

Design
Vesa Honkonen ja Julle Oksanen.

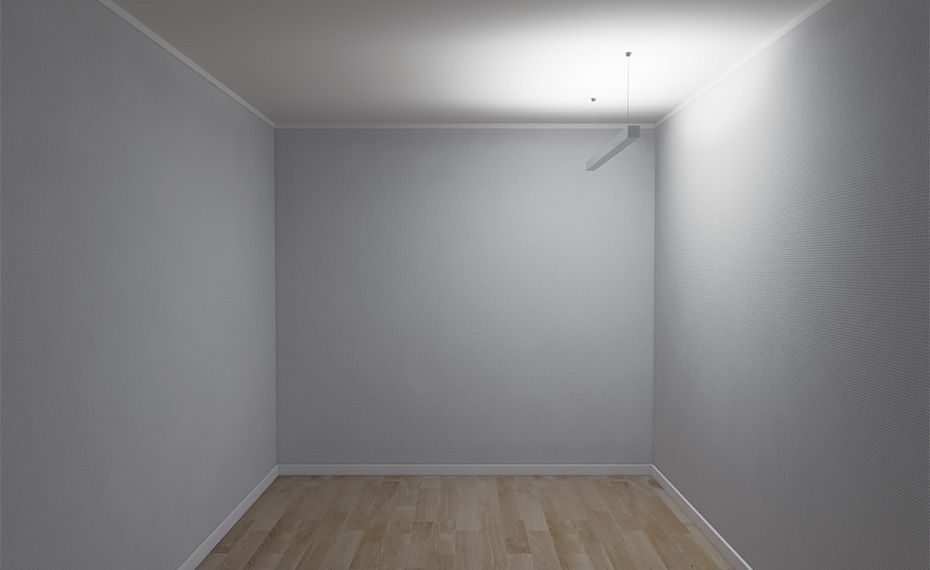

Environment images


Yksityiskohdat


Valoaukkoa peittää akryylimuovilevy. Toimitetaan valaisimen mukana.

Valoaukkoa peittää akryylimuovilevy. Toimitetaan valaisimen mukana.

Epäsuorassa Notor - valaisimessa käytetään mustaa vaijerikiinnikettä. Aseteltava ripustusväli.

Epäsuorassa Notor - valaisimessa käytetään mustaa vaijerikiinnikettä. Aseteltava ripustusväli.

Yksittäisen tuotesivun merkitseminen

Asiakirja on lisätty

Asiakirja

Text som beskriver tabellen
W Paino, kg Art.No.
FDH
Jonovalaisin epäsuoraan valaistukseen
1x20/24 1.7 26852
1x21 2.0 26851
1x25/28 2.3 26853
1x32/35 2.6 26854
1x39 2.0 26855
1x45/49 2.6 26780
1x50/54 2.3 26856
1x73/80 2.6 26857
2x1x21 3.7 26871
2x1x25/28 4.3 26873
2x1x32/35 4.9 26874
2x1x39 3.7 26875
2x1x45/49 4.9 26781
2x1x50/54 4.3 26876
2x1x73/80 4.9 26877
Yksittäisvalaisin (aloitusvalaisin) epäsuoraan valaistukseen
1x20/24 1.7 26842
1x21 2.0 26841
1x25/28 2.3 26843
1x32/35 2.6 26844
1x39 2.0 26845
1x45/49 2.6 26778
1x50/54 2.3 26846
1x73/80 2.6 26847
2x1x21 3.7 26861
2x1x25/28 4.3 26863
2x1x32/35 4.9 26864
2x1x39 3.7 26865
2x1x45/49 4.9 26779
2x1x50/54 4.3 26866
2x1x73/80 4.9 26867
Text som beskriver tabellen
W Paino, kg Art.No.
FDH
Jonovalaisin epäsuoraan valaistukseen
1x20/24 1.7 26852-368
1x21 2.0 26851-368
1x25/28 2.3 26853-368
1x32/35 2.6 26854-368
1x39 2.0 26855-368
1x45/49 2.6 26780-368
1x50/54 2.3 26856-368
1x73/80 2.6 26857-368
2x1x21 3.7 26871-368
2x1x25/28 4.3 26873-368
2x1x32/35 4.9 26874-368
2x1x39 3.7 26875-368
2x1x45/49 4.9 26781-368
2x1x50/54 4.3 26876-368
Yksittäisvalaisin (aloitusvalaisin) epäsuoraan valaistukseen
1x20/24 1.7 26842-368
1x21 2.0 26841-368
1x25/28 2.3 26843-368
1x32/35 2.6 26844-368
1x39 2.0 26845-368
1x45/49 2.6 26778-368
1x50/54 2.3 26846-368
1x73/80 2.6 26847-368
2x1x21 3.7 26861-368
2x1x25/28 4.3 26863-368
2x1x32/35 4.9 26864-368
2x1x39 3.7 26865-368
2x1x45/49 4.9 26779-368
2x1x50/54 4.3 26866-368
Text som beskriver tabellen
W Paino, kg Art.No.
FDH
Jonovalaisin epäsuoraan valaistukseen
1x20/24 1.7 26852-436
1x21 2.0 26851-436
1x25/28 2.3 26853-436
1x32/35 2.6 26854-436
1x39 2.0 26855-436
1x45/49 2.6 26780-436
1x50/54 2.3 26856-436
1x73/80 2.6 26857-436
2x1x21 3.7 26871-436
2x1x25/28 4.3 26873-436
2x1x32/35 4.9 26874-436
2x1x39 3.7 26875-436
2x1x45/49 4.9 26781-436
2x1x50/54 4.3 26876-436
Yksittäisvalaisin (aloitusvalaisin) epäsuoraan valaistukseen
1x20/24 1.7 26842-436
1x21 2.0 26841-436
1x25/28 2.3 26843-436
1x32/35 2.6 26844-436
1x39 2.0 26845-436
1x45/49 2.6 26778-436
1x50/54 2.3 26846-436
1x73/80 2.6 26847-436
2x1x21 3.7 26861-436
2x1x25/28 4.3 26863-436
2x1x32/35 4.9 26864-436
2x1x39 3.7 26865-436
2x1x45/49 4.9 26779-436
2x1x50/54 4.3 26866-436

emLED-turvavaloyksikkö

emLED-yksikköturvavalaisin Notor-järjestelmään. Sopii liitettäväksi Lamell- ja Opal-valaisimiin. 2W LED ja 3 h toiminta-aika. Pituus 210 mm. Lisätietoja luvussa turvavalaistus. Ei sovi käytettäväksi himmennettävien valaisimien kanssa!

Art.No.
emLED-turvavaloyksikkö (epäsuora)/kpl 92463

Liitosyksikkö

Liitosyksikkö, jolla ripustettavat Lamell- tai Opal-valaisimet voidaan kytkeä yhteen epäsuoraan valaistukseen tarkoitetun Notor-valaisimen kanssa. Pituus 120 mm. HUOM! Samaan valaistustapaan tarkoitetut valaisimet voidaan jonoasentaa ilman liitosyksikköä!

Art.No.
Liitosyksikkö/kpl 92450

L-kulma

L-kulma, epäsuora valaisin, sisältää kitkalukon.

Art.No.
L-kulma vasemmalle syötön suunnalta katsottuna (epäsuora) 92455
L-kulma oikealle syötön suunnalta katsottuna (epäsuora) 92456

Loistelamppu FDH

Art.No.
21, 4000, G5, Ra>80, 1900, 100 81348
28, 4000, G5, Ra>80, 2600, 104 81349
35, 4000, G5, Ra>80, 3300, 104 81350
21, 3000, G5, Ra>80, 1900, 100 81353
28, 3000, G5, Ra>80, 2600, 104 81355
35, 3000, G5, Ra>80, 3300, 104 81357
49, 3000, G5, Ra>80, 4300, 99 81359
49, 4000, G5, Ra>80, 4300, 99 81362
24, 3000, G5, Ra>80, 1750, 89 81372
39, 3000, G5, Ra>80, 3100, 92 81373
54, 3000, G5, Ra>80, 4450, 93 81374
80, 3000, G5, Ra>80, 6150, 88 81375
24, 4000, G5, Ra>80, 1750, 89 81376
39, 4000, G5, Ra>80, 3100, 92 81377
54, 4000, G5, Ra>80, 4450, 93 81378
80, 4000, G5, Ra>80, 6150, 88 81379

Loistelamppu T5 Eco, FDH

Art.No.
20, 3000, G5, 1650, 99 81627
20, 4000, G5, 1650, 99 81628
25, 3000, G5, 2450, 114 81629
25, 4000, G5, 2450, 114 81630
32, 3000, G5, 3100, 114 81631
32, 4000, G5, 3100, 114 81632
45, 3000, G5, 4100, 109 81633
45, 4000, G5, 4100, 109 81634
50, 3000, G5, 4400, 102 81635
50, 4000, G5, 4400, 102 81636
73, 3000, G5, 6150, 99 81637
73, 4000, G5, 6150, 99 81638

Pääty

Art.No.
Päätylevy yksittäisvalaisimen tai valaisinjonon päättämiseen. Maalaamatonta eloksoitua alumiinia. 92464

Seinäkiinnike

Art.No.
Seinäkiinnike 91962

T-haara

T-haara järjestelmäasennusta varten. Kitkalukko sisältyy toimitukseen. Sopii vain ripustettaviin Lamell- ja Opal-valaisimiin. Ei verkkoliitäntämahdollisuutta. Osien kätisyys on ilmoitettu ylhäältä katsottuna.

Art.No.
T-haara (epäsuora), jossa syöttö vasemmalta/kpl 92460
T-haara (epäsuora), jossa syöttö oikealta/kpl 92461
T-haara (epäsuora), jossa syöttö keskeltä/kpl 92462

Vaijerikiinnike

Vaijerikiinnike mattaeloksoitua alumiinia. Sisältää kitkalukon (ei sisällä vaijeria).

Art.No.
Vaijerikiinnike, alumiini (ei sisällä vaijeria)/pari 91960
Vaijerikiinnike, musta (ei sisällä vaijeria)/pari, epäsuoraan valaisimeen. 91961

Vaijeriripustin, epäsuora valaisin

Vaijeriripustin, musta, epäsuora valaisin, 2x1,5 m, varustettuna Ø 57 mm puolipyöreällä kattokupilla.

Art.No.
Vaijeriripustin L=1,5m, valkoinen muovinen Ø 57 mm kattokuppi/pari 91984
Vaijeriripustin L=1,5m, valkoinen muovinen Ø 57 mm kattokuppi 25 mm T-profiiliin/pari 91985
Vaijeriripustin L=1,5m, harmaa muovinen Ø 57 mm kattokuppi/pari 91986
Vaijeriripustin L=1,5m, harmaat muovinen Ø 57 mm kattokuppi 25 mm T-profiiliin/pari 91987

X-haara

X-haara järjestelmäasennusta varten. Kitkalukko sisältyy toimitukseen. Sopii vain ripustettaviin Lamell- ja Opal-valaisimiin. Ei verkkoliitäntämahdollisuutta.

Art.No.
X-haara (epäsuora)/kpl 92452
Dimensions picture
Kaikki tyypit

Kaikki tyypit

Erilaisia tiloja
