MultiFive Beta Opti

Asennus
Asennetaan symmetriseen piilokiinnityskattoon, jossa piilotettu kannatinprofiili (HB)/D-reuna, symmetrisesti asennetut kattolevyt. Myös ilmastoituun alakattorakenteeseen. Asennussarja sisältyy toimitukseen. Ei saa peittää eristävällä materiaalilla. Lisätietoja asennusohjeessa kotisivuillamme.

Kytkentä
Jousiliitinkytkentärima 3x2,5 mm2 (valonsäätöön 5x2,5 mm2). Voidaan toimittaa pistotulpallisella liitosjohdolla tai Wieland- sekä Wago -pistoliitinjärjestelmiin sopivina.

Rakenne
Runko valkoiseksi (RAL 9016) maalattua teräslevyä.

Häikäisysuoja
Beta Opti – kaksoisparabolinen pienluminanssioptiikka, jossa mattapintaisesta metalloidusta alumiinista (heijastussuhde >92 %) valmistetut sivuheijastimet ja poikkilamellit. Integroitu opaalikalvo, joka poistaa ledien aiheuttaman kiusahäikäisyn. Valoaukossa suojamuovi, joka poistetaaan loppusiivouksen jälkeen.

Lisätiedot
Liitäntälaitteen elinikä: jopa 100.000 h/10 % (maks. vikaantuminen).

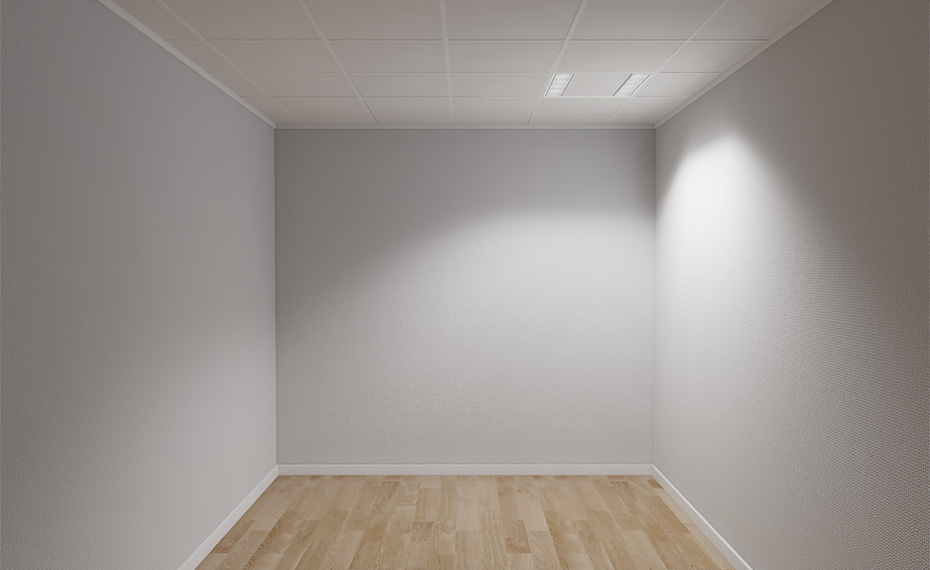

Environment images


Yksittäisen tuotesivun merkitseminen

Asiakirja on lisätty

Asiakirja

Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717
Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716-402
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717-402
Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716-3
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717-3
Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716-111
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717-111
Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716-454
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717-454
Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716-456
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717-456
Text som beskriver tabellen
W Moduuli Paino, kg Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
36 600x600 5.3 3000 80 3851 108 L90B50 50.000 h 25716-340
36 600x600 5.3 4000 80 3931 110 L90B50 50.000 h 25717-340

Jatkojohto 3-napainen.

Jatkojohto Wieland GST18i3-pistoliittimillä, uros- ja naarasliitimet. Valkoinen.

Art.No.
Jatkojohto 1,0 m, naaras- ja urosliitin 91791
Jatkojohto 3,0 m, naaras- ja urosliitin 91793

Wieland T-haaroitin

Suoraan valaisimessa olevaan pistoliittimeen

Art.No.
T-haaroitin, 1-vaiheinen, 3-napainen, valkoinen 91025
T-haaroitin, 5-napainen, 1-vaihe + valonsäätö (1-10V, SwitchDim/DSI, DALI), sininen 91026
Dimensions picture
Kahdella häikäisysuojalla, 600x600

Kahdella häikäisysuojalla, 600x600

Erilaisia tiloja
