Itza Beta Opti

Asennus
Vaijeriripustus kitkalukoilla. Valaisin on tasapainotettu. Vaijeriripustus, ks. lisävarusteet.

Kytkentä
Yksittäisvalaisin – kytkentäpiste päätykannen alla. 5-napainen jousiliitinkytkentärima toisessa päädyssä.
Jonoasennus – vakiona 5-napainen jousiliitinkytkentärima molemmissa päissä sekä välijohto, 3⊗1,5 mm². Himmennettävässä valaisimessa 5-napainen jousiliitinkytkentärima, mahdollisuus 1-vaiheiseen läpijohdotukseen.

Rakenne
Runko valkoiseksi (RAL 9016) tai alumiininharmaaksi (RAL 9006) maalattua teräslevyä, raepinta. Päädyt polykarbonaattia. Myös muita värejä on saatavana Yläpinnalla aktiivikalvo, joka muodostaa leveän valonjaon ylävalolle ja suojaa samalla pölyltä. Jonoasennuksessa valaisimeen lisätään jonoasennusvaruste ja päädyt, ks. lisävarusteet.

Häikäisysuoja
Beta Opti – paraboliset pitkittäisheijastimet ja poikkilamellit mattapintaista metalloitua alumiinia integroidulla opaalikalvolla, joka poistaa ledien aiheuttaman kiusahäikäisyn.

Heijastin
Häikäisysuojat toimivat heijastimina.

Tietoa LED
Liitäntälaitteen elinikä: jopa 100 000 h/10 % (maks. vikaatuminen).

Lisätiedot
Fagerhult Plus –valaisin on varustettu suojatulla liitosjohdolla, joka ei sisällä pvc:tä.

Environment images


Yksityiskohdat


Kytkentäpiste päätykannen alla.

Kytkentäpiste päätykannen alla.

Beta Opti.

Beta Opti.

Päädyt voi tilata eri väreissä.

Päädyt voi tilata eri väreissä.

Yksittäisen tuotesivun merkitseminen

Asiakirja on lisätty

Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Fagerhult Plus -valaisinpaketti liitosjohdolla ja vaijeriripustimilla
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16662
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16663
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16660
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16661
Jono
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16666
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16668
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16676
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16678
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16642
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16646
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16652
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16656
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Jono
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16666-402
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16668-402
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16676-402
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16678-402
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16642-402
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16646-402
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16652-402
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16656-402
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-402
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-402
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-402
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-402
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-402
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-402
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-402
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-402
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (Tunable White). Arvot ilmoitettu 4000 K -värilämpötilassa, säätöalue ja sitä vastaavat arvot suluissa.
Yksittäinen
51 3 Valkoinen 4000 (2700–6500) ≥ 80 5202 (4573-5410) 106 (97-110) L90B50 65.000 h 16670
51 3 Harmaa 4000 (2700–6500) ≥ 80 5202 (4573-5410) 106 (97-110) L90B50 65.000 h 16671
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-459
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-459
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-459
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-459
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-459
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-459
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-459
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-459
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Jono
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16666-497
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16668-497
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16676-497
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16678-497
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16642-497
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16646-497
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16652-497
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16656-497
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-448
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-448
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-448
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-448
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-448
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-448
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-448
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-448
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-458
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-458
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-458
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-458
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-458
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-458
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-458
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-458
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-457
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-457
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-457
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-457
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-457
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-457
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-457
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-457
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (Tunable White). Arvot ilmoitettu 4000 K -värilämpötilassa, säätöalue ja sitä vastaavat arvot suluissa.
Yksittäinen
51 3 Valkoinen 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16670-477
51 3 Harmaa 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16671-477
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (Tunable White). Arvot ilmoitettu 4000 K -värilämpötilassa, säätöalue ja sitä vastaavat arvot suluissa.
Yksittäinen
51 3 Valkoinen 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16670-478
51 3 Harmaa 2700–6500 ≥ 80 4550 89 L90B50 65.000 h 16671-478
Text som beskriver tabellen
W SDCM Väri Värilämpötila, CCT, K Ra lm lm/W Valovirran alenema Art.No.
LED (system)
Fagerhult Plus -valaisinpaketti liitosjohdolla ja vaijeriripustimilla
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16662-449
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16663-449
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16660-449
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16661-449
Yksittäinen
39 3 Valkoinen 4000 ≥ 80 4700 121 L90B50 65.000 h 16665-449
39 3 Harmaa 4000 ≥ 80 4700 121 L90B50 65.000 h 16667-449
39 3 Valkoinen 3000 ≥ 80 4700 121 L90B50 65.000 h 16675-449
39 3 Harmaa 3000 ≥ 80 4700 121 L90B50 65.000 h 16677-449
45 3 Valkoinen 3000 ≥ 80 5656 125 L90B50 65.000 h 16640-449
45 3 Harmaa 3000 ≥ 80 5656 125 L90B50 65.000 h 16644-449
45 3 Valkoinen 4000 ≥ 80 5656 125 L90B50 65.000 h 16650-449
45 3 Harmaa 4000 ≥ 80 5656 125 L90B50 65.000 h 16654-449

DALI Switch Cross

Helppokäyttöinen ohjauspaneeli DT8-yhteensopivien Tunable White –valaisimien valotehon ja värilämpötilan portaattomaan säätöön. Asennus kojerasiaan. Ei vaadi ohjelmointia. Erillinen DALI-virtalähde vaaditaan.

Art.No.
DALI Switch Cross 86354

DALI Switch Cross

Helppokäyttöinen ohjauspaneeli DT8-yhteensopivien Tunable White –valaisimien valotehon ja värilämpötilan portaattomaan säätöön. Asennus kojerasiaan. Ei vaadi ohjelmointia. Erillinen DALI-virtalähde vaaditaan.

Art.No.
DALI Switch Cross 86354

DALI Switch Cross

Helppokäyttöinen ohjauspaneeli DT8-yhteensopivien Tunable White –valaisimien valotehon ja värilämpötilan portaattomaan säätöön. Asennus kojerasiaan. Ei vaadi ohjelmointia. Erillinen DALI-virtalähde vaaditaan.

Art.No.
DALI Switch Cross 86354

DALI Switch Cross

Helppokäyttöinen ohjauspaneeli DT8-yhteensopivien Tunable White –valaisimien valotehon ja värilämpötilan portaattomaan säätöön. Asennus kojerasiaan. Ei vaadi ohjelmointia. Erillinen DALI-virtalähde vaaditaan.

Art.No.
DALI Switch Cross 86354

DALI Switch Cross

Helppokäyttöinen ohjauspaneeli DT8-yhteensopivien Tunable White –valaisimien valotehon ja värilämpötilan portaattomaan säätöön. Asennus kojerasiaan. Ei vaadi ohjelmointia. Erillinen DALI-virtalähde vaaditaan.

Art.No.
DALI Switch Cross 86354

DALI XC

DALI XC
4-kanavainen painonappisovitin, mahtuu kojerasiaan kojeen taakse. Käytetään yhdessä DT8-yhteensopivien Tunable White –valaisimien kanssa valotehon ja värilämpötilan portaattomaan säätöön jousipalautteisten painonappien avulla. Ei vaadi ohjelmointia. Erillinen DALI-virtalähde vaaditaan.

Art.No.
DALI XC 86132

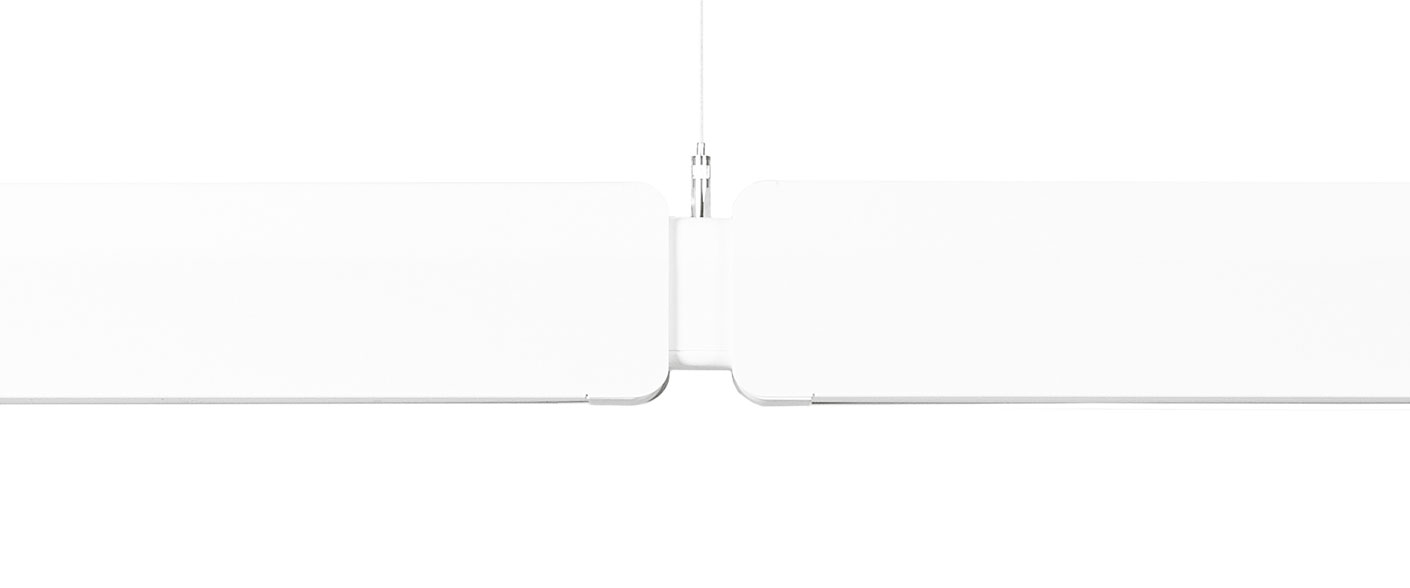

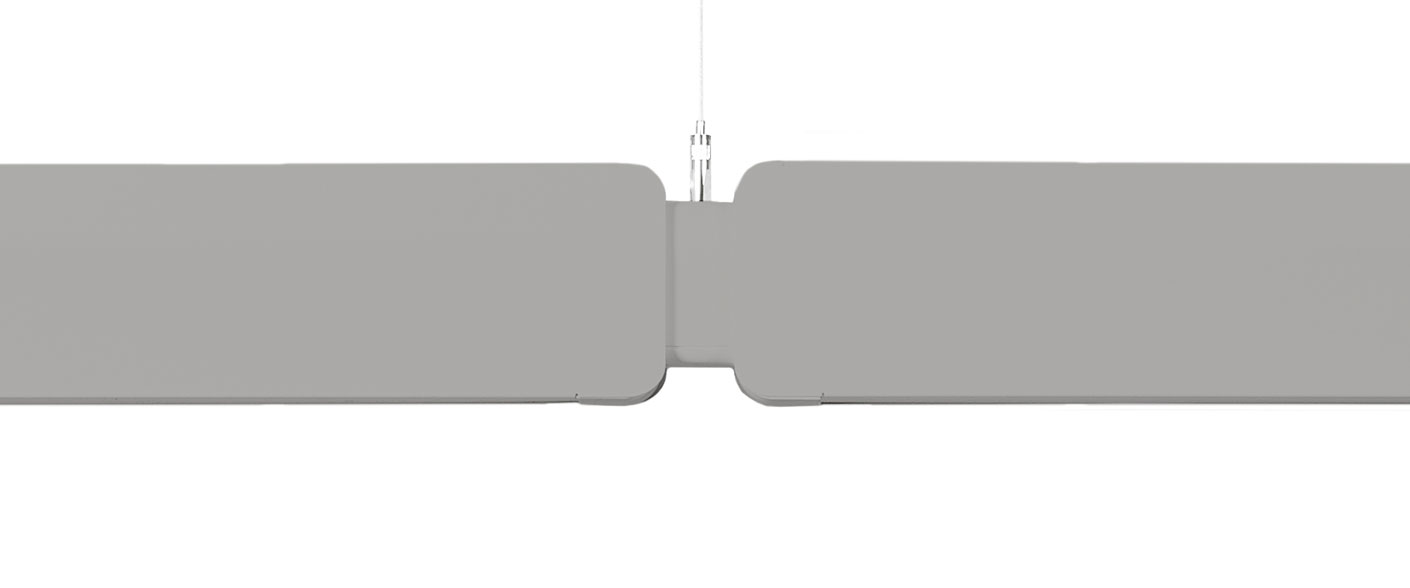

Jonoliitin

Valaisinjono täydennetään päätykansilla ja vaijeriripustimilla.

Art.No.
Jonoasennusvaruste kitkalukolla, valkoinen/kpl 94777
Jonoasennusvaruste kitkalukolla, harmaa/kpl 94778

Kauko-ohjain, e-Sense Connect

Kauko-ohjainta käytetään apuna järjestelmän käyttöön- ottovaiheessa. Muutaman perustoiminnon avulla järjestelmästä saadaan erittäin energiatehokas ja miellyttävä valaistusratkaisu. Koska kauko-ohjain käyttää IR-signaalin sijaan RF-signaaleja, se on suunnattava valaisimia kohti vain ensimmäistä ryhmitystä tehtäessä.

Art.No.
Kauko-ohjain, e-Sense Connect 86301

Liitosjohto ohjausyksikön ja käyttöpaneelin väliin, e-Sense Connect

Art.No.
Liitosjohto ohjausyksikön ja käyttöpaneelin väliin, e-Sense Connect 86303

Ohjausyksikkö, e-Sense Connect

Järjestelmän keskeinen koje on ohjausyksikkö, joka toimii linkkinä valaisimien ja ohjaustoimintojen välillä. Ohjausyksikkö lähettää dataa 2,4 GHz taajuusalueella. RF-yksiköissa käytetään CRMX-tekniikkaa (Cognitive Radio MultipleXer). Se merkitsee käytännössä tiedonsiirron turvaamista aina mahdollisimman hyvin perillepääsyn turvaamiseksi.

Art.No.
Ohjausyksikkö, e-Sense Connect 86300

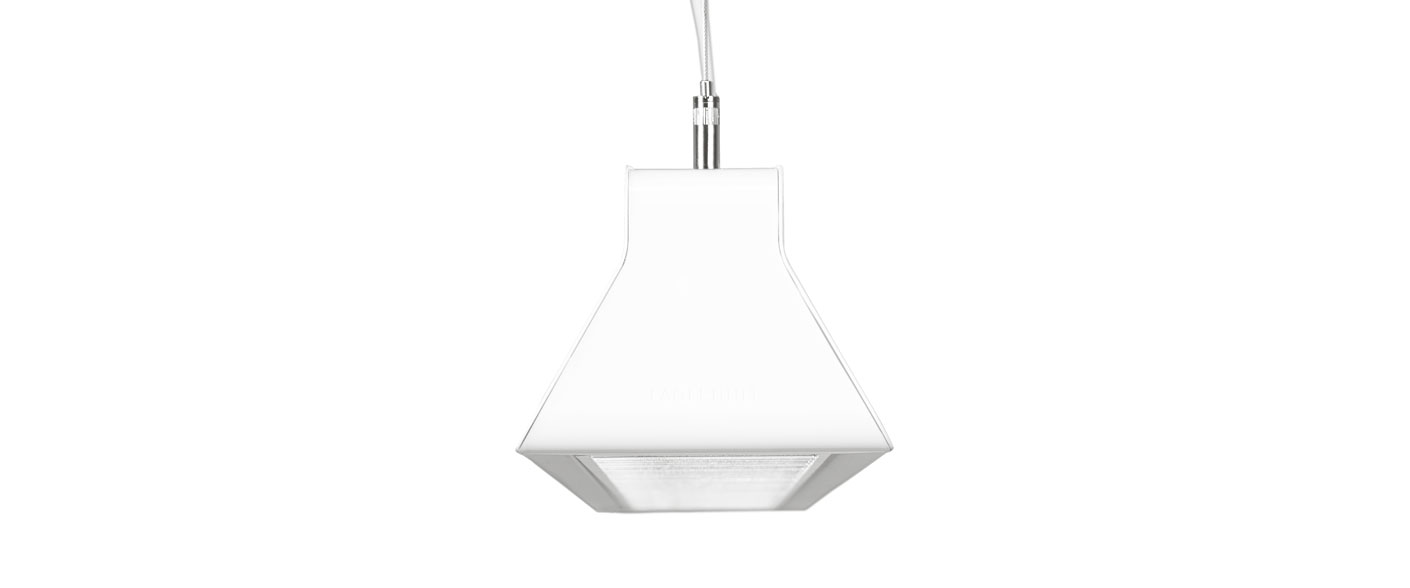

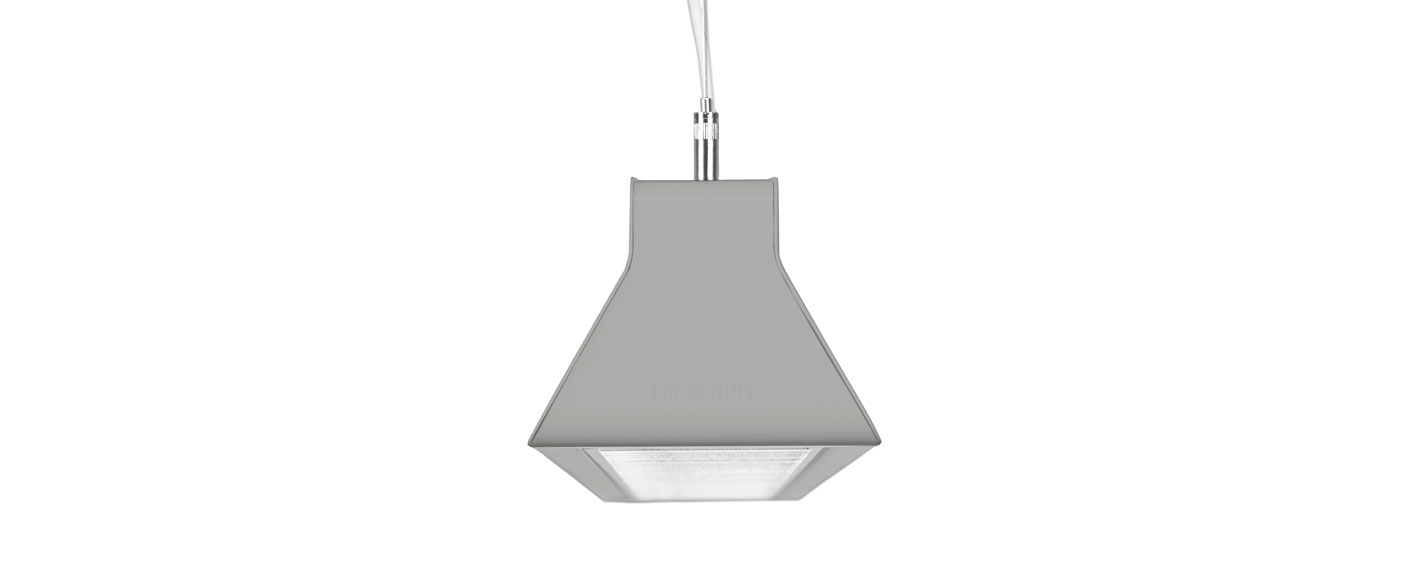

Päätykannet valaisinjonoon

Art.No.
Päätykansi, valkoinen/pari 94770
Päätykansi, harmaa/pari 94771
Pääty, valkoinen/pari, tunnistimella varustettuun valaisimeen 94772
Pääty, harmaa/pari, tunnistimella varustettuun valaisimeen 94773

Vaijeriripustin 5-napaisella liitosjohdolla

Vaijeriripustin yhdellä vaijerilla, kattokupin ja liitosjohdolla 5x1,0 mm². L=1,0 m.

Art.No.
Iso kattokuppi, valkoinen/kpl 91701
Iso kattokuppi 25 mm T-profiiliin, valkoinen/kpl 91703

Vaijeriripustin vaijerilla ja liitosjohdolla

Sisältää vaijerin 1,0 m, liitosjohdon 3x1,0 mm² ja kattokupin.

Art.No.
Iso kattokuppi, valkoinen 25 mm T-profiiliin/kpl 94589

Vaijeriripustin, jonoasennus

Vaijeriripustin, vaijeri 1,5 m ja kattokuppi.

Art.No.
Iso kattokuppi, valkoinen/kpl 94296

Vaijeriripustin, jonoasennus

Vaijeriripustin, vaijeri 1,5 m ja kattokuppi.

Art.No.
Pieni kattokuppi, valkoinen/kpl 94327

Vaijeriripustin, jonoasennus

Vaijeriripustin, vaijeri 1,5 m ja kattokuppi.

Art.No.
Pieni kattokuppi, valkoinen 25 mm T-profiiliin/kpl 94880
Iso kattokuppi, valkoinen 25 mm T-profiiliin/kpl 94881

Vaijeriripustinsarja 25 mm:n kannatinprofiiliin

Vaijeriripustinsarja 25 mm:n kannatinprofiiliin, yksiripustiminen valaisin. Valkoinen kattokuppi. L=1,0 m, 3x1,0mm² liitosjohto.

Art.No.
Isot kattokupit, 25mm T-profiiliin, valkoinen/pari (94881 + 94589) 94445

Vaijeriripustinsarja yksittäisasennukseen

vaijeriripustimet, liitosjohto 3x1,0mm2, vaijerit 1,0m. Valkoiset tai harmaat kattokupit.

Art.No.
Pieni + iso kattokuppi, valkoinen/pari (94327+94588) 94301

Vaijeriripustinsarja yksittäisasennukseen

vaijeriripustimet, liitosjohto 3x1,0mm2, vaijerit 1,0m. Valkoiset tai harmaat kattokupit.

Art.No.
Isot kattokupit , valkoinen/pari (94296+94588) 94444
Dimensions picture
Light distribution
Beta Opti.

Beta Opti.
