Freedom

Freedomin avulla kattoihin ja seinille voidaan luoda valolinjoja, jotka ovat kuin ilmaan vedettyjä.

Asennus
Ripustusasennus yksittäisenä tai jonoasenteisena. Suoran valonjaon valaisin myös suoraan katto- tai seinäpintaan valaisinrungossa olevien kahden kiinnitysreiän avulla. (Ripustusvaijerit, päätykappaleet ja jonoasennusvarusteet tilataan erikseen).

Kytkentä
Pikaliittimellä varustettu liitosjohto kytketään toisesta päästä valaisimeen ja toisesta päästä led-liitäntätaitteeseen. Liitosjohdon jatkaminen mahdollista, maksimipituus 7 m. (Liitäntälaite ja liitosjohto tilataan erikseen).

Rakenne
Valaisimen runko mustaksi eloksoitua alumiinia. Häikäisysuoja opaalipolyesteriä, heijastin korkeaheijasteista polyesteriä, päätykappaleet mustaa ABS-muovia. Läpinäkyvä liitosjohto. Liitäntälaitekotelo valkoiseksi maalattua metallilevyä.

Valonsäätö
Mahdollisuus liittää kuusi valaisinta yhteen PWM-himmentimeen, katso lisävarusteet.
Valaisimien enimmäismäärä yhtä liitäntälaitetta kohti, katso tuotteen tekniset tiedot.

Design
Weikko Kotila ja Julle Oksanen.

Tietoa LED
4000 K: Ra (CRI) min. 80, MacAdam 2 SDCM.
Liitäntälaitteen elinikä: jopa 50.000 h/10% (maks. vikaantuminen).

Tehokkuus, lm/W = Koskee teholähteellä 99009 käytettäviä 6 valaisimen järjestelmiä.

Lisätiedot
Saatavana erikoistilauksesta värisuotimella.

Environment images


Yksityiskohdat


Vaijeriripustus.

Vaijeriripustus.

Freedom asennettuna seinälle.

Freedom asennettuna seinälle.

Päätykannet.

Päätykannet.

Yksittäisen tuotesivun merkitseminen

Asiakirja on lisätty

Reference images



Svalöv Sportcenter

Sports and exhibitions


Parish union of Oulu

Circles of light


Top Sport Flagship

Text som beskriver tabellen
W Paino, kg Värilämpötila, CCT, K Valonjako lm lm/W Valovirran alenema Art.No.
LED (system)
Suora
13 1.6 4000 Suora 810 45 L90B50 50.000 h 16932
16 1.5 4000 Suora/epäsuora 1310 54 L90B50 50.000 h 16931
27 1.6 4000 Suora 1362 51 L90B50 50.000 h 16936
35 1.5 4000 Suora/epäsuora 2190 57 L90B50 50.000 h 16935
Taivutettu
13 1.5 4000 Suora 810 45 L90B50 50.000 h 16934
16 1.4 4000 Suora/epäsuora 1310 54 L90B50 50.000 h 16933
27 1.5 4000 Suora 1362 51 L90B50 50.000 h 16938
35 1.4 4000 Suora/epäsuora 2190 57 L90B50 50.000 h 16937

Jonoasennusvaruste

Art.No.
Jonoliitin, saumapanta, välijohto 94033

LED PWM himmennin

Huom! Valaisimien säätämiseksi tilattava 99009+99110 tai 99009+99111.

Art.No.
LED PWM himmennin 120 W/24 V D 1–10 V 99110
LED PWM himmennin 120 W/24 V D DALI 99111

LED-muuntaja/ohjain

Art.No.
Muuntaja 180 W/24 V 99009
Muuntaja 100 W/24 V, himmennettävä (DSI/DALI/switchDIM) 99024

Liitosjohto

Art.No.
4 m liitosjohto, 2 johdinta 94034
4 m liitosjohto, 4 johdinta 94035

Päätykappaleet

Art.No.
Päätykappale / pari 94022

Ripustusvaijeri/valaisinkiinnike

Art.No.
Vaijeriripustimet ja valaisinkiinnikkeet ripustusasennukseen / pari 94021
Dimensions picture
Light distribution

Ota yhteyttä

Ota yhteyttä

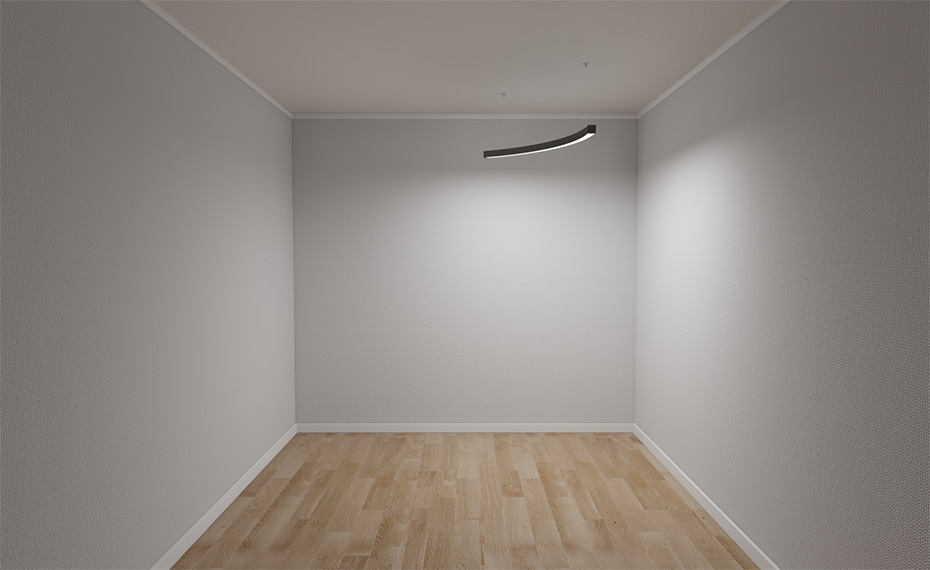

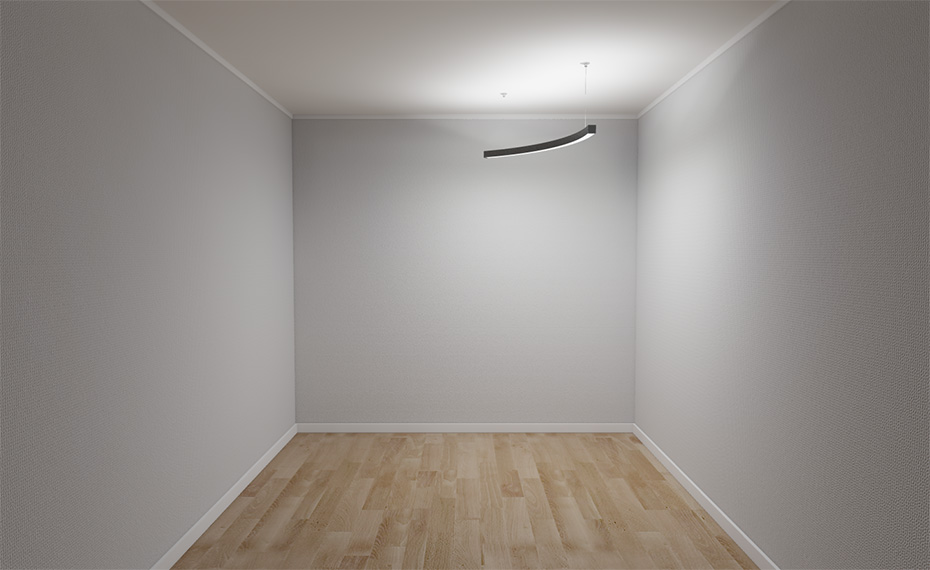

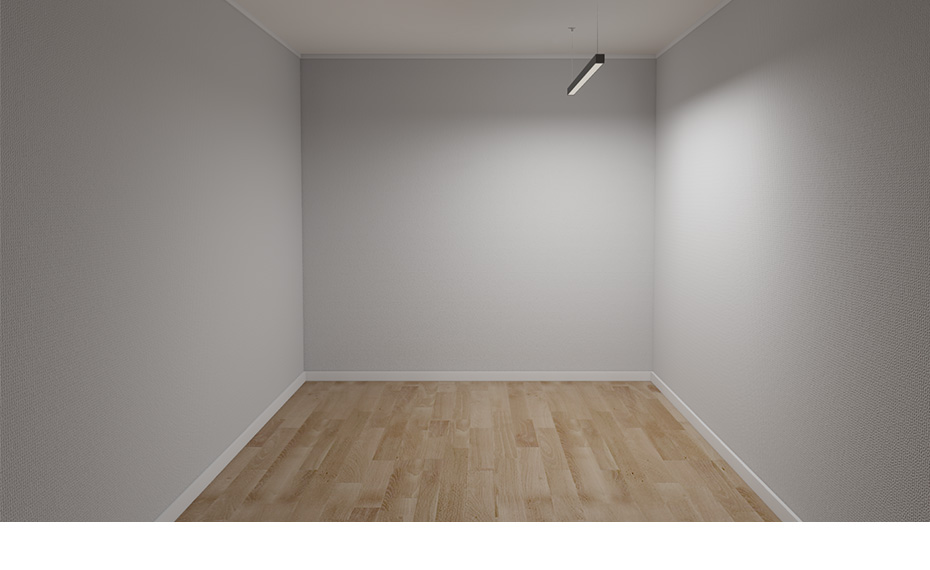

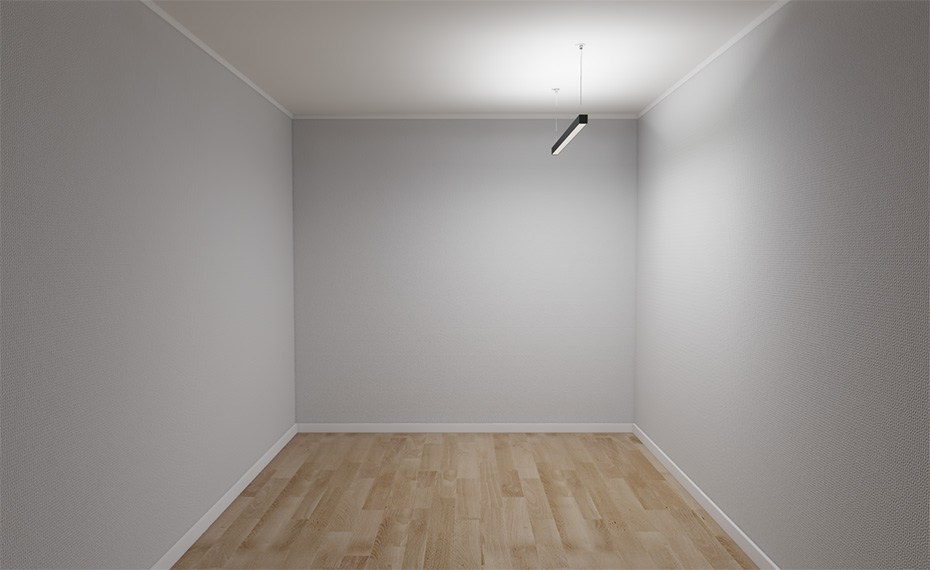

Erilaisia tiloja
