Easy

Asennus
Upotetaan kattopintaan, jousikiinnitys helpottaa asennusta. Pehmeissä alakattomateriaaleissa käytettävä tukilevyä. Sopii vain ilmastoimattomaan alakattorakenteeseen.
Ei saa peittää eristävällä materiaalilla. Lisätietoja asennusohjeessa kotisivuillamme.

Kytkentä
Muuntajassa pistotulpallinen liitosjohto (suojaluokka II). Muuntajan ja valaisimen välinen kytkentä pistoliittimellä.

Rakenne
Valaisimen runko alumiinivalua. Väri valkoinen (RAL 9016) tai alumiininharmaa (RAL 9006), raepinta. Kiinnitysjouset jousiterästä. Valaisimesta on saatavana kolme eri vaihtoehtoa: yksi kiinteällä asennuskulmalla ja kaksi suunnattavaa, jotka voidaan kallistaa joko 30° tai 90° sivulle. Suunnattavat versiot ovat käännettävissä 355° pystyakselinsa ympäri.

Heijastin
Ei erillistä heijastinta. Valaisimen valonjako riippuu käytettävän lampun valokeilasta.

Lisävarusteet
Tukilevyt ja muuntajat. Rakenteellista häikäisysuojausta parantava musta baffeli, joka sopii vain valaisimiin 76726 ja 76727. Katso lisävarusteet.

Lisätiedot
Valaisin tarvitsee erillisen 12V muuntajan, katso lisävarusteet.

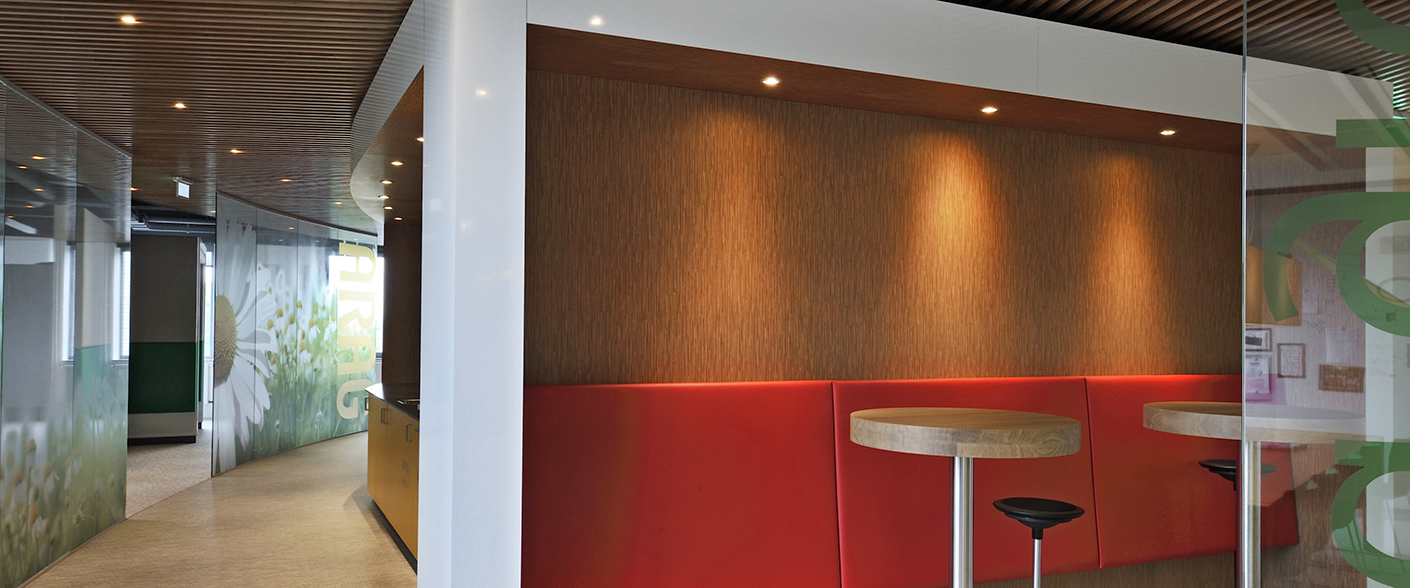

Environment images


Yksityiskohdat


Asennus tapahtuu yksinkertaisesti pujottamalla jouset asennusaukosta kattolevyn päälle.

Asennus tapahtuu yksinkertaisesti pujottamalla jouset asennusaukosta kattolevyn päälle.

Yksittäisen tuotesivun merkitseminen

Asiakirja on lisätty

Asiakirja

Text som beskriver tabellen
W Paino, kg Huomautus Väri Kääntyy, ° Art.No.
HRGI
1x35 0.3 Ø 70 Valkoinen 0°/0° 76726
1x35 0.3 Ø 70 Alumiininharmaa 0°/0° 76727
1x50 0.4 Ø 90 Valkoinen 355°/30° 76728
1x50 0.4 Ø 90 Alumiininharmaa 355°/30° 76729
1x50 0.4 Ø 110 Valkoinen 355°/90° 76730
1x50 0.4 Ø 110 Alumiininharmaa 355°/90° 76731

EnstoNET pistoliitin

Art.No.
EnstoNET, pistoliitin, naaras+vapaat päät, 1 m johto 96857
EnstoNET, pistoliitin, naaras+vapaat päät, 2 m johto 96858

Halogeenilamppu HRGI

Art.No.
35, 3000, GU 5,3, 10 81440
35, 3000, GU 5,3, 24/25 81441
35, 3000, GU 5,3, 38 81442
50, 3000, GU 5,3, 10 81445
50, 3000, GU 5,3, 24/25 81446
50, 3000, GU 5,3, 38 81447
50, 3000, GU 5,3, 60 81448

Muuntaja

Art.No.
70 VA, johto 1x1.0 m 99070
105 VA, johto 2x1.0 m 99071
105 VA, johto 3x1.0 m 99072
105 VA, johto 2x2.0 m 99074
105 VA, johto 3x2.0 m 99075
150 VA, johto 2x1.0 m 99077
150 VA, johto 3x1.0 m 99078
150 VA, johto 4x1.0 m 99079
150 VA, johto 3x2.0 m 99080
150 VA, johto 4x2.0 m 99081

Tukilevy

Käytetään asennuksessa pehmeisiin kattoihin. Tukeva kartonkilevy.

Art.No.
Tukilevy Ø 110 41964
Tukilevy Ø 75,95,107 41982
Dimensions picture
Light distribution
24°

24°

10°

10°

38°

38°

Ota yhteyttä

Ota yhteyttä

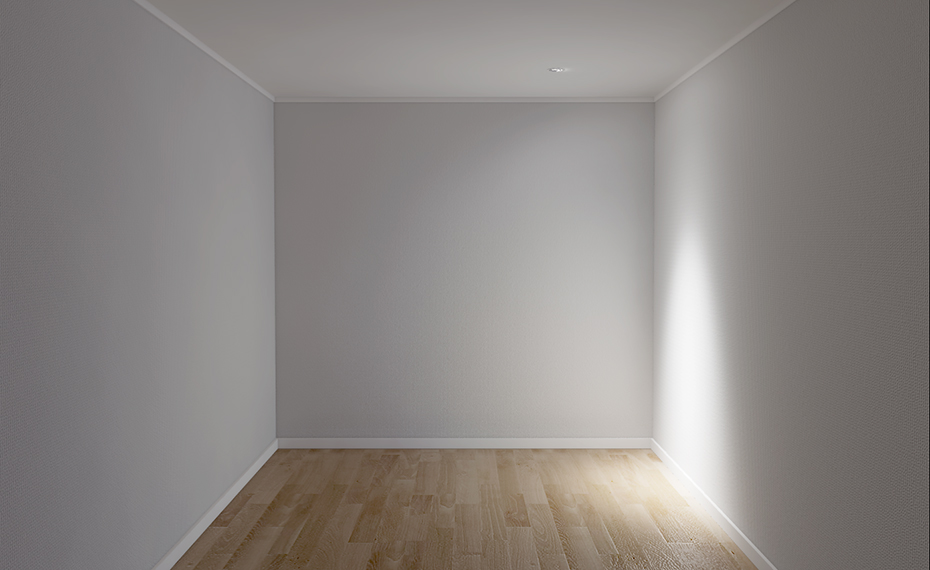

Erilaisia tiloja
