Discovery Evo

Asennus
Neljä kiinnitysreikää. Asennus katto- tai seinäpintaan. Voidaan myös upottaa, jolloin käytettävä lisävarusteena saatavaa upotusrengasta. Aihiot jakorasiakiinnitykseen.
Ei saa peittää eristävällä materiaalilla. Lisätietoja asennusohjeessa kotisivuillamme.

Kytkentä
230 V, sisäänrakennettu LED-liitäntälaite. Jousiliitinkytkentärima 5x2,5 mm². Yksivaiheinen läpijohdotus mahdollinen. Johtojen läpivienti takaa tai pinta-asennuksessa aukkoaihioiden kautta, läpijohdotus 0° tai 180°.

Rakenne
Valaisimen runko polykarbonaattia, kupu opaalipintaista polykarbonaattia.

Turvavalaistus
Turvavalaisimissa autotest IV -toiminto. Turvavalaisimet on myös mahdollista liittää DALI-valvontapiiriin. Turvavalaisimet voidaan tilauksesta täydentää sensorilla.

Valonsäätö
e-Sense smartSWITCH – PIR-tunnistimella varustettu valaisin on/off-läsnäolotunnistuksella, IP 20.
e-Sense Detect – mikroaaltotunnistin on/off- tai poissaolohimmennyksellä, sammutustoiminto mahdollinen.
e-Sense Move – mikroaaltotekniikalla toimiva langaton ohjaus valaisimien välillä. Mikroaaltotunnistin on/off- tai poissaolohimmennyksellä, sammutustoiminto mahdollinen. Ohjelmointi kauko-ohjaimella.

Lisävarusteet
Iskunkestävä kotelo valkoiseksi maalattua teräslevyä. Mukana turvaruuvit (keskikärjellä varustettu torx) IK10, IP 55. Ulkoasennuskotelo maalattua alumiinia, IK10, IP 55. Pintajohtoasennus mahdollinen.

Tietoa LED
3000/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Liitäntälaitteen elinikä: jopa 100 000 h/10 % (maks. vikaantuminen).

Environment images


Yksityiskohdat


Valkoinen ulkoasennuskotelo.

Valkoinen ulkoasennuskotelo.

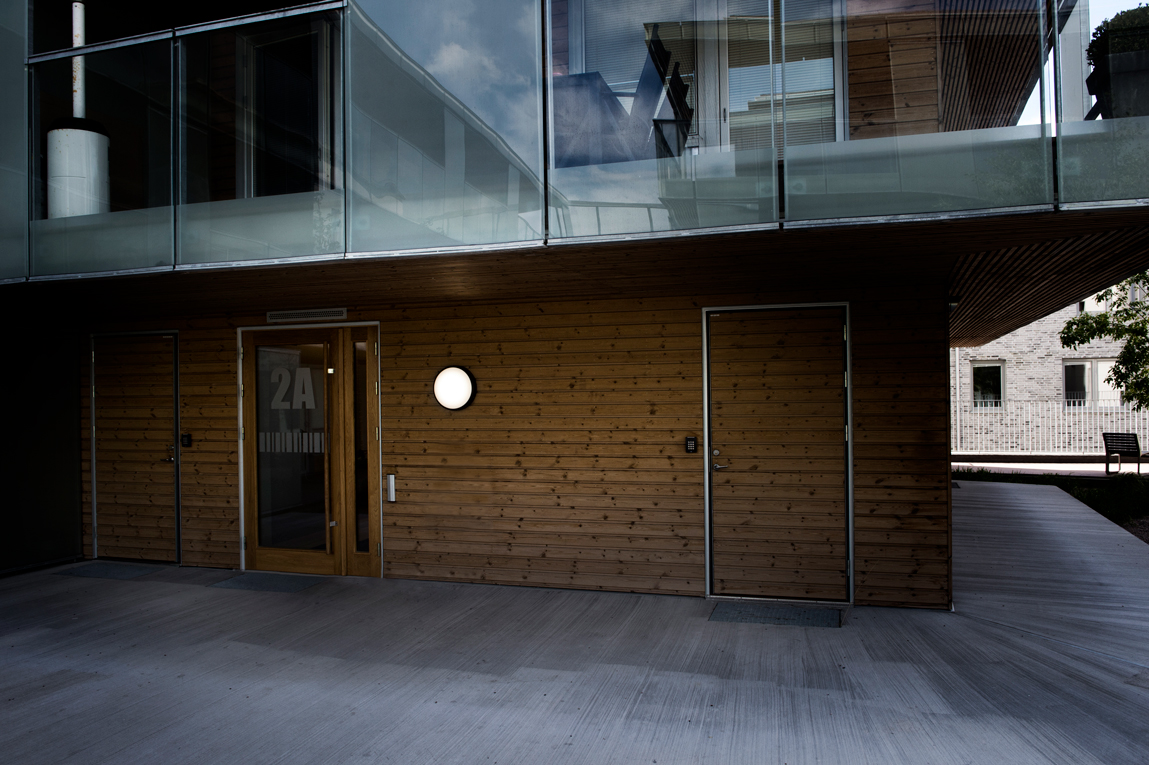

Discovery Evo seinään asennettuna.

Discovery Evo seinään asennettuna.

Yksittäisen tuotesivun merkitseminen

Asiakirja on lisätty

Video


Installation

Asennus kattopintaan

Installation

Uppoasennus alakattoon

Installation

Asennus seinäpintaan

Installation

Pintajohtoasennus seinäpintaan

Installation

Robust-lisävarusteen asennus

Text som beskriver tabellen
W Paino, kg Halkaisija, mm Värilämpötila, CCT, K lm lm/W Valovirran alenema Art.No.
LED (system)
15 1.6 400 3000 1655 110 L80B10 85.000 h 57752
15 1.6 400 4000 1755 117 L80B10 85.000 h 57755
20 1.6 400 3000 2415 120 L80B10 90.000 h 57758
20 1.6 400 4000 2620 131 L80B10 90.000 h 57759
9.5 1.6 400 3000 1070 113 L80B10 100.000 h 57750
9.5 1.6 400 4000 1130 119 L80B10 100.000 h 57751
Turvavalaisin, itsenäinen 3 h, automaattitesti AT4 + DALI-valvonta. Turvavalaisimet voidaan tilauksesta täydentää sensorilla.
15 2.0 400 3000 1680 111 L80B10 85.000 h 57724
15 2.0 400 4000 1720 112 L80B10 85.000 h 57727
20 2.0 400 3000 2415 120 L80B10 90.000 h 57760
20 2.0 400 4000 2620 131 L80B10 90.000 h 57761
Text som beskriver tabellen
W Paino, kg Halkaisija, mm Värilämpötila, CCT, K lm lm/W Valovirran alenema Art.No.
LED (system)
15 1.6 400 3000 1655 110 L80B10 85.000 h 57752-402
15 1.6 400 4000 1755 117 L80B10 85.000 h 57755-402
20 1.6 400 3000 2500 120 L80B10 90.000 h 57758-402
20 1.6 400 4000 2501 131 L80B10 90.000 h 57759-402
Text som beskriver tabellen
W Paino, kg Halkaisija, mm Värilämpötila, CCT, K lm lm/W Valovirran alenema Art.No.
LED (system)
15 1.6 400 3000 1655 110 L80B10 85.000 h 57752-495
15 1.6 400 4000 1755 117 L80B10 85.000 h 57755-495
20 1.6 400 3000 2500 120 L80B10 90.000 h 57758-495
20 1.6 400 4000 2503 131 L80B10 90.000 h 57759-495
Text som beskriver tabellen
W Paino, kg Halkaisija, mm Värilämpötila, CCT, K lm lm/W Valovirran alenema Art.No.
LED (system)
15 1.6 400 3000 1655 110 L80B10 85.000 h 57752-469
15 1.6 400 4000 1755 117 L80B10 85.000 h 57755-469
20 1.6 400 3000 2500 120 L80B10 90.000 h 57758-469
20 1.6 400 4000 2502 131 L80B10 90.000 h 57759-469
9.5 1.6 400 3000 1070 113 L80B10 100.000 h 57750-469
9.5 1.6 400 4000 1130 119 L80B10 100.000 h 57751-469
Text som beskriver tabellen
W Paino, kg Halkaisija, mm Värilämpötila, CCT, K lm lm/W Valovirran alenema Art.No.
LED (system)
15 1.6 400 3000 1655 110 L80B10 85.000 h 57752-496
15 1.6 400 4000 1755 117 L80B10 85.000 h 57755-496
20 1.6 400 3000 2500 120 L80B10 90.000 h 57758-496
20 1.6 400 4000 2505 131 L80B10 90.000 h 57759-496
Text som beskriver tabellen
W Paino, kg Halkaisija, mm Värilämpötila, CCT, K lm lm/W Valovirran alenema Art.No.
LED (system)
15 1.6 400 3000 1655 110 L80B10 85.000 h 57752-219
15 1.6 400 4000 1755 117 L80B10 85.000 h 57755-219
20 1.6 400 3000 2500 120 L80B10 90.000 h 57758-219
20 1.6 400 4000 2504 131 L80B10 90.000 h 57759-219
9.5 1.6 400 3000 1070 113 L80B10 100.000 h 57750-219
9.5 1.6 400 4000 1130 119 L80B10 100.000 h 57751-219

Asennuslaatta Discovery Evo

Asennuslaatta Discovery Evon asennukseen pehmeisiin alakattoihin.

Art.No.
Tukilevy pehmeisiin alakattoihin. 92652

Ilkivallan estävä kotelo IK10

Ilkivallan estävä kotelo IK10, IP 55/Discovery Evo. Mukana turvaruuvit (keskitapilla varustettu torx).

Art.No.
Ilkivallan estävä kotelo IK10, IP55, valkoinen 92651

Kauko-ohjain e-Sense Move DALI

Kauko-ohjain e-Sense Move DALI.

Art.No.
Kauko-ohjain e-Sense Move DALI 86305

Ulkoasennuskotelo IK10

Ulkoasennuskotelo IK10, IP 55/Discovery Evo.

Art.No.
Ulkoasennuskotelo IK10, IP 55, valkoinen (RAL 9010) 92653
Ulkoasennuskotelo IK10, IP 55, antrasiitinharmaa (Gris 900 sablé raepinta) 92654
Ulkoasennuskotelo IK10, IP 55, musta (RAL 9005 rae) 92655

Upotusrengas

Upotusrengas/Discovery Evo.

Art.No.
92650
