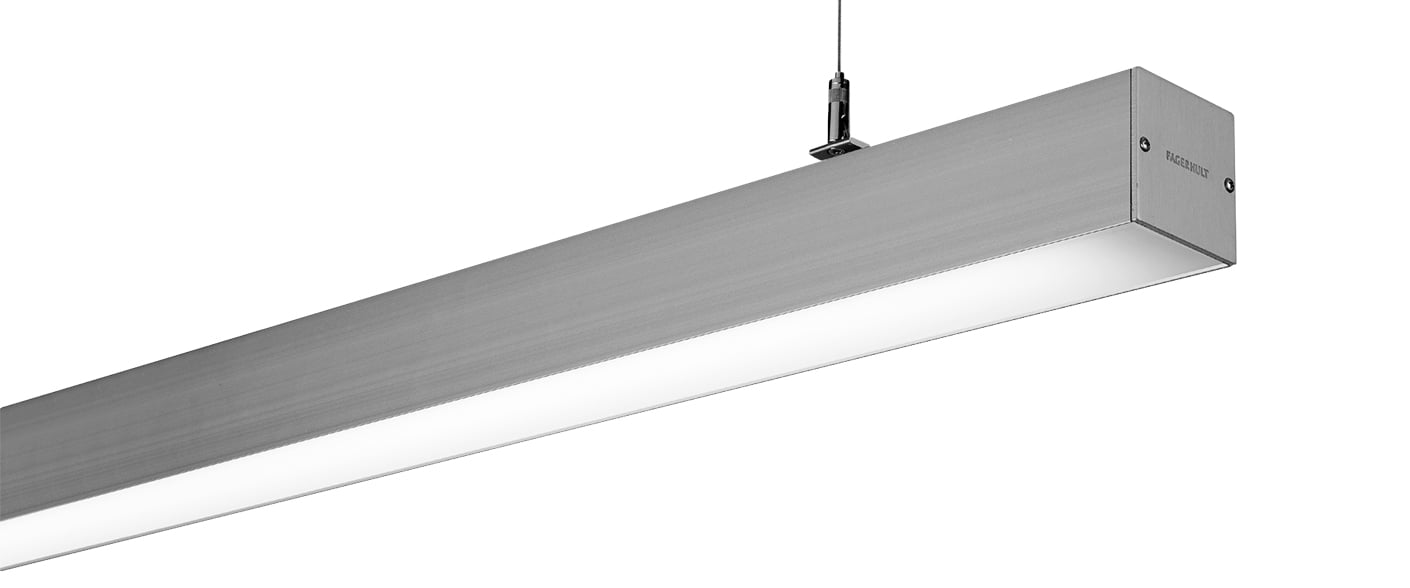

Notor T5 Direkte Opal

Installation
Singlemonteret eller sammenbygget via wirependel og special bøjle som giver fleksibelt c/c. Kan også monteres på væg med vægkonsol, se tilbehør.

Tilslutning
Tilslutningsarmatur er forsynet med 2,4 m tilslutningsledning 3x1,0 mm². Armaturenhed er forsynet med gennemfortrådningsledning (5x1,5 mm²) og indstikskontakt i hver gavl. Ved tillægsnummer -436 og -368 leveres armaturet med 2,4 m tilslutningsledning 5x1,0 mm². Ved sammenbygning skal armaturrækken altid begynde med startarmatur.

Udførelse
Armaturenhed og moduler i naturelokseret ekstruderet aluminium.

Afskærmning
Opal – akrylplastplade.

Reflektor
Reflektor af hvidlakeret aluminium.

Lysfordeling
Symmetrisk.

Nødlys
Til Notor fås enhed med integreret emLED, se tilbehør.

Lysregulering
De fleste varianter kan også udstyres med andre lysreguleringsforkoblinger.

Tilbehør
Montagedetaljer og kompleteringsdetaljer, se tilbehør.

Design
Vesa Honkonen og Julle Oksanen.

Environment images


Detaljer


Wireophænget giver fleksibelt c/c inden for armaturenhedens længe. Friktionslås.

Wireophænget giver fleksibelt c/c inden for armaturenhedens længe. Friktionslås.

Startarmatur.

Startarmatur.

Skab produkt blad

Dokumenter i din kurv

Reference images



Nahkapaikka Oy

Lighting that stimulates sales

Text som beskriver tabellen
W Vægt, kg Art.No.
FDH
Sammenbygningsarmatur
1x21 2.0 26990
1x25/28 2.3 26939
1x32/35 2.6 26949
1x45/49 2.6 26776
2x1x21 3.7 26959
2x1x25/28 4.3 26969
2x1x32/35 4.9 26979
2x1x45/49 4.9 26777
Startarmatur.
1x21 2.0 26998
1x25/28 2.3 26938
1x32/35 2.6 26948
1x45/49 2.6 26774
2x1x21 3.7 26958
2x1x25/28 4.3 26968
2x1x32/35 4.9 26978
2x1x45/49 4.9 26775
Text som beskriver tabellen
W Vægt, kg Art.No.
FDH
Sammenbygningsarmatur
1x21 2.0 26990-368
1x25/28 2.3 26939-368
1x32/35 2.6 26949-368
1x45/49 2.6 26776-368
2x1x21 3.7 26959-368
2x1x25/28 4.3 26969-368
2x1x32/35 4.9 26979-368
2x1x45/49 4.9 26777-368
Startarmatur.
1x21 2.0 26998-368
1x25/28 2.3 26938-368
1x32/35 2.6 26948-368
1x45/49 2.6 26774-368
2x1x21 3.7 26958-368
2x1x25/28 4.3 26968-368
2x1x32/35 4.9 26978-368
2x1x45/49 4.9 26775-368
Text som beskriver tabellen
W Vægt, kg Art.No.
FDH
Sammenbygningsarmatur
1x21 2.0 26990-436
1x25/28 2.3 26939-436
1x32/35 2.6 26949-436
1x45/49 2.6 26776-436
2x1x21 3.7 26959-436
2x1x25/28 4.3 26969-436
2x1x32/35 4.9 26979-436
2x1x45/49 4.9 26777-436
Startarmatur.
1x21 2.0 26998-436
1x25/28 2.3 26938-436
1x32/35 2.6 26948-436
1x45/49 2.6 26774-436
2x1x21 3.7 26958-436
2x1x25/28 4.3 26968-436
2x1x32/35 4.9 26978-436
2x1x45/49 4.9 26775-436

emLED-enhed

emLED enhed, kun sammen med HF

Art.No.
emLED-enhed for direktelysende armatur, L=210 mm. 92466

Gavl

Gavl.

Art.No.
Gavl/stk. 92464

L-Kobling

L-Kobling for direkte- og indirekte lysende armaturer, inkl. friktionslås.

Art.No.
L-kobling venstre, direkte, direkte/indirekte 92453
L-kobling højre, direkte, direkte/indirekte 92454

Lysrør T5 Eco, FDH

Art.No.
25, 3000, G5, 2450, 114 81629
25, 4000, G5, 2450, 114 81630
32, 3000, G5, 3100, 114 81631
32, 4000, G5, 3100, 114 81632
45, 3000, G5, 4100, 109 81633
45, 4000, G5, 4100, 109 81634

Lysrør T5, FDH

Art.No.
21, 4000, G5, Ra>80, 1900, 100 81348
28, 4000, G5, Ra>80, 2600, 104 81349
35, 4000, G5, Ra>80, 3300, 104 81350
21, 3000, G5, Ra>80, 1900, 100 81353
28, 3000, G5, Ra>80, 2600, 104 81355
35, 3000, G5, Ra>80, 3300, 104 81357
49, 3000, G5, Ra>80, 4300, 99 81359
49, 4000, G5, Ra>80, 4300, 99 81362

Omskifter

Omskifter mellem direkte og indirekte armatur, L=120 mm.

Art.No.
Omskifter mellem direkte og indirekte armatur, L=120 mm. 92450

T-kobling

T-kobling for direkte- samt direkte/indirekte lysende armatur, inkl. friktionslås

Art.No.
T-kobling tilslutning venstre, direkte 92457
T-kobling tilslutning højre, direkte 92458
T-kobling tilslutning midt, direkte 92459

Vægbeslag

Art.No.
Vægbeslag 91962

Vægkonsol

Vægkonsol/beslag for armatur med direkte eller direkte/indirekte lys. Anvendes sammen med sammenbygningsarmaturer. Gavle medfølger.

Art.No.
Vægkonsol med tilslutningsdel, venstre 92467
Vægkonsol 92468

Wirebeslag

Wirebeslag inkl. friktionslås (eksl. wire).

Art.No.
Wirebeslag inkl. friktionslås, alu (ekskl. wire)/par 91960

Wireophæng sæt

Wireophæng beregnet til både direkte lysende armaturer og direkte/indirekte lysende armatur med alu wirebeslag og baldakiner. L=1,5m.

Art.No.
Små baldakiner, hvid/par 91980
Små baldakiner for bæreprofil 25 mm, hvid/par 91981
Små baldakiner, grå/par 91982
Små baldakiner for bæreprofil 25 mm, grå/par 91983

X-Kobling

X-Kobling for direkte- og indirekte lysende armaturer, inkl. friktionslås.

Art.No.
X-kobling 92451
