Ray

Installation

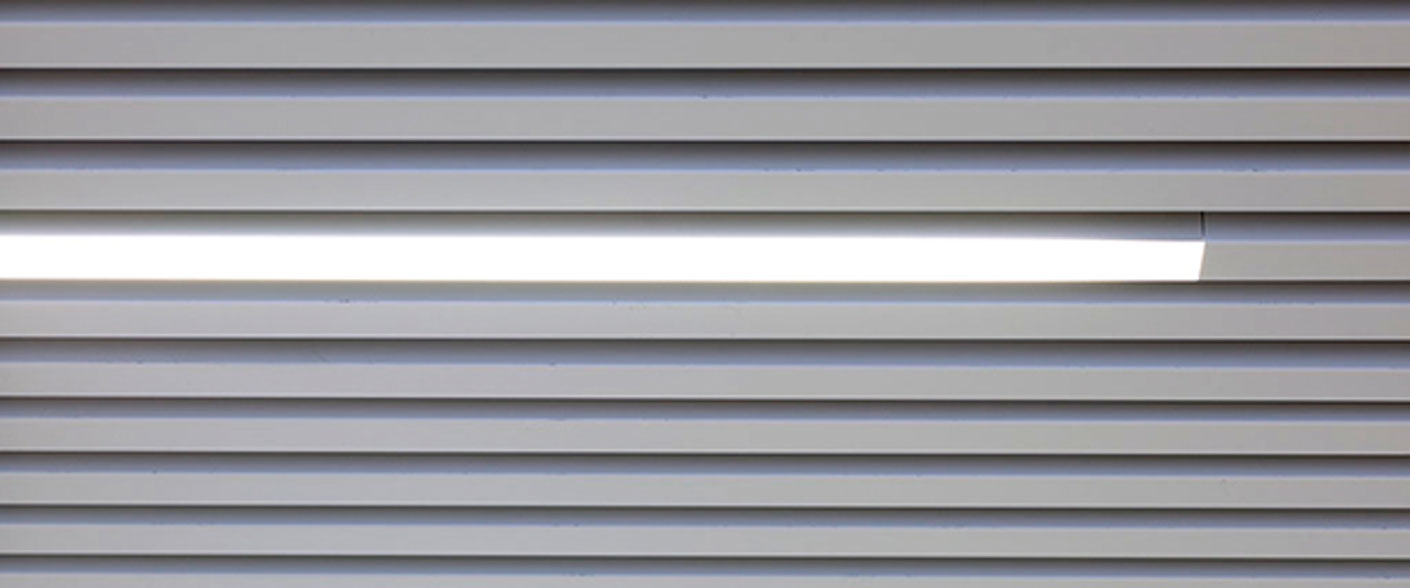

Armatur for montage i Luxalon, Dampa eller Tripplex panelloft.

Tilslutning
Armaturet er forsynet med chassikontakt Wago Winsta. Mini han 890-2115 med dæmp og 890-715 med HF-std (i forkoblingsboksen). For viderekobling er armaturet forsynet med chassikontakt Wago Winsta Mini hun 890- 2105 med dæmp og 890-705 med HF-std (i koblingsboks).

Bemærk: Ved projektering af den endelige længde af Ray i f.eks. gangforløb skal der tages hensyn til tilslutningen. Ray tilsluttes med mini Winsta fra Wago, så regn med et tillæg på længden af armaturet på cirka 100–150 mm for at gøre plads til stik og ledning.

Udførelse
Armaturenhed i lakeret extruderet aluminium. Armaturet findes i hvid (RAL 9010, G20), hvid (RAL 9016, G20) og grå (RAL 9006, G20) udførelse.

Afskærmning
Mikroprisme – PMMA klar akrylplade.

Reflektor
Topreflektor af MIRO-plade.

Lysfordeling
Symmetrisk.

Øvrigt
Følgende stikforbindelser anvendes - Wago Winsta Mini hun:

HF-std: 5x0,75 mm2 ref. 891-8995/104-X01 (PVC) eller 891-8995/114-X01 (Halogenfri).
DALI/fasestyring (impuls)/1–10 V: 5x0,75 mm2 ref. 891-8985/104-X01 (PVC) eller 891-8985/114-X01 (Halogenfri).

Ved viderekobling mellem armaturer anvendes:

HF-std: 5x0,75 mm2 ref. 891-8995/004-X01 (PVC) eller 891-8995/014-X01 (Halogenfri).
DALI/fasestyring (impuls)/1–10 V: 5x0,75 mm2 ref. 891-8985/004-X01 (PVC) eller 891-8985/014-X01 (Halogenfri).

Forkoblings boks er 481,5 cm.

Environment images


Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
W Længde, mm Miscellaneous Farve Art.No.
FDH
RAL 9006
14 570 Leveres med lyskilde 830 Sort 22938
21 870 Leveres med lyskilde 830 Sort 22939
28 1170 Leveres med lyskilde 830 Sort 22940
35 1470 Leveres med lyskilde 830 Sort 22941
RAL 9010
14 570 Leveres med lyskilde 830 Hvid 22930
21 870 Leveres med lyskilde 830 Hvid 22931
28 1170 Leveres med lyskilde 830 Hvid 22932
35 1470 Leveres med lyskilde 830 Hvid 22933
RAL 9016
14 570 Leveres med lyskilde 830 Hvid 22934
21 870 Leveres med lyskilde 830 Hvid 22935
28 1170 Leveres med lyskilde 830 Hvid 22936
35 1470 Leveres med lyskilde 830 Hvid 22937
Text som beskriver tabellen
W Længde, mm Miscellaneous Farve Art.No.
FDH
RAL 9006
14 570 Leveres med lyskilde 830 Sort 22938-368
21 870 Leveres med lyskilde 830 Sort 22939-368
28 1170 Leveres med lyskilde 830 Sort 22940-368
35 1470 Leveres med lyskilde 830 Sort 22941-368
RAL 9010
14 570 Leveres med lyskilde 830 Hvid 22930-368
21 870 Leveres med lyskilde 830 Hvid 22931-368
28 1170 Leveres med lyskilde 830 Hvid 22932-368
35 1470 Leveres med lyskilde 830 Hvid 22933-368
RAL 9016
14 570 Leveres med lyskilde 830 Hvid 22934-368
21 870 Leveres med lyskilde 830 Hvid 22935-368
28 1170 Leveres med lyskilde 830 Hvid 22936-368
35 1470 Leveres med lyskilde 830 Hvid 22937-368
Text som beskriver tabellen
W Længde, mm Miscellaneous Farve Art.No.
FDH
RAL 9006
14 570 Leveres med lyskilde 830 Sort 22938-205
21 870 Leveres med lyskilde 830 Sort 22939-205
28 1170 Leveres med lyskilde 830 Sort 22940-205
35 1470 Leveres med lyskilde 830 Sort 22941-205
RAL 9010
14 570 Leveres med lyskilde 830 Hvid 22930-205
21 870 Leveres med lyskilde 830 Hvid 22931-205
28 1170 Leveres med lyskilde 830 Hvid 22932-205
35 1470 Leveres med lyskilde 830 Hvid 22933-205
RAL 9016
14 570 Leveres med lyskilde 830 Hvid 22934-205
21 870 Leveres med lyskilde 830 Hvid 22935-205
28 1170 Leveres med lyskilde 830 Hvid 22936-205
35 1470 Leveres med lyskilde 830 Hvid 22937-205
