Ray II

Installation
Armatur for montage i Luxalon, Dampa eller Tripplex panelloft.

Tilslutning
Armaturet er forsynet med chassikontakt Wago winsta mini han 890-2115 med dæmp og 890-715 med HF std. (i forkoblingsboksen). For viderekobling er armaturet forsynet med chassikontakt Wago winsta mini hun 890-2105 med dæmp og 890-705 med HF-std (i koblingsboks).

Bemærk: Ved projektering af den endelige længde af Ray i f.eks. gangforløb skal der tages hensyn til tilslutningen. Ray tilsluttes med mini Winsta fra Wago, så regn med et tillæg på længden af armaturet på cirka 100–150 mm for at gøre plads til stik og ledning.

Udførelse
Armaturenhed i lakeret extruderet aluminium. Armaturet findes i hvid (RAL 9010, G20), hvid (RAL 9016, G20) og grå (RAL 9006, G20) udførelse.

Afskærmning
Mikroprisme – PMMA klar akrylplade og linieprisme på siderne.

Reflektor
Topreflektor af MIRO-plade.

Lysfordeling
Symmetrisk.

Øvrigt
Følgende stikforbindelser anvendes Wago winsta mini hun:

HF-std: 5x0,75 mm2 ref. 891-8995/104-X01 (PVC) eller 891-8995/114-X01 (Halogenfri).
DALI/fasestyring (impuls)/1-10 V: 5x0,75 mm2 ref. 891-8985/104-X01 (PVC) eller 891-8985/114-X01 (Halogenfri).

Ved viderekobling mellem armaturer anvendes:

HF-std: 5x0,75 mm2 ref. 891-8995/004-X01 (PVC) eller 891-8995/014-X01 (Halogenfri).
DALI/fasestyring (impuls)/1-10 V: 5x0,75 mm2 ref. 891-8985/004-X01 (PVC) eller 891-8985/014-X01 (Halogenfri).

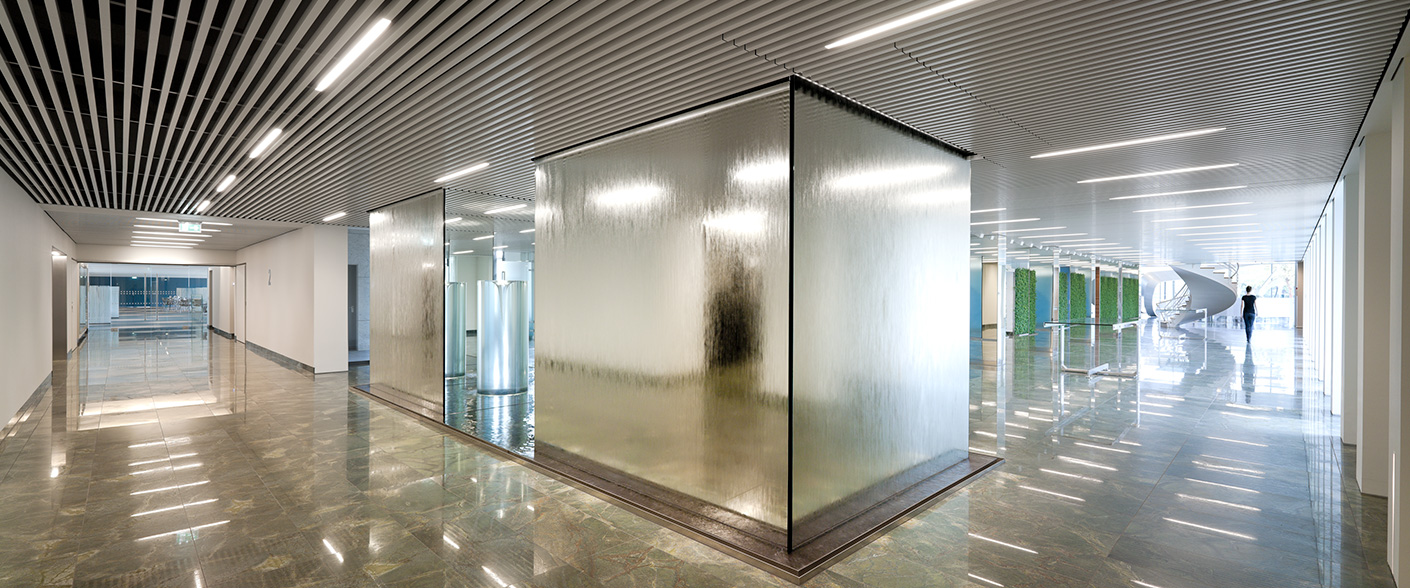

Environment images


Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
W Længde, mm Miscellaneous Farve Art.No.
FDH
RAL 9006
1x14 570 Leveres med lyskilde 830 Sølv 22958
1x21 870 Leveres med lyskilde 830 Sølv 22959
1x28 1170 Leveres med lyskilde 830 Sølv 22960
1x35 1470 Leveres med lyskilde 830 Sølv 22961
RAL 9010
1x14 570 Leveres med lyskilde 830 Hvid 22950
1x21 870 Leveres med lyskilde 830 Hvid 22951
1x28 1170 Leveres med lyskilde 830 Hvid 22952
1x35 1470 Leveres med lyskilde 830 Hvid 22953
RAL 9016
1x14 570 Leveres med lyskilde 830 Hvid 22954
1x21 870 Leveres med lyskilde 830 Hvid 22955
1x28 1170 Leveres med lyskilde 830 Hvid 22956
1x35 1470 Leveres med lyskilde 830 Hvid 22957
Text som beskriver tabellen
W Længde, mm Miscellaneous Farve Art.No.
FDH
RAL 9006
1x14 570 Leveres med lyskilde 830 Sølv 22958-368
1x21 870 Leveres med lyskilde 830 Sølv 22959-368
1x28 1170 Leveres med lyskilde 830 Sølv 22960-368
1x35 1470 Leveres med lyskilde 830 Sølv 22961-368
RAL 9010
1x14 570 Leveres med lyskilde 830 Hvid 22950-368
1x21 870 Leveres med lyskilde 830 Hvid 22951-368
1x28 1170 Leveres med lyskilde 830 Hvid 22952-368
1x35 1470 Leveres med lyskilde 830 Hvid 22953-368
RAL 9016
1x14 570 Leveres med lyskilde 830 Hvid 22954-368
1x21 870 Leveres med lyskilde 830 Hvid 22955-368
1x28 1170 Leveres med lyskilde 830 Hvid 22956-368
1x35 1470 Leveres med lyskilde 830 Hvid 22957-368
Text som beskriver tabellen
W Længde, mm Miscellaneous Farve Art.No.
FDH
RAL 9006
1x14 570 Leveres med lyskilde 830 Sølv 22958-205
1x21 870 Leveres med lyskilde 830 Sølv 22959-205
1x28 1170 Leveres med lyskilde 830 Sølv 22960-205
1x35 1470 Leveres med lyskilde 830 Sølv 22961-205
RAL 9010
1x14 570 Leveres med lyskilde 830 Hvid 22950-205
1x21 870 Leveres med lyskilde 830 Hvid 22951-205
1x28 1170 Leveres med lyskilde 830 Hvid 22952-205
1x35 1470 Leveres med lyskilde 830 Hvid 22953-205
RAL 9016
1x14 570 Leveres med lyskilde 830 Hvid 22954-205
1x21 870 Leveres med lyskilde 830 Hvid 22955-205
1x28 1170 Leveres med lyskilde 830 Hvid 22956-205
1x35 1470 Leveres med lyskilde 830 Hvid 22957-205
