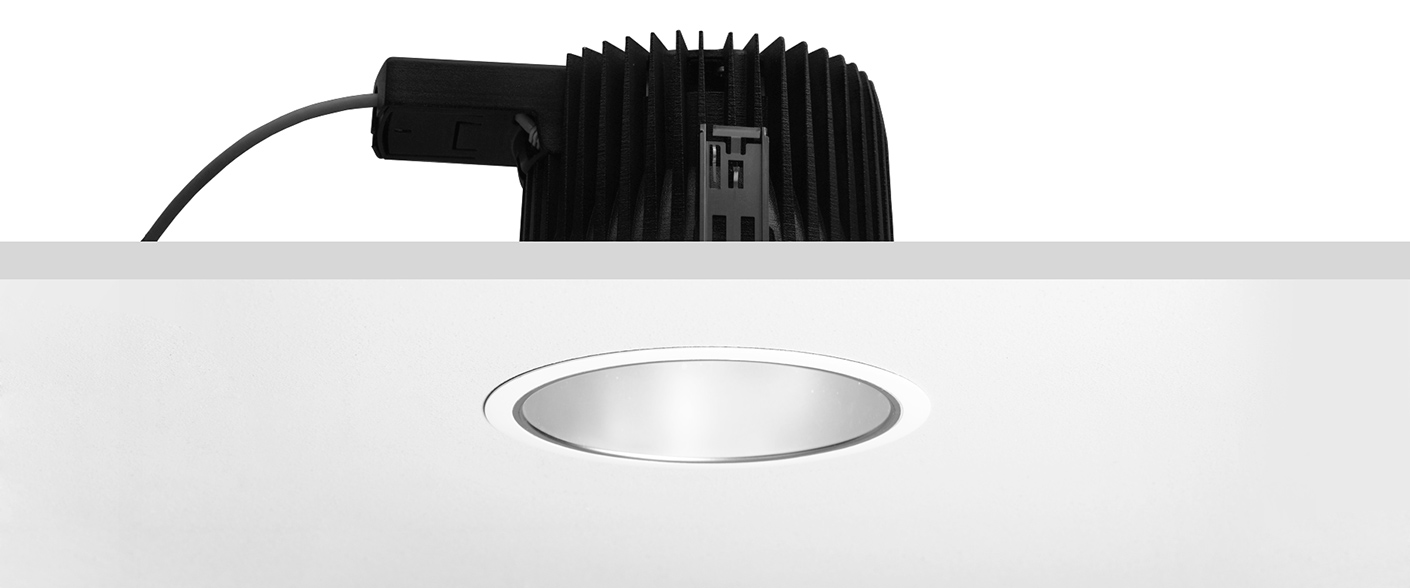

Pleiad Comfort G3

Installation
Indbygning i uventileret eller ventileret bygningsdel. Stabile monteringsfjedre medfølger. Ved montering i bløde lofter skal der anvendes monteringsplade. Forkoblingsboksen er separat, hvilket giver fleksibel montering.

Tilslutning
Tilslutning sker i fritstående LED-forkobling. Armaturet leveres med mellemkoblingskabel.

Udførelse
Armaturhus i sort, støbt aluminium. Synlig reflektorring i hvid PC-plast (RAL 9003).

Reflektor
Reflektor i højglans eller mateloxeret aluminium. Blank metalliseret ringafskærmning over LED-modul. Mekanisk afskærmning 45°.

LED-information
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
2700–6500 K: Ra (CRI) min. 90, MacAdam 3 SDCM.
Levetid driver: op til 100.000 h/10 % (max udfald).

Øvrigt
Armaturet er udstyret med støvbeskyttelse i lysåbningen. IP 44 under loft og IP 20 over loft. Armaturhus Klasse III. Medfølgende driver Klasse II, skal tilsluttes funktionsjord.

Armatur med Tunable White (2700-6500 K) er udstyret med driver DALI Device type 8. Tunable White vises i 4000 K, grænseværdi ses i parentes.

Med hensyn til belastning af loftssystemet, følg den valgte loftsleverandørs anbefaling.

Environment images


Detaljer


Monteringsfjeder frigøres med et enkelt håndgreb.

Monteringsfjeder frigøres med et enkelt håndgreb.

Effektiv blændingskontrol monteret i reflektoren.

Effektiv blændingskontrol monteret i reflektoren.

Skab produkt blad

Dokumenter i din kurv

Reference images



Svalöv Sportcenter

Sports and exhibitions


Sparbanken Lidköping Arena

Excis in bandy arena


Haga Teaching Hospital

In line with human centric lighting


Hämeenlinna City Hall

With focus on sustainability

Text som beskriver tabellen
W Vægt, kg Reflektor CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Bredstrålende
10 1,5 Blank 3000 805 82 L90B10 50.000 h 77950
10 1,5 Mat 3000 822 84 L90B10 50.000 h 77951
10 1,5 Blank 4000 822 84 L90B10 50.000 h 77952
10 1,5 Mat 4000 832 85 L90B10 50.000 h 77953
20 1,5 Blank 4000 1558 79 L90B50 50.000 h 77957
20 1,5 Mat 4000 1578 81 L90B50 50.000 h 77958
21 1,5 Blank 3000 1640 78 L90B50 50.000 h 77955
21 1,5 Mat 3000 1664 79 L90B50 50.000 h 77956
29 1,5 Blank 4000 2262 79 L80B50 50.000 h 77962
29 1,5 Mat 4000 2304 80 L80B50 50.000 h 77963
31 1,5 Blank 3000 2423 78 L80B50 50.000 h 77960
31 1,5 Mat 3000 2466 79 L80B50 50.000 h 77961
38 1,5 Blank 3000 3006 79 L80B50 50.000 h 76533
38 1,5 Mat 3000 3192 84 L80B50 50.000 h 76534
38 1,5 Blank 4000 3196 84 L80B50 50.000 h 76535
38 1,5 Mat 4000 3396 89 L80B50 50.000 h 76536
Middelstrålende
10 1,5 Mat 3000 811 83 L90B10 50.000 h 77493
10 1,5 Mat 4000 830 85 L90B10 50.000 h 77494
20 1,5 Mat 4000 1562 80 L90B50 50.000 h 77496
21 1,5 Mat 3000 1633 77 L90B50 50.000 h 77495
29 1,5 Mat 4000 2212 77 L80B50 50.000 h 77498
31 1,5 Mat 3000 2435 78 L80B50 50.000 h 77497
Text som beskriver tabellen
W Vægt, kg Reflektor CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Bredstrålende
10 1,5 Blank 3000 805 82 L90B10 50.000 h 77950-402
10 1,5 Mat 3000 822 84 L90B10 50.000 h 77951-402
10 1,5 Blank 4000 822 84 L90B10 50.000 h 77952-402
10 1,5 Mat 4000 832 85 L90B10 50.000 h 77953-402
20 1,5 Blank 4000 1558 79 L90B50 50.000 h 77957-402
20 1,5 Mat 4000 1578 81 L90B50 50.000 h 77958-402
21 1,5 Blank 3000 1640 78 L90B50 50.000 h 77955-402
21 1,5 Mat 3000 1664 79 L90B50 50.000 h 77956-402
29 1,5 Blank 4000 2262 79 L80B50 50.000 h 77962-402
29 1,5 Mat 4000 2304 80 L80B50 50.000 h 77963-402
31 1,5 Blank 3000 2423 78 L80B50 50.000 h 77960-402
31 1,5 Mat 3000 2466 79 L80B50 50.000 h 77961-402
38 1,5 Blank 3000 3006 79 L80B50 50.000 h 76533-402
38 1,5 Mat 3000 3192 84 L80B50 50.000 h 76534-402
38 1,5 Blank 4000 3196 84 L80B50 50.000 h 76535-402
38 1,5 Mat 4000 3396 89 L80B50 50.000 h 76536-402
Middelstrålende
10 1,5 Mat 3000 811 83 L90B10 50.000 h 77493-402
10 1,5 Mat 4000 830 85 L90B10 50.000 h 77494-402
20 1,5 Mat 4000 1562 80 L90B50 50.000 h 77496-402
21 1,5 Mat 3000 1633 77 L90B50 50.000 h 77495-402
29 1,5 Mat 4000 2212 77 L80B50 50.000 h 77498-402
31 1,5 Mat 3000 2435 78 L80B50 50.000 h 77497-402
Text som beskriver tabellen
W Vægt, kg Reflektor CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Bredstrålende
10 1,5 Blank 3000 805 82 L90B10 50.000 h 77950-3
10 1,5 Mat 3000 822 84 L90B10 50.000 h 77951-3
10 1,5 Blank 4000 822 84 L90B10 50.000 h 77952-3
10 1,5 Mat 4000 832 85 L90B10 50.000 h 77953-3
20 1,5 Blank 4000 1558 79 L90B50 50.000 h 77957-3
20 1,5 Mat 4000 1578 81 L90B50 50.000 h 77958-3
21 1,5 Blank 3000 1640 78 L90B50 50.000 h 77955-3
21 1,5 Mat 3000 1664 79 L90B50 50.000 h 77956-3
29 1,5 Blank 4000 2262 79 L80B50 50.000 h 77962-3
29 1,5 Mat 4000 2304 80 L80B50 50.000 h 77963-3
31 1,5 Blank 3000 2423 78 L80B50 50.000 h 77960-3
31 1,5 Mat 3000 2466 79 L80B50 50.000 h 77961-3
38 1,5 Blank 3000 3006 79 L80B50 50.000 h 76533-3
38 1,5 Mat 3000 3192 84 L80B50 50.000 h 76534-3
38 1,5 Blank 4000 3196 84 L80B50 50.000 h 76535-3
38 1,5 Mat 4000 3396 89 L80B50 50.000 h 76536-3
Middelstrålende
10 1,5 Mat 3000 811 83 L90B10 50.000 h 77493-3
10 1,5 Mat 4000 830 85 L90B10 50.000 h 77494-3
20 1,5 Mat 4000 1562 80 L90B50 50.000 h 77496-3
21 1,5 Mat 3000 1633 77 L90B50 50.000 h 77495-3
29 1,5 Mat 4000 2212 77 L80B50 50.000 h 77498-3
31 1,5 Mat 3000 2435 78 L80B50 50.000 h 77497-3
Text som beskriver tabellen
W Vægt, kg Reflektor CCT, K lm lm/W Lysnedgang Art.No.
LED (Tunable White). Armatur vises i 4000 K, grænseværdi ses i parentes.
Bredstrålende
32 1,5 Blank 4000 (2700-6500) 2138 (1890–2155) 67 (61–72) L70B50 50.000 h 77046
32 1,5 Mat 4000 (2700-6500) 2134 (1886–2151) 67 (61–69) L70B50 50.000 h 77047
Text som beskriver tabellen
W Vægt, kg Reflektor CCT, K lm lm/W Lysnedgang Art.No.
LED (Tunable White). Armatur vises i 4000 K, grænseværdi ses i parentes.
Bredstrålende
32 1,5 Blank 4000 (2700-6500) 2138 (1890–2155) 67 (61–72) L70B50 50.000 h 77046-477
32 1,5 Mat 4000 (2700-6500) 2134 (1886–2151) 67 (61–69) L70B50 50.000 h 77047-477
Text som beskriver tabellen
W Vægt, kg Reflektor CCT, K lm lm/W Lysnedgang Art.No.
LED (Tunable White). Armatur vises i 4000 K, grænseværdi ses i parentes.
Bredstrålende
32 1,5 Blank 4000 (2700-6500) 2138 (1890–2155) 67 (61–72) L70B50 50.000 h 77046-478
32 1,5 Mat 4000 (2700-6500) 2134 (1886–2151) 67 (61–69) L70B50 50.000 h 77047-478

Cilindriq rills

Opal strukturskærm med riller i åbningen og hvid kantring III.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41935

Contra

Grålakeret krydsblændebeskyttelse med intensivt farvet midterkon och grå kantring III.
Mat reflektor anbefales.

Art.No.
Ø 165 mm, blå 41880
Ø 165 mm, aqua 41883
Ø 165 mm, grøn 41886
Ø 165 mm, alu 41889

Cylinder til skråt loft

Hvidlakeret plade. Specialbeslag medfølger. Ønsket vinkel SKAL angives. Se maximal loftvinkel i tabel.

Art.No.
Cylinder til skråt loft 41638

DALI Switch Cross

Panel til trinløs regulering af intensitet og farvetemperatur af DT8-kompatibel Tunable white armatur. Til montering over dåse. Kræver ingen programmering. Separat DALI-PSU er nødvendig.

Art.No.
DALI Switch Cross 86354

DALI XC

DALI XC
Styremodul med 4 kanaler for fjedrende trykknap monteret i apparatdåse. Bruges sammen med DT8-kompatibel Tunable white armatur for at intensitetsregulere (dæmpe) samt styre farvetemperaturen trinløst. Skal blot tilsluttes, ingen programmering. Separat DALI-PSU er nødvendig.

Art.No.
DALI XC 86132

Dækskive Delta IP 20

Dette tilbehør består af Kantring III og en mikroprismeskive i klar akryl. Vi anbefaler at bruge dette tilbehør sammen med følgende downlights; Pleiad Soft alternativt Pleiad Evo.

Art.No.
Ø 165 mm, hvid (RAL 9016) 42031
Ø 165 mm, grå (RAL 9006) 42035
Ø 165 mm, mat aluminium 42039

Dækskive Klar IP 64

Dette tilbehør består af Kantring III og en klar polykarbonatskive.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41840
Ø 165 mm, grå (RAL 9006) 41844
Ø 165 mm, mat aluminium 41848

Dækskive opal IP 54

Dette tilbehør består af Kantring III og en opal polykarbonatskive.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41860
Ø 165 mm, grå (RAL 9006) 41864
Ø 165 mm, mat aluminium 41868

Ice

Art.No.
Ø 165 41315

Kantring II

Kantringen skjuler reflektorens underkant og monteres med bajonetfatning. Hvid eller grålakeret plast eller matbørstet aluminiumsoverflade.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41900
Ø 165 mm, grå (RAL 7040) 41904
Ø 165 mm, mat aluminium 41908

Kantring III

Kantringen skjuler reflektorens underkant og monteres med bajonetfatning. Hvid eller grålakeret plast eller matbørstet aluminiumsoverflade.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41920
Ø 165 mm, grå (RAL 7040) 41924
Ø 165 mm, mat aluminium 41928

Monteringsplade

Til montering i bløde lofter til skjult ophængning. Kræver bæreskinne med 38 mm højde.

Med hensyn til belastning af loftssystemet, følg den valgte loftsleverandørs anbefaling.

Art.No.
Monteringsplade HB. Tilpasset til downlights med indbygningsmål Ø 165 41655

Monteringsplade

Til montering i bløde lofter. Består af monteringsplade og bæreprofiler. Monteringssættets profillængder er tilpasset til hhv. 600 og 625-modul. Plademål 420x420, hul Ø 170.

Med hensyn til belastning af loftssystemet, følg den valgte loftsleverandørs anbefaling.

Art.No.
Monteringsplade 600 med skærm. Tilpasset til downlights med indbygningsmål Ø 165 41932
Monteringsplade 625 med skærm. Tilpasset til downlights med indbygningsmål Ø 165 41933

Monteringsplade

Monteringspladen er udelukkende beregnet til at beskytte bløde loftsplader. Pladen er ikke designet til og kan ikke erstatte trembler til afbæring af downlights. Følg de anvisninger for aflastning af armaturer, herunder downlights, som loftsleverandøren har publiceret. Fagerhult kan levere trembler udført i metal; kontakt venligst vores konsulenter eller Teknisk Afdeling for yderligere information. Papskiven har udtag til alle diametre.

Art.No.
Monteringsplade 41956

Opus

Opal strukturskærm og hvid kantring II. Mat reflektor anbefales.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41745

Plain

Sandblæst glasdekor. Hænges på reflektoren vha. tre trådfjedre og en hvid kantring III.
Mat reflektor anbefales.

Art.No.
Ø 165 mm 41698

Retrofit kit - dækker op til 255 mm

Dette tilbehør består af en kantring, i hvidlakeret metalplade (RAL 9016) og der medfølger en monteringsplade (41956). Tilbehøret passer til Pleiad G2 165, alle indbyggede Pleiad G3 og Pleiad Evo. Med dette Retrofit kit kan armaturet monteres i en eksisterende udskæring i loftet med en diameter på 165-255 mm.

Art.No.
Retrofit kit 41339

Ring

Opal eller farvet ring og hvid kantring III. Mat reflektor anbefales.

Art.No.
Ø 165 mm, blå 41970
Ø 165 mm, grøn 41976
Ø 165 mm, opal 41979

Ringlight

Ringlight-pakken fastgøres til armaturets kantring med bajonetfatning. Udførelse uden synlige skruer. To sandblæste glasringe med matbørstet aluminiumskantring eller hvidlakeret stålplade.
Mat reflektor anbefales.

Art.No.
Ø 165 mm, hvid (RAL 9016) 41750
Ø 165 mm, sandblæst glas 41754
Dimensions picture
Light distribution
Middelstrålende, mat reflektor

Middelstrålende, mat reflektor

Mat reflektor

Mat reflektor

Blank reflektor

Blank reflektor
