Multilume Slim Opal

Installation
Armatur til indbygning i loft. Uventileret eller ventileret bygningsdel. To forskellige modeller.
VTB – til lofter med synlig bæreprofil på 15 eller 24 mm. HB – til lofter med skjult bæreprofil/D-kant, symmetrisk fastgørelse af loftsplade.

Tilslutning
Tilslutning til separat forkoblingsboks. Forkoblingsboksen kan placeres ved siden af armaturet. Klemrække 3x1,5mm2 (x2), gennemfortrådning muligt. 5x1,5mm2 (x2) ved lysstyring. Kan også leveres med jordet tilslutningsledning og stik.

Udførelse
Armaturhus i hvidlakeret stålplade (RAL 9016).

Afskærmning
Opal skive i frostet, UV-stabilt polystyren.

LED-information
3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Levetid driver: op til 100.000 h/10 % (max udfald).

Øvrigt
IP 44 under lofter, IP 20 over underloftet.
Armaturhus Klasse III. Medfølgende driver Klasse II, skal tilsluttes funktionsjord.

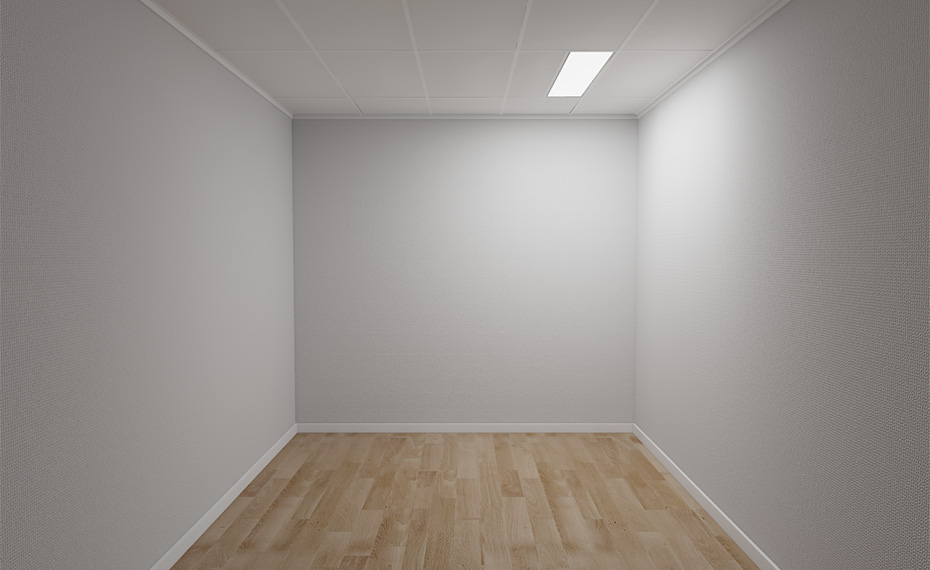

Environment images


Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
W Modul Vægt, kg CCT, K Ra lm lm/W Lysnedgang Art.No.
LED
Skjult bæreprofil (HB)/D-kant, symmetrisk fastgørelse af loftsplade
21 600x600 3.8 3000 80 2847 136 L90B50 50.000 h 23491
21 600x600 3.8 4000 80 2997 143 L90B50 50.000 h 23492
24 600x600 3.8 3000 90 2676 112 L90B50 50.000 h 23404
24 600x600 3.8 4000 90 2877 120 L90B50 50.000 h 23405
30 600x600 3.8 3000 80 4037 135 L90B50 50.000 h 23199
30 600x600 3.8 4000 80 4249 142 L90B50 50.000 h 23200
38 600x600 3.8 3000 90 3959 104 L90B50 50.000 h 23207
38 600x600 3.8 4000 90 4257 112 L90B50 50.000 h 23208
Synlig bæreprofil (VTB)
23 300x1200 4.7 3000 80 2664 116 L90B50 50.000 h 23487
23 300x1200 4.7 4000 80 2804 122 L90B50 50.000 h 23488
24 300x1200 4.7 3000 90 2308 96 L90B50 50.000 h 23400
24 300x1200 4.7 4000 90 2482 103 L90B50 50.000 h 23401
24 600x600 3.8 3000 80 3089 129 L90B50 50.000 h 23510
24 600x600 3.8 4000 80 3149 131 L90B50 50.000 h 23511
35 600x600 3.8 3000 80 4332 124 L90B50 50.000 h 23505
35 600x600 3.8 4000 80 4415 126 L90B50 50.000 h 23506
36 300x1200 4.7 3000 80 4065 113 L90B50 50.000 h 23195
36 300x1200 4.7 4000 80 4279 119 L90B50 50.000 h 23196
44 300x1200 4.7 3000 90 3863 88 L90B50 50.000 h 23203
44 300x1200 4.7 4000 90 4154 94 L90B50 50.000 h 23204
Text som beskriver tabellen
W Modul Vægt, kg CCT, K Ra lm lm/W Lysnedgang Art.No.
LED
Skjult bæreprofil (HB)/D-kant, symmetrisk fastgørelse af loftsplade
21 600x600 3.8 3000 80 2847 136 L90B50 50.000 h 23491-402
21 600x600 3.8 4000 80 2997 143 L90B50 50.000 h 23492-402
24 600x600 3.8 3000 90 2676 112 L90B50 50.000 h 23404-402
24 600x600 3.8 4000 90 2877 120 L90B50 50.000 h 23405-402
30 600x600 3.8 3000 80 4037 135 L90B50 50.000 h 23199-402
30 600x600 3.8 4000 80 4249 142 L90B50 50.000 h 23200-402
38 600x600 3.8 3000 90 3959 104 L90B50 50.000 h 23207-402
38 600x600 3.8 4000 90 4257 112 L90B50 50.000 h 23208-402
Synlig bæreprofil (VTB)
23 300x1200 4.7 3000 80 2664 116 L90B50 50.000 h 23487-402
23 300x1200 4.7 4000 80 2804 122 L90B50 50.000 h 23488-402
24 300x1200 4.7 3000 90 2308 96 L90B50 50.000 h 23400-402
24 300x1200 4.7 4000 90 2482 103 L90B50 50.000 h 23401-402
24 600x600 3.8 3000 80 3089 129 L90B50 50.000 h 23510-402
24 600x600 3.8 4000 80 3149 131 L90B50 50.000 h 23511-402
35 600x600 3.8 3000 80 4332 124 L90B50 50.000 h 23505-402
35 600x600 3.8 4000 80 4415 126 L90B50 50.000 h 23506-402
36 300x1200 4.7 3000 80 4065 113 L90B50 50.000 h 23195-402
36 300x1200 4.7 4000 80 4279 119 L90B50 50.000 h 23196-402
44 300x1200 4.7 3000 90 3863 88 L90B50 50.000 h 23203-402
44 300x1200 4.7 4000 90 4154 94 L90B50 50.000 h 23204-402
Text som beskriver tabellen
W Modul Vægt, kg CCT, K Ra lm lm/W Lysnedgang Art.No.
LED
Skjult bæreprofil (HB)/D-kant, symmetrisk fastgørelse af loftsplade
21 600x600 3.8 3000 80 2847 136 L90B50 50.000 h 23491-3
21 600x600 3.8 4000 80 2997 143 L90B50 50.000 h 23492-3
24 600x600 3.8 3000 90 2676 112 L90B50 50.000 h 23404-3
24 600x600 3.8 4000 90 2877 120 L90B50 50.000 h 23405-3
30 600x600 3.8 3000 80 4037 135 L90B50 50.000 h 23199-3
30 600x600 3.8 4000 80 4249 142 L90B50 50.000 h 23200-3
38 600x600 3.8 3000 90 3959 104 L90B50 50.000 h 23207-3
38 600x600 3.8 4000 90 4257 112 L90B50 50.000 h 23208-3
Synlig bæreprofil (VTB)
23 300x1200 4.7 3000 80 2664 116 L90B50 50.000 h 23487-3
23 300x1200 4.7 4000 80 2804 122 L90B50 50.000 h 23488-3
24 300x1200 4.7 3000 90 2308 96 L90B50 50.000 h 23400-3
24 300x1200 4.7 4000 90 2482 103 L90B50 50.000 h 23401-3
24 600x600 3.8 3000 80 3089 129 L90B50 50.000 h 23510-03
24 600x600 3.8 4000 80 3149 131 L90B50 50.000 h 23511-03
35 600x600 3.8 3000 80 4332 124 L90B50 50.000 h 23505-03
35 600x600 3.8 4000 80 4415 126 L90B50 50.000 h 23506-03
36 300x1200 4.7 3000 80 4065 113 L90B50 50.000 h 23195-3
36 300x1200 4.7 4000 80 4279 119 L90B50 50.000 h 23196-3
44 300x1200 4.7 3000 90 3863 88 L90B50 50.000 h 23203-3
44 300x1200 4.7 4000 90 4154 94 L90B50 50.000 h 23204-3

Dekorplade, cirkulær

Art.No.
Multilume Flat/Multilume Slim dekorplade, cirkulær, kun til synlige bæreprofiler 41793

Ramme for påbygning

Art.No.
Ramme for påbygning, H=60 (600x600 VTB). Passer til Multilume Slim. 41028
Ramme for påbygning, H=60 (300x1200 VTB). Passer til Multilume Slim. 41029
Dimensions picture
Light distribution
4000 K.

4000 K.

Applikationsområde
