Håndlisten

Installation
På væg eller stolpe via separate konsoller.

Tilslutning
Hver gelændersektion leveres med gennemfortrådningsledning 2x1,5 mm², som er beregnet for tilslutning til en eksternt placeret LED-driver 24 V DC (SELV). Koblingsstykket til strømforsyningsledningen frem til gelænderet føres inden i gelænderet.

Udførelse

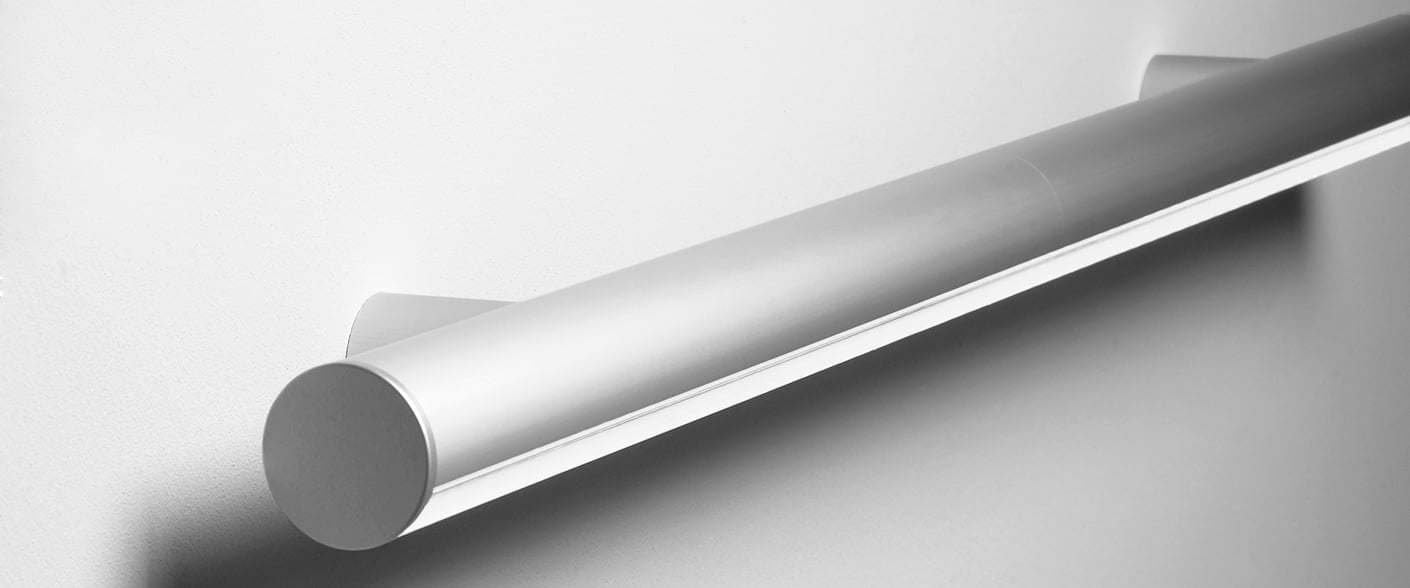

Ramme i ekstruderet aluminium, Ø 55 mm. Væg- eller stolpebeslag samt endestykke i anodiseret aluminium. LED monteret i separat ekstruderet aluminiumsprofil inkl. linse.

Afskærmning
Klar skive i ekstruderet PC.

LED-information
4200 K: Ra (CRI) min. 80, L70 50 000 h, MacAdam 5 SDCM

Øvrigt
Gelænderenhederne leveres klar til sammenbygning. Sammenbygning er begrænset til en maksimal længde på 12 m pr. forsyningspunkt afhængig af valg af driver. Ved længere systemer skal strømforsyning til systemet ske fra flere punkter. Væg-/stolpebeslag er forberedt til indkommende ledning. Den afsluttende enhed i systemet skal forsynes med endestykke (tilbehør). Ved montering udendørs eller i fugtige omgivelser skal en dækliste anbringes over sporet i profilens bagside, og desuden skal der anvendes en tilslutningspakke (tilbehør). Der skal foretages en beregning af spændingsfaldet og ledningsdimensionering af kablet mellem driveren og gelænderet ved længere strækninger. Anbefalet minimumsareal på kablet mellem driver og gelænder 2x1,5 mm² (kabel medfølger ikke). Der skal tages hensyn til den omgivende temperaturvariation og dennes indvirkning på den samlede længde. Ved montering i miljøer, hvor omgivelsestemperaturen varierer, skal systemer, der overstiger en samlet længde på 12 m, brydes og forsynes med et særligt endestykke med styretapper (se tilbehør). Andre gelænderlængder fås på specialbestilling. Gelænderet opfylder den højeste mekaniske beskyttelse ifølge den internationale klassifikation IK10.

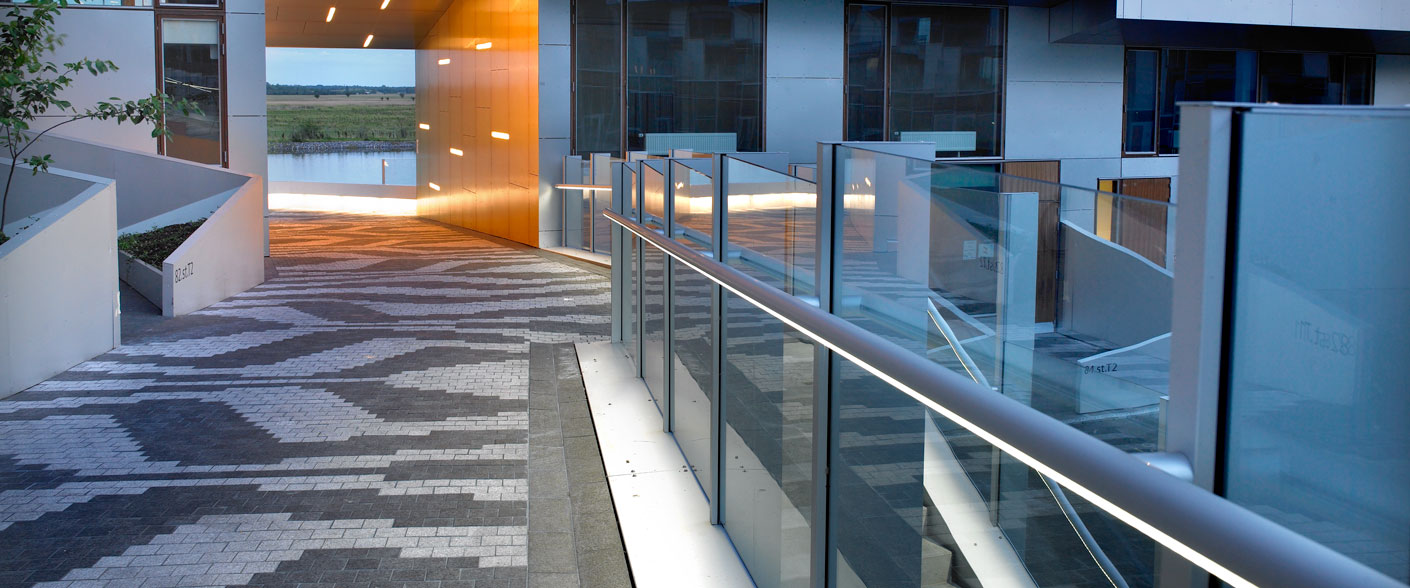

Environment images


Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
W Længde, mm CCT, K lm/W lm/m Art.No.
LED (module)
14 2861 4200 49 227 10032
19 3882 4200 49 227 10033
46 4290 4200 49 227 10034
5 1023 4200 49 227 10030
7 1431 4200 49 227 10031

Dækliste

Dækliste af plast til dækning af T-rille på gelænderets bagside. Klikkes fast. Leveres i en længde på 1,2 m. Tilskæres på stedet.

Art.No.
Dækliste 1,2 m 91087

Endestykke

Endestykke til afslutning af system. Leveres parvis inkl. monteringsdele.

Art.No.
Endestykke/par 91083

Endestykke ved længere systemer

Endestykke inkl. styretapper. Anvendes ved lange systemer (> 12 m), som er installeret i miljøer med vekslende omgivelsestemperaturer, for at undgå problemer med længdeudvidelse. Styretapper sikrer, at de forskellige gelændere styres op mod hinanden. Leveres parvis med han/hun inkl. monteringsdele.

Art.No.
Endestykke inkl. styretap 91082

LED Driver

Art.No.
LED Driver 100 W/24 V IP 67 98188
LED driver 100 W/24 V 99005
LED driver 180 W/24 V 99009

Mellemstykke

Mellemstykke inkl. dækplade i anodiseret aluminium. Leveres i en længde på 1023 mm, som kan tilskæres på stedet. Monteringsdele inkl. sammenbygningsbeslag medfølger.

Art.No.
Mellemstykke 1023 mm inkl. monteringstilbehør 91086

Tilslutningspakke

1-polede ledningsklemmer, som sikrer en fugtbestandig ledningsforbindelse mellem LED-forkobling og gelænder eller mellem gelændersektioner. Til maks. 3x1,5 mm2 ledere. Leveres med 10 stk. klemmer.

Art.No.
Tilslutningspakke 91085

Væg- eller stolpebeslag

Anbefalet c/c-afstand maks. 1200 mm. Leveres parvis inkl. monteringsdele. Skrueklemme til væg-/stolpemontering ikke inkluderet. Beslaget er forboret til en skrue på op til 8,5 mm.

Art.No.
Væg-/stolpebeslag/par 91084
Dimensions picture
Polar diagram

Polar diagram
