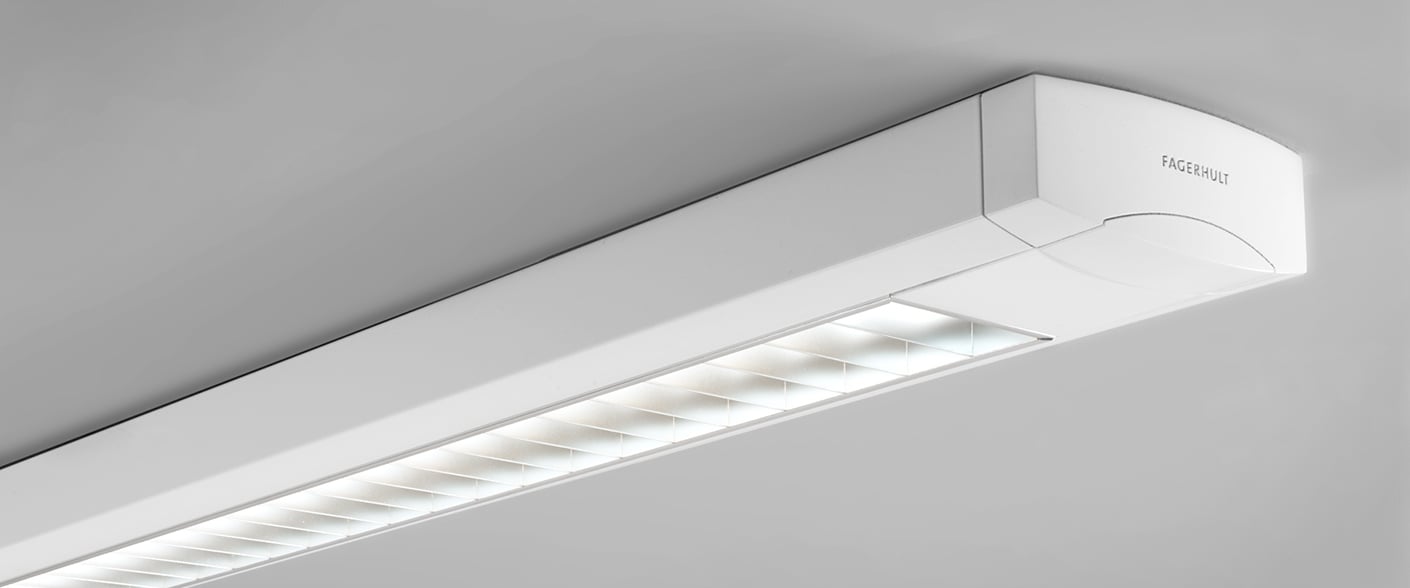

DTI type 1 Beta

Et loftsmonteret arbejdspladsarmatur med T5. Beta-afskærmning giver høj effektivitet og optimal lyskomfort.

Installation

Monteres på loft.

Tilslutning

Tilslutning sker ved armaturets ende og skjules af ydergavlen, mulighed for kabelindføring i armaturets gavle og midte. 5-polet klemrække ved hver gavl med mulighed for 1-faset gennemfortrådning (ej e-Sense).

Udførelse

Armaturhus i hvid (RAL 9016) lakeret stålplade, ydergavle i polypropenplast.

Afskærmning

Beta – dobbeltparabolske side og tværreflektorer i halvblank, metalliseret aluminium med gode reflektionsegenskaber (>92 %), sammenbygget til en enhed. Afskærmningen bliver hængende under service. Jordet.

Reflektor

Afskærmningen fungerer som reflektor, og armaturet er forsynet med topreflektor.

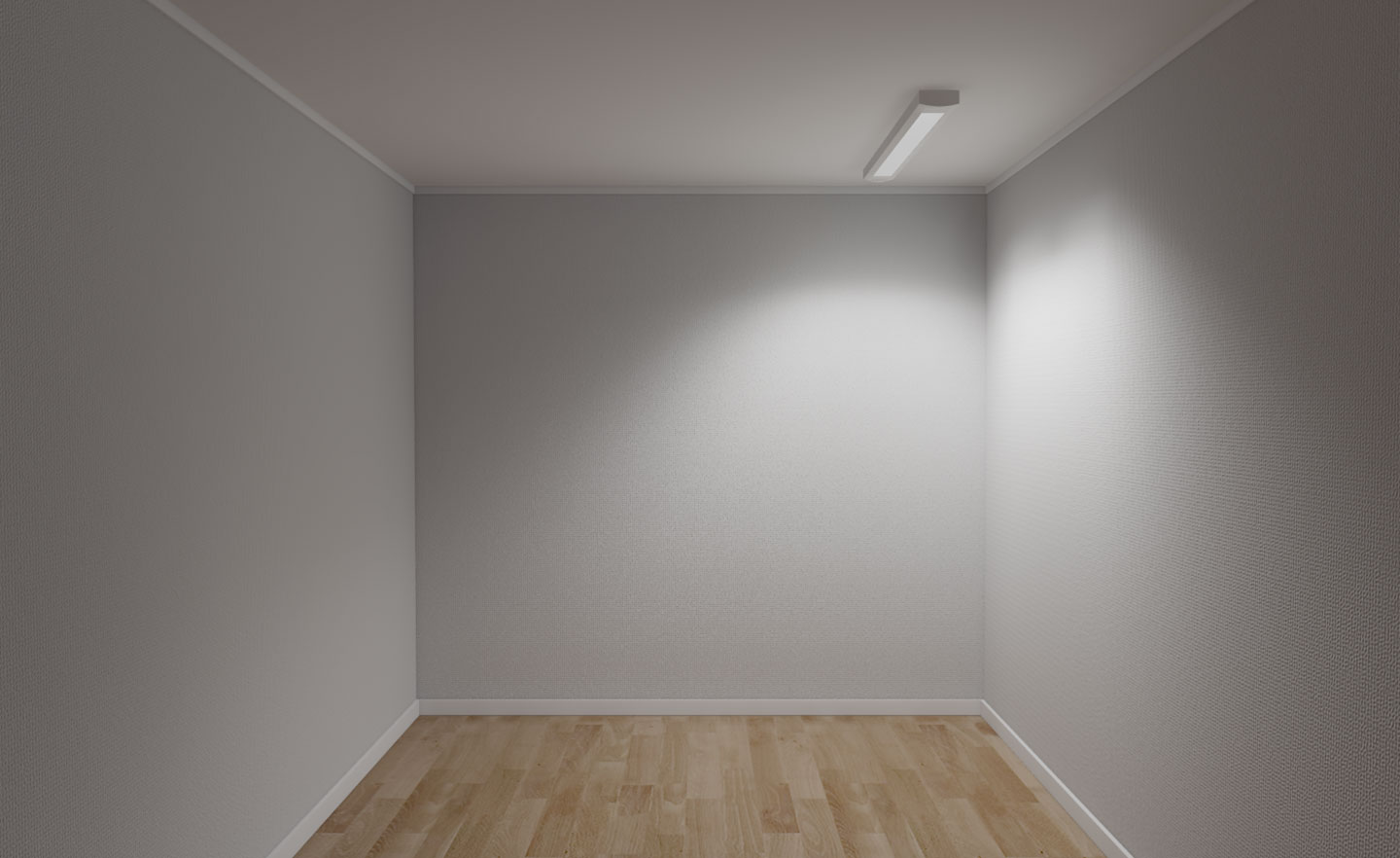

Lysfordeling

Symmetrisk.

Nødlys

Visse varianter kan fås med emLED.

Lysregulering

De fleste varianter kan også udstyres med andre lysreguleringsforkoblinger.
e-Sense Actilume –PIR-sensor med bevægelses- og dagslysstyring via DALI.

e-Sense BrightSwitch –PIR-sensor med luxtærskel. Bevægelsesmelder tænd/sluk eller fraværsdæmpning høj/lav.

e-Sense Connect – bevægelses- og dagslysstyring. Sensorarmaturer med PIR-sensor. RF-kommunikation via kontrolenhed.

Design

Yellon

Billeder

DTI

DTI, Direct To Indirect, er en armaturserie med tre varianter, der dækker behovet for almen belysning og arbejdsbelysning i de fleste miljøer.

Armaturerne bevæger sig over hele spektret, fra udelukkende direkte lys til...

Se mere om familien DTI

Dokumenter

Specifikationer

Filter Artikler

Best.nr. Lyskilde W Afskærmning Lysstyring Øvrigt
Best.nr. Lyskilde W Afskærmning Lysstyring Øvrigt
28801 FDH 1x13/14 Beta 1-celle
28801-368 FDH 1x13/14 Beta DALI/Fasestyring 1-celle
28801-436 FDH 1x13/14 Beta DALI/DSI/switchDIM 1-celle
28802 FDH 2x13/14 Beta 1-celle
28802-368 FDH 2x13/14 Beta DALI/Fasestyring 1-celle
28802-436 FDH 2x13/14 Beta DALI/DSI/switchDIM 1-celle
28807 FDH 1x25/28 Beta 1-celle
28807-368 FDH 1x25/28 Beta DALI/Fasestyring 1-celle
28807-382 FDH 1x25/28 Beta e-Sense ActiLume master 1-celle
28807-436 FDH 1x25/28 Beta DALI/DSI/switchDIM 1-celle
28808 FDH 2x25/28 Beta 1-celle
28808-368 FDH 2x25/28 Beta DALI/Fasestyring 1-celle
28808-382 FDH 2x25/28 Beta e-Sense ActiLume master 1-celle
28808-427 FDH 2x25/28 Beta e-Sense Connect 1-celle
28808-428 FDH 2x25/28 Beta e-Sense Connect sensor 1-celle
28808-436 FDH 2x25/28 Beta DALI/DSI/switchDIM 1-celle
28808-517 FDH 2x25/28 Beta e-Sense BrightSWITCH on/off 1-celle
28809 FDH 1x32/35 Beta 1-celle
28809-368 FDH 1x32/35 Beta DALI/Fasestyring 1-celle
28809-382 FDH 1x32/35 Beta e-Sense ActiLume master 1-celle
28809-436 FDH 1x32/35 Beta DALI/DSI/switchDIM 1-celle
28809-517 FDH 1x32/35 Beta e-Sense BrightSWITCH on/off 1-celle
28810 FDH 2x32/35 Beta 1-celle
28810-368 FDH 2x32/35 Beta DALI/Fasestyring 1-celle
28810-382 FDH 2x32/35 Beta e-Sense ActiLume master 1-celle
28810-427 FDH 2x32/35 Beta e-Sense Connect 1-celle
28810-428 FDH 2x32/35 Beta e-Sense Connect sensor 1-celle
28810-436 FDH 2x32/35 Beta DALI/DSI/switchDIM 1-celle
28810-517 FDH 2x32/35 Beta e-Sense BrightSWITCH on/off 1-celle
28813 FDH 1x45/49 Beta 1-celle
28813-368 FDH 1x45/49 Beta DALI/Fasestyring 1-celle
28813-436 FDH 1x45/49 Beta DALI/DSI/switchDIM 1-celle
28814 FDH 2x45/49 Beta 1-celle
28814-368 FDH 2x45/49 Beta DALI/Fasestyring 1-celle
28814-436 FDH 2x45/49 Beta DALI/DSI/switchDIM 1-celle
28815 FDH 1x50/54 Beta 1-celle
28815-368 FDH 1x50/54 Beta DALI/Fasestyring 1-celle
28815-436 FDH 1x50/54 Beta DALI/DSI/switchDIM 1-celle
28816 FDH 2x50/54 Beta 1-celle
28816-368 FDH 2x50/54 Beta DALI/Fasestyring 1-celle
28816-436 FDH 2x50/54 Beta DALI/DSI/switchDIM 1-celle
28817 FDH 1x73/80 Beta 1-celle
28817-368 FDH 1x73/80 Beta DALI/Fasestyring 1-celle
28817-436 FDH 1x73/80 Beta DALI/DSI/switchDIM 1-celle
28818 FDH 2x73/80 Beta 1-celle
28835 FDH 2x25/28 Beta 2-celle
28835-368 FDH 2x25/28 Beta DALI/Fasestyring 2-celle
28835-382 FDH 2x25/28 Beta e-Sense ActiLume master 2-celle
28835-436 FDH 2x25/28 Beta DALI/DSI/switchDIM 2-celle
28836 FDH 2x32/35 Beta 2-celle
28836-368 FDH 2x32/35 Beta DALI/Fasestyring 2-celle
28836-382 FDH 2x32/35 Beta e-Sense ActiLume master 2-celle
28836-436 FDH 2x32/35 Beta DALI/DSI/switchDIM 2-celle
28971 FDH 1x25/28 Beta 1-celle, asymmetrisk
28971-368 FDH 1x25/28 Beta DALI/Fasestyring 1-celle, asymmetrisk
28971-436 FDH 1x25/28 Beta DALI/DSI/switchDIM 1-celle, asymmetrisk
28972 FDH 1x32/35 Beta 1-celle, asymmetrisk
28972-368 FDH 1x32/35 Beta DALI/Fasestyring 1-celle, asymmetrisk
28972-436 FDH 1x32/35 Beta DALI/DSI/switchDIM 1-celle, asymmetrisk
28973 FDH 1x45/49 Beta 1-celle, asymmetrisk
28973-368 FDH 1x45/49 Beta DALI/Fasestyring 1-celle, asymmetrisk
28973-436 FDH 1x45/49 Beta DALI/DSI/switchDIM 1-celle, asymmetrisk
28974 FDH 1x50/54 Beta 1-celle, asymmetrisk
28974-436 FDH 1x50/54 Beta DALI/DSI/switchDIM 1-celle, asymmetrisk

Filter Tilbehør

Name Description Art.No.
Name Description Art.No.
Ekstern sensor til e-Sense ActiLumeEkstern sensor LRM811886152
Fjernbetjening e-Sense BrightSwitchFjernbetjening86359
Fjernbetjening til e-Sense ConnectFjernbetjening (til gruppering) til e-Sense Connect86301
Kontrolenhed til e-Sense ConnectStyreenhed til e-Sense Connect86300
Lysrør T5 Eco, FDH13 W, 3000 K, G5, 1070 lm, 104 lm/W81625
Lysrør T5 Eco, FDH13 W, 4000 K, G5, 1070 lm, 104 lm/W81626
Lysrør T5 Eco, FDH25 W, 3000 K, G5, 2450 lm, 114 lm/W81629
Lysrør T5 Eco, FDH25 W, 4000 K, G5, 2450 lm, 114 lm/W81630
Lysrør T5 Eco, FDH32 W, 3000 K, G5, 3100 lm, 114 lm/W81631
Lysrør T5 Eco, FDH32 W, 4000 K, G5, 3100 lm, 114 lm/W81632
Lysrør T5 Eco, FDH45 W, 3000 K, G5, 4100 lm, 109 lm/W81633
Lysrør T5 Eco, FDH45 W, 4000 K, G5, 4100 lm, 109 lm/W81634
Lysrør T5 Eco, FDH50 W, 3000 K, G5, 4400 lm, 102 lm/W81635
Lysrør T5 Eco, FDH50 W, 4000 K, G5, 4400 lm, 102 lm/W81636
Lysrør T5 Eco, FDH73 W, 3000 K, G5, 6150 lm, 99 lm/W81637
Lysrør T5 Eco, FDH73 W, 4000 K, G5, 6150 lm, 99 lm/W81638
Lysrør T5, FDH14 W, 4000 K, G5, Ra 80, 1200 lm, 96 lm/W81347
Lysrør T5, FDH28 W, 4000 K, G5, Ra 80, 2600 lm, 104 lm/W81349
Lysrør T5, FDH35 W, 4000 K, G5, Ra 80, 3300 lm, 104 lm/W81350
Lysrør T5, FDH14 W, 3000 K, G5, Ra 80, 1200 lm, 96 lm/W81351
Lysrør T5, FDH28 W, 3000 K, G5, Ra 80, 2600 lm, 104 lm/W81355
Lysrør T5, FDH35 W, 3000 K, G5, Ra 80, 3300 lm, 104 lm/W81357
Lysrør T5, FDH49 W, 3000 K, G5, Ra 80, 4300 lm, 99 lm/W81359
Lysrør T5, FDH49 W, 4000 K, G5, Ra 80, 4300 lm, 99 lm/W81362
Lysrør T5, FDH54 W, 3000 K, G5, Ra 80, 4450 lm, 93 lm/W81374
Lysrør T5, FDH80 W, 3000 K, G5, Ra 80, 6150 lm, 88 lm/W81375
Lysrør T5, FDH54 W, 4000 K, G5, Ra 80, 4450 lm, 93 lm/W81378
Lysrør T5, FDH80 W, 4000 K, G5, Ra 80, 6150 lm, 88 lm/W81379
Tilslutningskabel til betjeningsenhed til e-Sense ConnectTilslutningskabel mellem styreenhed og betjeningsenhed. Til e-Sense Connect.86303
Udvendig monteringsboks til e-Sense ActiLumeUdvendig monteringsboks til LRM811886164
Vægpanel til e-Sense ActiLume 86151

2-rør, 1-celle

1-rør, 1-celle

2-rør, 2-celle
