Combilume Loft

Installation
Til montering på loft.

Tilslutning
Tilslutning sker ved armaturets gavl (se målskitse). Mulighed for kabelindføring i armaturets gavle og i midten. 5-polet klemrække i armaturets ene ende. Mulighed for 1-faset gennemfortrådning.

Udførelse
Armaturhus i ekstruderet aluminium med hvid (RAL 9016) eller alugrå (RAL 9006) strukturlak.

Afskærmning
Delta – mikroprismatisk afskærmning i akryl (PMMA) med gode optiske egenskaber.
Opal – skive i matteret akryl (PMMA).

LED-information
3000/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Levetid driver: op til 50.000 h/10% (max udfald).

Øvrigt
Combilume anvender sidevejs emitteret lys, en teknik, som muliggør velafblændede og effektive belysningsløsninger.

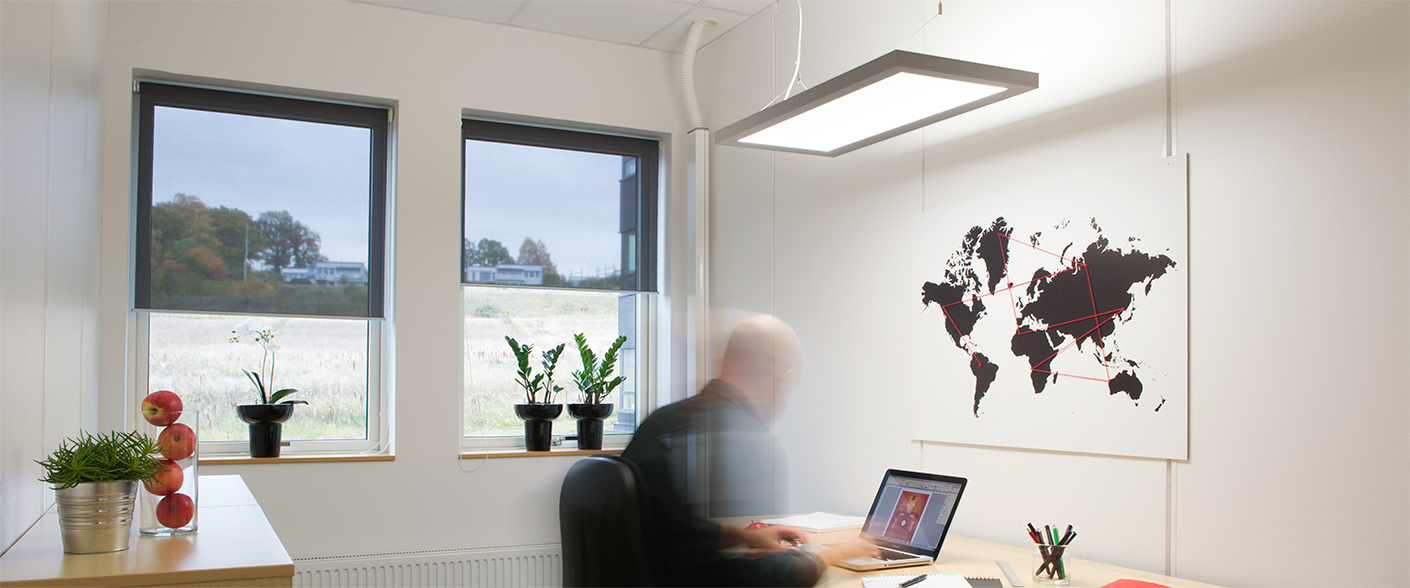

Environment images


Detaljer


Combilume Loft med Delta-afskærmning.

Combilume Loft med Delta-afskærmning.

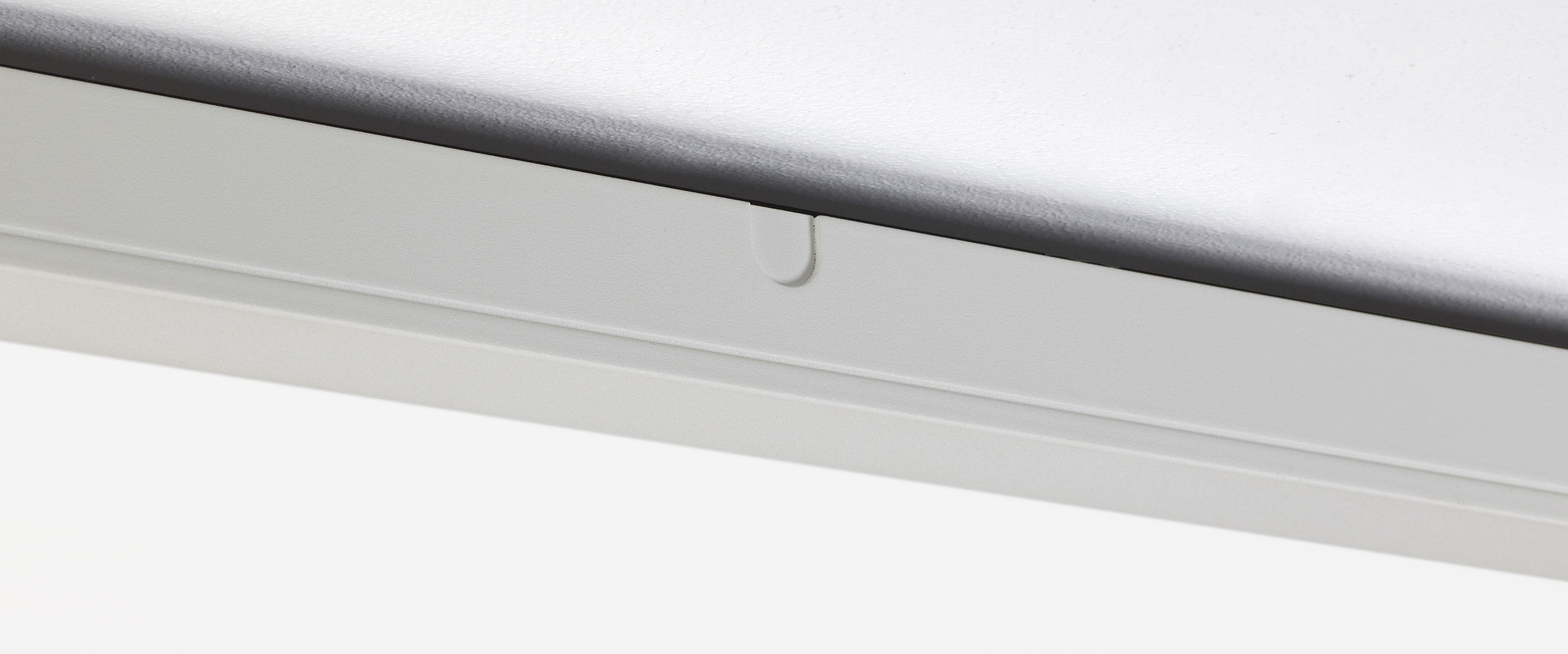

Combilume Loft kan tilsluttes med overflademonteret kabel via en brudåbning i siden.

Combilume Loft kan tilsluttes med overflademonteret kabel via en brudåbning i siden.

Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
W Afskærmning Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Modul 300x1200
42 Opal 9.9 Hvid 4000 4500 108 L80B50 75.000 h 12049
42 Opal 9.9 Alugrå 4000 4500 108 L80B50 75.000 h 12062
42 Delta 9.9 Alugrå 4000 4600 102 L80B50 75.000 h 12066
42 Opal 9.9 Hvid 3000 4450 106 L80B50 75.000 h 12072
42 Opal 9.9 Alugrå 3000 4450 106 L80B50 75.000 h 12079
42 Delta 9.9 Alugrå 3000 4500 100 L80B50 75.000 h 12083
45 Delta 9.9 Hvid 4000 4600 102 L80B50 75.000 h 12053
45 Delta 9.9 Hvid 3000 4500 100 L80B50 75.000 h 12076
Modul 300x600
26 Delta 5.0 Hvid 3000 2450 93 L80B50 75.000 h 12088
26 Delta 5.0 Alugrå 3000 2450 93 L80B50 75.000 h 12090
27 Opal 4.5 Hvid 4000 2450 92 L80B50 75.000 h 12048
27 Opal 4.5 Alugrå 4000 2450 92 L80B50 75.000 h 12061
27 Opal 4.5 Hvid 3000 2450 90 L80B50 75.000 h 12071
27 Opal 4.5 Alugrå 3000 2450 90 L80B50 75.000 h 12078
28 Delta 5.0 Hvid 4000 2600 93 L80B50 75.000 h 12089
28 Delta 5.0 Alugrå 4000 2600 93 L80B50 75.000 h 12091
Modul 600x600
44 Opal 9.0 Hvid 4000 4550 104 L80B50 75.000 h 12050
44 Opal 9.0 Alugrå 4000 4550 104 L80B50 75.000 h 12063
44 Opal 9.0 Hvid 3000 4500 102 L80B50 75.000 h 12073
44 Opal 9.0 Alugrå 3000 4500 102 L80B50 75.000 h 12080
50 Delta 9.5 Hvid 3000 4900 98 L80B50 75.000 h 12092
50 Delta 9.5 Hvid 4000 5000 100 L80B50 75.000 h 12093
50 Delta 9.5 Alugrå 3000 4900 98 L80B50 75.000 h 12094
50 Delta 9.5 Alugrå 4000 5000 100 L80B50 75.000 h 12095
Text som beskriver tabellen
W Afskærmning Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Modul 300x1200
42 Opal 9.9 Hvid 4000 4500 108 L80B50 75.000 h 12049-402
42 Opal 9.9 Alugrå 4000 4500 108 L80B50 75.000 h 12062-402
42 Delta 9.9 Alugrå 4000 4600 102 L80B50 75.000 h 12066-402
42 Opal 8.0 Hvid 3000 4450 106 L80B50 75.000 h 12072-402
42 Opal 9.9 Alugrå 3000 4450 106 L80B50 75.000 h 12079-402
42 Delta 9.9 Alugrå 3000 4500 100 L80B50 75.000 h 12083-402
45 Delta 9.9 Hvid 4000 4600 102 L80B50 75.000 h 12053-402
45 Delta 9.9 Hvid 3000 4500 100 L80B50 75.000 h 12076-402
Modul 300x600
26 Delta 5.0 Hvid 3000 2450 93 L80B50 75.000 h 12088-402
26 Delta 5.0 Alugrå 3000 2450 93 L80B50 75.000 h 12090-402
27 Opal 4.5 Hvid 4000 2450 92 L80B50 75.000 h 12048-402
27 Opal 4.5 Alugrå 4000 2450 92 L80B50 75.000 h 12061-402
27 Opal 4.5 Hvid 3000 2450 90 L80B50 75.000 h 12071-402
27 Opal 4.5 Alugrå 3000 2450 90 L80B50 75.000 h 12078-402
28 Delta 5.0 Hvid 4000 2600 93 L80B50 75.000 h 12089-402
28 Delta 5.0 Alugrå 4000 2600 93 L80B50 75.000 h 12091-402
Modul 600x600
44 Opal 9.0 Hvid 4000 4550 104 L80B50 75.000 h 12050-402
44 Opal 9.0 Alugrå 4000 4450 104 L80B50 75.000 h 12063-402
44 Opal 9.0 Hvid 3000 4500 102 L80B50 75.000 h 12073-402
44 Opal 9.0 Alugrå 3000 4500 102 L80B50 75.000 h 12080-402
50 Delta 9.5 Hvid 3000 4900 98 L80B50 75.000 h 12092-402
50 Delta 9.5 Hvid 4000 5000 100 L80B50 75.000 h 12093-402
50 Delta 9.5 Alugrå 3000 4900 98 L80B50 75.000 h 12094-402
50 Delta 9.5 Alugrå 4000 5000 100 L80B50 75.000 h 12095-402
Text som beskriver tabellen
W Afskærmning Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Modul 300x1200
42 Delta 9.9 Alugrå 4000 4600 102 L80B50 75.000 h 12066-459
42 Delta 9.9 Alugrå 3000 4500 100 L80B50 75.000 h 12083-459
45 Delta 9.9 Hvid 4000 4600 102 L80B50 75.000 h 12053-459
45 Delta 9.9 Hvid 3000 4500 100 L80B50 75.000 h 12076-459
Text som beskriver tabellen
W Afskærmning Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Modul 300x1200
42 Delta 9.9 Alugrå 4000 4600 102 L80B50 75.000 h 12066-458
42 Delta 9.9 Alugrå 3000 4500 100 L80B50 75.000 h 12083-458
45 Delta 9.9 Hvid 4000 4600 102 L80B50 75.000 h 12053-458
45 Delta 9.9 Hvid 3000 4500 100 L80B50 75.000 h 12076-458
Text som beskriver tabellen
W Afskærmning Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
Modul 300x1200
42 Delta 9.9 Alugrå 4000 4600 102 L80B50 75.000 h 12066-457
42 Delta 9.9 Alugrå 3000 4500 100 L80B50 75.000 h 12083-457
45 Delta 9.9 Hvid 4000 4600 102 L80B50 75.000 h 12053-457
45 Delta 9.9 Hvid 3000 4500 100 L80B50 75.000 h 12076-457

Ekstern sensor til e-Sense ActiLume

Hvis man ønsker at detektere bevægelse i et større område, kan en eller flere sensorer af typen LRM 8118 sluttes til armaturets DALI-klemrække. Programmering eller idriftsætning er ikke nødvendig. LRM 8118 er velegnet til loftmontering og har et dækningsområde på ca. 7 x 7 meter. LRM 8118 er kun bevægelsessensor.

Art.No.
Ekstern sensor 86152

Fjernbetjening til e-Sense ActiLume

Hvis man ønsker en anden funktion, kan der programmeres flere tilstande ved hjælp af fjernbetjeningen. Systemet er programmeret med ni færdige tilstande til f.eks. skole, gang m.m.

Art.No.
Fjernbetjening 86155

Fjernbetjening til e-Sense Connect

Fjernbetjeningen bruges som et midlertidigt værktøj til gruppering af systemet. Med nogle få grundfunktioner kan man skabe en særdeles energieffektiv løsning med høj belysningskomfort for brugeren. Fjernbetjeningen bruger RF-signal og ikke IR, hvilket betyder, at det kun er nødvendigt at rette den mod armaturerne i den første gruppering.

Art.No.
Fjernbetjening (til gruppering) til e-Sense Connect 86301

Kontrolenhed til e-Sense Connect

Centralt i systemet sidder en styreenhed, der udgør bindeleddet mellem armaturer og betjeningsfunktioner. Styreenheden sender over frekvensbåndet 2,4 GHz. Sammen med RF-enhederne i armaturerne bruges en teknologi, der kaldes CRMX, som står for kognitiv sameksistens, hvilket i praksis betyder, at kommunikation altid er sikret på den bedst mulige måde og garanteret kommer frem.

Art.No.
Styreenhed til e-Sense Connect 86300

Tilslutningskabel til betjeningsenhed til e-Sense Connect

Art.No.
Tilslutningskabel mellem styreenhed og betjeningsenhed. Til e-Sense Connect. 86303

Udvendig monteringsboks til e-Sense ActiLume

Art.No.
Påbygningsboks till LRM8118 86164

Vægpanel til e-Sense ActiLume

Enheden har kun to knapper: en til at tænde/slukke lyset og en til at slukke lyset/reducere lysniveauet.

Art.No.
Vægpanel IRT 8050 86151
Dimensions picture
Light distribution
Delta 300x1200

Delta 300x1200

Opal 300x1200

Opal 300x1200

Opal 600x600

Opal 600x600
