Combilume Direkte/Indirekte

Installation
Til montering i wirependel. Armaturbeslag med friktionslås indgår i armaturet. Wireophæng, se tilbehør.

Tilslutning
Tilslutning sker ved armaturets gavl (se målskitse). 5-polet indstiksklemrække i armaturets ene ende.

Udførelse
Armaturhus i ekstruderet aluminium med hvid (RAL 9016) eller alugrå (RAL 9006) strukturlak.

Afskærmning
Delta – mikroprismatisk afskærmning i akryl (PMMA) med gode optiske egenskaber.

LED-information
3000/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
2700–6500 K: Ra (CRI) min. 80, MacAdam 3 SDCM.
Levetid driver: op til 50.000 h/10% (max udfald).

Øvrigt
Combilume anvender sidevejs emitteret lys, en teknik, som muliggør velafblændede og effektive belysningsløsninger.

Armatur med Tunable White (2700–6500 K) er udstyret med driver DALI Device type 8. Tunable White vises i 4000 K, grænseværdi ses i parentes.

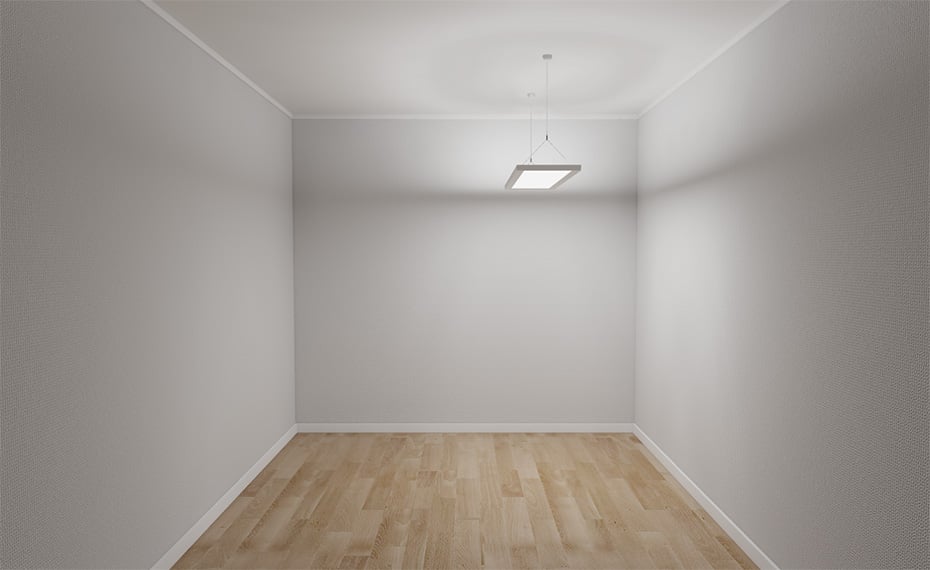

Environment images

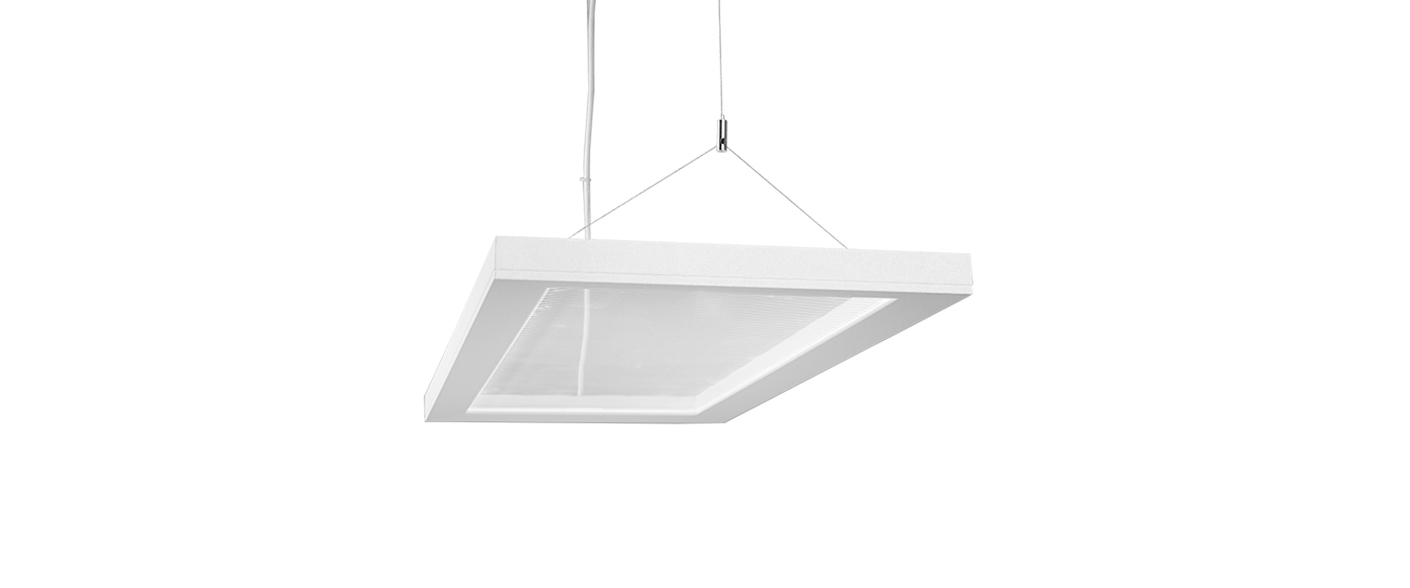

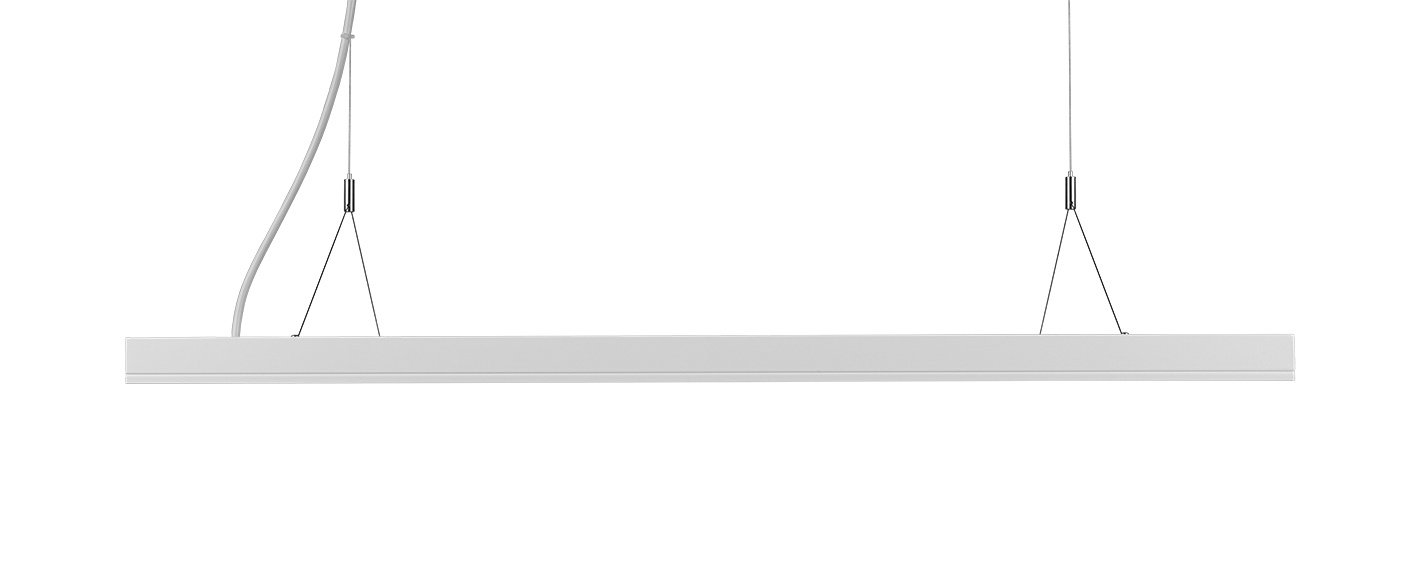

Detaljer


Til trods for de kompakte mål er al elektronik i Combilume-serien placeret i armaturhuset.

Til trods for de kompakte mål er al elektronik i Combilume-serien placeret i armaturhuset.

Combilume Direkte/Indirekte har en middelluminans på under 3.000 cd/m² og opfylder dermed belysningsstandarden EN 12464-1.

Combilume Direkte/Indirekte har en middelluminans på under 3.000 cd/m² og opfylder dermed belysningsstandarden EN 12464-1.

Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097
51 300x1200 7.0 Hvid 3000 5600 110 L80B50 75.000 h 12101
51 300x1200 7.0 Alugrå 3000 5600 110 L80B50 75.000 h 12102
51 300x1200 7.0 Hvid 4000 5700 112 L80B50 75.000 h 12103
51 300x1200 7.0 Alugrå 4000 5700 112 L80B50 75.000 h 12104
Fagerhult Plus, inkl. tilslutningsledning og wireophæng.
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12058
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12087
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12098
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12100
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055-402
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068-402
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096-402
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097-402
51 300x1200 7.0 Hvid 3000 5600 110 L80B50 75.000 h 12101-402
51 300x1200 7.0 Alugrå 3000 5600 110 L80B50 75.000 h 12102-402
51 300x1200 7.0 Hvid 4000 5700 112 L80B50 75.000 h 12103-402
51 300x1200 7.0 Alugrå 4000 5700 112 L80B50 75.000 h 12104-402
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (Tunable White). Armatur vises i 4000 K, grænseværdi ses i parentes.
63 300x800 4.0 Hvid 4000 (2700–6500) 4975 (4449–5217) 79 (71–83) L70B50 55.000 h 12085
63 300x800 4.0 Alugrå 4000 (2700–6500) 4975 (4449–5217) 79 (71–83) L70B50 55.000 h 12086
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055-448
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068-448
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096-448
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097-448
51 300x1200 7.0 Hvid 3000 5600 110 L80B50 75.000 h 12101-448
51 300x1200 7.0 Alugrå 3000 5600 110 L80B50 75.000 h 12102-448
51 300x1200 7.0 Hvid 4000 5700 112 L80B50 75.000 h 12103-448
51 300x1200 7.0 Alugrå 4000 5700 112 L80B50 75.000 h 12104-448
Fagerhult Plus, inkl. tilslutningsledning og wireophæng.
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12058-448
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12087-448
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12098-448
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12100-448
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055-459
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068-459
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096-459
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097-459
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055-458
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068-458
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096-458
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097-458
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055-457
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068-457
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096-457
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097-457
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (Tunable White). Armatur vises i 4000 K, grænseværdi ses i parentes.
63 300x800 4.0 Hvid 4000 (2700–6500) 4975 (4449–5217) 79 (71–83) L70B50 55.000 h 12085-477
63 300x800 4.0 Alugrå 4000 (2700–6500) 4975 (4449–5217) 79 (71–83) L70B50 55.000 h 12086-477
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (Tunable White). Armatur vises i 4000 K, grænseværdi ses i parentes.
63 300x800 4.0 Hvid 4000 (2700–6500) 4975 (4449–5217) 79 (71–83) L70B50 55.000 h 12085-478
63 300x800 4.0 Alugrå 4000 (2700–6500) 4975 (4449–5217) 79 (71–83) L70B50 55.000 h 12086-478
Text som beskriver tabellen
W Modul Vægt, kg Farve CCT, K lm lm/W Lysnedgang Art.No.
LED (system)
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12055-449
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12068-449
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12096-449
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12097-449
51 300x1200 7.0 Hvid 3000 5600 110 L80B50 75.000 h 12101-449
51 300x1200 7.0 Alugrå 3000 5600 110 L80B50 75.000 h 12102-449
51 300x1200 7.0 Hvid 4000 5700 112 L80B50 75.000 h 12103-449
51 300x1200 7.0 Alugrå 4000 5700 112 L80B50 75.000 h 12104-449
Fagerhult Plus, inkl. tilslutningsledning og wireophæng.
49 300x800 4.0 Hvid 4000 4700 97 L80B50 75.000 h 12058-449
49 300x800 4.0 Alugrå 4000 4700 97 L80B50 75.000 h 12087-449
49 300x800 4.0 Hvid 3000 4650 95 L80B50 75.000 h 12098-449
49 300x800 4.0 Alugrå 3000 4650 95 L80B50 75.000 h 12100-449

Ekstern sensor til e-Sense ActiLume

Hvis man ønsker at detektere bevægelse i et større område, kan en eller flere sensorer af typen LRM 8118 sluttes til armaturets DALI-klemrække. Programmering eller idriftsætning er ikke nødvendig. LRM 8118 er velegnet til loftmontering og har et dækningsområde på ca. 7 x 7 meter. LRM 8118 er kun bevægelsessensor.

Art.No.
Ekstern sensor 86152

Fjernbetjening til e-Sense ActiLume

Hvis man ønsker en anden funktion, kan der programmeres flere tilstande ved hjælp af fjernbetjeningen. Systemet er programmeret med ni færdige tilstande til f.eks. skole, gang m.m.

Art.No.
Fjernbetjening 86155

Fjernbetjening til e-Sense Connect

Fjernbetjeningen bruges som et midlertidigt værktøj til gruppering af systemet. Med nogle få grundfunktioner kan man skabe en særdeles energieffektiv løsning med høj belysningskomfort for brugeren. Fjernbetjeningen bruger RF-signal og ikke IR, hvilket betyder, at det kun er nødvendigt at rette den mod armaturerne i den første gruppering.

Art.No.
Fjernbetjening (til gruppering) til e-Sense Connect 86301

Indgangsenhed Tridonic

Styremodul med fire kanaler til fjederbelastet trykknap monteret i dåse. Bruges sammen med DT8-kompatibel Tunable White-armatur til intensitetsregulering (dæmpning) samt trinløs styring af farvetemperaturen. Der kræves kun tilslutning, ingen programmering. Separat DALI-PSU er påkrævet.

Art.No.
DALI XC 86132

Komplet wireophæng til bæreprofil 25 mm

Komplet wireophæng, baldakiner og tilslutningsledning 3x1,0 mm². L=1,0 m.

Art.No.
Store baldakiner for bæreprofil 25 mm, hvide/par (94881+94589) 94445

Kontrolenhed til e-Sense Connect

Centralt i systemet sidder en styreenhed, der udgør bindeleddet mellem armaturer og betjeningsfunktioner. Styreenheden sender over frekvensbåndet 2,4 GHz. Sammen med RF-enhederne i armaturerne bruges en teknologi, der kaldes CRMX, som står for kognitiv sameksistens, hvilket i praksis betyder, at kommunikation altid er sikret på den bedst mulige måde og garanteret kommer frem.

Art.No.
Styreenhed til e-Sense Connect 86300

Styrepaneler Lunatone

DALI Switch Cross
Styrepanel til styring af intensitet samt farvetemperatur (trinløst) for DT8-kompatibelt Tunable White-armatur. Til montering over dåse. Kræver ingen programmering. Separat DALI-PSU er påkrævet.

Lunatone-touchskærm
Touchskærm (7") til programmering og kontrol af 2 DALI-systemer. Flere funktioner inkl. sekvensprogrammering, dagslyssimulering, Tunable White mm. Understøtter DALI DT8. Opdatering via Ethernet-tilslutning.

Art.No.
DALI Switch Cross 86354

Styrepaneler Lunatone

DALI Switch Cross
Styrepanel til styring af intensitet samt farvetemperatur (trinløst) for DT8-kompatibelt Tunable White-armatur. Til montering over dåse. Kræver ingen programmering. Separat DALI-PSU er påkrævet.

Lunatone-touchskærm
Touchskærm (7") til programmering og kontrol af 2 DALI-systemer. Flere funktioner inkl. sekvensprogrammering, dagslyssimulering, Tunable White mm. Understøtter DALI DT8. Opdatering via Ethernet-tilslutning.

Art.No.
DALI Switch Cross 86354

Tilslutningskabel til betjeningsenhed til e-Sense Connect

Art.No.
Tilslutningskabel mellem styreenhed og betjeningsenhed. Til e-Sense Connect. 86303

Udvendig monteringsboks til e-Sense ActiLume

Art.No.
Påbygningsboks till LRM8118 86164

Vægpanel til e-Sense ActiLume

Enheden har kun to knapper: en til at tænde/slukke lyset og en til at slukke lyset/reducere lysniveauet.

Art.No.
Vægpanel IRT 8050 86151

Wireophæng for singelmonteret armatur

Komplet wireophæng, baldakiner og tilslutningsledning 5x1,0 mm². L=1,0 m.

Art.No.
Store baldakiner, hvide/par (94296+91701) 91692
Lille + stor baldakin til bæreprofil 25 mm, hvide/par (94880+91703) 91693

Wireophæng for singelmonteret armatur

Komplet wireophæng, baldakiner og tilslutningsledning 5x1,0 mm². L=1,0 m.

Art.No.
Store baldakiner, hvide/par (94296+91701) 91692
Lille + stor baldakin til bæreprofil 25 mm, hvide/par (94880+91703) 91693

Wireophæng for singelmonteret armatur

Komplet wireophæng, baldakiner og tilslutningsledning 3x1,0 mm². L=1,0 m .

Art.No.
Lille + stor baldakin, hvide/par (94327+94588) 94301
Store baldakiner, hvide/par (94296+94588) 94444
Dimensions picture

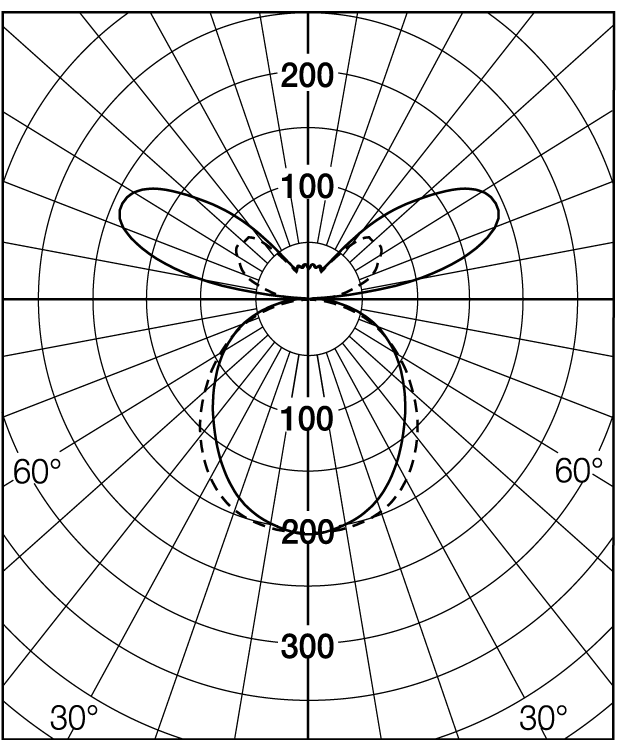

Light distribution
Delta 300x800

Delta 300x800

Applikationsområde
